Tülle Messing, G 3/4"-13 (1/2")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)13 (1/2)ÜberwurfmutterUM 34-13 MSGewinde (G)G 3/4"L (mm)13,5SW (mm)30Gewicht26 g / Stk.
Muffen-Absperrventil, Eco-Line, Messing, G 1-1/2", PN 10
Werkstoffe:Gehäuse und Oberteil: Messing, Dichtsitz: NBRTemperaturbereich:0°C bis +80°CEinsatzbereich:Wasser, DruckluftWeitere Eigenschaften:GG 1-1/2"DN (mm)38L (mm)101PN (bar)0 bis 10H (mm)128R (mm)79Gewicht1,2 kg / Stk.
Drosselrückschlagventil G 1/4"-8mm, entsperrbares Rückschlagventil
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtungen: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0 - 10 barFunktion:Diese Funktionsverschraubung vereint die Funktion eines abluftregelnden Drosselrückschlagventils mit der eines pneumatisch entsperrbaren Rückschlagventils (STOPP-Ventil). Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eingesetzt werden. Liegt an dem Innengewinde ein Steuersignal an, wirkt die Abluftdrosselung vom Außengewinde zum Schlauch. Liegt kein Steuersignal an dem Innengewinde an, sperrt das Ventil den Durchfluss vom Außengewinde zum Schlauch (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Schlauch zum Außengewinde (zum Antrieb hin) wird durch das Ventil nicht gesteuert und ist immer (egal ob ein Signal anliegt oder nicht) möglich.Vorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich, •Schlauch- und Gewindeanschluss frei positionierbar, dadurch maximale Flexibilität bei der VerschlauchungWeitere Eigenschaften:Ausführungabluftregelnd (Standard)G1G 1/4"G2G 1/8"D (mm)8Gewicht75 g / Stk.

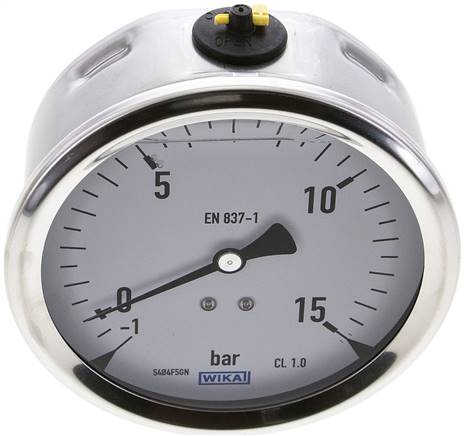

Glycerin-Manometer waagerecht (CrNi/Ms),100mm, -1 bis 15bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/2" *, rückseitig exzentrischKlasse:1,0Temperaturbereich:-20°C bis +60°CSchutzart:IP 65Hinweis:WIKA Typ 213.53Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)-1 bis 15Skalenteilung (bar)0,5Gewicht850 g / Stk.
Kupplungsstecker (NW10) G 1/2"(IG), 1.4404, beidseitig absperrend
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:Werkstoff1.4404Gewinde innenG 1/2"beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht85 g / Stk.
Prevost Serie CP : Traglast 8 kg - 14 kg Mindes-Belastung= 8 Max. Belastung= 10
Mindestbelastung (kg): 8Max. Belastung (kg): 10Temperatur: +5 °C bis +60 °CWertstoff:Körper: AluminiumKabel: EdelstahlAnwendung: Arbeitsplatz, Montage, Verpackung
Flat-Face-Kupplung ISO 16028, Muffe Baugr. 2, G 3/8"(IG)
Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungMuffeGewinde innenG 3/8"A (mm)19,7B (mm)32DN (ISO) (mm)10Baugröße2PN (bar)350Gewicht310 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 17,90 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)17,90Abblasleistung* (m3/h)450,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 17,9 bar
Flat-Face-Schraubkupplung, Muffe Baugr. 2, G 1/2"(IG)
Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungMuffeGewinde innenG 1/2"A (mm)M 30 x 2B (mm)36DN (mm)8,7Baugröße2PN (bar)350Gewicht300 g / Stk.
Messing-Kugelhahn, Eco-Line, Rp 4", 0 bis 25bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardGewinde GRp 4"DN (mm)88L (mm)178PN (bar)0 bis 25H (mm)128R (mm)250Ersatzgriffe**G KH 2123040 B EGewicht6 kg / Stk.

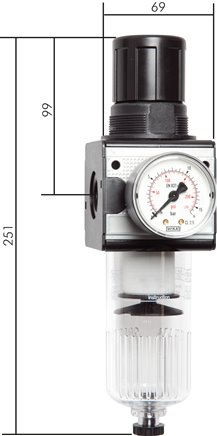

MULTIFIX Filterregler, G 3/4", 0,5 - 16bar, Baureihe 2, mit Schutzkorb
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:50 cm?Schalttafelgewinde:50 cm?Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:6700 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/4"Druckregelbereich (bar)0,5 - 16BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Eingangsdruck (bar)1,5 - 16Gewicht1,1 kg / Stk.
Rohrschelle, 16mm, Baugröße 2, leichte Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)16H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40S (mm)3Gewicht90 g / Stk.

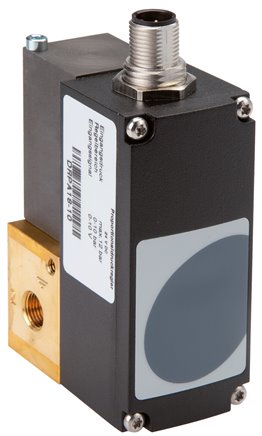

Proportionaldruckregler G 1/8", 0 - 10 bar, 4-20 mA
Ausführung:Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA). Er arbeitet als 3/2-Wege Sitzventil mit Proportionalmagnet und kann dadurch hohe Durchflusswerte belüftend und entlüftend gewährleisten. Eine Feinfilterung der Druckluft ist nicht notwendig. Die digitale Regelung erlaubt eine schnelle und einfache Einstellung der Regelparameter. Mit einem PC, einem RS232-Adapter und der Software kann das Proportionalventil eingestellt und optimiert werden. Diese Einstellung kann abgespeichert und für andere Ventile verwendet werden. Das Ventil hat keinen Eigenluftverbrauch. Bei fehlendem Eingangssignal oder fehlender Versorgungsspannung entlüftet das Ventil.Tipp:Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.Medien:geölte und ungeölte Druckluft, neutrale Gase (50 ?m)Temperaturbereich:0°C bis +60°CSpannungsversorgung:21,6 bis 26,4 V (DC) VStromaufnahme:Typ G 1/8": max. 500 mA, G 1/4": max. 1000 mA, G 1/2": max. 1400 mASchutzart:IP 65Elektrischer Anschluss:M 12-Stecker (A-codiert, 5-polig), Winkel-Leitungsdose im Lieferumfang enthaltenLinearität:? 0,5 % vom EndwertWiederholgenauigkeit:? 0,5 % vom EndwertHysterese:1 % vom EndwertGenauigkeit:? 0,5 % vom EndwertHinweis:Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10 % über dem maximal benötigten Ausgangsdruck liegen.Optional:Ausgangssignal (Monitor) 0 bis 10 V -A10Vorteile:•robust, geringe Anforderungen an Druckluftqualität, •hohe Durchflusswerte, •hohe Entlüftungsleistung, •vielfältige Enstellmöglichkeiten über separate Software*gemessen bei Eingangsdruck von 7 bar und 5 bar AusgangsdruckWeitere Eigenschaften:Eingangssignal4 - 20 mAAusführungProportionaldruckreglerGewindeG 1/8"Druckregelbereich (bar)0 - 10Durchfluss & Entlüftung* (L/min)210Eingangsdruck (mindestens Einstelldruck) (bar)0 - 12DN (mm)3B (mm)35H (mm)83T (mm)57Gewicht600 g / Stk.
Pneumat. 3-Wege-Kugelhahn (L), einfachwirkend, G 2-1/2", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungLGewinde KugelhahnG 2-1/2"DN (mm)50Einbaulänge Kugelhahn (mm)194PN (bar)0 bis 40ErsatzantriebePDE 012
Gerader Verbinder 28 L-28 L, Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (1) (mm)28 LRohrstutzen Ø (2) (mm)28 LBetriebsdruck (bar)160Temperaturbereich (°C)-35 bis +100Gewicht300 g / Stk.
FUTURA Vorfilter (Feinfilter) G 1/4", Futura 1, Kondensatablass automatisch (drucklos geschlossen)
Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch** (Aktivkohlefilter ohne Entleerung)Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.Anwendung:Vorfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feine Partikel (> 0,3 ?m), die Sinterfilter ungehindert passieren können, werden hier abgeschieden. Vorfilter werden auch eingesetzt, um die Standzeit von Feinfiltern zu erhöhen.Staubabscheidung:> 3 ?m (99,99 %)Optional:Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar, Baureihe 0: 0 - 12 bar) -AMNC*bei Eingangsdruck 6 bar und 0,02 bar Druckverlust, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungVorfilter (Feinfilter)BaureiheFutura 1GewindeG 1/4"optimaler Durchfluss* (L/min)300BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatisch (drucklos geschlossen)Behältervolumen (cm3)12H (mm)169H1 (mm)130L (mm)52BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FErsatzfilterV 23/40DifferenzdruckanzeigeDDA BDifferenzdruckmanometerDDA MEingangsdruck (bar)0 - 16Gewicht310 g / Stk.
Schnellkupplung (NW7,2) G 3/8"(IG), Edelstahl, für Stecker beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffEdelstahlGewinde innenG 3/8"DichtungenFKMVerwendbar für Stecker beidseitig absperrendjatatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-15 bis +200Gewicht95 g / Stk.
Schnellkupplung (NW2,7) M 5(AG), 1.4404, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:Werkstoff1.4404Gewinde außenM 5Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht9 g / Stk.
Kolbenstangenloser Zylinder, Kolben Ø 63 mm, Hub 700 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)700AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 63/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 63 REPA (mm)215A1 (mm)125,0AF (mm)230AF1 (mm)70AM (mm)40B (mm)105DG 3/8 (12 tief)E (mm)333E1 (mm)153F (mm)280F1 (mm)100G (mm)140J (mm)8,0M (mm)54,0MF (mm)136NM 8 (15 tief)O (mm)9,0OP (mm)8,8S (mm)78,0TM 8 (12 tief)U (mm)93W (mm)113,5WF (mm)134Dämpfungsweg (mm)49Gewicht13 kg / Stk.
Einstellb. L-Schneidringverschraubung 10 L (M16x1,5), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)10 LRohr Ø außen10 L (M16x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht105 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 15mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)15AusführungStandardReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht500 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
