FUTURA Wartungseinheit, 3-tlg., G 1/2", 0,5 - 16 bar, Baur.2, Kondensatablass automatisch
Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDuchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 1/2"Druckregelbereich (bar)0,5 - 16BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht1,5 kg / Stk.
Kamlock-Kupplung (D) NPT 3"(IG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeNPT 3"DN (mm)75 (3)für Stecker Ø (mm)91,5PN (bar)14Gewicht1,2 kg / Stk.
Gerader Steckanschluss R 1/4"-10mm, IQS-ES LE
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:WerkstoffEdelstahlRR 1/4"D (mm)10Gewicht27 g / Stk.
PA-Spiralschlauch 4 x 2,5 mm, rot, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)4 x 2,5FarberotBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378Gewicht85 g / Stk.
Kugelhahn, Polypropylen, G 1/4", PN 10
Werkstoffe:Gehäuse und Kugel: Polypropylen, PVDF, PFA, Dichtungen: FKMTemperaturbereich:Polypropylen: +5°C bis max. +90°C, PVDF: -40°C bis max. +140°C, PFA: -40°C bis max. +180°C* bei 20°C. Bitte beachten Sie den Drucknutzungsgrad (bei Bedarf bitte anfordern).Weitere Eigenschaften:WerkstoffPolypropylenGewindeG 1/4"DN (mm)4Baulänge (mm)65PN* (bar)-0,95 bis 10Zubehör HalteklemmenKKKH 14Temperaturbereich (°C)+5 bis +90Gewicht44 g / Stk.
90°-Winkel Rp 1-1/2"-Rp 1-1/4", Temperguss verzinkt
W112114ST 90°-Winkel Rp 1-1/2"-Rp 1-1/4", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 1-1/2"Gewinde-1Rp 1-1/4"PN (bar)25Gewicht370 g / Stk.
FUTURA Wartungseinheit, 2-tlg., G 3/8", 0,1 - 1 bar, Baur.2, BG 2, Metallbehälter mit Sichtrohr
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,1 - 1BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 1,6BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16
Kamlock-Kupplung (D) NPT 1-1/2"(IG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeNPT 1-1/2"DN (mm)40 (1-1/2)für Stecker Ø (mm)53,4PN (bar)18Gewicht490 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1"(16,0bar) 1.4404
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:Ausführung1.4404DN (mm)20GewindeG 1"Ansprechdruck (bar)16,00Abblasleistung (m3/h)3.062h (mm)14H-1 (mm)111SW (mm)41Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.20.D/G.0,77 CE0036 16 barGewicht550 g / Stk.
Gewindeflansch DN150-PN16 (DIN/EN), Rp 6", DIN 2566 & EN 1092-1 (Typ 13), Stahl
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN150-PN16 (DIN/EN)GRp 6"DN (mm)150PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)285H (mm)44k (mm)240d (mm)22Gewicht8 kg / Stk.
ES-Pressanschluss DKR (gerade), G 3/8", DN8
1.203-6-5ES ES-Pressanschluss DKR (gerade), G 3/8"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 3/8"NW (mm)8BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht35 g / Stk.
FUTURA 3/2-Wege Magnetventil (NC), G 3/4", 24 V DC, Futura 4
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2 - 10 bar (pneumatisch betätigt: 2 - 16 bar)Leistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Lieferumfang:Ventil inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:Ausführung3/2-Wege Magnetventil (NC)BaureiheFutura 4GewindeG 3/4"AbluftgewindeG 1/2"Elektrische Ansteuerung24 V DCDurchfluss (L/min)12500H (mm)178H1 (mm)67L (mm)85BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FErsatzvorsteuerventilM CL F 24V=Eingangsdruck (bar)2 - 10Gewicht1,1 kg / Stk.
Kontaktmanometer (CrNi/Ms), senkr., 100mm, 0 - 160 bar, 1 Öffner- 1 Schliesskontakt
Verwendung:Manometer mit Zweifachkontakt Nr. 21 (Magnetspringkontakt), 1 Öffner, 1 Schließer. Abweichende Schaltmöglichkeiten sind optional erhältlich.Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/2" *Zweifachkontakt Nr. 21:Der 1. Kontakt öffnet, der 2. Kontakt schließt bei Überschreiten des jeweiligen SollwertesKlasse:1,0 (-1 bis 0 bar & 0 bis 1 bar: 2,5)Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ PGS21 (212.20)*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:AusführungKontaktmanometerSchaltfunktionZweifachkontakt Nr. 21: Der 1. Kontakt öffnet, der 2. KontakDurchmesser (mm)100Anzeigebereich (bar)0 - 160Skalenteilung (bar)5Genauigkeitsklasse1,0Einstellschlüssel als ErsatzteilMSK SCHLUSSELGewicht1,3 kg / Stk.
PUR-Spiralschlauch 12 x 8mm mit Kupplung, 6,0mtr. Arbeitslänge, Druckknopf-Sicherheitskupplung NW 7,2
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)56Gewicht700 g / Stk.
Winkel-Steckanschluss R 3/8"-12mm, IQS-PP
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung* Aufgrund des hohen Ausdehnungskoeffizienten von Polypropylen kann es bei hohen Temperaturschwankungen zu Leckagen kommen. Wir empfehlen hier die Eindichtung mit Loctite Dichtfaden 55.Weitere Eigenschaften:AusführungPolypropylen-Gewinde*RR 3/8"D (mm)12Gewicht17 g / Stk.
Messing-Kugelhahn, kurz, G 3", -0,9 bis 16 bar, voller Durchgang
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar), - langer Griff in rotWeitere Eigenschaften:AusführungStandardGewinde GG 3"DN (mm)80L (mm)157PN (bar)-0,9 bis 16H (mm)133R (mm)250Ersatzgriff StandardKOMBI 7 S ROTGriff langKOMBI 7 L ROTGewicht5 kg / Stk.
Pneumat. Drehantrieb Gr. 25, Feder-schließend, F05 (Vierkant 11)
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-schließendpassend für Montageflansch ISO 5211F05 (Vierkant 11)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/4"Baugröße25A (mm)50BM 6C (mm)14D (°)45VerschleißteilesatzPD 025 REPErsatzfedersatzPDE 025 REP FEDERGewicht6 kg / Stk.
Manometer-Schneidringverschr. 8 L-G 1/4", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)8 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht60 g / Stk.
PUR-Schlauchset, 10 mtr., mit Außengewinde, G 1/2"
Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit AußengewindeSchlauch Ø innen (mm)11,5Schlauch Ø außen (mm)18Schlauchlänge (m)10Anschlussgewinde (Außengewinde)G 1/2"Gewicht1,9 kg / Stk.
4SH-Pressanschluss SFC (gerade), 41,3 (3/4")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (gerade)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht370 g / Stk.
Schott-Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, braun, Dreieck 9,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführungbraun, Dreieck 9,5 mmSchlauch Ø innen (mm)6 (1/4)SchottgewindeM 12x1Emax (mm)10Gewicht39 g / Stk.
Pressanschluss RSL (90°), 35 L
1.109-20A Pressanschluss RSL (90°), 35 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße35 LDN (mm)31BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht500 g / Stk.

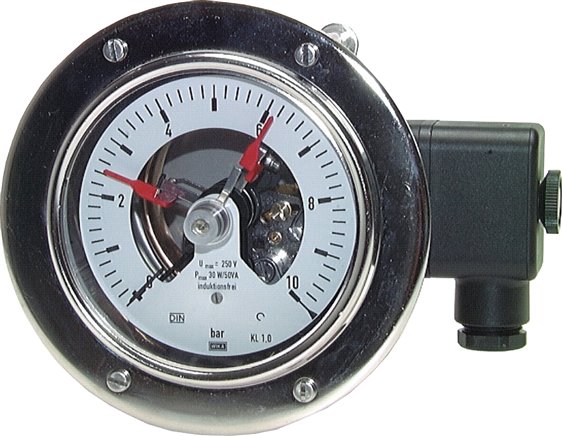

Kontaktmanometer (CrNi/Ms), waager., 100mm, 0 - 160 bar, 1 Öffner- 1 Schliesskontakt
Verwendung:Manometer mit Zweifachkontakt Nr. 21 (Magnetspringkontakt), 1 Öffner, 1 Schließer. Abweichende Schaltmöglichkeiten sind optional erhältlich.Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/2" *, rückseitig exzentrischZweifachkontakt Nr. 21:Der 1. Kontakt öffnet, der 2. Kontakt schließt bei Überschreiten des jeweiligen SollwertesKlasse:1,0 (-1 bis 0 bar & 0 bis 1 bar: 2,5)Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ PGS21 (212.20)*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:SchaltfunktionZweifachkontakt Nr. 21: Der 1. Kontakt öffnet, der 2. KontakDurchmesser (mm)100Anzeigebereich (bar)0 - 160Skalenteilung (bar)5Genauigkeitsklasse1,0Einstellschlüssel als ErsatzteilMSK SCHLUSSELGewicht1,6 kg / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
