T-Schneidringverschraubung 8 L (M14x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht85 g / Stk.
Winkel-Steckanschluss, lang R 3/8"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)12Gewicht60 g / Stk.
Schlauchnippel G 1/2" AG (Dichtkante), 14 - 15mm
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)13Schlauch Ø innen (mm)14 - 15GewindeG 1/2"Schlüsselweite (mm)27Gewicht75 g / Stk.

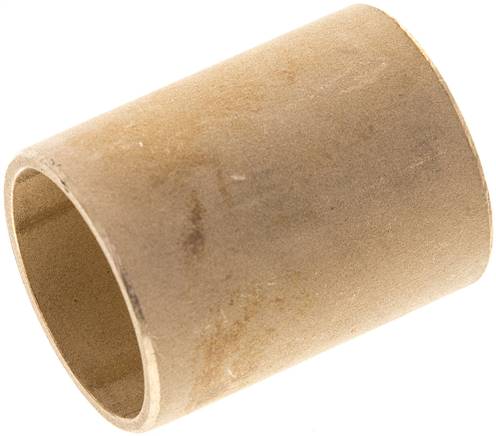

Filterelement aus Sinterbronze (8 µm) FILTER DF30-8
FILTERDF30-8 Filterelement aus Sinterbronze (8 ?m)Weitere Eigenschaften:AusführungFilterelement aus SinterbronzePorenweite im Filter8 ?mfür BaureiheStandard 3 & Standard 2 ( (nur DF...-5 & FRO ...-5)Gewicht46 g / Stk.

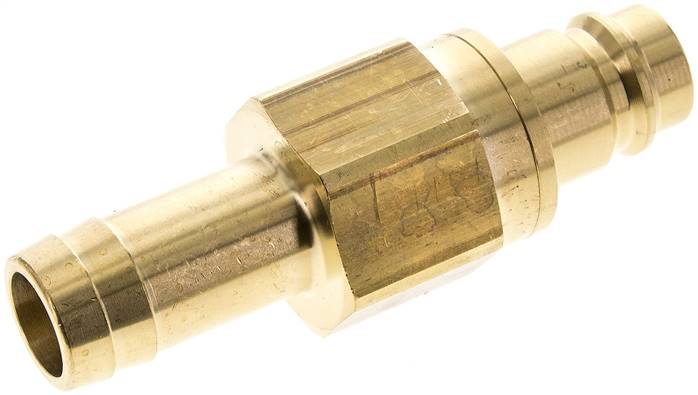

Kupplungsstecker (NW19) 25 (1")mm Schlauch, Messing, beidseitig absperrend
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,4 bis 35 barDurchfluss*:8000 l/min (Option: -BA: 6400 l/min)Vorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (39), Hansen (7000-1")**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)25 (1)beidseitig absperrendjaGewicht450 g / Stk.

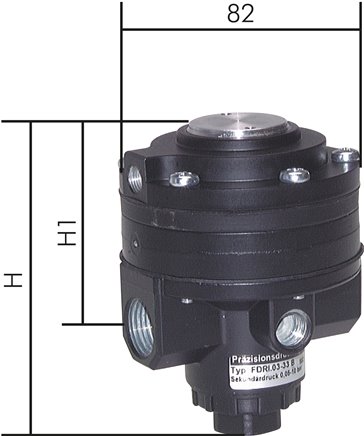

Präzisionsdruckregler (Volumenbooster) G 1/2"
Anwendung:Ferngesteuerte Präzisionsdruckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind. Der Druckregler kann auch an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt und wird mit hoher Präzision gehalten.Ausführung:Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung). Gefasste Entlüftung durch G 3/8"-Bohrung)Werkstoffe:Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBRTemperaturbereich:-35°C bis +60°CEingangsdruck:max. 16 barManometeranschluss:G 1/4"Eigenluftverbrauch:1,7 l/min bei 6 bar AusgangsdruckRegelgenauigkeit:? 2,5 mbarSteueranschluss:G 1/8"Medien:feingefilterte Druckluft (5 ?m) & neutrale Gase, ölfreiDurchfluss:6500 l/min, Sekundärentlüftung: 800 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite aus großer Entlüftungsbohrung (G 3/8") mit bis zu 800 l/min, •hoher Durchfluss bei konstantem Druck, •ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsdruckreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich), •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •einsetzbar bis -35°CEmpfehlung:Für beste Regelergebnisse verwenden Sie bitte Präzisionsdruckregler mit Feedback-Anschluss Typ DRF 31-7 FB oder DRF 31-16 FBAchtung:Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.Weitere Eigenschaften:BauformPräzisionsdruckreglerGewindeG 1/2"Druckregelbereich (bar)0,05 - 10H (mm)107H1 (mm)65,5BefestigungswinkelBW 30Gewicht1,2 kg / Stk.

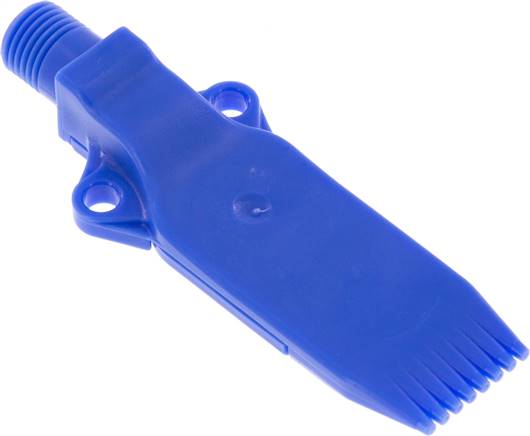

Mehrkanal-Fächerdüse, 25mm, M 12 x 1,25, POM (blau)
Betriebsdruck:max. 6 barTemperaturbereich:POM: max. +50°C, Polypropylen: max. +60°C, Aluminium: max. +200°C, 1.4404: max. +550°CVerwendung:Mehrkanaldüsen sind besonders leise und sparsam. Besonders geeignet zum breitflächigen Abblasen von Wasser oder Staub sowie Ausblasen und Weitertransport von Stanz-, Kunststoff- und elastomeren Formteilen.Achtung:Verwenden Sie für das Einschrauben der zölligen Düsen in BLP 14: Gewindeadapter Typ RN M12X1,25-14 MSWeitere Eigenschaften:WerkstoffPOM (blau)B (mm)25Gewinde außenM 12 x 1,25Luftverbrauch bei 4 bar (L/min)180Temperaturbereich (°C)max. +50Gewicht15 g / Stk.

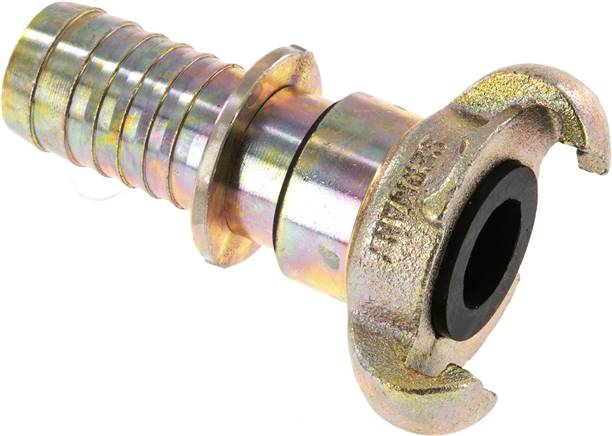

Kompressorkupplung 25 (1") mm Schlauch, drehbar, S-Bund
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Vorteile:•Zusätzliche mechanische Verbindung zwischen Kupplung und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)25 (1)Betriebsdruck (bar)16DN (mm)19Sicherungsbund Ø (mm)39Ersatzdichtungen (NBR)SKG GUGewicht290 g / Stk.
Pressanschluss DKW, M 22 x 1,5, Edelstahl, DN6
*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffEdelstahlBauformDKWAnschlussgrößeM 22 x 1,5DN (mm)6BeschreibungÜberwurfmutter (Kärcher) mit GummikappeGewicht60 g / Stk.
Autom. Kabelaufroller 15mtr. 800-2000W
Weitere Eigenschaften:Kabellänge (m)15SchutzartIP 24Anschlussleistung aufgerollt (W)800Anschlussleistung abgerollt (W)2000Gewicht4,5 kg / Stk.
STANDARD-Filterregler G 1/4", 0,5 - 16 bar, Standard 1, Metallbehälter
Exemplarische Darstellung Ausführung: Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM) Temperaturbereich: -10°C bis +60°C Eingangsdruck: 1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar) Kondensatentleerung: halbautomatisch** Medien: Druckluft, neutrale Gase ATEX: Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU Vorteile: •automatische Entlüftung bei Überdruck auf der Sekundärseite Manometeranschluss: G 1/4" Schalttafelgewinde: Baureihe 1 - 3: M 20 x 1,5 Lieferumfang: Filterregler einschließlich 50 mm Manometer Optional: Andere Druckregelbereiche: 0,1 - 3 bar -3, 0,2 - 6 bar -6, 0,5 - 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC *nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden. Weitere Eigenschaften: Baureihe Standard 1 Gewinde G 1/4" Druckregelbereich (bar) 0,5 - 16 Durchfluss (L/min) 900 Behälterausführung Metallbehälter ohne Sichtrohr Kondensatablass halbautomatisch Manometeranzeige (bar) 0 - 25 Befestigungswinkel BW 10 Eingangsdruck (bar) 1,5 - 25 Max. Kondensatmenge (cm3) 35 Porenweite im Filter 5 ?m H (mm) 239 H1 (mm) 100 L (mm) 54 Gewicht 850 g / Stk.
Steck-Mehrfachverteiler, 3-fach G 1/4"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/4"D (mm)4Gewicht60 g / Stk.

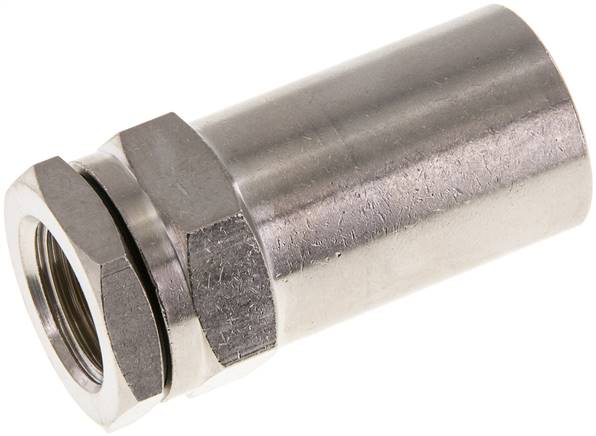

Inline Filter G 1/2"-G 1/2" (IG)
Anwendung:Filter zum direkten Einbau in eine Druckluftleitung, einen Schlauch oder direkt vor ein DruckluftwerkzeugWerkstoffe:Gehäuse: Messing vernickelt, Filter: Sinterbronze, Dichtungen: NBRTemperaturbereich:0°C bis +80°CEingangsdruck:max. 12 barFilterfeinheit:40 ?m*bei 6 bar EingangsdruckWeitere Eigenschaften:AusführungInnengewindeGewinde 1 (IG)G 1/2"Gewinde 2G 1/2 (IG)Durchfluss* ca. (L/min)2800L (mm)62SW (mm)30Gewicht160 g / Stk.
Gerader Steckanschluss R 1/4"-4mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardRR 1/4"D (mm)4P (mm)16,5Temperaturbereich (°C)-20 bis +80Gewicht20 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 12,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)12,50Abblasleistung* (m3/h)320,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 12,5 barGewicht70 g / Stk.
Winkel-Schott-Steckanschluss 12mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)12AM 20x1Emax (mm)10Temperaturbereich (°C)-20 bis +80Gewicht90 g / Stk.

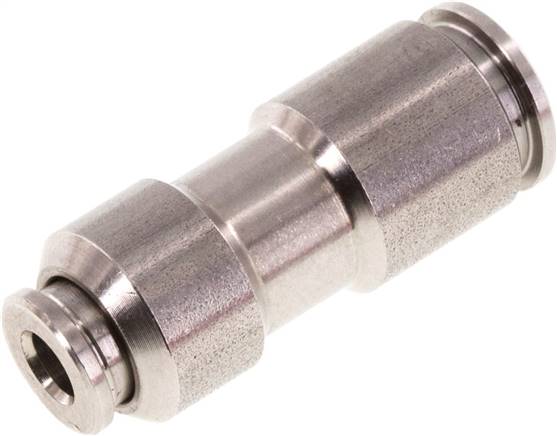

Gerader Steckanschluss 6mm-4mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:D (mm)6D1 (mm)4Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 - 15Gewicht15 g / Stk.

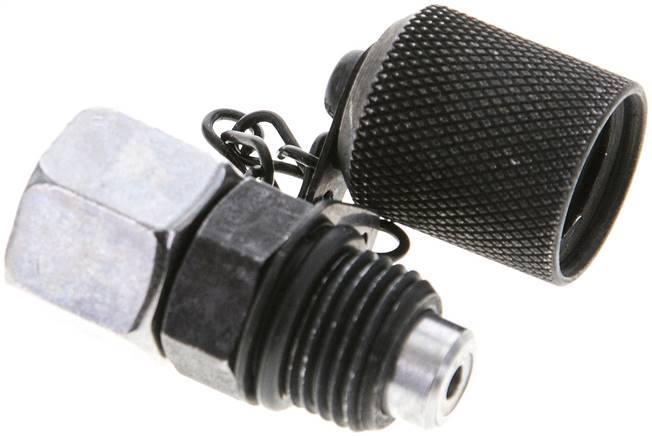

Messanschluss M16x1,5 - 10 L-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen (mm)10 LGewinde der ÜberwurfmutterM 16 x 1,5Betriebsdruck (bar)315Bauhöhe (mm)50Gewicht90 g / Stk.

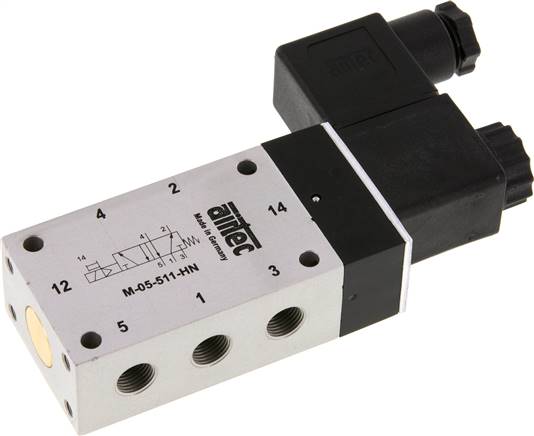

5/2-Wege Magnetventil, G 1/8", Feder, 230 V AC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACRückstellung durchFederGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)3 - 10Leistungsaufnahme DC/AC (Anzug)4 (7) VAGewicht270 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
