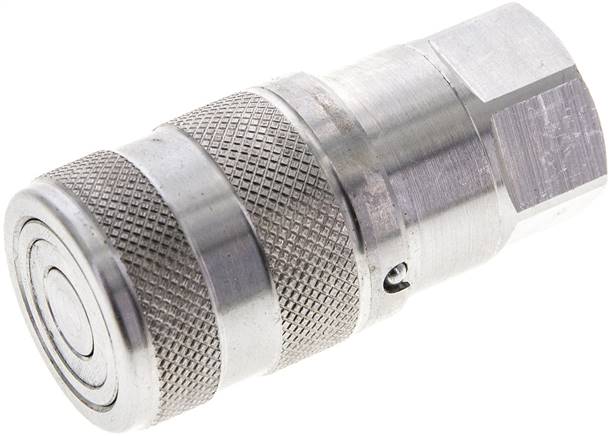

ES-Flat-Face-Kupplung ISO 16028, Muffe Baugr.1, G 1/4"
Werkstoffe:1.4401, Feder: 1.4319, Dichtung: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungMuffeGewinde innenG 1/4"A (mm)16,2B (mm)28DN (ISO) (mm)6,3Baugröße1PN (bar)250Gewicht180 g / Stk.
Sechskantmutter DIN 934 / ISO 4032, M 16, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungMutterGewindeM 16Gewicht30 g / Stk.
Schneidring Stahl verzinkt 42 L (M52x2)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen42 L (M52x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht26 g / Stk.

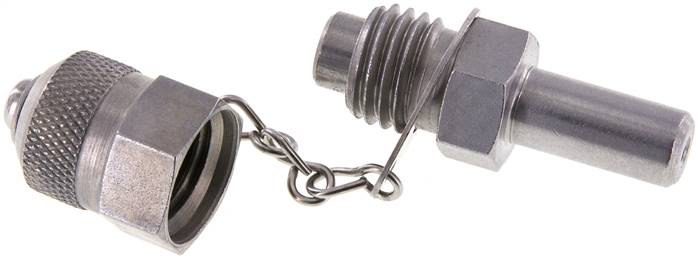

Messanschluss M16x2, 10mm-Rohrstutzen
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Rohr Ø außen (mm)10Betriebsdruck leichte Baureihe (bar)315Betriebsdruck schwere Baureihe (bar)630Temperaturbereich (°C)-20 bis +100Bauhöhe (mm)59Gewicht70 g / Stk.

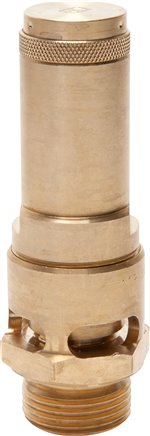

TÜV-Hochleist.-Sicherheitsventil G 1-1/4"(9,5bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)31GewindeG 1-1/4"Ansprechdruck (bar)9,50Abblasleistung (m3/h)4.711h (mm)23H-1 (mm)215SW (mm)55Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.31.D/G.0,8 CE0036 9,5 bar

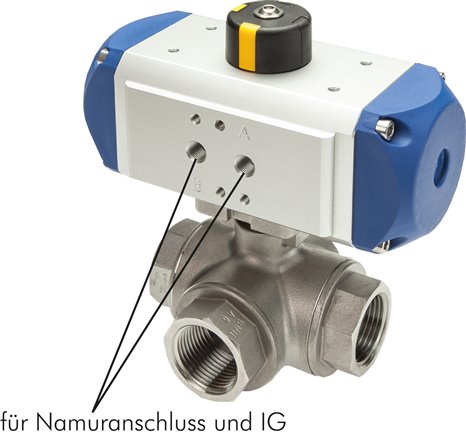

Pneumat. 3-Wege-Kugelhahn (T3), doppeltwirkend, G 3/8", ES
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT3Gewinde KugelhahnG 3/8"DN (mm)12Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63ErsatzantriebePDD 002-F03Gewicht1,5 kg / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x170
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)170Gewicht26 g / Stk.
PFA (schweißbar)-Schlauch, 4 x 2 mm, natur, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPFA (schweißbar)AusführungMeterwareSchlauch Ø außen x innen (mm)4 x 2Farbenatur*Betriebsdruck** (bar)46min. Biegeradius (mm)40Gewicht22 g / Stk.

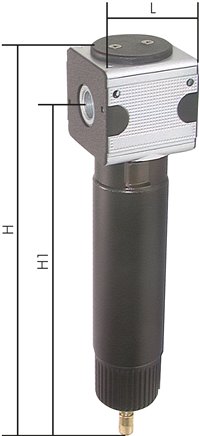

MULTIFIX Ersatzfilter 0,3 µm , Multifix 2 V 38/185
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Hinweis zu halbautomatischem Kondensatablass:Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Anwendung:Vorfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feine Partikel (> 0,3 ?m), die Sinterfilter ungehindert passieren können, werden hier abgeschieden. Vorfilter werden auch eingesetzt, um die Standzeit von Feinfiltern zu erhöhen.Staubabscheidung:> 0,3 ?m (99,99 %)Eingangsdruck:1,5 - 16 bar, mit Metallbehälter max. 20 bar** (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)Optional:Baureihe 0 (nur Typ FV 018), 1 & 2: Schutzkorb -S, Baureihe 2 & 4: Metallbehälter mit Sichtrohr -M, Baureihe 1, 2 & 4: automatischer Ablass -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*bei Eingangsdruck 6 bar und 0,02 bar Druckverlust, **Metallbehälter mit Ablassautomatik AM/AMNC: max. 16 barWeitere Eigenschaften:AusführungErsatzfilter 0,3 ?mBaureiheMultifix 2Gewicht115 g / Stk.

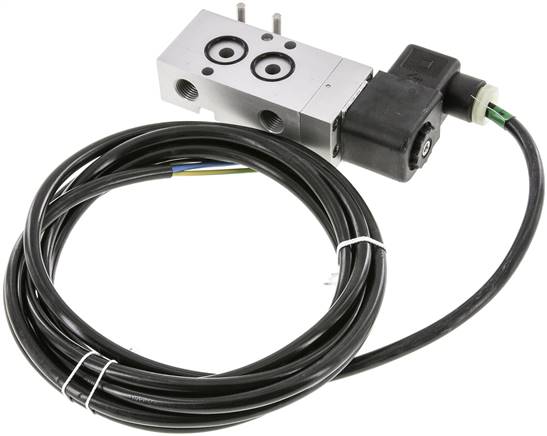

NAMUR-Magnetventil, 3/2-Wege (Luftfederrückstellung), G 1/4", 24 V= (ATEX), mit 3m Kabel
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:3 - 10 bar (Impulsventil: 2 - 10 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Funktion:3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V= (ATEX)Funktion3/2-Wege (Federrückstellung)GewindeG 1/4"Rückstellung durchLuftfederDurchfluss (L/min)780Betriebsdruck (bar)3 - 10Gewicht650 g / Stk.
TÜV-Ecksicherheitsventil G 3/4" (IG), 11,0 bar Typ SVGI 34 13-11 EP
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Sattdampf / Dampfkessel nach TRD Gruppe 1 und DruckluftDN (mm)13GewindeG 3/4 (IG)Ansprechdruck* (bar)11,0Abblasleistung Druckluft (m3/h)331h (mm)18H-1 (mm)70SW (mm)32L (mm)31BauteilkennzeichnungTÜV-SV...-312.13.D/G.0,28 CE0036 11 barTemperaturbereich (°C)-40 bis +150Gewicht280 g / Stk.
TÜV-Ecksicherheitsventil G 1-1/4" (IG), 9,0 bar Typ SVGI 114 18-9
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Druckluft und andere ungiftige, nicht brennbare GaseDN (mm)18GewindeG 1-1/4 (IG)Ansprechdruck* (bar)9,0Abblasleistung Druckluft (m3/h)528h (mm)25H-1 (mm)100SW (mm)49L (mm)40BauteilkennzeichnungTÜV-SV...-312.18.D/G.0,28 CE0036 9 barTemperaturbereich (°C)-20 bis +200

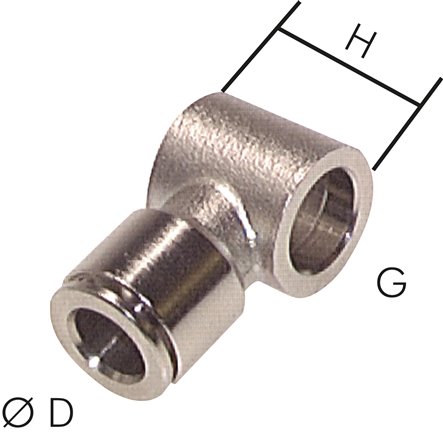

Steckanschluss, Ringstück M 5-5mm, Baureihe C
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Weitere Eigenschaften:BaureiheBaureihe CGM 5D (mm)5H (mm)9Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht8 g / Stk.

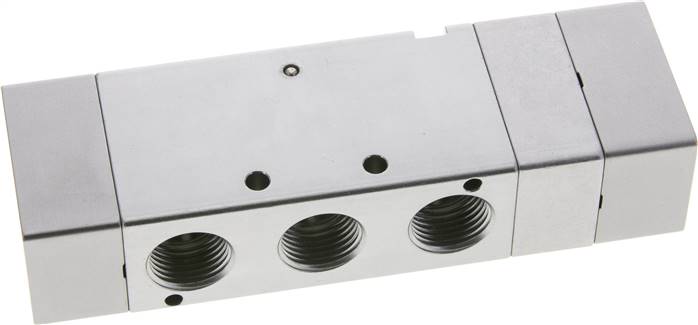

5/3-Wege Pneumatikventil, Mittelstellung entlüftet, G 1/2" (Pilot G 1/8")
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftLebensdauer:min. 40 Mio. Schaltspiele*mechanische FederWeitere Eigenschaften:Schaltung5/3-WegeFunktionMittelstellung entlüftetGewindeG 1/2 (Pilot G 1/8)Durchfluss (L/min)1.350Symbolz_5_3_wege_mitte_entluftet_pneumatisch_0_47_47.epsA (mm)161B (mm)50C (mm)34D (mm)17,5E (mm)56F (mm)28G1G 1/2"G2G 1/2"H1 (mm)5,5H2 (mm)4,3J (mm)27K (mm)34L (mm)72M (mm)38,5N (mm)63O (mm)52P (mm)4S (mm)36T (mm)70W (mm)0Gewicht600 g / Stk.

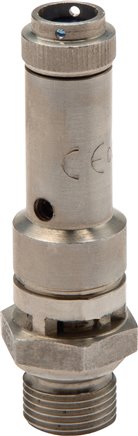

TÜV-Sicherheitsventil G 1/4" (DN8), 7,10 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)7,10Abblasleistung* (m3/h)191,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 7,1 bar
Reparatursatz für ES-Kugelhahn (Direktmontage) G 3/8", zu KH 3/38 F ES
Temperaturbereich:-20°C bis +180°CWeitere Eigenschaften:KugelhahngrößeG 3/8"zu verwenden fürKH 3/38 ** F ES / KH 3/38 ** P ES / KH 3/38 ** ELi ** ESGewicht18 g / Stk.
24mm Eco-Gelenkbolzenschelle, 104 - 112mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 104 - 112 mm, Bandbreite 24 mm, empf. Anzugsdrehmomente 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.104 mmSpannbereich max.112 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

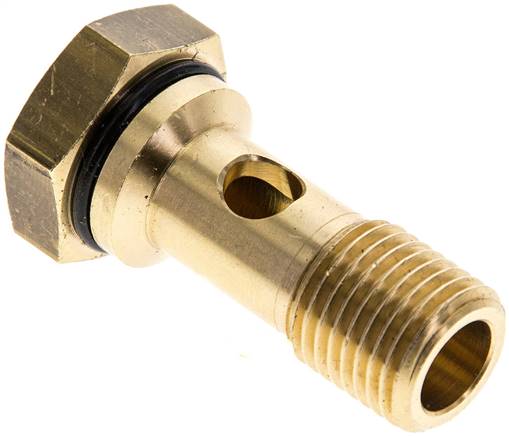

Hohlschraube inkl. Dichtung für Ventilbaureihe M07 / P07
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungHohlschraube inkl. Dichtungfür Ventilbaureihe07Gewicht35 g / Stk.

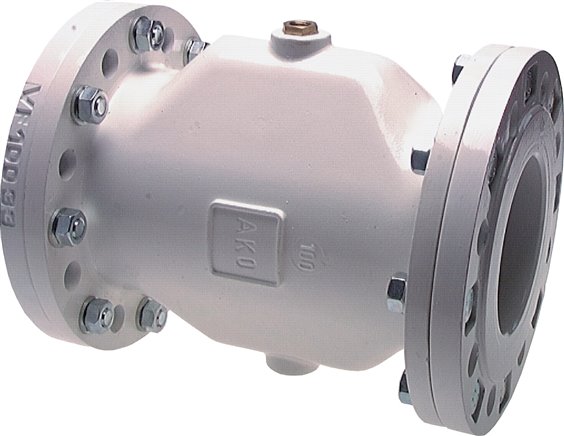

Quetschventil, Flansch DN150-PN16 (DIN/EN), Aluminium, 0 - 6bar Typ QVFL 150-EP
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Aluminium, Flansch: Aluminiumguss mit Buchse aus 1.4404 (medienberührende Teile aus 1.4404), Manschette: Naturgummi in LebensmittelqualitätSteuerdruck:max. 1,5 bis 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +90°C)* -EP, Manschette aus Nitril, fett- und ölbeständig, keine Buchse aus 1.4404 (-10 °C bis max. +80°C) -B*DN 40 - DN 50: -10°C bis max. +120°C, **Gehäuse und Flansch aus StahlWeitere Eigenschaften:WerkstoffAluminiumAusführungQuetschventil, Manschette aus EPDMFlanschanschlussDN150-PN16 (DIN/EN)DN (mm)150L (mm)418Betriebsdruck (bar)0 - 6DA (mm)285AG 1/4"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVFL 150 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVFL 150 AB REPErsatzmanschette aus EPDM*QVFL 150 EP REPErsatzmanschette aus NitrilQVFL 150 B REPTemperaturbereich (°C)-10 bis +90
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
