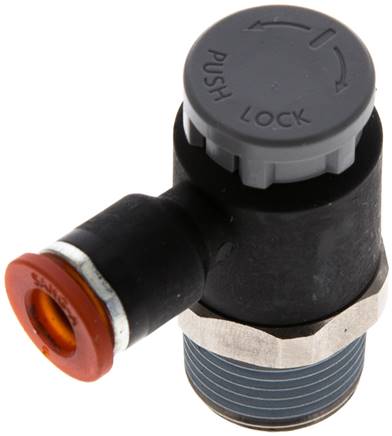

Kompakt-Drosselventil R 3/8"-6mm,zuluftregelnd
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•besonders kompakte Bauform (ca. 30% geringere Bauhöhe verglichen mit Standard-Drosselrückschlagventilen), •einfache Verstellung ohne Werkzeug möglich, •nach Verstellung einfach durch Drücken der Kappe arretierbarWeitere Eigenschaften:AusführungzuluftregelndRR 3/8"D (mm)6Gewicht33 g / Stk.

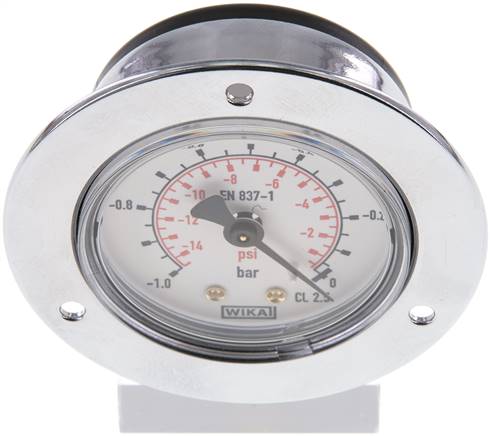

Einbaumanometer (CrNi/Ms), Frontring, 50mm, -1 bis 0 bar
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff, glasklarAnschlussgewinde:G 1/4" *, (Ø 40: G 1/8") , rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)50Anzeigebereich (bar)-1 bis 0AnschlussgewindeG 1/4 *Skalenteilung (bar)0,05Gewicht120 g / Stk.

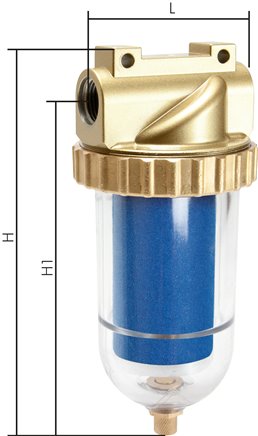

STANDARD Feinfilter (Submikrofilter) G 3/8", Standard 3
Anwendung:Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.Werkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat MicrofaservliesTemperaturbereich:0°C bis max. +50°C (Metallbehälter bis max. +90°C)Staubabscheidung:> 0,01 ?m (99,999 %)Restölgehalt:0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)Eingangsdruck:1,5 - 16 bar (mit Metallbehälter 0 - 25 bar)Kondensatentleerung:halbautomatisch** (Metallbehälter: manuell)Medien:Druckluft, neutrale GaseOptional:Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 - 25 bar) -M*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.Weitere Eigenschaften:AusführungFeinfilter (Submikrofilter)BaureiheStandard 3GewindeG 3/8"Durchfluss* (L/min)2170BehälterausführungKunststoffbehälterKondensatablasshalbautomatischBefestigungswinkelZW DFX 30Ersatzfilter 0,01 ?mFILTER DFX 30Eingangsdruck (bar)1,5 - 16Temperaturbereich (°C)0 bis +50H (mm)196H1 (mm)172L (mm)88 (Ø 87)Gewicht1 kg / Stk.

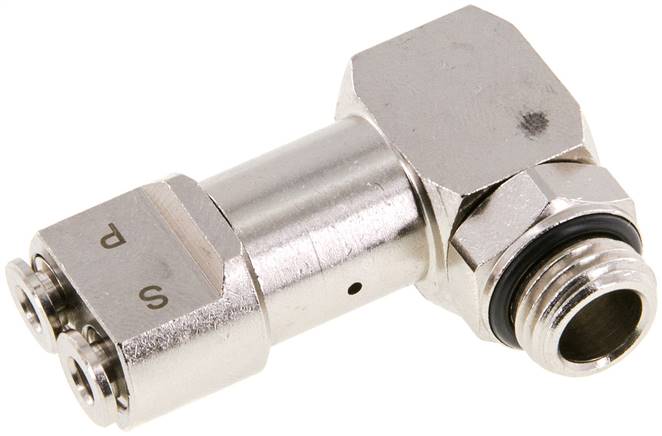

Signalverschraubung G 1/4", pneumatisch, 4 mm (Steckanschluss)
Funktion:Eine Signalverschraubung übernimmt die Funktion eines Endschalters (pneumatisches oder elektrisches Signal). Die Verschraubung wird in die Eingangsbohrung eines Zylinders geschraubt und tastet den Arbeitsdruck des Zylinders ab. Steht kein Druck mehr an der Verschraubung an, so schaltet die Verschraubung von (P) 1 nach (S) 5 durch.Betriebsdruck:3 - 8 bar (Typ PPM: 3 - 10 bar)Ansprechdruck:0,6 bar (Typ PPL ...), 0,5 bar (Typ: PPE), 0,3 bar (Typ PPM ...)Schaltzeit:3 msElektrische Anschlusswerte (gilt für Typ PPE ...):max. 2 A, DC: 0 - 48 V, AC: 250 VAchtung:Signalverschraubungen erkennen das Erreichen der Endlage nur durch einen Druckabfall. Dieser Druckabfall kann aber auch entstehen, wenn der Zylinder in seinem Verfahrweg blockiert wird. Besteht Gefahr einer solchen Blockade, empfehlen wir die Verwendung von pneumatischen Zylinderschaltern, die direkt auf das magnetische Feld eines Magnetkolbens reagieren.Vorteile:•rein pneumatische Steuerung, keine elektrische Energie notwendig, •einfache Installation, •kompakte BauformWeitere Eigenschaften:SignalpneumatischSignalanschluss4 mm (Steckanschluss)Gewinde (IG / AG)G 1/4"Betriebsdruck (bar)3 - 10Ansprechdruck (bar)0,3Gewicht80 g / Stk.

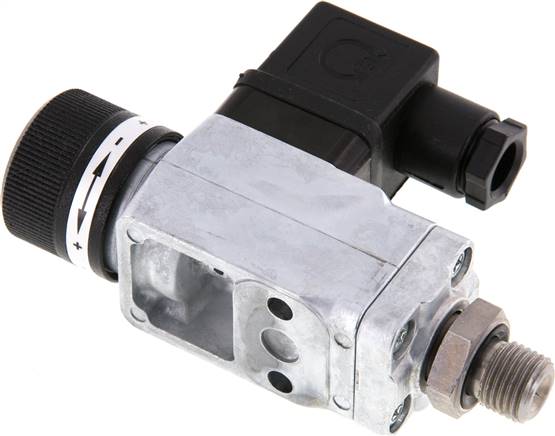

Druckschalter 10 - 80 bar, G 1/4" (AG)
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypGewindeEinstellbereich (bar)10 - 80GewindeanschlussG 1/4 (AG)Überdrucksicher bis (bar)350Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht360 g / Stk.
Präzisions-Druckminderer G 1", 5 - 45 mbar
Ausführung:Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CEingangsdruck:1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)Manometeranschluss:G 1/4"Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Präzisionsdruckminderer einschließlich 63 mm ManometerOptional:für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO*gemessen bei 6 bar Eingangsdruck und max. AusgangsdruckWeitere Eigenschaften:AusführungPräzisionsdruckmindererGewinde EingangG 1"Gewinde AusgangG 1"Druckregelbereich (mbar)5 - 45Durchfluss* (L/min)1400Eingangsdruck (bar)1 - 7Manometeranzeige0 - 60 mbarGewicht7 kg / Stk.
SFSBS 63/10-B ISO 21287-Zylinder, einfachw., Kolben 63mm, Hub 10mm
Kompaktzylinder, ISO 21287, einfachw., AG, eingef., Magnet, Kolben-Ø63, Hub 10, G1/8, Arbeitsdr. max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø63 mmHub10 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen AGM12x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite416. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 416 (siehe Downloads).

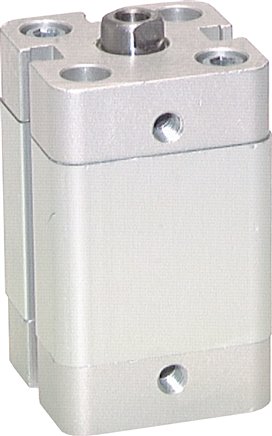

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)16Hub (mm)60AusführungStandardReparatursätzeNXD 16 REPA (mm)29B (mm)8C (mm)6D (mm)3,3EM 4F (mm)6,0G1M 4J (mm)38,0MM 5N (mm)8,0O (mm)12,25P (mm)18Q (mm)8T (mm)6U (mm)3,5Z (mm)4,5Gewicht170 g / Stk.
ES-4SH-Pressanschluss SFL (gerade), 50,8 (1-1/4"), DN 31
5.420-20ES ES-4SH-Pressanschluss SFL (gerade), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße50,8 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
FUTURA Wartungseinheit, 2-tlg., G 1/4", 0,1 - 1 bar, Baur.1, Kondensatablass automatisch
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:28 cm?Schalttafelgewinde:M 36x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:40 cm?Öleransprechgrenze (bei 6 bar):90 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:90 - 1750 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 1/4"Druckregelbereich (bar)0,1 - 1BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischManometeranzeige (bar)0 - 1,6BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)1,5 - 16Gewicht750 g / Stk.

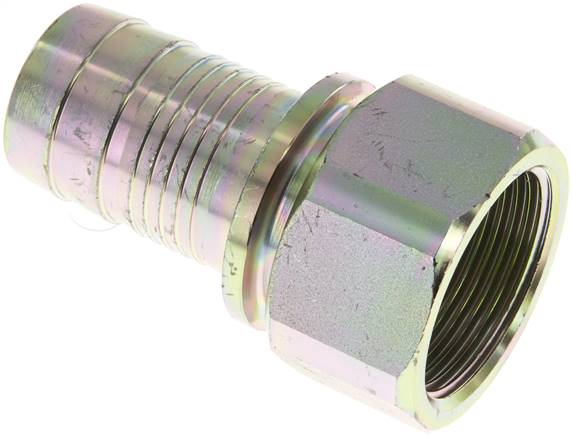

Aufschraub-Schlauchtülle,Sicherungsbund G 1-1/4"-32 (1-1/4")mm
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)Sicherungsbund Ø (mm)45DN (mm)25Gewicht390 g / Stk.

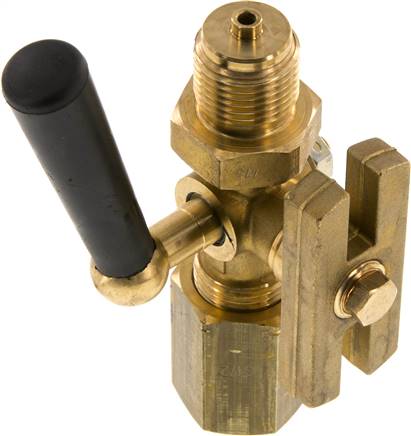

Manometer-Absperrhahn G 1/2" Spannmuffe - Zapfen, Messing, Prüfanschluss 60 x 25 x 10
Werkstoffe:Körper und Küken: Messing oder 1.4571, Griff: KunststoffAnwendung:Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.Temperaturbereich:-10°C bis +50°C*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messinghähnen wird die Spannmuffe in Stahl, bei den Edelstahlhähnen in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungSpannmuffe* - Zapfen**PN (bar)16Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"Prüfanschluss60 x 25 x 10NormDIN 16263Gewicht500 g / Stk.
Schnellkupplung (NW7,2) G 1/2", POM (IG)
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden. Nicht mit Werkstatt-Kupplungen NW 7,2 kombinierbar!Kompatibel zu**:Rectus (48)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPOMGewindeG 1/2"Temperaturbereich (°C)-20 bis +80Betriebsdruck (bar)0 - 10Gewicht30 g / Stk.

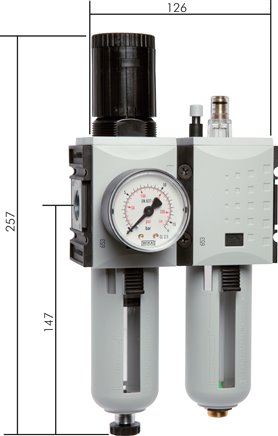

FUTURA Sicherheits-Wartungseinheit, 2-tlg., G 3/8", 0,5 - 8 bar, Baur.2, BG 2, mit abschließbaren Kugelhahn und Befüllventil
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungSicherheits-Wartungseinheit (mit vorgeschaltetem, abschließbGewindeG 3/8"Druckregelbereich (bar)0,5 - 8BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht2 kg / Stk.

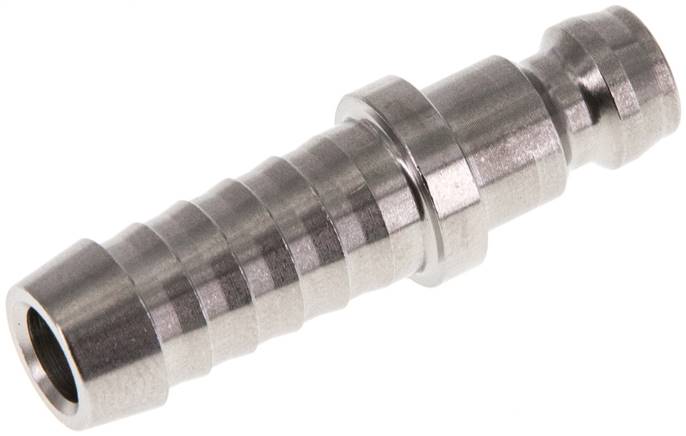

Temperierkupplungsstecker 9mm Zapfen, 9 (3/8")mm Schlauch, Edelstahl
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Werkstoff1.4305Schlauch Ø innen (mm)9 (3/8)Kompatibel zu HASCOZ83/9Gewicht12 g / Stk.
Pilotgesteuerter Druckregler, abschließbar G 1-1/4", 0,5 - 10 bar, Standard 7, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter Druckregler, abschließbarBaureiheStandard 7GewindeG 1-1/4"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)31500Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 16H (mm)190H1 (mm)138L (mm)119BefestigungswinkelBW 50
TÜV-Hochleist.-Sicherheitsventil G 1/2"(30,0bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)30,00Abblasleistung (m3/h)1.759h (mm)12H-1 (mm)79SW (mm)27Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 30 barGewicht195 g / Stk.
Hohlschrauben-Magnetventil G 1/8"-4, 2/2-Wege, 115 V AC (NC)PE-Ringstück
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACSchaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)4Betriebsdruck (bar)0 - 15
4SH-Pressanschluss SFS (90°), 41,3 (3/4"), DN 25
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße41,3 (3/4)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht550 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 2"(0,7bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)48GewindeG 2"Ansprechdruck (bar)0,70Abblasleistung (m3/h)1.064h (mm)26H-1 (mm)282SW (mm)80Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.48.D/G.0,48 CE0036 0,7 barGewicht5 kg / Stk.
Kennzeichnungsbinder, 2,5x210 mm, Beschriftungsfeld außen
Verwendung:Zum Markieren und Befestigen von Schläuchen und Kabeln. Die Beschriftung erfolgt durch Filzstift oder Etikett.Werkstoffe:PolyamidTemperaturbereich:-40°C bis +80°CVerpackungseinheit:100 StückWeitere Eigenschaften:AusführungBeschriftungsfeld außenBandlänge (mm)210Bandbreite (mm)2,5max. Bindebereich Ø (mm)52Gewicht0.9 g / Stk.
Einstellb. L-Schneidringverschraubung 12 L (M18x1,5), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)12 LRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht145 g / Stk.

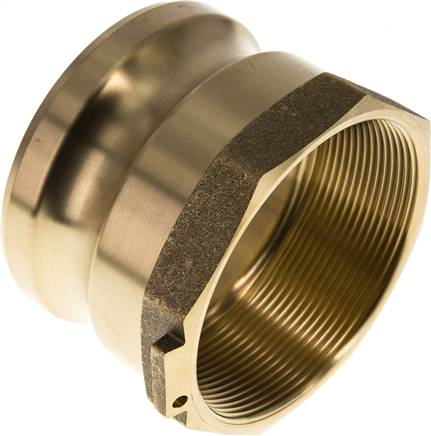

Kamlock-Stecker (A) Rp 3"(IG), Messing
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffMessingGewindeRp 3"DN (mm)75 (3)Stecker Ø (mm)91,5PN (bar)9Gewicht650 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
