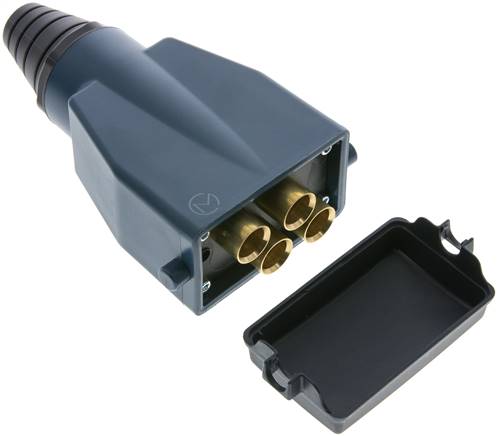

Mehrfachkupplung 4x 8mm Schl.,Stecker, für Stecker beidseitig absperrend
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)8Anzahl der Leitungen4beidseitig absperrendjaBaugröße0B (mm)96A (mm)83Betriebsdruck (bar)-0,99 bis 7C (mm)66Ersatz-Staubschutzdeckel für SteckerMFK STAUB 0Gewicht330 g / Stk.
Winkel-Schneidringverschraub. R 1/8"-8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeR 1/8"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht41 g / Stk.

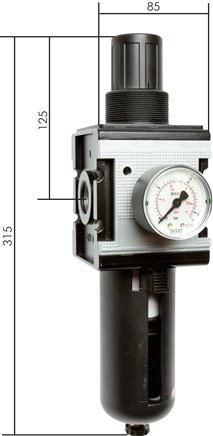

MULTIFIX Filterregler, G 3/4", 0,2 - 6bar, Baureihe 4, BG 4
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:87 cm?Schalttafelgewinde:87 cm?Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:12000 l/min **Eigenluftverbrauch:max. 1,5 l/minOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/4"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)1,5 - 16Gewicht1,3 kg / Stk.

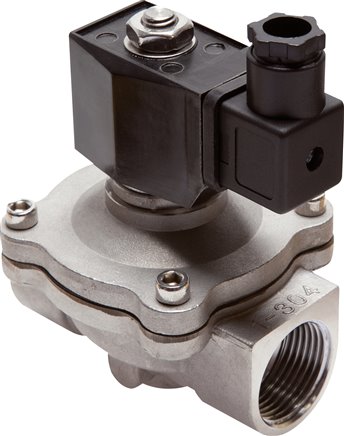

2/2-Wege ES-Magnetventil G 2", 0-6/10 (DC/AC) bar, NC 24V=
Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung24 V=Funktionstromlos geschlossen (NC)GewindeG 2"DN (mm)50L (mm)168kv-Wert* (L/min)684MagnetspuleRErsatzmembrane (Dichtungs-Kit**) NBRZS 20 ES MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 20 ES MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 20 ES MEM EPBetriebsdruck (bar)0 - 6Gewicht5 kg / Stk.

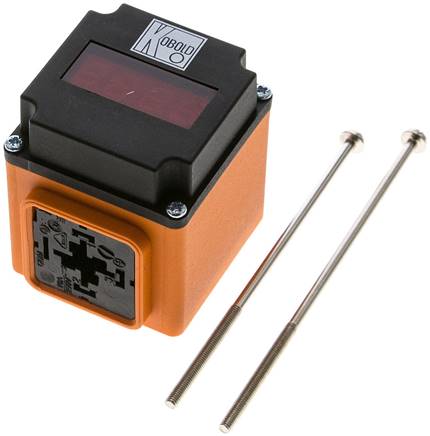

LED-Aufsteckanzeige f. Messumformer, Standard
Anwendung:Die Aufsteckanzeige wird direkt auf den Messumformer mit 4 - 20 mA-Ausgang aufgesteckt und zeigt den gemessenen Wert an. Das Gerät wird aus der Stromschleife des 4 - 20 mA-Signals versorgt und benötigt keine zusätzliche Hilfsenergie.Werkstoffe:Gehäuse: Polyamid, Frontscheibe: PMMAAnzeige:4-stelliege LED-Anzeige, Ziffernhöhe 7,6 mmTemperaturbereich:0°C bis +60°CSchutzart:IP 65Elektrischer Anschluss:An Messumformer mit 4 - 20 mA Ausgang in 2-Leiter-Technik und Winkelstecker DIN 43650 / EN 175301-803 (Baugröße 3, 4-pol.)Wandlungsrate:Einstellbar von eine Messung alle 0,3 Sek. bis eine Messung alle 20 Sek.Programmierung:Über 2 Tasten unter der Gehäuseoberschale, menügeführt: Skalierung des Anzeigebereiches, Dezimalpunkt, DämpfungVorteile:•Anzeige in 90° Schritten drehbar und daher leicht anpassbar an verschiedene EinbausituationenOptional:programmierbarer Schaltausgang (PNP, Öffner oder Schließer, max. 90 mA) -SWeitere Eigenschaften:AusführungStandardGewicht100 g / Stk.
Block-Drosselrückschlagventil, G 1/2"
Temperaturbereich:0°C bis +60°CBetriebsdruck:2 - 10 barLieferumfang:Ventil inkl. BefestigungsmutterWeitere Eigenschaften:FunktionDrosselrückschlagventilGewindeG 1/2"Gewinde für SchalttafeleinbauM 18 x 1Durchfluss geregelt (L/min)15 - 1450Durchfluss ungeregelt (L/min)2.000Baulänge (mm)56Gewicht210 g / Stk.

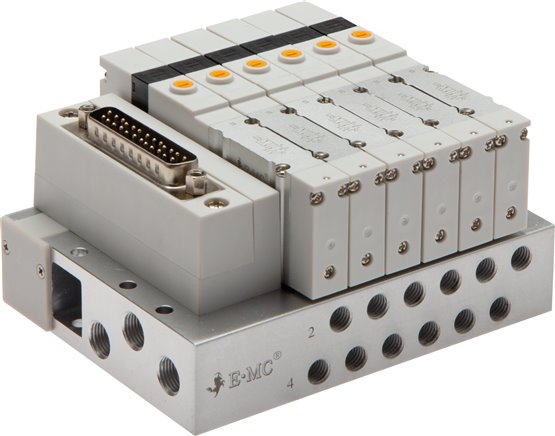

Ventilterminal 12x5/2-Wege, EtherCAT, M 7 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen12AbgängeM 7 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)210,5L (mm)202,5M (mm)6,5N (mm)11,3O (mm)6,0P (mm)11,5Q (mm)12,5R (mm)25S (mm)59,5
ES-4SH-Pressanschluss SFS (90°), 47,6 (1"), DN25
5.471-16ES ES-4SH-Pressanschluss SFS (90°), 47,6 (1")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße47,6 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

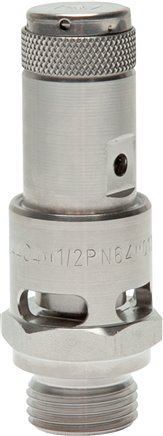

TÜV-Hochleist.-Sicherheitsventil G 3/4"(3,5bar) 1.4404
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:Ausführung1.4404DN (mm)16GewindeG 3/4"Ansprechdruck (bar)3,50Abblasleistung (m3/h)526h (mm)12H-1 (mm)94SW (mm)36Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.16.D/G.0,79 CE0036 3,5 bar

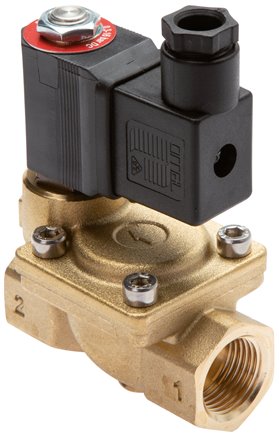

2/2-Wege Magnetventil G 2" stromlos geschlossen (NC),NBR 230V
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)50,0L (mm)168kv-Wert* (L/min)540,0MagnetspuleGMedientemperatur (°C)-10 bis +85Gewicht4,3 kg / Stk.
Wandschlauchabroller (mit Wandhalterung) aus galvanisch verzinktem Stahlrohr. Wa
Lieferumfang:Aufroller gem. Beschreibung ohne SchlauchEuropäische MarkenwareWeitere Eigenschaften:BeschreibungWandschlauchabroller (mit Wandhalterung) aus galvanisch verzAufrollbare Schlauchlänge40 mtr. (3/4-Schlauch) oder 70 mtr. (1/2-Schlauch)Eingang (Außengewinde)G 3/4"Ausgang (Außengewinde)G 3/4"Gewicht14 kg / Stk.
Kreuz-Schneidringverschraubung 28 L (M36x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht750 g / Stk.
Winkel-Verschraubung flach dichtend Rp 1-1/4" (IG)
Werkstoffe:Dichtung: Typ Temperguss verinkt: Centellen*, Typ 1.4408: PTFETemperaturbereich:-200°C bis +200°CAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.*Einsatzbereich: Wasser, Dampf, Alkohol, Glykol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 1-1/4"PN (bar)25a (mm)82c (mm)45ErsatzdichtungenWT 114 DIGewicht850 g / Stk.

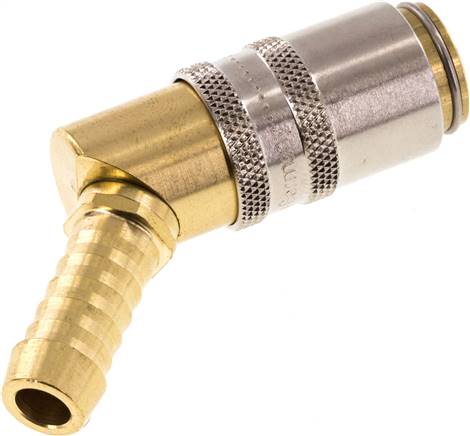

Temperier-Schnellkupplung (Winkel 45°) 9mm Zapfen, 9 (3/8")mm Schlauch, ohne Ventil
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingBauformWinkel 45°Ausführungohne VentilSchlauch Ø innen (mm)9 (3/8)Verwendbar für Stecker mit VentilneinEntriegelungssicherungneinKompatibel zu HASCOZ801/9/45Gewicht60 g / Stk.
Einstellb. Winkel-Schneidringverschr. 10 S (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)10 SRohr Ø außen10 S (M18x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht80 g / Stk.
MULTIFIX Filterregler, G 1/8", 0,1 - 3bar, Baureihe 0, Kondensatablass automatisch (drucklos geschlossen)
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 40 mm ManometerDurchfluss:1450 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Metallbehälter ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 1/8"Druckregelbereich (bar)0,1 - 3BehälterausführungKunststoffbehälterKondensatablassautomatisch (drucklos geschlossen)Manometeranzeige (bar)0 - 4BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0Eingangsdruck (bar)0 - 16
1 TE Schlauch, EN 854, DN 19
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)26,0Betriebsdruck (bar)30Berstdruck (bar)120min. Biegeradius (mm)140Size Kenngröße12Gewicht350 g / Stk.
Zwischenflanschklappe DN125-PN16 (DIN/EN) GGG40/Edelstahl/NBR, Kunststoffgriff
Werkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CRasterhandhebel: AluminiumdruckgussMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -G*nur als Zwischenflanschklappe lieferbarWeitere Eigenschaften:AusführungZwischenflanschklappeFlanschanschlussDN125-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)125Einbaulänge (mm)56BetätigungVerbundwerkstoffgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Temperaturbereich (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaGewicht7 kg / Stk.

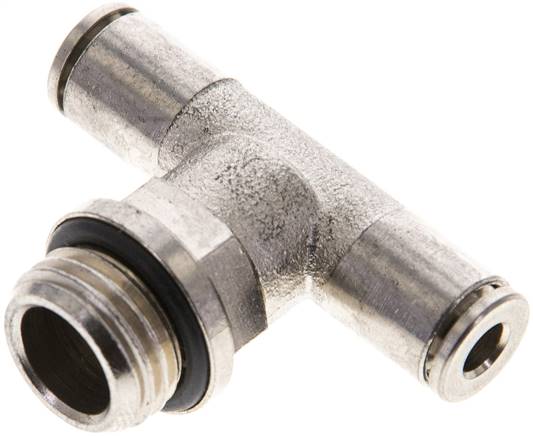

T-Steckanschluss G 1/4"-4mm, Baureihe C
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Weitere Eigenschaften:BaureiheBaureihe CGG 1/4"D (mm)4Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht24 g / Stk.

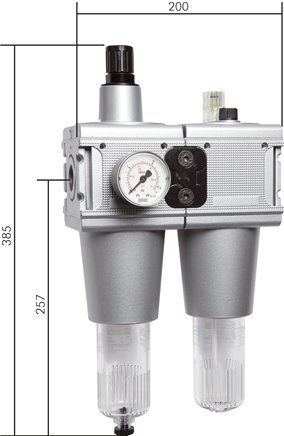

MULTIFIX Wartungseinheit (5), 2-tlg., G 1", 0,2 - 6 bar
Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:125 cm?Schalttafelgewinde:M 30x1,5Eigenluftverbrauch:max. 0,5 l/minÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:450 cm?Öleransprechgrenze (bei 6 bar):800 l/minDurchfluss:800 - 13500 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -SiVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheitGewindeG 1"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 5KoppelpaketKP 5Eingangsdruck (bar)1,5 - 16Gewicht4,3 kg / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
