Manometer-Schneidringverschr. 10 L-G 1/4", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)10 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht60 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN13), 2,50 bar, 1.4571
Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)2,50Abblasleistung (m3/h)234,8AusführungDichtung aus EPDM
TÜV-Sicherheitsventil G 3/8" (DN8), 11,20 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)11,20Abblasleistung* (m3/h)289,0H (mm)63h-1 (mm)12SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 11,2 barGewicht95 g / Stk.

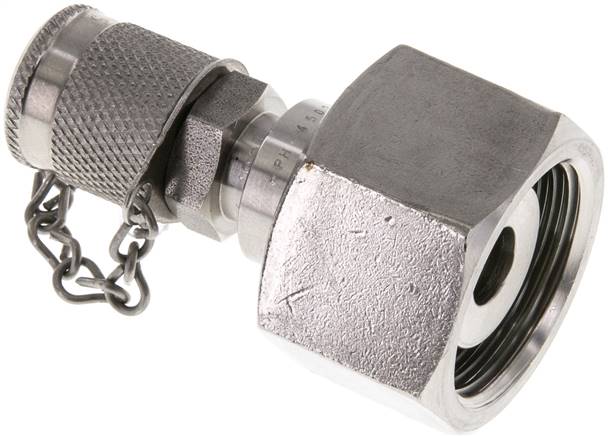

Messanschluss M16x2, 20 S-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen (mm)20 SGewinde der ÜberwurfmutterM 30 x 2Betriebsdruck (bar)400Temperaturbereich (°C)-20 bis +200Gewicht240 g / Stk.
Temperierkupplungsstecker 13mm Zapfen,M 16x1,5(AG), Edelstahl
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 - 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../13 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Werkstoff1.4305Ausführungohne VentilAnschlussM 16x1,5Kompatibel zu HASCOZ81/13/16x1,5Gewicht18 g / Stk.
Prevost Sicherheits Kupplung ARO 210 - ASI 061813
Kupplung für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)13Länge (mm)88Breite (mm)30Höhe (mm)28Gewicht (g)100
TÜV-Sicherheitsventil G 1/2" (DN10), 2,70 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)2,70Abblasleistung* (m3/h)127,30H75h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.61 CE0036 2,7 bar
Rundzylinder, Kolben 50 mm, Hub 125 mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)50Hub (mm)125AusführungStandardA1 (mm)32B1 (mm)9B2 (mm)53D1 (mm)58D2 (mm)20D3M 45 x 1,5D4 (mm)57D5 (mm)45D6 (mm)52,4D7M 12 x 1,5E1G 1/4"K1M 16L1 (mm)188L2 (mm)62L3 (mm)96L4 (mm)38L5 (mm)18SW (mm)16W1 (mm)50Gewicht1,8 kg / Stk.
Edelstahl-Rohrschelle, 26,9mm, Baugröße 4, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 4, leichte BaureiheRohr Ø außen (mm)26,9H (mm)48B (mm)30a1 (mm)40a3 (mm)57a4 (mm)73a5 (mm)87S (mm)3d (mm)7Gewicht115 g / Stk.

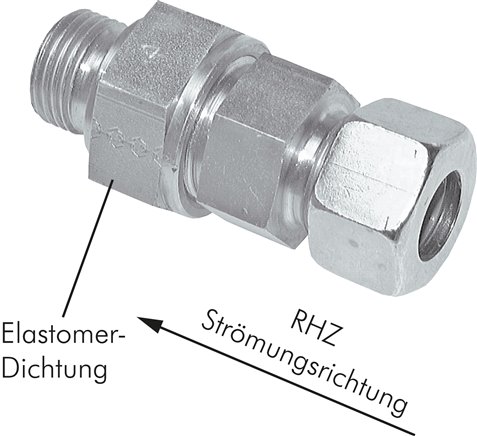

Hydraulik-Rückschlagventil 22 L (M30x2)-G 3/4", ohne Mutter & Schneidring, Stahl
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:Werkstoffohne Mutter & Schneidring, Stahl verzinktBaureiheleichte BaureiheStrömungsrichtungvom Rohr zum GewindeRohr Ø außen22 L (M30x2)EinschraubgewindeG 3/4"Betriebsdruck (bar)160Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht440 g / Stk.
FUTURA Wartungseinheit, 3-tlg., G 1/4", 0,1 - 2 bar, Baur.1, Kondensatablass automatisch, Metallbehälter
Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:28 cm?Schalttafelgewinde:M 36x1,5Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:40 cm?Öleransprechgrenze (bei 6 bar):90 l/minDurchfluss:90 - 1750 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 1/4"Druckregelbereich (bar)0,1 - 2BehälterausführungMetallbehälter mit SichtrohrKondensatablassautomatischManometeranzeige (bar)0 - 2,5BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)1,5 - 16
Zwischenflanschklappe DN65-PN25 (DIN/EN) GGG40/GGG40 epoxidbeschichtet/EPDM
Werkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BRasterhandhebel: AluminiumdruckgussMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -GWeitere Eigenschaften:AusführungZwischenflanschklappeFlanschanschlussDN65-PN25 (DIN/EN)Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)65Einbaulänge (mm)46BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)25Betriebsdruck Flüssigkeiten (gefährliche) (bar)25Betriebsdruck Gase (ungefährliche) (bar)25Temperaturbereich (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassGewicht3,6 kg / Stk.
Pneum. Klappe DN65-PN16 (DIN) GGG40/GGG40 epoxidbeschichtet/NBR, Feder-schließend
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-schließendFlanschanschlussDN65-PN16 (DIN)Werkstoff GehäuseGGG40Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteNBRDN (mm)65Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDE 012-VK11Gewicht5 kg / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 19,90 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)19,90Abblasleistung* (m3/h)497,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 19,9 bar
Kamlock-Kupplung (B) R 3"(AG), Aluminium
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffAluminiumGewindeR 3"DN (mm)75 (3)für Stecker Ø (mm)91,5PN (bar)9Gewicht650 g / Stk.
PUR-Schlauchset, 15 mtr., mit Kupplungsset, G 3/8", NW 7,2
Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit Kupplungsset*Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)14Schlauchlänge (m)15Anschlussgewinde (Außengewinde)G 3/8"Gewicht1,8 kg / Stk.
ES-Pressanschluss CEL (gerade), M 26 x 1,5 (18 L), DN16
1.170-10ES ES-Pressanschluss CEL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)NW (mm)16BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht90 g / Stk.
TÜV-Sicherheitsventil G 3/8" (DN10), 25,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)25,50Abblasleistung* (m3/h)1.078,10H95h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 25,5 bar
TÜV-Hochleist.-Sicherheitsventil G 1-1/4"(7,7bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)31GewindeG 1-1/4"Ansprechdruck (bar)7,70Abblasleistung (m3/h)3.897h (mm)23H-1 (mm)215SW (mm)55Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.31.D/G.0,8 CE0036 7,7 bar

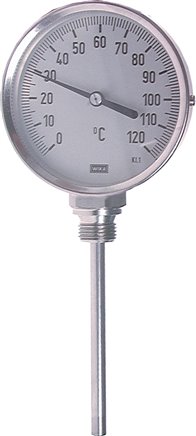

Bimetallthermometer, senkrecht D100/0 bis +120°C/200mm
Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:VerstellzeigerSchutzart:IP 43Anschluss:Außengewinde G 1/2" (Schutzrohrtyp B)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°CBetriebsdruck am Tauchschaft:max. 25 barHinweis:WIKA Typ R52Weitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (°C)0 bis +120Tauchschaftlänge L (mm)200Skalenteilung (°C)1F (mm)66H (mm)40,0Gewicht350 g / Stk.
PREVOST-MUTTER für Verbinder Ø = 32
Gerader Griff Aluminium SW 14
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:Gewicht95 g / Stk.
Reduziereinsatz 18 L-8 L (M14x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichAchtung: Bitte beachten Sie:Bei Verwendung unterschiedlicher Baureihen darf die Verschraubung nur mit dem Betriebsdruck der leichten Baureihe belastet werden.*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (1) (mm)18 LRohr Ø außen (2)8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht130 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
