45°-Einschraubwinkel Rp 3/4"(IG)-R 3/4"(AG), Messing
WE3445MS 45°-Einschraubwinkel Rp 3/4"(IG)-R 3/4"(AG), MessingWeitere Eigenschaften:WerkstoffMessingGewinde außenR 3/4"Gewinde innenRp 3/4"PN (bar)16Gewicht125 g / Stk.
Guillemin-Kupplung G 4" (IG), Aluminium, mit Verriegelung
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffAluminiumAusführungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)InnengewindeG 4"Gewicht1 kg / Stk.
Y-Steckanschluss R 1/2"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 1/2"D (mm)12Gewicht65 g / Stk.
Verteilerleiste 2 x G 3/8"-12 x G 1/4", Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 6 AbgängeGewinde Eingang2 x G 3/8"Gewinde Abgang12 x G 1/4"L (mm)216A (mm)40B (mm)18C (mm)36D (mm)20E (mm)36,0F (mm)6,5G1 (mm)6,0G2 (mm)6,0Gewicht320 g / Stk.
Gerader Steckanschluss G 1/8"-4mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:G / RG 1/8"D (mm)4Betriebsdruck (bar)-0,95 bis 16Gewicht4.3 g / Stk.
Steck-Mehrfachverteiler, 4-fach G 1/2"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/2"D (mm)10Gewicht125 g / Stk.
Muffen-Absperrventil, Rotguss/Messing, G 3/4", PN 16
Werkstoffe:Gehäuse: Rotguss, Oberteil: Messing, Dichtsitz: PTFETemperaturbereich:Wasser: 0°C bis max. +100°C, Sattdampf: 7 bar, bis max. +170°CEinsatzbereich:Flüssigkeiten, Luft, Heiz- und Hydrauliköle, Kraftstoffe und WasserWeitere Eigenschaften:GG 3/4"DN (mm)16L (mm)60PN (bar)0 bis 16H (mm)89,0R (mm)60Gewicht420 g / Stk.

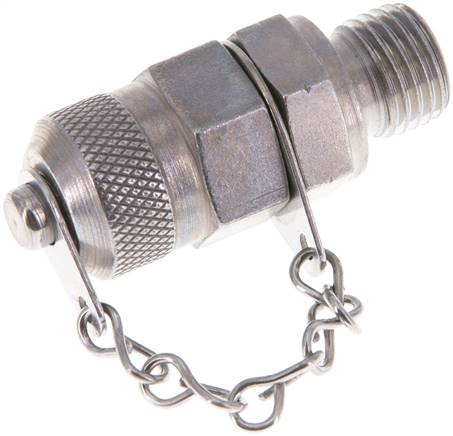

Messanschluss M16x2 - M 14x1,5 (AG), Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktEinschraubgewindeM 14x1,5Betriebsdruck (bar)630AbdichtungsformBTemperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.

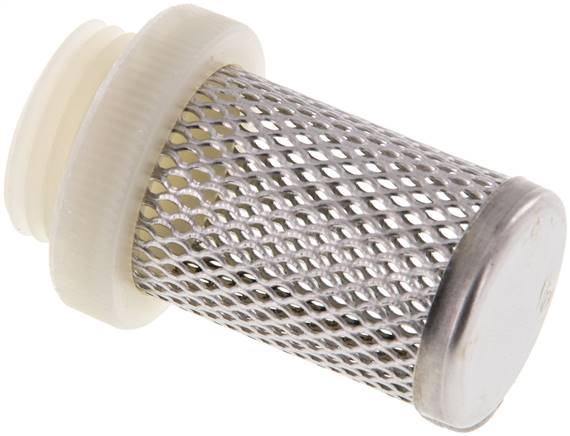

Saugkorb für Rückschlagventil G 1/2", 1.4301 / Nylon
Werkstoffe:Typ 1.4301: Gewindeteil: Nylon 6, Filter: 1.4301, Typ 1.4401: Gewindeteil und Filter: 1.4401Weitere Eigenschaften:Werkstoff1.4301 / NylonGG 1/2"A (mm)47B (mm)30Maschenweite (mm)1,2Gewicht13 g / Stk.
3/2-Wege Magnetventil, G 1/8", Federrückstellung (NC), 24 V DC
Artikelbeschreibung Werkstoffe: Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid Temperaturbereich: -5 bis +60 °C Betriebsdruck: 1,5 - 8 bar Medien: geölte und ungeölte, gefilterte Druckluft Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.) Steuerspannungen: standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen Spannungstoleranz: ± 10 % Schutzart: IP 65 Lebensdauer: min. 40 Mio. Schaltspiele Bauform Magnetspule: S (Steckergröße 0) Information: spule und Stecker liegen lose bei Eigenschaften Steuerspannung 24 V DC Funktion Federrückstellung (NC) (Luftfeder) Gewinde G1 (2x) G 1/8" Gewinde Abluft G1 (1x) G 1/8" Nennweite [mm] 3,9 Durchfluss [l/min] 500 Leistungsaufnahme (DC) [W] 2,8 Ersatzmagnetspule MAG S 24V= A [mm] 92,1 B [mm] 27 C [mm] 18 D [mm] 7,5 E [mm] 15,5 F [mm] 21 H1 [mm] 3,2 H2 [mm] 3,3 J [mm] 13 K [mm] 16,5 L [mm] 19 M [mm] 18,0 N [mm] 16 O [mm] 27,0 P [mm] 1,5 U [mm] 55,2 V [mm] 33,9 W [mm] 2 Gewicht 115/Stk Hersteller EMC

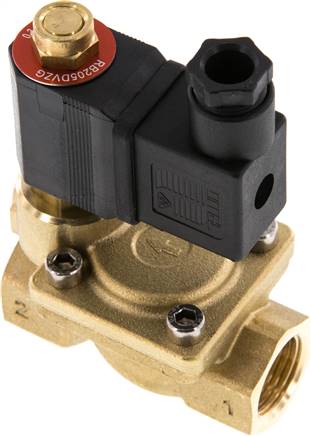

Entlastventil (NO) G 1/2" für Kolbenkompressoren, 230 VAC
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: FKMTemperaturbereich:-10°C bis +90°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageSpannung:230 V ACSchutzart:IP 65Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Zusatzbohrung M 5 für Anschluss SteuerleitungWeitere Eigenschaften:Funktionstromlos geöffnet (NO)Verwendungfür KolbenkompressorenGewindeG 1/2"Betriebsdruck (bar)1 - 16Einbaulagestehender MagnetGewicht500 g / Stk.
Schnellkupplung SK-FE-NW7,8-EURO-9MM
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit SchlauchtülleEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
3/2-Wege-Absperrventil G 1/4"-6mm, Gewindeseite entlüftend
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barFunktionsprinzip:Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Medien:Druckluft, neutrale GaseAnwendungsbeispiel:Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:AusführungGewindeseite entlüftendGG 1/4"D (mm)6Gewicht31 g / Stk.
Winkel-Absperrhahn R 1/4"-6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:RR 1/4"D (mm)6Gewicht38 g / Stk.
T-Schneidringverschraubung 8 LL (M12x1), Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureihesehr leichte BaureiheRohr Ø außen8 LL (M12x1)Betriebsdruck mit hartem Kupferrohr (bar)100Temperaturbereich (°C)-60 bis +300Gewicht46 g / Stk.
LE-Steckanschluss G 1/2"-18mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:GG 1/2"D (mm)18Gewicht65 g / Stk.

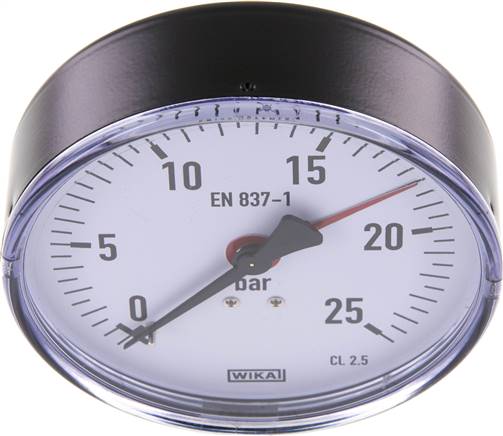

Manometer waagerecht, 100mm, 0 - 25 bar
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar, (Ø 100: Gehäuse: Stahl schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar)Anschlussgewinde:G 1/4" **, rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CAusführung:mit rotem MarkierungszeigerSchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*wird ohne roten Markierungszeiger geliefert, **mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (bar)0 - 25Skalenteilung (bar)0,5Gewicht280 g / Stk.
Kupplungsstecker (NW7,2) 8x5mm CEJN-Streamline-Schlauch
Achtung:Diese Kupplungen sind speziell für CEJN-Stream-Line-Schläuche konstruiert!Weitere Eigenschaften:WerkstoffStahl gehärtet & verzinkt (CEJN)Schlauch Ø außen x innen (mm)8x5beidseitig absperrendneinGewicht28 g / Stk.
Messing-Kugelhahn, G 1-1/4" (Außengewinde), -0,9 bis 30bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +95°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Kraftstoffe und Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:GG 1-1/4"DN (mm)32L (mm)87PN (bar)-0,9 bis 30H (mm)66R (mm)123Gewicht650 g / Stk.
Winkel-Schott-Steckanschluss 4mm, IQS-Mini
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:D (mm)4AM 10x1Emax (mm)8Gewicht11 g / Stk.

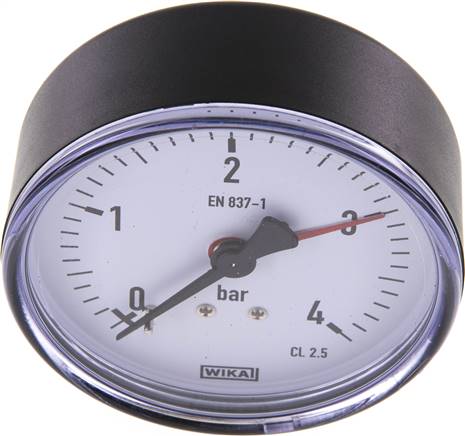

Manometer waagerecht, 80mm, 0 - 4 bar
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar, (Ø 100: Gehäuse: Stahl schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar)Anschlussgewinde:G 1/4" **, rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CAusführung:mit rotem MarkierungszeigerSchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*wird ohne roten Markierungszeiger geliefert, **mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)80Anzeigebereich (bar)0 - 4Skalenteilung (bar)0,1Gewicht140 g / Stk.

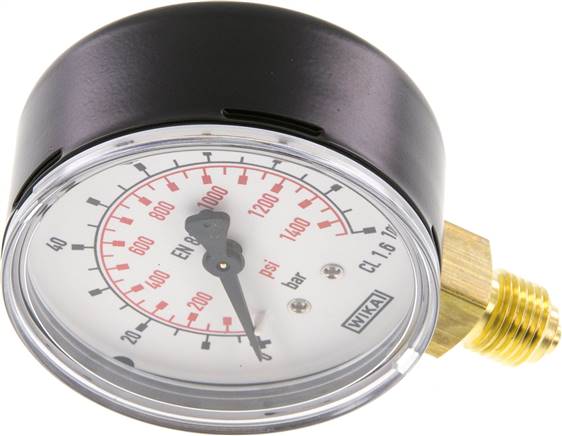

Manometer senkrecht (ST/Ms), 63mm, 0 - 100 bar, G 1/4"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8")Klasse:2,5Temperaturbereich:-20°C bis +60°CSchutzart:IP 42Zifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI*mit Zentrierzapfen für ProfildichtringHinweis:WIKA Typ 111.10Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 MesspunktenWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 bis 100AnschlussgewindeG 1/4 *Skalenteilung (bar)5AusführungGehäuse aus Stahlblech, Klasse 1,6Gewicht140 g / Stk.

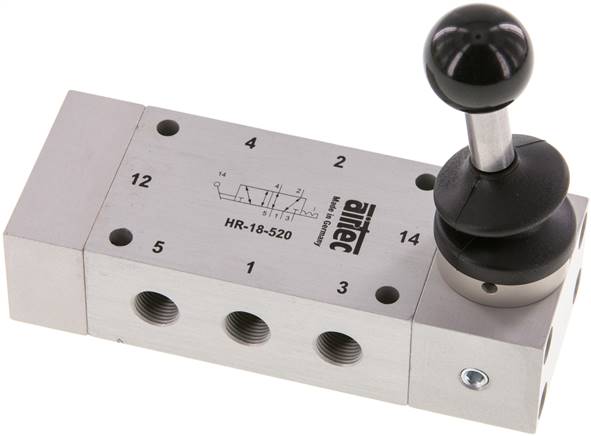

5/2-Wege Handhebelventil, Raste, G 1/8", Handhebel: Edelstahl
Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionRasteGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)0 - 12A (mm)40B (mm)25C (mm)52D (mm)30Ø E (mm)4,5Ø F (mm)25H (mm)88I (mm)31L (mm)105M (mm)18N (mm)18Gewicht310 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
