3-Wege-Flanschkugelhahn, Edelstahl, DN65-PN16 (DIN), T2
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +200°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, GetränkeOptional:pneumatischer Antrieb*** -P, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:AusführungStandardBohrungT2FlanschanschlussDN65-PN16 (DIN)Nennweite (mm)65L1 (mm)285L2 (mm)142,5Betriebsdruck (bar)0 bis 16B (mm)145d (mm)185R (mm)374t (mm)18ISO 5211F10ReparatursätzeKHFL 3/65 ES REPGewicht32 kg / Stk.
Gerade Schneidringverschr. G 1/8"-8 L (M14x1,5), 1.4571, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeG 1/8"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht35 g / Stk.
Trinkwasser-Flachschlauch, DN75-75-B, 30mtr
Werkstoffe:Thermoplastisches Polyurethan, Gewebe: 100% Polyestergarn, Storz-Kupplung: Knagge: Aluminium (geschmiedet), drehbarer Messingstutzen mit Silikon-Dichtung (KTW-zugelassen)Temperaturbereich:-30°C bis +60°C (KTW-Zulassung Kategorie "A" bis max. +23°C)Betriebsdruck:16 bar (Berstdruck: 50 bar)Eigenschaften:Trinkwasserschlauch, alterungs- und ozonbeständig, hohe AbriebfertigkeitNormen / Zulassungen:KTW-Empfehlung Kategorie "A" (Kaltwasser bis max. +23°C), DVGW-W270Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)75Schlauchlänge (m)30Storz-Alukupplung75-BKnaggenabstand89Gewicht27 kg / Stk.
TÜV-Sicherheitsventil G 3/8" (DN10), 13,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)13,50Abblasleistung* (m3/h)587,95H95h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 13,5 barGewicht220 g / Stk.
Reduziereinsatz 15 L-10 L (M16x1,5), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (1) (mm)15 LRohr Ø außen (2)10 L (M16x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht110 g / Stk.
Schrägsitzventil Messing, G 2-1/2", offen, Standard, bis 10 bar
Werkstoffe:Typ Messing: Ventilkörper: Rotguss (2-1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBRTyp 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKMTemperaturbereich:-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)Steuerdruck:4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"Durchflussrichtung:Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.Optional:Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A****Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"Weitere Eigenschaften:WerkstoffMessingAusführungStandardNullstellungoffenGewindeG 2-1/2"L (mm)178Betriebsdruck (bar)0 - 10ReparatursätzeUO 2212-10 MS REPTemperaturbereich (°C)-20 bis +85

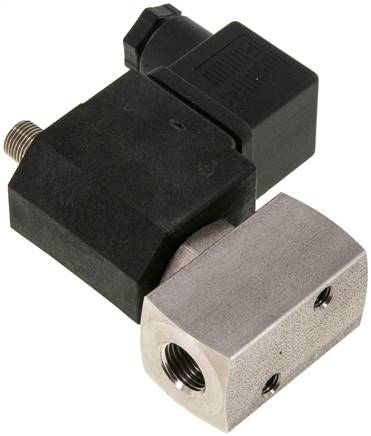

3/2-Wege ES-Magnetventil G 1/4" stromlos geöffnet (NO) 24VAC
Werkstoffe:Körper: 1.4104, Dichtung: FKMTemperaturbereich:-10°C bis +130°C, Umgebung: max. +50°CEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Achtung:Druckanschluss entgegen der Norm an Anschluss 2, Entlüftung über Anschluss 3Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geöffnet (NO)GewindeG 1/4"DN (mm)2Betriebsdruck (bar)0 - 10kv-Wert* (L/min)2,2MagnetspuleGHGewicht450 g / Stk.
Pneumat. Drehantrieb Gr. 12, doppeltwirkend, F05 (Vierkant 11)
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkendpassend für Montageflansch ISO 5211F05 (Vierkant 11)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/4"Baugröße12A (mm)50BM 6C (mm)14D (°)45VerschleißteilesatzPD 012 REPGewicht2,6 kg / Stk.
MULTIFIX Nebelöler mit elektrischer Niveauüberwachung, G 3/8", Baureihe 1
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Ölvorratsbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0 - 16 bar (mit Metallbehälter max. 20 bar*)Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:50 cm?Öleransprechgrenze (bei 6 bar):60 l/minDurchfluss:60 - 1900 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht elektrische Niveauüberwachung)Optional:Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* und Sichtrohr -M, elektrische Niveauüberwachung -NVorteile:•Befüllung mit Öl unter Druck möglich*Tropfaufsatz aus Metall/Glas-KombinationWeitere Eigenschaften:AusführungNebelöler mit elektrischer NiveauüberwachungGewindeG 3/8"BehälterausführungKunststoffbehälterBefestigungswinkelW 1KoppelpaketKP 1Eingangsdruck (bar)0 - 16Gewicht550 g / Stk.
TÜV-Sicherheitsventil G 3/8" (DN8), 14,60 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)14,60Abblasleistung* (m3/h)371,0H (mm)75h-1 (mm)12SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 14,6 bar
Druckregler, 1.4404, G 1", 0,5 - 8bar (Standard)
Durchfluss:Kv-Wert 6 m?/h, 8000 l/min* (Messing: Kv-Wert 5,5 m?/h, 6500 l/min*]Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Federhaube aus Aluminium, Spindel aus StahlTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich, ****nur für Typ 1.4404Weitere Eigenschaften:AusführungStandardWerkstoff1.4404GewindeG 1"Druckregelbereich (bar)0,5 - 8Eingangsdruck (bar)max. 30BefestigungswinkelWH 10 ESErsatzmembrane rücksteuerbar, NBR/PTFE***MEMB R10ESErsatzmembrane nicht rücksteuerbar, NBR/PTFE***MEMB R10ES-NBempfohlenes ManometerMW 1063 ESGewicht9 kg / Stk.
Hohlschrauben-Magnetventil G 1/8"-8, 2/2-Wege, 115 V AC (NC)PE-Ringstück
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACSchaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)8Betriebsdruck (bar)0 - 15

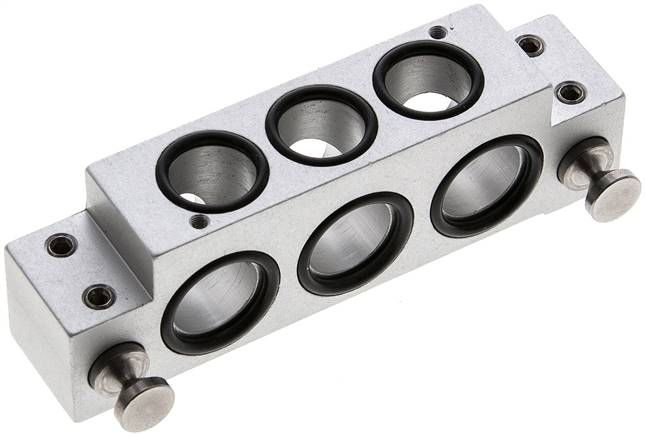

Zwischenplatte mit einem Ventilplatz Typ RF 09 Z1
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 09BeschreibungZwischenplatte mit einem VentilplatzMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht140 g / Stk.
Edelstahl-Rohrschelle, 10mm, Baugröße 1, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 1, leichte BaureiheRohr Ø außen (mm)10H (mm)32B (mm)30a1 (mm)20a3 (mm)36a4 (mm)50a5 (mm)64S (mm)3d (mm)7Gewicht75 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN10), 27,00 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Ansprechdruck (bar)27,00Abblasleistung* (m3/h)1.139,40H95h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 27 bar
Griff f. Kugelhahn 3-Wege 2 1/2" T oder L Bohrung
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM (G 2-1/2": PTFE / NBR)Temperaturbereich:-10°C bis max. +120°CSchaltstellung:Kann durch Versetzen des Handgriffes verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Eigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe (kein Benzin), Heizöl, Lösungsmittel, schwache Säuren und Laugen.Weitere Eigenschaften:AusführungErsatzgriffGewicht350 g / Stk.
Schott-Schneidringverschraubung 25 S (M36x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:AusführungSchottverschraubungWerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen25 S (M36x2)SchottgewindeM 36x2Betriebsdruck (bar)400KontermutternKOMUTT 28L/25STemperaturbereich (°C)-40 bis +120Gewicht950 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN8), 40,00 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)40,00Abblasleistung* (m3/h)978,0H (mm)82h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 40 barGewicht175 g / Stk.
Pressanschluss DKO-S (90°), M 24 x 1,5 (16 S), DN 12
1.089-8A Pressanschluss DKO-S (90°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht140 g / Stk.
Hochdruck-Kugelhahn, Stahl, 30 S (M42x2), 0 bis 400bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Weitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen30 S (M42x2)DN (mm)25L (mm)120PN (bar)0 bis 400SW (mm)14Ersatzgriffe geradeG KH SW14Ersatzgriffe gekröpftG KH SW14 GKGewicht1,9 kg / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
