Kupplungsstecker (NW10) G 3/8"(IG), Messing vernickelt, beidseitig absperrend
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 3/8"beidseitig absperrendjaTemperaturbereich (°C)-20 bis +100Gewicht100 g / Stk.

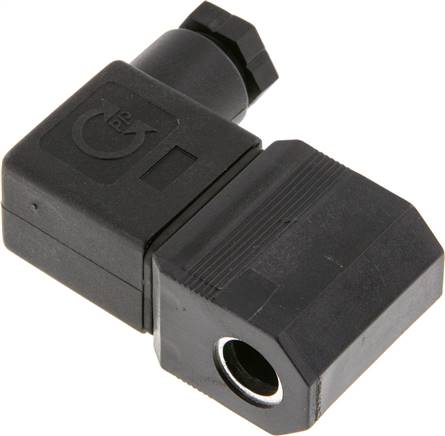

Magnetspule 12 V=, Bauform K, Steckergröße 1
Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformKSpannung12 V=Leistung7 WSteckergröße1Außenabmessung (mm)22 x 34 x 31Abstand Ankerbohrungen L (mm)31Ankerbohrungen unten D1 (mm)10,2Ankerbohrungen oben D2 (mm)10,2Ansenkung unten D3 (mm)13,0Ansenkung oben D4 (mm)13,0Gewicht90 g / Stk.
38mm Doppelrohrschelle mit Deckplatte & Tragschienenmutter zum Aufbau auf C-Trag
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Deckplatte & Tragschienenmutter zum AuBaugrößeBaugröße 5, doppeltRohr Ø außen (mm)38B (mm)30a3 (mm)106Gewicht160 g / Stk.

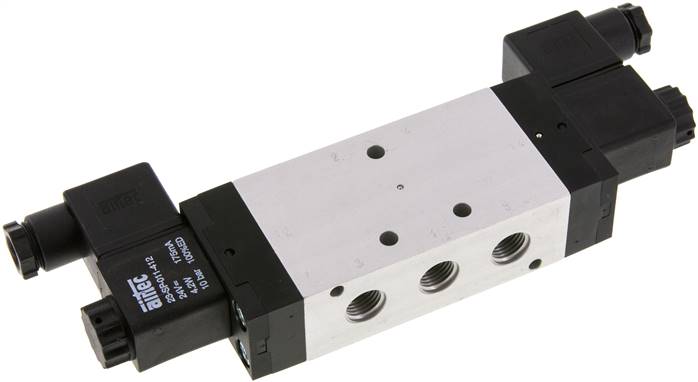

5/2-Wege Magnetimpulsventil, G 1/4", 115 V AC, 2,5 - 10 bar
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
Elektr. Hochdruck-Kugelhahn, G 1", 24 bis 240 V (AC) / 24 bis 135 V (DC), Stahl verzinkt - PN500, BSR
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBRTemperaturbereich:-20°C bis max. +100°C (G 1-1/4" bis G 2": -10°C bis max. +80°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)Optional:Kugelhahn aus Edelstahl 1.4571 -ESSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSRAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungBattery Safety ReturnSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 1"DN (mm)25Einbaulänge Kugelhahn (mm)113PN (bar)-0,3 bis 350Stellzeit (s)9ErsatzantriebeELU 230-3Medientemperatur (°C)-20 bis +100Gewicht4,2 kg / Stk.
30mm Gelenkbolzenschelle, 213 - 226mm, 1.4301 (W4)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)213 - 226Bandbreite (mm)30Gewicht340 g / Stk.
FUTURA Wartungseinheit, 2-tlg., G 3/8", 0,5 - 8 bar, Baur.2, BG 2, Metallbehälter mit Sichtrohr
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,5 - 8BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht1,7 kg / Stk.
3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 3", 0 bis 16bar
Werkstoffe:Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis max. +200°C (> G 2": -20°C bis max. +160°C)Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2": T2).Eigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)*nicht verschließbar, Oberfläche poliert, kein Montageflansch ISO 5211Weitere Eigenschaften:Ausführung3-Wege KugelhahnKugelbohrungL-BohrungGG 3"DN (mm)80L (mm)200PN (bar)0 bis 16H (mm)145R (mm)310C (mm)100,0Temperaturbereich (°C)-20 bis +160
Schlauchtülle, DIN EN 14423 G 1-1/2"-38x54mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESErsatzdichtungenSTD DR 112 PTFEGewicht500 g / Stk.
Filterregler, 1.4404, G 1/4", 0,5 - 8bar (automatischer Ablass)
Ausführung:rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE beschichtet), Filter: 1.4401Temperaturbereich:-20°C bis +80°CEingangsdruck:max. 30 barPorenweite im Filter:50 ?mMedien:geölte und ungeölte Druckluft, ungiftige GaseManometeranschluss:G 1/4"Optional:NPT-Gewinde -NPT, automatischer Ablass (Innenteile aus Messing, max. 16 bar) -AMAndere Druckregelbereiche:0,1 - 1,5 bar -1,5, 0,2 - 3 bar -3, 0,5 - 8 bar -8*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar DruckabfallWeitere Eigenschaften:Ausführungautomatischer AblassWerkstoff1.4404GewindeG 1/4"Druckregelbereich (bar)0,5 - 8Durchfluss* (L/min)800KondensatentleerungautomatischL (mm)64H (mm)246C (mm)125Schalttafelgewinde GM 45x1,5BefestigungswinkelWH 14 ESErsatzmembraneMEMB FR14 ESempfohlenes ManometerMW 1063 ESGewicht1,6 kg / Stk.

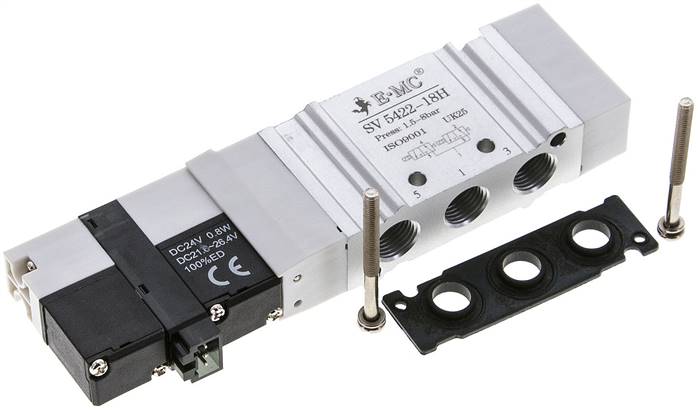

Magnetventil für S2V, 2x 3/2-Wege (NO/NO) Typ SV 5422-18H
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion2x 3/2-Wege (NO/NO)AusführungHalbmuffenventil G 1/8"CodeHGewicht115 g / Stk.

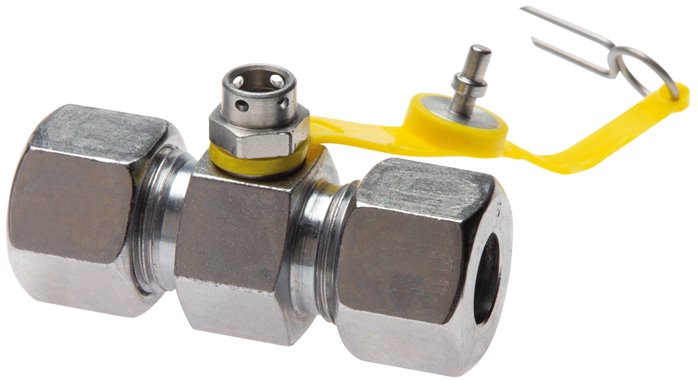

Steck-Messanschluss 28 L (M36x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Bauhöhe* (mm)38,5
Kipphebelventil 3/2-Wege, Druckeingang: Ringstück, 10 x 8 mm (außen x innen)-G 1
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbarAnwendung:Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehenWeitere Eigenschaften:Ringstück AusführungCK-AnschlussFunktion3/2-Wege, Druckeingang: RingstückAnschluss Ringstück10 x 8 mm (außen x innen)Hohlschraube GewindeG 1/4 (AG)Symbolez_k2_k.epsSymbole-1z_k3_k.epsBetriebsdruck (bar)0 - 10Gewicht75 g / Stk.

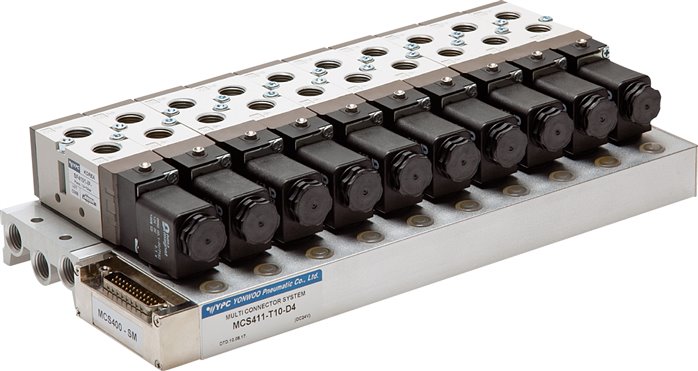

SF4000 - Terminalbox mit Sprungmodul (4 Stat.)
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF4000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)4BeschreibungTerminalbox mit SprungmodulA (mm)138,5B (mm)126,5Mehrfachanschlussplatte (Luft)MF4500-4Gewicht340 g / Stk.

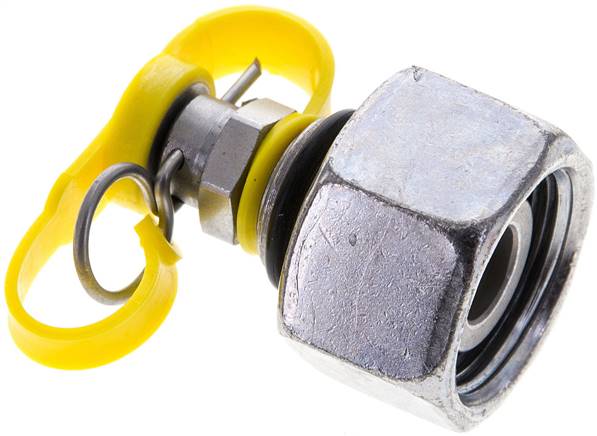

Steck-Messanschluss 15 L-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen (mm)15 LGewinde der ÜberwurfmutterM 22 x 1,5Betriebsdruck (bar)315Bauhöhe (mm)38,0Gewicht75 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 15,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)15,50Abblasleistung* (m3/h)392,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 15,5 barGewicht70 g / Stk.
Aufschraub-Schneidringverschr. G 1/4"-6 S (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen6 S (M14x1,5)InnengewindeG 1/4"Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht60 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1/2"(1,5bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)1,50Abblasleistung (m3/h)137h (mm)12H-1 (mm)66SW (mm)27Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 1,5 barGewicht175 g / Stk.
Storz-Sammelstück 2 x 75-B -> 110-A Typ STKSS ABB-K
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Weitere Eigenschaften:Ausführungmit KlappenventilStorz-Größe Eingang2 x 75-BKnaggenabstand Eingang (mm)89Storz-Größe Ausgang110-AKnaggenabstand Ausgang (mm)133NormDIN 14355Gewicht4,3 kg / Stk.

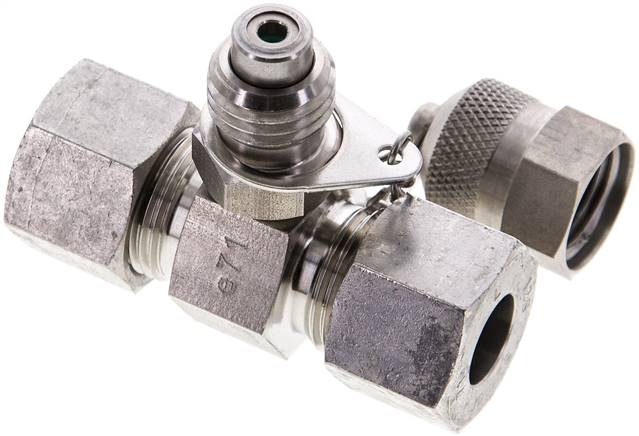

Messanschluss M16x2, 12 S (M20x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)49,0Gewicht220 g / Stk.

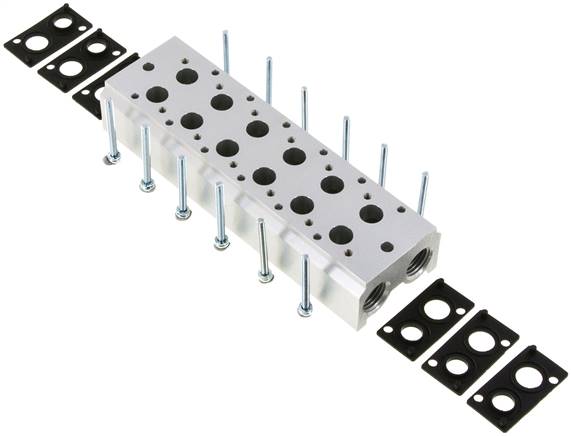

Reihenleiste (6-fach) für SF2000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PR)Gewicht270 g / Stk.
Winkel-Schneidringverschraub. NPT 1/4"-8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeNPT 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht43 g / Stk.
