Universalwerkzeug STS-EG 12-28 DGKB322678
Zum Anschrägen und Entgraten von Aluminium-Rohren, für Einstecktiefen-Kennzeichnung und zur Einkerbung von harten Oberflächen (z.B. V4A-Rohrleitungen) Für alle Durchmesser System 15-28 mm Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!

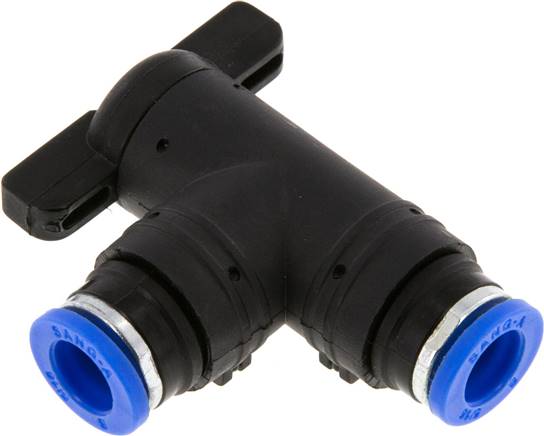

Winkel-Absperrhahn 8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:D (mm)8Gewicht21 g / Stk.
MULTIFIX Wartungseinheit (1), 2-tlg., G 3/8", 0,5 - 10 bar, mit Schutzkorb, Kondensatablass automatisch
Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:25 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:50 cm?Öleransprechgrenze (bei 6 bar):60 l/minDurchfluss:60 - 1200 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -SiVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Eingangsdruck (bar)1,5 - 16Gewicht850 g / Stk.

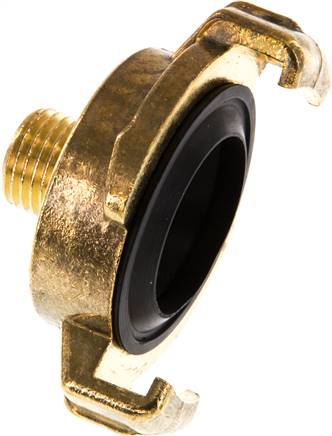

GK-Schlauchkupplung,G 1/4"(AG), Messing, 25 bar
Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Weitere Eigenschaften:WerkstoffMessingGewinde außenG 1/4"ErsatzdichtungenGKORTemperaturbereich (°C)0 bis +80Gewicht70 g / Stk.
Storz-Verbinder 100 / 90, Aluminium (geschmiedet)
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Weitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe 1100Storz-Größe 290Knaggenabstand 1 (mm)115Knaggenabstand 2 (mm)105Temperaturbereich (°C)-40 bis +110Gewicht1,5 kg / Stk.
Gerader Steckanschluss 1/2" (12,7 mm)x3/8" (9,52 mm), IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:D (mm)1/2 (12,7 mm)D1 (mm)3/8 (9,52 mm)Gewicht17 g / Stk.

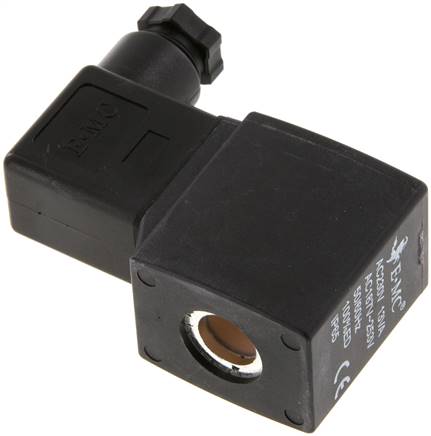

Magnetspule 12 V=, Bauform Z, Steckergröße 1
Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformZSpannung12 V=Leistung10 WSteckergröße1Außenabmessung (mm)29 x 40 x 41Abstand Ankerbohrungen L (mm)37Ankerbohrungen unten D1 (mm)11,2Ankerbohrungen oben D2 (mm)11,2Ansenkung unten D3 (mm)16,5Ansenkung oben D4 (mm)19,3Gewicht170 g / Stk.

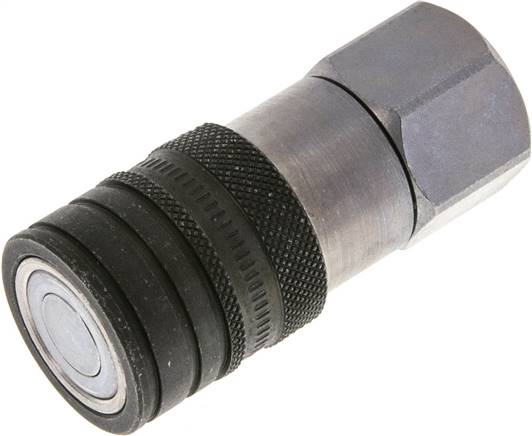

CEJN-Flat-Face-Kupplung ISO 16028, Muffe Baugr.2, G 1/2"
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungMuffeGewinde innenG 1/2"A (mm)19,7B (mm)32DN (ISO) (mm)10Baugröße2PN (bar)400Gewicht240 g / Stk.
AIRnet Werkzeug Alu-Rohrschneider 6-66 mm
Alu-Rohrschneider für PF-SeriesDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø20-50 mm

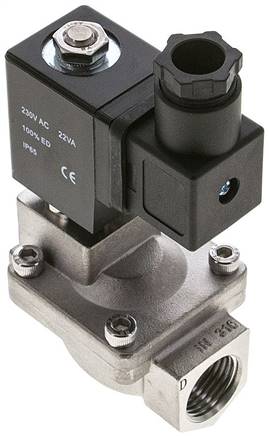

2/2-Wege ES-Magnetventil G 1/2" 230 V AC Eco 230V
Werkstoffe:Körper: 1.4408, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CLeistungsaufnahme:Gleichstrom: 13 W, Wechselstrom: 22 VA (Anzug: 40 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:P (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege ES-MagnetventilSpannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1/2"Betriebsdruck (bar)0,5 - 16DN (mm)13L (mm)66kv-Wert* (L/min)64,0Ersatzmembrane NBRSLP 12 MEM NErsatzmembrane FKMSLP 12 MEM VErsatzmembrane EPDMSLP 12 MEM EPGewicht700 g / Stk.
Kombi-Wartungseinheit, G 1/2", 0,5 - 10 bar, Kombi 1, Ablass automatisch, PE 1,5-12 bar
Ausführung:Rücksteuerbare Kombi-Wartungseinheiten bestehen aus Filter, Druckregler und Öler in einem Gerät. Der Ölbehälter ist in den Filterbehälter integriert.Werkstoffe:Gehäuse: Zinkdruckguss, Dichtungen: NBR, Kunststoffbehälter: Polycarbonat, Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis max. +50°C (Metallbehälter: 0°C bis max. +90°C)Eingangsdruck:0 - 16 bar (Metallbehälter: 0 - 25 bar)Manometeranschluss:G 1/4"Nutzbare Behälterinhalte:Baugröße 1: Filter 25 cm?, Öler: 75 cm?, Baugröße 2: Filter 75 cm?, Öler: 150 cm?Porenweite im Filter:40 ?mKondensatentleerung:manuellLieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Metallbehälter mit Sichtrohr -M*, Schutzkorb -S, halbautomatischer Ablass (0,5 - 16** bar) -HA, automatischer Ablass (Einbauautomat, 1,5 - 12 bar) -AM, automatischer Ablass (Anbauautomat, 4 - 16 bar) -AMR, abschließbar -K*Tropfaufsatz aus Metall / Glas, **in Verbindung mit Metallbehälter 0,5 - 25 barWeitere Eigenschaften:BaureiheKombi 1GewindeG 1/2"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)1.400BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW KOMBI 1Eingangsdruck (bar)1,5 - 12Temperaturbereich (°C)0 bis +50L (mm)65Gewicht1,1 kg / Stk.

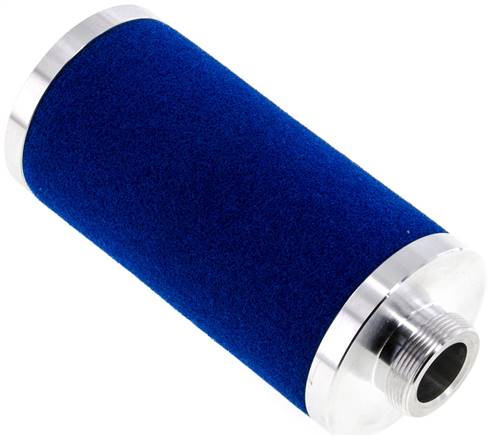

STANDARD Ersatzfilter 0,01 µm , Standard 3
Anwendung:Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.Werkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat MicrofaservliesTemperaturbereich:0°C bis max. +50°C (Metallbehälter bis max. +90°C)Staubabscheidung:> 0,01 ?m (99,999 %)Restölgehalt:0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)Eingangsdruck:1,5 - 16 bar (mit Metallbehälter 0 - 25 bar)Kondensatentleerung:halbautomatisch** (Metallbehälter: manuell)Medien:Druckluft, neutrale GaseOptional:Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 - 25 bar) -M*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.Weitere Eigenschaften:AusführungErsatzfilter 0,01 ?mBaureiheStandard 3Eingangsdruck (bar)0 - 25Temperaturbereich (°C)0 bis +90Gewicht75 g / Stk.

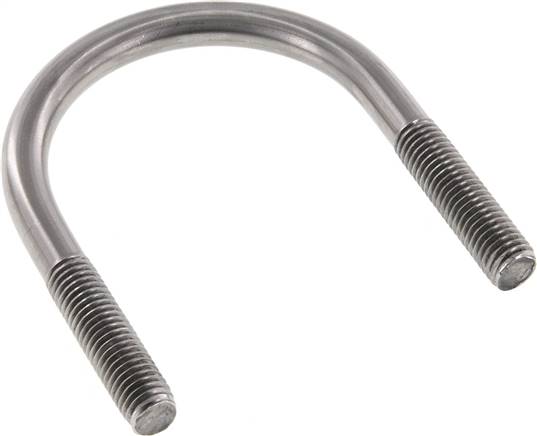

Rundstahlbügel, M 10, 60,3mm, 1.4301
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)60,3GM 10L (mm)35B (mm)71H (mm)90Passende Mutter934-M10 ESGewicht105 g / Stk.
Schnellkupplung (NW5) G 1/4"(IG), Messing, schwarz
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1/4"Verwendbar für Stecker beidseitig absperrendneinAusführungschwarze SchiebehülseTemperaturbereich (°C)-20 bis +100Gewicht36 g / Stk.

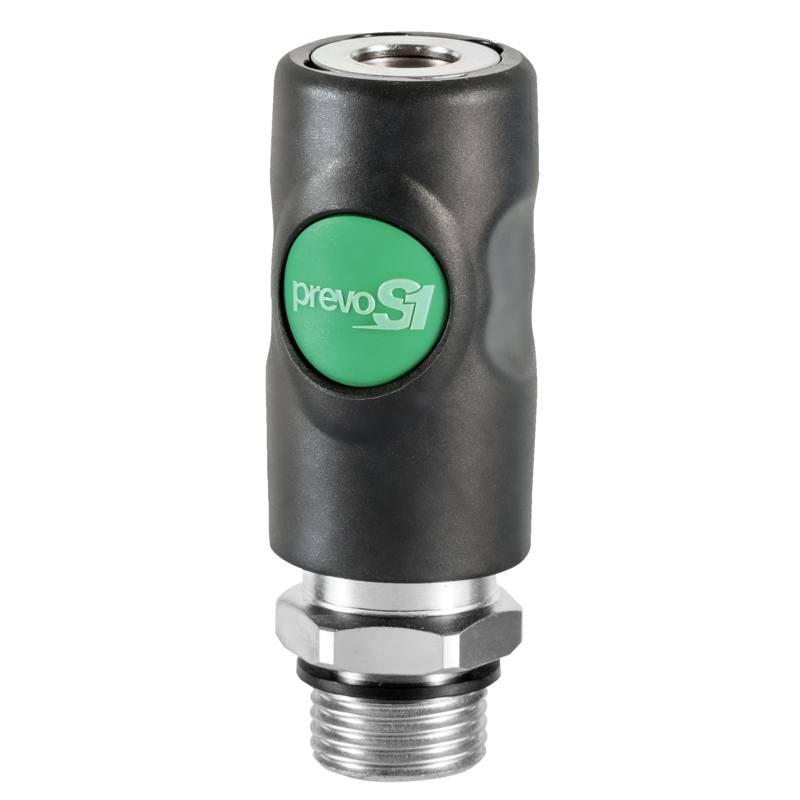

Prevost Edelstahl-Kupplung mit zylindrischem Außengewinde AG BSPP = G 1/4
Edelstahl-KupplungProfil: European 7,4 mmTechnologie: One-Push-Sicherheit(Schutz vor Peitschenhieb)Betriebsdruck: 2 bis 12 barDurchsatz bei 6 bar: 1 820l/min (?p=0,6 bar)Durchgang: 7,4 mmTemperatur: -15°C bis +70°C
3/2-Wege Magnetventil, G 1/8", Luftfederrückstellung (NC), 24 V AC, NW6
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung24 V ACRückstellung durchLuftfederFunktionFederrückstellung (NC)GewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)2 - 10Symbolez_m310hn_k.epsSymbol 2z_m311hn_k.epsGewicht220 g / Stk.
Storz-Verteiler 110-A -> 2 x 75-B, Ventilabsperrung
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Weitere Eigenschaften:Storz-Größe Eingang110-AKnaggenabstand (mm)133Storz-Größe Ausgang2 x 75-BKnaggenabstand-1 (mm)89Gewicht6 kg / Stk.

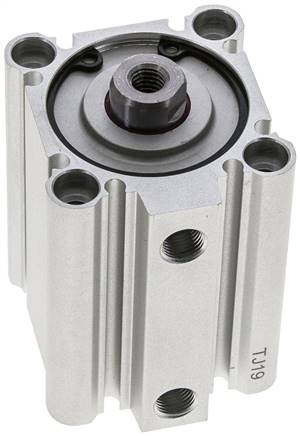

Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 30mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)40Hub (mm)30ReparatursätzeSQ 40 REPA (mm)46,5B (mm)39,5C (mm)13D (mm)16E (mm)52F (mm)8,0GG 1/8"HM 8J (mm)5,0K (mm)14L (mm)7,0M (mm)40N (mm)5,5O (mm)9 (7 tief)Q (mm)11,0Gewicht410 g / Stk.

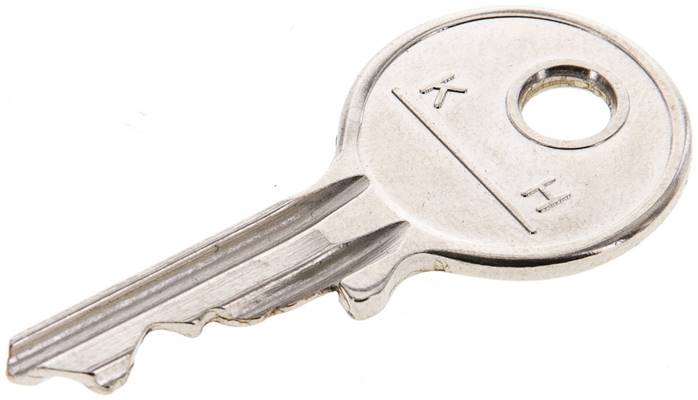

Ersatzschlüssel für Druckregler, abschließbar für Multifix 0 - 5
*Volkswagen-Schließung (wird ohne Schlüssel geliefert)Weitere Eigenschaften:AusführungErsatzschlüssel für Druckregler, abschließbarfür BaureiheMultifix 0 - 5Gewicht6.4 g / Stk.

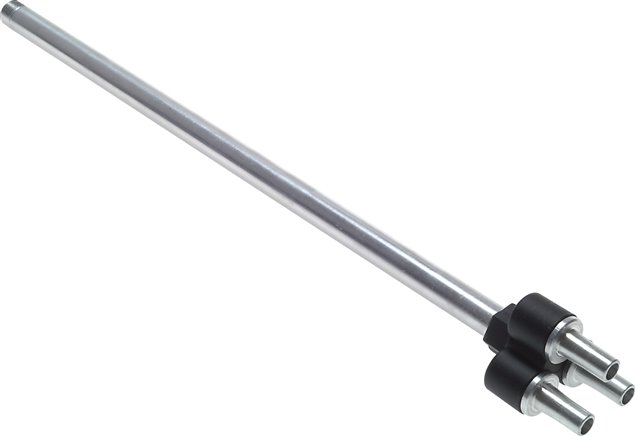

TYPHOON MultiJet 300 mm Verlängerungsrohr mit Düse
Vorteile:•kann mit jeder TYPHOON?-Blaspistole kombiniert werden, da 1/2"-27 UNS Außengewinde*wird mit Adapter für wahlweise direkte Montage in Pistole oder Montage auf Verlängerungsrohr geliefertWeitere Eigenschaften:AusführungMultiJetBemerkungVerlängerungsrohr mit DüseBeschreibung300 mm Verlängerungsrohr mit DüseGewicht105 g / Stk.
T-Schneidringverschraubung R 1/2"-12 L (M18x1,5), Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)EinschraubgewindeR 1/2"Betriebsdruck mit hartem Kupferrohr (bar)75Temperaturbereich (°C)-60 bis +300Gewicht115 g / Stk.

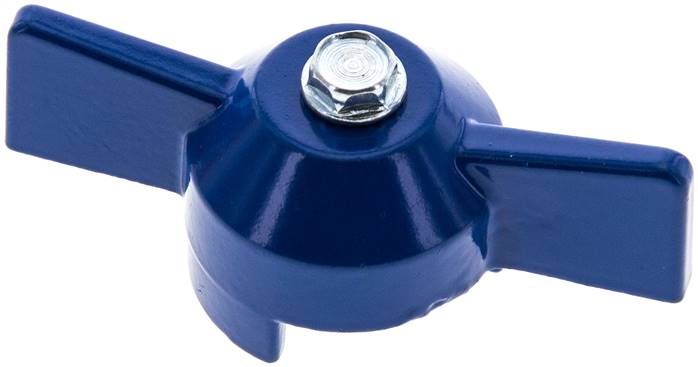

Kombigriff-blau, Größe 4, Knebel (Aluminium lackiert)
*mit Aufdruck "EN 331"Weitere Eigenschaften:FarbeblauAusführungKnebel (Aluminium lackiert)Kombigröße4Gewicht29 g / Stk.

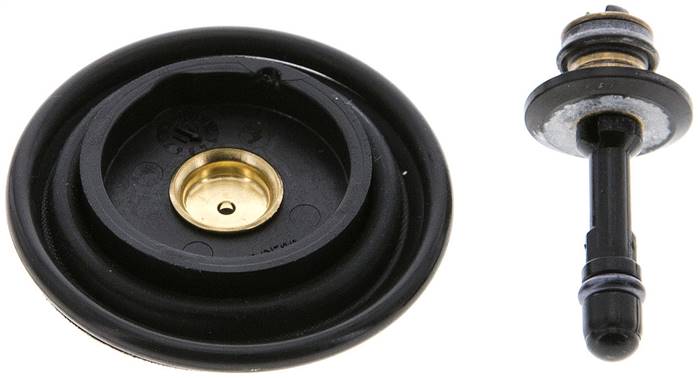

Ersatzmembrane Baureihe Futura 1 (R, FR, RB, CL)
Lieferumfang:Membrane mit Regelkolben und O-RingdichtungWeitere Eigenschaften:für Baureihe (Typ)Futura 1 (R, FR, RB, CL)Gewicht11 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
