Aufbereitung der Druckluft: Druckluft-Qualitätsklassen nach ISO 8573-1:2010

Damit Maschinen und Anlagen unter Einsatz von Druckluft zuverlässig und sicher betrieben werden können, wurden in der Norm ISO 8573-1:2010 bestimmte Anforderungen an die eingesetzte Luft definiert. Die Einteilung erfolgt in unterschiedliche Druckluftqualitätsklassen. Pro Klasse wurde festgelegt, wie viel Verunreinigungen in der Luft maximal enthalten sein dürfen. Definiert werden Qualitätsklassen für drei Bereiche: Schmutz(partikel), Wasser und Öl. Angegeben wird die Klassifizierung in Form einer dreistelligen Ziffer – diese gibt der Hersteller Ihrer Anlage vor. Sie finden diese meist in den Unterlagen vermerkt. Wenn nicht, wenden sich am besten direkt an den Hersteller, der Ihnen die Klassifizierung zur Verfügung stellen muss.

Klassifizierungs-Beispiel:

druckluftklassen-klassifizierung-schaubild-beispiel-df

Anhand der unten stehenden Tabellen für Feststoffe/Staub, Wasser & Öl können Sie nun die max. Partikelanzahl
je m³ einer Partikelgröße, den Drucktaupunkt und die Gesamtölkonzentration Ihrer Anlage herauslesen.

So geht es weiter, wenn Sie die erforderliche Druckluftqualitätsklasse vorliegen haben:

Je nach Druckluftklasse sollte der Einsatz von Kompressoren, Filtern, Adsorptionstrocknern, Kältetrocknern etc. genau geplant werden. Wir helfen Ihnen gerne dabei und suchen Ihnen die passenden Komponenten aus. Wenn Sie wünschen, beraten wir Sie auch gerne generell rund um die Themen Druckluftklassen, Partikel Konzentrationswerte, Drucktaupunkte und die richtige Druckluftaufbereitung. Rufen Sie uns einfach an unter +49 7032 95 69 313 oder nutzen Sie bequem unser Kontaktformular. Wichtig: Bitte geben Sie unbedingt Ihre Druckluftqualitätsklasse nach ISO 8573-1:2010 an!



  Feststoffe/Staub
 Klasse    max. Partikelzahl je m³
                               einer Partikelgröße
                               mit d [μm]*
   0,1 ≤ d ≤ 0,5  0,5 ≤ d ≤ 1,0
1,0 ≤ d ≤ 5,0
 0  strengere Anforderungen als Klasse 1
                              (definitionspflichtig)
 1  ≤ 20.000  ≤ 400
 ≤ 10
 2  ≤ 400.000
 ≤ 6.000
 ≤ 100
 3  -  ≤ 90.000
 ≤ 1.000
 4  -  -  ≤ 10.000
 5  -  -  ≤ 100.000



  Wasser
 Klasse Drucktaupunkt
 0  strengere Anforderungen als Klasse 1
                                  (definitionspflichtig)
 1  ≤ -70°C
 2  ≤ -40°C
 3  ≤ -20°C
 4  ≤ +3°C
 5  ≤ +7°C
 6  ≤ +10°C



  Öl
 Klasse   Gesamtölkonzentration
                                (flüssig, aerosol + gasförmig)
                               [mg/m³]*
 0    strengere Anforderungen als Klasse 1
                                (definitionspflichtig)
 1  ≤ 0,01
 2  ≤ 0,1
 3  ≤ 1,0
 4  ≤ 5,0
 5  > 5,0

*bei Referenzbedingungen 20 °C.
1 bar (a), 0% Luftfeuchte




Druckluftklassen nach ISO 8573-1:2010 - PDF

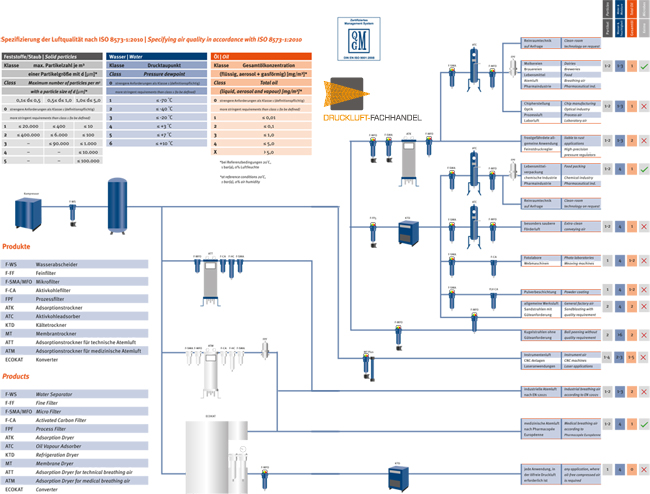

Sie benötigen eine genaue Erläuterung der Druckluftklassen und einen passenden Anleitungsfaden zur richtigen Druckluftaufbereitung mit Kältetrocknern bzw. Adsorpitonstrocknern? Dann finden Sie hier genau das Richtige. Klicken Sie einfach auf das unten stehende Bild, um die "Druckluftklassen PDF" zu öffnen. Das vergrößerte PDF öffnet sich in einem neuen Fenster. Sie benötigen Hilfe? Dann rufen Sie uns einfach an unter +49 7032 95 69 313. Wir nehmen uns gerne für Sie Zeit!

df-aufbereitungsklassen

Bitte klicken Sie zum Öffnen des PDFs auf das Bild.
Das vergrößerte PDF öffnet sich in einem neuen Fenster.
