Hohlschraube 1-fach, G 1/8", Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeG 1/8"passend für Ø Ring (mm)10,0L (mm)19SW (mm)14Gewicht14 g / Stk.
Steckanschluss m. Innengew. G 1/8"-6mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/8"D (mm)6Gewicht4.7 g / Stk.

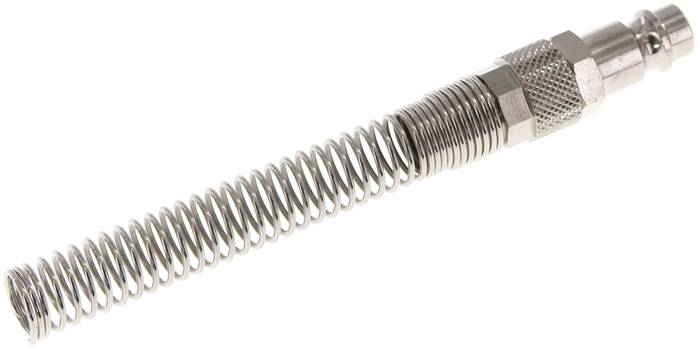

Kupplungsstecker (NW7,2) 10x8mm Schlauch m. Knickschutz, Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)10x8beidseitig absperrendneinAusführungstarrTemperaturbereich (°C)-20 bis +200Gewicht45 g / Stk.

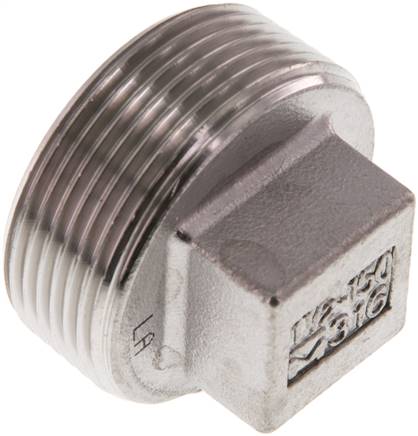

Verschlussstopfen Außenvkt. R 1-1/2", 1.4408
VS112VKES Verschlussstopfen Außenvkt. R 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/2"PN (bar)16Gewicht130 g / Stk.

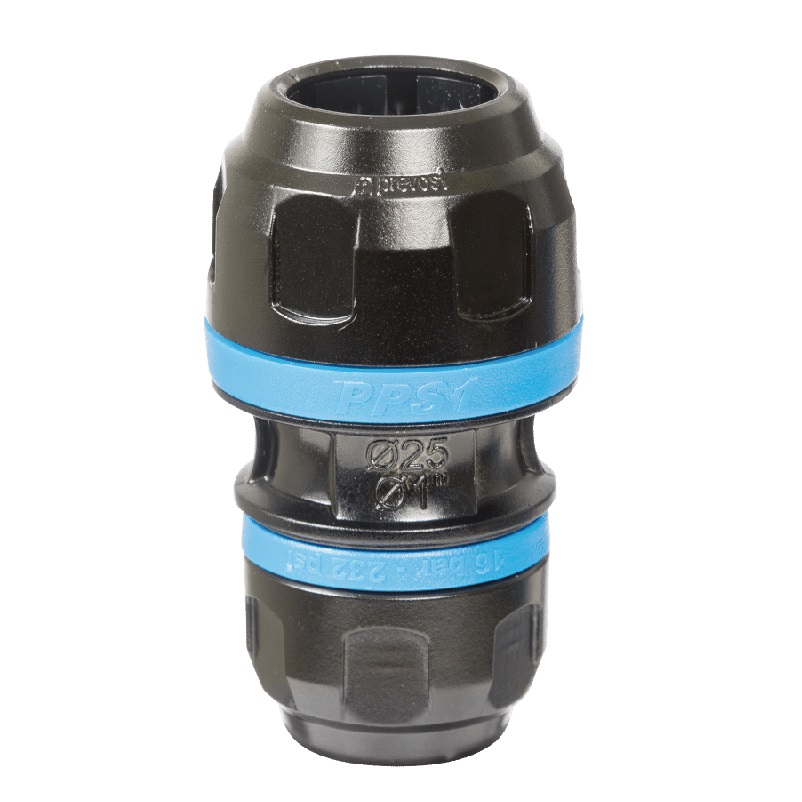

PREVOST-ROHRREDUZIERMUFFE für Rohr mit außen-Ø = 40 für Rohr mit außen-Ø = 32

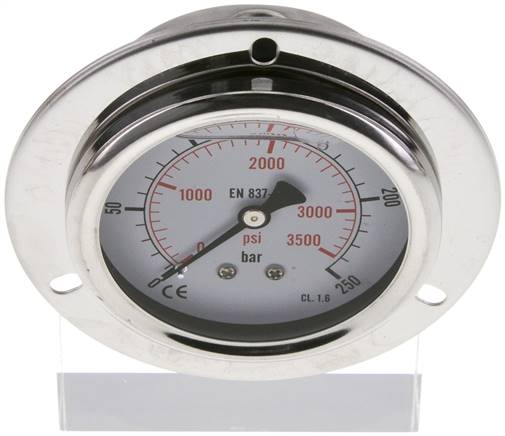

Glycerin-Einbaumanometer,Frontring, 63mm, 0 - 250 bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Frontring: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Polycarbonat (Ø 100: Instrumentenflachglas)Anschlussgewinde:G 1/4" * rückseitig, zentrisch (Ø 100: G 1/2" * rückseitig, exzentrisch)Klasse:1,6 (Ø 100: 1,0)Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 100: Anzeige in bar)Schutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 MesspunktenVorteile:•alle Manometer sind mit einer demontierbaren Drosselblende ausgestattet um Druckstöße abzudämpfen, •besonders preiswert*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 - 250AnschlussgewindeG 1/4 *Skalenteilung (bar)10Genauigkeitsklasse1,6Gewicht230 g / Stk.
AIRnet Montageschluessel D63 + Markierer, Black Serie
Montageschlüssel Mutter für Black Series Das AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegt Technische Daten: Ø 63 mm

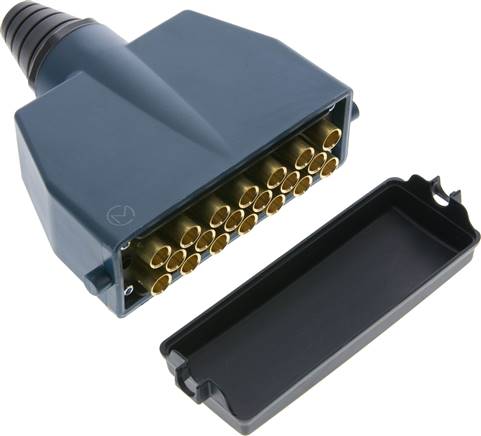

Mehrfachkupplung 20x 4mm Schl.,Stecker
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)4Anzahl der Leitungen20beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-Staubschutzdeckel für SteckerMFK STAUB 2Gewicht430 g / Stk.

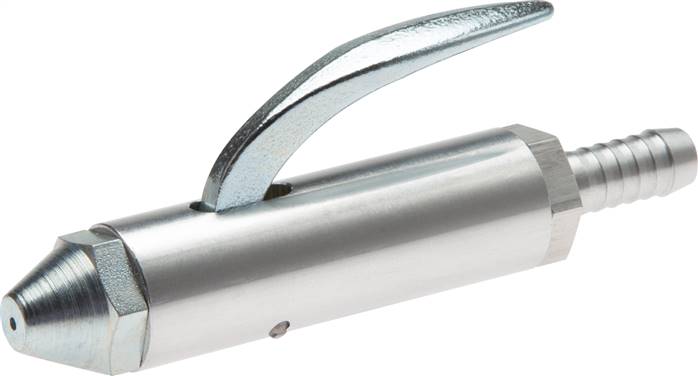

Gerader Ausblashahn, mit Kupplungsstecker NW 7,2
Werkstoffe:Körper: Messing oder Aluminium, Drücker und Düse: Stahl verzinktTemperaturbereich:-20°C bis +100°CAusführung:Robuster Ausblashahn für harte Einsatzbedingungen. Düsenanschluss: G 3/8" (IG)*StandardkupplungWeitere Eigenschaften:WerkstoffAluminiumAusführungmit KupplungssteckerAnschlussNW 7,2*Gewicht130 g / Stk.

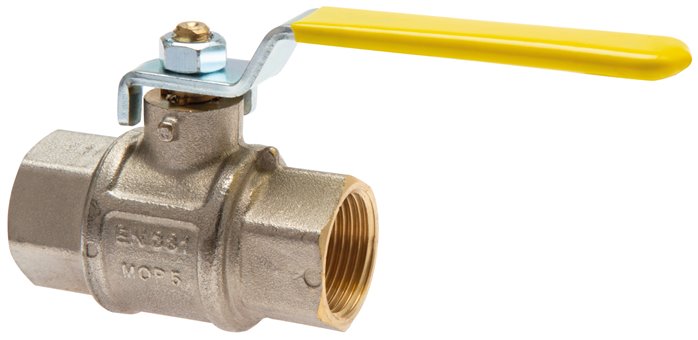

Messing-Kugelhahn, Rp 1/4", 0 bis 63bar, für Sauerstoff (Industrie)
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hart verchromt, Dichtung: PTFE / FKM, Griff: Stahl verzinktTemperaturbereich:-10°C bis +60°CEinsatzbereich:Sauerstoff (Industrie)Lieferung:Dieser Kugelhahn wird im Kunststoffbeutel verschweißt geliefert.Weitere Eigenschaften:GRp 1/4"DN (mm)10L (mm)50PN (bar)0 bis 63H (mm)44R (mm)100Gewicht230 g / Stk.
Rohrdoppelnippel G 2"-100mm, Messing
RONI20/100MS Rohrdoppelnippel G 2"-100mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 2"L (mm)100Betriebsdruck (bar)16Gewicht600 g / Stk.

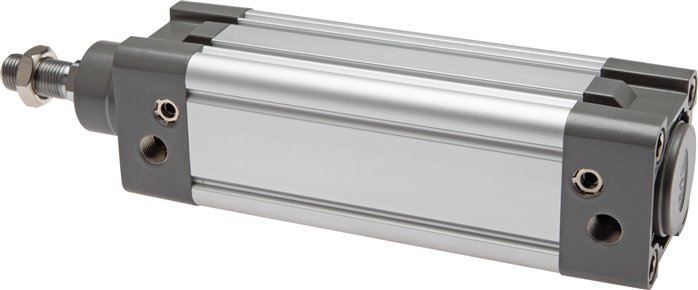

ISO 15552-Zylinder, Kolben 50mm, Hub 80mm, ECO
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 50, Hub 80, G 1/4, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.3 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø50 mmHub80 mmAnschlussG 1/4KolbenstangeStahl C45, hartverchromtKolbenstangen AGM16x1,5Kolbenstangen-Ø20 mmKolbenstangengewindeM16x1,5KolbenPOMDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).

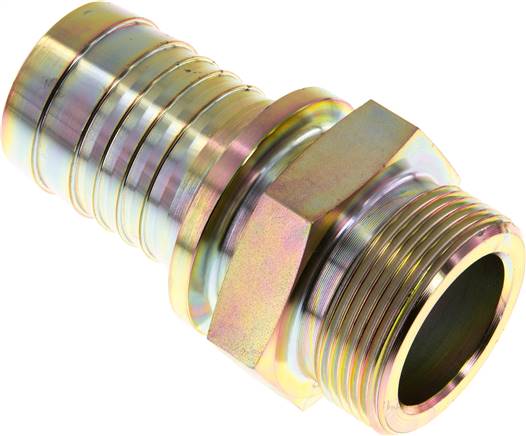

Gewindetülle, Sicherungsbund G 1-1/2"-38 (1-1/2")mm, Stahl verzinkt
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Sicherungsbund Ø (mm)53DN (mm)33Gewicht550 g / Stk.
45°-Winkel G 3/4" (IG), Messing
W3445MS 45°-Winkel G 3/4" (IG), MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"PN (bar)16Gewicht110 g / Stk.
Montagestutzen f. Schneidringverschraubungen 15 L
VOMO15L Montagestutzen f. Schneidringverschraubungen 15 LWeitere Eigenschaften:Baureiheleichte BaureiheRohranschluss15 LGewicht85 g / Stk.
18mm Gelenkbolzenschelle, 27 - 29mm, 1.4301 (W4)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)27 - 29Bandbreite (mm)18Gewicht36 g / Stk.
Gerade Schneidringverschr. M 12x1,5-8 L (M14x1,5), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeM 12x1,5Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht38 g / Stk.
Reduzierung Stecknippel 6 x Schlauch 4, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:Ausführungmetrischer Nippel - metrischer SchlauchD (mm)6D1 (mm)4Betriebsdruck (bar)-0,95 bis 16Gewicht2.3 g / Stk.
T-Steckanschluss G 3/8"-15mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:GG 3/8"D (mm)15Gewicht40 g / Stk.

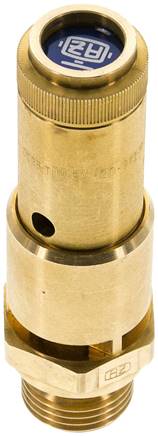

TÜV-Sicherheitsventil G 1/2" (DN10), 2,00 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)2,00Abblasleistung* (m3/h)101,50H75h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.61 CE0036 2 barGewicht210 g / Stk.
Schott-Steckanschluss 14mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturD (mm)14AM 22x1Emax (mm)21Temperaturbereich (°C)-20 bis +150Gewicht75 g / Stk.

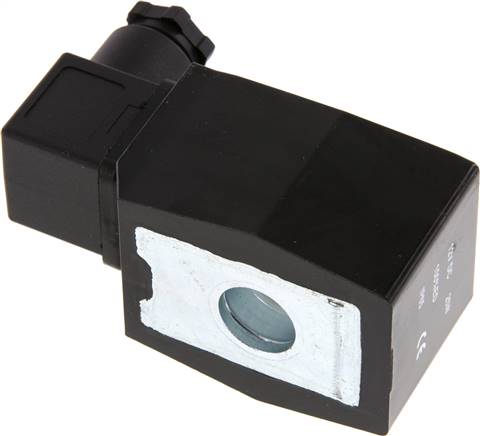

Magnetspule 24 V=, Bauform Q, Steckergröße 3
Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformQSpannung24 V=Leistung20 WSteckergröße3Außenabmessung (mm)38 x 39 x 54Abstand Ankerbohrungen L (mm)34Ankerbohrungen unten D1 (mm)16,3Ankerbohrungen oben D2 (mm)16,3Ansenkung oben D4 (mm)20,1Gewicht260 g / Stk.

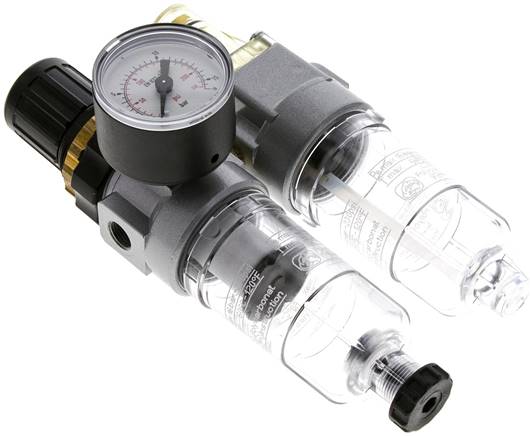

Mini-Wartungseinheit, 2-tlg., G 1/8", 0,5 - 10 bar
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8: 1,5 - 20 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •Befüllung mit Öl unter Druck möglichAusführung:Filterregler rücksteuerbar, mit angebautem ÖlerManometeranschluss:G 1/8"Schalttafelgewinde:M 30 x 1,5max. Kondensatmenge:16 cm?Porenweite im Filter:5 ?mÖleransprechgrenze (bei 6 bar):40 l/minÖlvorrat:17 cm?Öldosierung bei 250 l/min:2 - 5 Tropfen/10 minLieferumfang:Wartungseinheit einschließlich 40 mm ManometerOptional:Ausführung mit Metallbehälter*** (1,5 - 25 bar) -M, Ablassautomatik**** -AM, Ablassautomatik drucklos geschlossen**** (0 - 16 bar) -AMNCVorteile:•Handrad kann durch Herunterdrücken arretiert werden*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Tropfaufsatz aus Kunststoff, ****in Verbindung mit Metallbehälter max. 16 barWeitere Eigenschaften:GewindeG 1/8"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelWHM 30Eingangsdruck (bar)1,5 - 16Gewicht550 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
