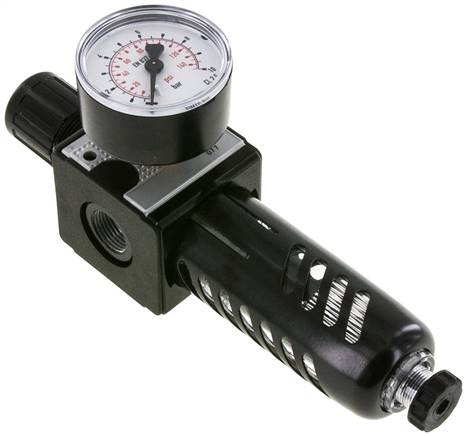

MULTIFIX Filterregler, G 3/8", 0,2 - 6bar, Baureihe 1, mit Schutzkorb
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:25 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:1600 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/8"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Eingangsdruck (bar)1,5 - 16Gewicht460 g / Stk.
Gerade Schneidringverschr. NPT 1/4"-8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeNPT 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht42 g / Stk.
MULTIFIX Membrantrockner, G 1/2", Multifix 2 Typ FMT 12-500
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Hinweis zu halbautomatischem Kondensatablass:Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Anwendung:Membrantrockner werden verwendet, um Druckluft direkt an der Endstelle zu trocknen (Kondensat vermeiden). Vor dem Membrantrockner muss zwingend eine Feinfiltration der Luft erfolgen. Wir empfehlen das Vorschalten folgender Filterkombinationen:Baureihe 1: Vorfilter Typ F 14 AM + Feinfilter FX 14 + 2 x Koppelpaket KP 1Baureihe 2: Vorfilter Typ F 12 AM + Feinfilter FX 12 + 2 x Koppelpaket KP 2 Alle Membrantrockner haben einen Eigenluftverbrauch, der von Druck und Größe abhängig ist.Eingangsdruck:4 - 12 bar*Beispiel: Bei einer Eingangstemperatur der Druckluft (ungetrocknet) von 25°C stellt sich bei einem Druchfluss von 44 l/min bei Typ FMT 14-50 ein Drucktaupunkt von 25°C - 20K = 5°C ein.Information:Lackiereinheit: Bauen Sie sich Ihre eigene Lackiereinheit aus Vor-, Feinfilter und Membrantrockner.Weitere Eigenschaften:AusführungMembrantrocknerBaureiheMultifix 2GewindeG 1/2"Eigenluftverbrauch (L/min)60max. Durchfluss bei 13 K Drucktaupunktreduzierung* (L/min)610max. Durchfluss bei 20 K Drucktaupunktreduzierung* (L/min)440max. Durchfluss bei 35 K Drucktaupunktreduzierung* (L/min)240max. Durchfluss bei 45 K Drucktaupunktreduzierung* (L/min)180L (mm)69BefestigungswinkelW 2KoppelpaketKP 2Gewicht3,6 kg / Stk.
TÜV-Sicherheitsventil G 1/2" (DN8), 2,50 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Ansprechdruck (bar)2,50Abblasleistung* (m3/h)81,0H (mm)63h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 2,5 barGewicht110 g / Stk.
Schnellkupplung (NW5) 8x6mm Schlauch, Messing, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)8x6Verwendbar für Stecker beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht36 g / Stk.

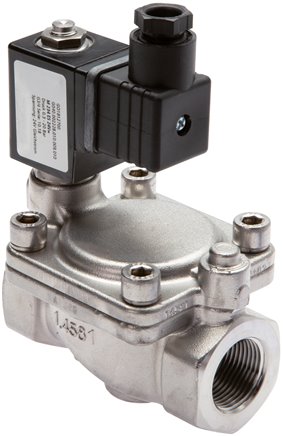

2/2-Wege ES-Magnetventil G 1-1/4", 0,5 - 16 bar, stromlos geschlossen (NC) 24V=
Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 1-1/4"Betriebsdruck (bar)0,5 - 16DN (mm)40L (mm)130kv-Wert* (L/min)500,0MagnetspuleAGewicht3 kg / Stk.

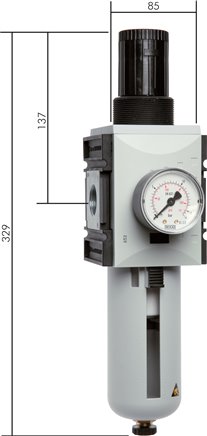

FUTURA Filterregler, G 3/4", 0,5 - 8 bar, Baureihe 4, Kondensatablass automatisch (drucklos geschlossen)
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20 (Baureihe 0 kann nicht verschlossen werden)max. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:13000 l/min, Sekundärentlüftung: 120 l/minEigenluftverbrauch:max. 1,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/4"Druckregelbereich (bar)0,5 - 8BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatisch (drucklos geschlossen)Manometeranzeige (bar)0 - 10BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)0 - 16Gewicht1,3 kg / Stk.
Flanschbefestigung f. Kompaktzylinder 40 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Flanschplatte inkl. 4 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)40A (mm)60B (mm)36C (mm)42D (mm)102E (mm)82FM 6 x 20G (mm)10H (mm)6,4I (mm)9,0K (mm)6,6L (mm)11M (mm)14Gewicht420 g / Stk.
Sicherheits-Schnellkupplung (NW7,2) 9 (3/8")mm Schlauch, Eco
Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Schlauch Ø innen (mm)9 (3/8)AusführungEcotatsächliche Nennweite (mm)7,2Betriebsdruck (bar)0 - 8Gewicht90 g / Stk.
T-Gewindestück 10x8mm, 1.4404 ohne Muttern
Betriebsdruck*:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich*:entspricht dem des eingesetzten Rohres / SchlauchesAchtung: Zubehör gleich mitbestellen!3 Stück Überwurfmuttern*bei Verwendung einer MetallüberwurfmutterWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø außen x innen (mm)10x8Gewinde für ÜberwurfmutterM 14 x 1Mutter 1.4571MCK 8 ESMutter MS vernickeltMCK 8 MSVMutter POMMCK 8 KGewicht35 g / Stk.

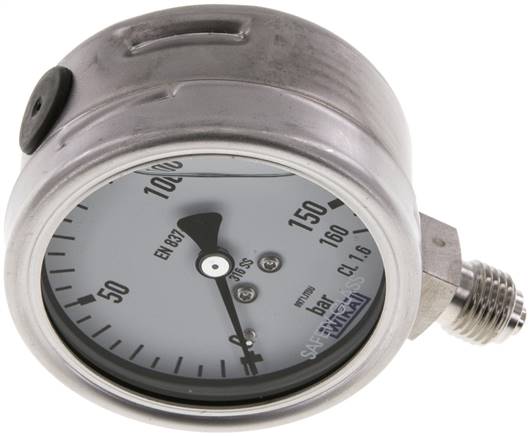

Chemie-Glycerin-Manometer senkrecht, 63mm, 0 - 160 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/4" *Klasse:1,6Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +100°CSchutzart:IP 65Hinweis:WIKA Typ 233.50Optional:Anschluss 1/4" NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 160AnschlussgewindeG 1/4 *Skalenteilung (bar)5Gewicht250 g / Stk.
Metall-Kühlmittelschlauch 200mm, G 1/8" M 10 x 1
Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)200min. Biegeradius (mm)64GewindeG 1/8"DüsenanschlussM 10 x 1DN (mm)4Gewicht90 g / Stk.

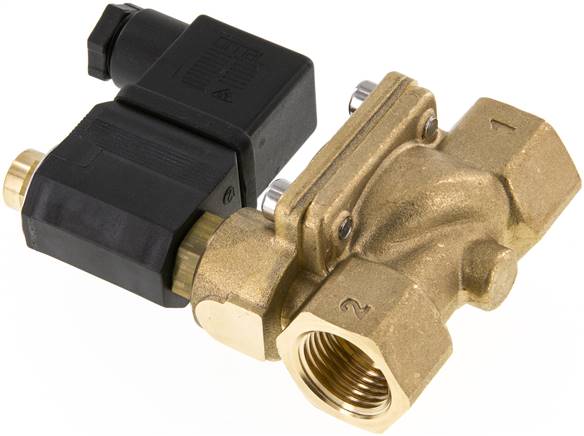

2/2-Wege Magnetventil G 1/2" stromlos geöffnet (NO),NBR 115V
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung115 V ACFunktionstromlos geöffnet (NO)GewindeG 1/2"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)13,0L (mm)67kv-Wert* (L/min)63,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht500 g / Stk.

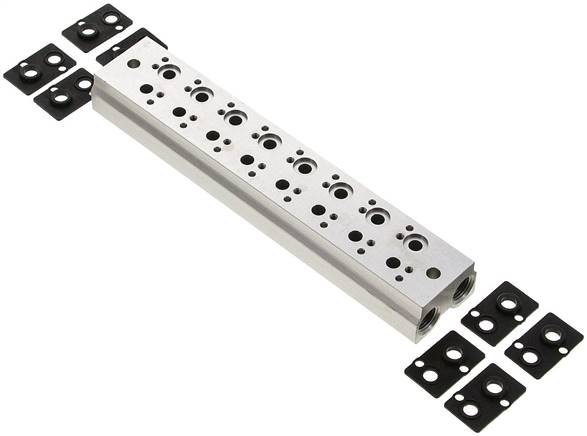

Reihenleiste (8-fach) für SF1000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/8"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PR)Gewicht185 g / Stk.
LE-Verschraubung R 3/8"-12x10mm, Messing vernickelt
Betriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 3/8"Schlauch Ø außen x innen (mm)12x10Gewicht60 g / Stk.
3/2-Wege Magnetventil, G 1/8", Federrückstellung (NC), 230 V AC (ATEX), NW 4
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung230 V AC (ATEX)Rückstellung durchFederFunktionFederrückstellung (NC)GewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)360Betriebsdruck (bar)2,5 - 10Gewicht470 g / Stk.
elektronischer Druckschalter, -1 bis 0 bar, G 1/4" (AG), 4-20mA - Standard
Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungStandardEinstellbereich (bar)-1 bis 0Überdrucksicher bis (bar)2,0Gewicht280 g / Stk.

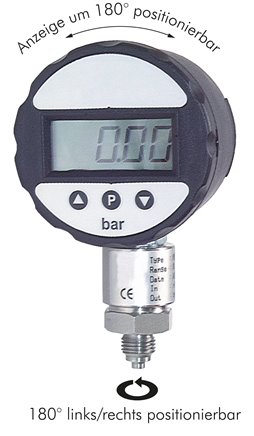

Digital-Manometer 0 - 1 bar, Abschaltzeit 32 min
Verwendung:Überall dort, wo eine hohe Messgenauigkeit zusammen mit hoher Überdrucksicherheit und Robustheit benötigt wird. Zum Beispiel zur Kalibrierung von Manometern (unter Verwendung der Handpumpe HP 40).Werkstoffe:Gehäuse: Kunststoff, Anschluss: 1.4571, Dichtung: NBR: (>= 1000 bar: 1.4571), Sensor: Keramik (>= 1000 bar: 1.4571)Anzeige:4-stellige LCD-Anzeige, Ziffernhöhe: 12,7 mmAnschlussgewinde:G 1/4" * (>= 1000 bar: G 1/2" *)Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -30°C bis +85°CZulässiger Überdruck:bis 40 bar: 3 x, bis 160 bar: 2 x, ab 250 bar: 1,5 x Skalenendwert** (ein Unterschreiten des unteren Messwertes ist nicht zulässig)Klasse:0,5Wandlungsrate:5 Messungen / SekundeAutomatische Abschaltzeit:8 min.Hilfsenergie:9V Blockbatterie, Standzeit: ca. 5.000 hSchutzart:IP 65Optional:Dauerbetrieb -D, abweichende Abschaltzeiten -4, -16, -32, -64, Dauerbetrieb bei externer 24 V DC-Versorgung (M 12-Stecker, A-codiert, 4-polig, 4-adrig) -D24, Dauerbetrieb bei externer 24 V DC-Versorgung und zusätzlicher Schaltausgang (30 V AC/DC, max. 2 A, M 12-Stecker, A-codiert, 5-polig, 5-adrig) -D24S, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 10 Messpunkten*mit Zentrierzapfen für Profildichtring, **600 bar: 1,3-fach überdruckssicherWeitere Eigenschaften:Anzeigebereich (bar)0 - 1AnschlussgewindeG 1/4 *AusführungAbschaltzeit 32 min.Überdrucksicher (bar)0 bis 3Gewicht370 g / Stk.
Klemmbackenpaar 54mm, Baugröße 6, leichte Baureihe Aluminium
GR654LKPALU Klemmbackenpaar 54mm, Baugröße 6, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 6, leichte BaureiheRohr Ø außen (mm)54H (mm)72B (mm)30a1 (mm)66a2 (mm)88a3 (mm)86a4 (mm)100a5 (mm)116S (mm)3d (mm)7Gewicht190 g / Stk.
Überwurfmutter DN8, M 16 x 1,5, Bohrung 11,8mm, 1.4301
8310800ES Überwurfmutter DN8, M 16 x 1,5, Bohrung 11,8mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301NW (mm)8GewindeM 16 x 1,5Ø Bohrung (mm)11,8Schlüsselweite (mm)19Gewicht17 g / Stk.

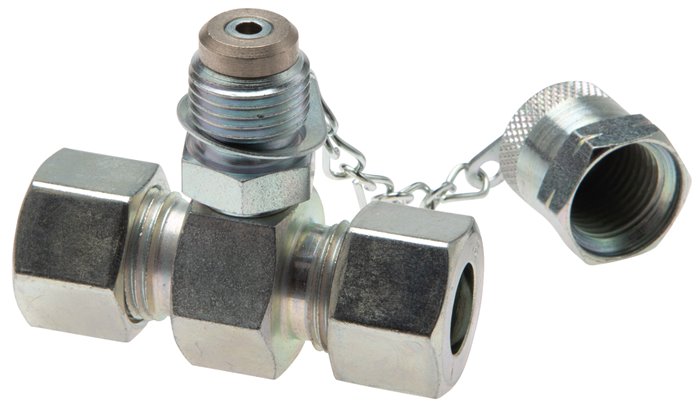

Messanschluss M16x1,5 - 38 S (M52x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen38 S (M52x2)Betriebsdruck (bar)315Bauhöhe* (mm)64,5Gewicht1,3 kg / Stk.
Spezial-Pneumatiköl,10 l (DIN 51) Sonderöl für hohes Kondensataufkommen
Temperaturbereich:-35°C bis +85°CWeitere Eigenschaften:BeschreibungSonderöl für hohes Kondensataufkommen z.B. bei UmgebungstempGebinde10 l (DIN 51)Gewicht9 kg / Stk.
Schneidring Stahl verzinkt mit Elastomerdichtung 25 S (M36x2)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen25 S (M36x2)Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht24 g / Stk.
