Polyurethan-Schlauch 10 x 8 mm, natur
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)10 x 8FarbenaturBetriebsdruck (bar)8min. Biegeradius (mm)45Gewicht39 g / Stk.
Polyamid-Schlauch, 16 x 12 mm, blau, Meterware
Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluftleitungen, Druckluftbremsleitungen, Hydraulikleitungen und Kraftstoffleitungen. Vorteile: •hoher Betriebsdruck, •gute mechanische Widerstandskraft, •gute chemische Resistenz, •ideal für Vakuumanwendungen, •Farbe schwarz: UV-beständig, •schleppkettentauglich Temperaturbereich: -60 bis +130 °C Shore-Härte: 65 D Rollenlänge Meterware: 50 mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 83%, +40°C: 71%, +50°C: 62%, +60°C: 55%, +70°C: 49%, +80°C: 45%, +90°C: 41%, +100°C: 37%, +110°C: 34%, +120°C: 31%, +130°C: 29% Weitere Eigenschaften: Schlauchdurchmesser außen (mm) 16 Schlauchdurchmesser innen (mm) 12 Farbe blau Betriebsdruck (bar) 19 min. Biegeradius (mm) 95 Gewicht (g / m) 95
Manometer Profildichtring, Kupfer, G 1/8"
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoffKupferfür GewindeG 1/8"Außen Ø (mm)8,0Innen Ø (mm)4,1Höhe (mm)2,7Gewicht0.7 g / Stk.
1-Ohr-Schlauchschelle 15,3 - 17,5mm, Edelstahl
Werkstoffe:1.4307 (W4), Einlagering: 1.4310Verwendung:1-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Der Einlagering bewirkt eine absolut sichere Rundum-Abbindung und findet bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen Verwendung. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbarWeitere Eigenschaften:AusführungStandardØ Spannbereich (mm)15,3 - 17,5Bandbreite (mm)6Gewicht2.5 g / Stk.
Reduziernippel G 1"(AG)-G 1/2"(IG), Messing
Weitere Eigenschaften:WerkstoffMessingGewinde außenG 1"Gewinde innenG 1/2"PN (bar)16L (mm)6SW (mm)36Gewicht95 g / Stk.
Doppelnippel G 1/2"-G 1/4", Messing/Rotguss
Weitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 1/2"Gewinde-1G 1/4"PN (bar)16SW (mm)24Gewicht40 g / Stk.
Dichtring aus Kupfer, für M 5 (5,2x8,9x1,0 mm)
Weitere Eigenschaften:für GewindeM 5D1 (mm)5,2D2 (mm)8,9H (mm)1,0Gewicht0.3 g / Stk.
Gerade Schneidringverschr. G 1/4"-8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht43 g / Stk.
Druckluftschlauch DLS-SK-SF 15,5-10/5m DGKD730032

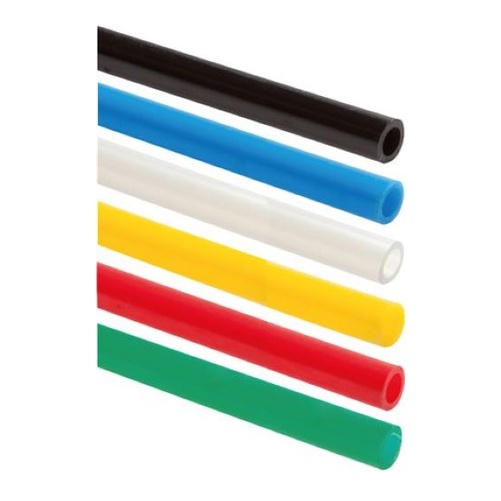

Polyamid-Schlauch, 6 x 4 mm, blau, 25 mtr. Rolle
Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluftleitungen, Druckluftbremsleitungen, Hydraulikleitungen und Kraftstoffleitungen. Vorteile: hoher Betriebsdruck gute mechanische Widerstandskraft gute chemische Resistenz ideal für Vakuumanwendungen Farbe schwarz: UV-beständig schleppkettentauglich Temperaturbereich: -60 bis +130 °C Shore-Härte: 65 D Weitere Eigenschaften: Ausführung 25 mtr. Rolle Schlauch Ø außen x innen (mm) 6 x 4 Farbe* blau Betriebsdruck (bar) 27 Rollenlänge (m) 25 min. Biegeradius (mm) 35 Gewicht 420 g / Stk.
Gerader Steckanschluss R 1/4"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 1/4"D (mm)4Gewicht15 g / Stk.
12mm Schlauchschelle 16 - 25mm, Stahl verzinkt (W1) (ABA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (ABA)AusführungStandardØ Spannbereich (mm)16 - 25SW (mm)7Gewicht18 g / Stk.
Polyamid-Schlauch, 6 x 4 mm, natur, Meterware
Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluftleitungen, Druckluftbremsleitungen, Hydraulikleitungen und Kraftstoffleitungen. Vorteile: •hoher Betriebsdruck, •gute mechanische Widerstandskraft, •gute chemische Resistenz, •ideal für Vakuumanwendungen, •Farbe schwarz: UV-beständig, •schleppkettentauglich Temperaturbereich: -60 bis +130 °C Shore-Härte: 65 D Rollenlänge Meterware: 50 mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 83%, +40°C: 71%, +50°C: 62%, +60°C: 55%, +70°C: 49%, +80°C: 45%, +90°C: 41%, +100°C: 37%, +110°C: 34%, +120°C: 31%, +130°C: 29% Technische Daten: Schlauch-ø außen 6 mm Schlauch-ø innen 4 mm Farbe Natur max. Betriebsdruck bei 23 °C 27 bar min. Temperaturbereich -60 °C max. Temperaturbereich +130 °C min. Biegeradius 30 mm
Schott-Steckanschluss 6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)6AM 14x1Emax (mm)11Gewicht23 g / Stk.
T-Steckanschluss 12mm-8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)12D1 (mm)8Gewicht30 g / Stk.
Kupplungsstecker (NW5) 6x4mm Schlauch, Messing vernickelt, Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)6x4beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +200Gewicht14 g / Stk.
Wanddose (Luftweiche) G 1/2"-3 x G 1/2", Endverteilerdose ohne Durchgangsgewinde
Temperaturbereich: -10°C bis +50°C Vorteile: Messingeinsätze mit Planflächen erlauben Abdichtung durch Verkleben oder Dichtring und widerstehen auch größeren Querkräften Weitere Eigenschaften: Bauform mit 3 Abgängen Ausführung Endverteilerdose ohne Durchgangsgewinde Eingangsgewinde oben G 1/2" Abgangsgewinde vorne 3 x G 1/2" Gewicht 175 g / Stk.
Stecknippel STNP-MS-NW7,2-G3/8i DGKE700217
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Polyamid-Schlauch, 14 x 12 mm, schwarz, Meterware
Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)14 x 12Farbe*schwarzBetriebsdruck (bar)10Rollenlänge (m)50min. Biegeradius (mm)95Gewicht46 g / Stk.
AIRnet Aufschraubsteckverbinder STV-GES22-G1/2i DGKE822332
Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Messing NBR-Dichtung Frei von Silikon Technische Daten System/Ø 22 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Schnellkupplung SK-NW7,2-G1/4i DGKE700004
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schott-Steckanschluss 4mm, IQS-Standard, aus Kunststoff
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)4AM 12x1,5Emax (mm)8Gewicht6.4 g / Stk.
AKTION Starter-Set Rohrleitung 25 m x 22 mm inkl. Zubehör
Polyurethan-Schlauch 16 x 11 mm, schwarz
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)16 x 11FarbeschwarzBetriebsdruck (bar)10min. Biegeradius (mm)55Gewicht130 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
