20mm Gelenkbolzenschelle, 47 - 51mm, 1.4016 (W2)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)47 - 51Bandbreite (mm)20Gewicht75 g / Stk.
Gerade Schneidringverschraubung 6 LL (M10x1), Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureihesehr leichte BaureiheRohr Ø außen6 LL (M10x1)Betriebsdruck mit hartem Kupferrohr (bar)100Temperaturbereich (°C)-60 bis +300Gewicht22 g / Stk.
Gerader Steckanschluss 8mm-6mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturD (mm)8D1 (mm)6Temperaturbereich (°C)-20 bis +150Gewicht23 g / Stk.
Wanddose mit G 3/4" (IG) und 2 Standard-Schnellkupplungen NW7,2
Werkstoffe:Körper: Kunststoff, Messing (Sicherheits-Druckknopfkupplungsdosen zusätzlich Stahl, Aluminium), Dichtung: NBRTemperaturbereich:-10°C bis +50°CBetriebsdruck:-0,95 bis 15 bar (Sicherheits-Druckknopfkupplungsdosen: 0 - 12 bar)Weitere Eigenschaften:Ausführung2 Standard-KupplungsdosenEingangsgewinde obenG 3/4"Abgang2 x Kupplungsdosen NW 7,2Gewicht350 g / Stk.

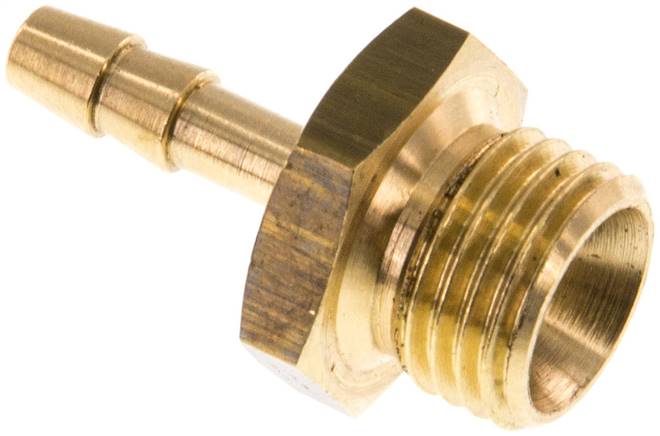

Gewindetülle G 1/4"-4mm, Messing
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Schlauch Ø innen (mm)4SW (mm)17PN (bar)16Gewicht14 g / Stk.

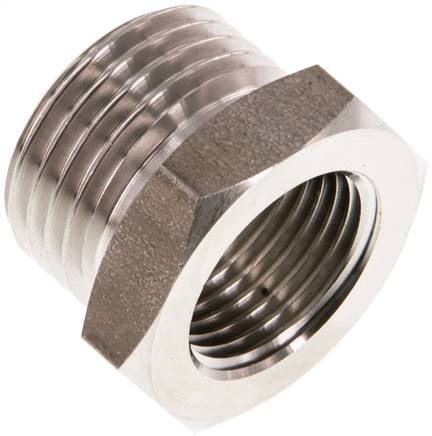

Reduziernippel G 1/2"(AG)-G 3/8"(IG), 1.4571
RN1238ES Reduziernippel G 1/2"(AG)-G 3/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2"Gewinde innenG 3/8"PN (bar)40L (mm)6SW (mm)24Gewicht23 g / Stk.
12mm Schlauchschelle 150 - 170mm, 1.4301 (W4) (NORMA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)AusführungStandardØ Spannbereich (mm)150 - 170SW (mm)7Gewicht60 g / Stk.
Polyethylen-Schlauch 5/16" x 4,7 mm, schwarz
Werkstoffe:LD-PE, Farbe Natur entspricht FDA 21 CFR 177.2600 (c) und NSF 51Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:50 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)5/16 x 4,7Außen Ø (mm)7,94FarbeschwarzBetriebsdruck (bar)16min. Biegeradius (mm)38Gewicht30 g / Stk.
T-Steckanschluss 6mm Steckn./Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Lösering: POM, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickeltTemperaturbereich:-20°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTWeitere Eigenschaften:D (mm)6D1 (mm)6Gewicht5.4 g / Stk.

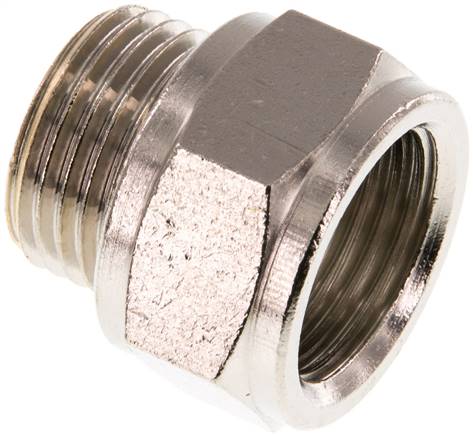

Gewindeverlängerung G 1/2"-16mm, Messing vernickelt
RN1212MSV Gewindeverlängerung G 1/2"-16mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/2"Gewinde innenG 1/2"L (mm)16PN (bar)16SW (mm)27Gewicht50 g / Stk.
Schnellkupplung (NW7,2) 13 (1/2")mm Schlauch, Messing, für Stecker beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendjatatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Schlauchverbindungsrohr SLVR 9mm DGKE770251
Messing Schlauchverbindungsrohr Messing Technische Daten Inhalt 1 für Schlauch-Durchmesser 9 mm innen mm
90°-Winkel Rp 1/2"-Rp 1/2", Temperguss verzinkt
W12ST 90°-Winkel Rp 1/2"-Rp 1/2", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 1/2"Gewinde-1Rp 1/2"PN (bar)25Gewicht110 g / Stk.
12mm Schlauchschelle 50 - 70mm, Stahl verzinkt (W1) (IDEAL)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (IDEAL)AusführungStandardØ Spannbereich (mm)50 - 70SW (mm)7Gewicht39 g / Stk.
Eck - Rückschlagventil 1/2x3/8 mit Verschraubung für 6 mm AD
PUR-Spiralschlauch, 170mm, mittelschwer, Standard
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformmittelschwerSchlauch Ø innen (mm)170min. Biegeradius (mm)170Betriebsdruck (bar)-0,10 bis 0,40Rollenlänge (m)30Gewicht1,3 kg / Stk.

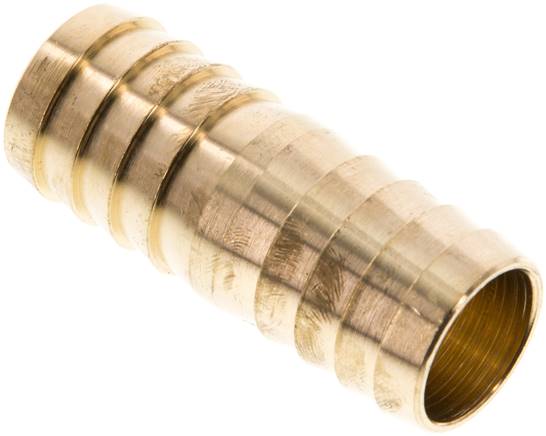

Schlauchverbindungsrohr 19 (3/4")mm-19 (3/4")mm, Messing
Weitere Eigenschaften:WerkstoffMessingSchlauch 1 Ø innen (mm)19 (3/4)Schlauch 2 Ø innen (mm)19 (3/4)Gewicht34 g / Stk.
Schnellkupplung (NW7,2) 10mm Schlauch, Messing, für Stecker beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)10Verwendbar für Stecker beidseitig absperrendjatatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
Schnellkupplung (NW7,2) G 1/2"(AG), Messing, für Stecker beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendjaAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht90 g / Stk.

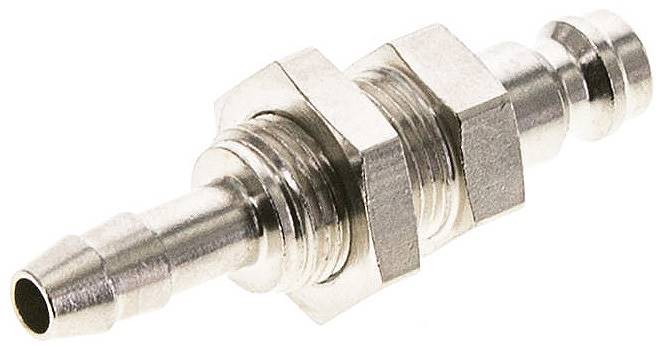

Schott-Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)6 (1/4)beidseitig absperrendneinAusführungStandardAM 12x1Emax (mm)10Temperaturbereich (°C)-20 bis +200Gewicht27 g / Stk.
Kupplungsstecker (NW7,2) G 1/8"(IG), Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 1/8"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht16 g / Stk.
Schnapp-Schlauchschelle, Nylon, 13 - 15mm
Werkstoffe:NylonVorteile:•einfache Montage mit einer Zange, •Lösen durch seitliches Auseinanderschieben der VerzahnungWeitere Eigenschaften:Ø Spannbereich (mm)13 - 15Breite (mm)7,2Gewicht3.1 g / Stk.
Gerader Steckanschluss 28mm-28mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)28D1 (mm)28Gewicht100 g / Stk.
Rohrleitungsdose RLD-BT 22-3xSK Schneider | AIRnet
Endverteilerdose Basis+Top mit Universalkupplungen
