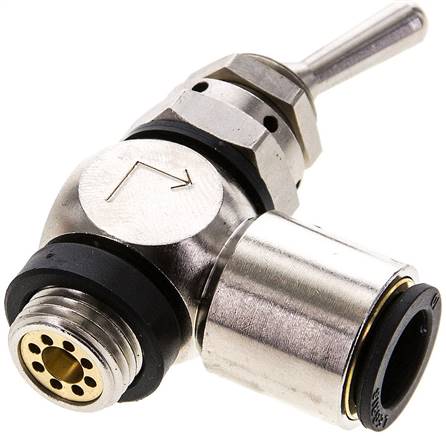

Kipphebelventil 3/2-Wege, Druckeingang: Hohlschraube, 10 mm (außen)-G 1/4" (AG)
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbarAnwendung:Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehenWeitere Eigenschaften:Ringstück AusführungSteckanschlussFunktion3/2-Wege, Druckeingang: HohlschraubeAnschluss Ringstück10 mm (außen)Hohlschraube GewindeG 1/4 (AG)Symbolez_k2_k.epsSymbole-1z_k3_k.epsBetriebsdruck (bar)0 - 10Gewicht75 g / Stk.
Edelstahl-Rohrschelle, 32mm, Baugröße 5, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)32H (mm)64B (mm)30a1 (mm)52a3 (mm)70a4 (mm)86a5 (mm)100S (mm)3d (mm)7Gewicht150 g / Stk.

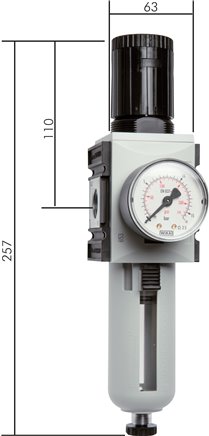

FUTURA Filterregler, G 3/8", 0,5 - 8 bar, Baureihe 2, BG 2, Metallbehälter mit Sichtrohr
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20 (Baureihe 0 kann nicht verschlossen werden)max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:G 3/8": 4500 l/min, G 1/2": 5200 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/8"Druckregelbereich (bar)0,5 - 8BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht900 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 19,00 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)19,00Abblasleistung* (m3/h)476,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 19 barGewicht70 g / Stk.
MULTIFIX Filter, G 1/8", Baur. 0, Metallbehälter ohne Sichtrohr, Metallbehälter
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CPorenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:1,5 - 16 bar (bei Verwendung von Koppelpaket max. 12 bar, mit Metallbehälter max. 20 bar*)max. Kondensatmenge:16 cm?Durchfluss:1000 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter* ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Metallbehälter MB mit Ablassautomatik AM / AMNC: max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:GewindeG 1/8"BehälterausführungMetallbehälter ohne SichtrohrKondensatablasshalbautomatischBefestigungswinkelW 0KoppelpaketKP 0Ersatzfilter 5 ?mFILTER 1Eingangsdruck (bar)1,5 - 20Gewicht320 g / Stk.
Pressanschluss DKR (90°), G 1/8"
1.243-2-4A Pressanschluss DKR (90°), G 1/8"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/8"DN (mm)6BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht33 g / Stk.
3/2-Wege Magnetventil, G 1/8", Federrückstellung (NC), 12 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=AusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NC)GewindeG 1/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbolz_ysvnc_k.epsGewicht115 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN8), 28,00 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/2"Ansprechdruck (bar)28,00Abblasleistung* (m3/h)691,0H (mm)75h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 28 bar
Einsteck-Widerstandsthermometer Pt100 (2-Leiter), 6x100mm
Werkstoffe:Schutzrohr: 1.4571Temperatur- und Messbereich:-10°C bis +350°CMesselement:1 x Pt100 (2-Leiter)Elektrischer Anschluss:1 mtr. Glasseide-Edelstahlgeflecht, Kabelaustritt mit VA-Knickschutzfeder, Leitung nicht feuchtedicht, nur für trockene UmgebungWeitere Eigenschaften:Hülsendurchmesser (mm)6Nennlänge (mm)100Gewicht50 g / Stk.
Einring-Klebemuffen-Kugelhahn, PVC-U, 32mm (Wasserausf.)
Vorteile:•radial ein- und ausbaubar, •ausspülsichere Kugel, •optimale DurchflusseigenschaftenTemperaturbereich:0°C bis +60°C, (Werkstoff PP-H: 0°C bis +100°C)*bei Delta p = 1 barWerkstoffe:Gehäuse und Kugel: PVC-U, Kugelsitz: PEBetriebsdruck:0 - 16 barAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenEPDMInnen Ø D (mm)32DN (mm)25H (mm)98L (mm)22Z (mm)54E (mm)69B (mm)69C (mm)85Durchfluss* (L/min)700Gewicht230 g / Stk.
Gerade Verschraubung G 1/4"-8x6mm, PA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPA**EinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip1*Temperaturbereich (°C)-40 bis +60Gewicht6.6 g / Stk.
FUTURA Wartungseinheit, 3-tlg., G 1", 0,5 - 10 bar, Baur.4, Metallbehälter mit Sichtrohr
Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Eigenluftverbrauch:max. 1,5 l/minÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:115 - 12000 l/min, Sekundärentlüftung: 120 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 1"Druckregelbereich (bar)0,5 - 10BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)1,5 - 16Gewicht3,9 kg / Stk.
Kamlock-Stecker (A) Rp 1-1/4"(IG), Aluminium
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffAluminiumGewindeRp 1-1/4"DN (mm)32 (1-1/4)Stecker Ø (mm)45,5PN (bar)18Gewicht105 g / Stk.
Manometer senkrecht 63mm, -60 bis 0 mbar, G 1/4"
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *** (Ø 63: G 1/4" ***)Klasse:1,6Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +80°CNullpunktkorrektur:frontseitigSchutzart:IP 54Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*5-fach überdrucksicher, **nicht überdrucksicher, ***mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (mbar)-60 bis 0AnschlussgewindeG 1/4 ***Skalenteilung (mbar)2Überdrucksicher (mbar)-600 bis 600Gewicht230 g / Stk.
Manometer-Absperrventil G 1/2" Spannmuffe - Spannmuffe,1.4571, ohne Prüfanschluss
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis max. +120°C (Typ 1.4571: -20°C bis max. +200°C), höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlventilen wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungSpannmuffe* - Spannmuffe*PN* (bar)400Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"PrüfanschlusskeinerNormDIN 16270 ATemperaturbereich (°C)-20 bis +200Gewicht600 g / Stk.
Gerade Drehverschraubung R 1/2"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)250RR 1/2"D (mm)12Gewicht110 g / Stk.
2/2-Wege Ventil, stromlos geöffnet (NO), einseitig 230V, 3/4", bis 350 bar (Stahl verzinkt)
Verwendung:Vorgesteuerte 2/2-Wege-Sitzventile mit Notablassschraube zur Entlastung von 1 nach 2 bei geschlossenem Ventil. Die Sitzventile sperren einen Ölstrom leckagefrei ab. Bei der Auswahl der Ventile ist die Sperrrichtung zu beachten.Werkstoffe:Gehäuse: Aluminium (10 bis 350 bar: Stahl verinkt), Einschraubventil: Stahl verzinkt, Dichtungen: NBRTemperaturbereich:Medium: -20°C bis +80°C, Umgebung: -30°C bis +90°CMedien:Hydrauliköle auf MineralölbasisLeistungsaufnahme:20 WSchutzart:IP 65Magnetspule:V (Steckergröße 3)Weitere Eigenschaften:Ausführung10 bis 350 bar (Stahl verzinkt)Funktionstromlos geöffnet (NO)SperrrichtungeinseitigSteuerspannung230 V AC*GewindeG 3/4"Nenndurchfluss (L/min)30 - 70VentilsteckerST 03 GLGewicht1,7 kg / Stk.
Reduziereinsatz 25 S-20 S (M30x2), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)25 SRohr Ø außen (2)20 S (M30x2)Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht470 g / Stk.
TÜV-Sicherheitsventil G 3/8" (DN8), 40,00 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)40,00Abblasleistung* (m3/h)978,0H (mm)82h-1 (mm)12SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 40 barGewicht150 g / Stk.
Kamlock-Kupplung (B) NPT 5"(AG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeNPT 5"DN (mm)120 (5)für Stecker Ø (mm)145,2PN (bar)7Gewicht2,3 kg / Stk.
TÜV-Sicherheitsventil G 3/8" (DN10), 18,20 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)18,20Abblasleistung* (m3/h)778,80H95h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 18,2 bar
2/2-Wege ES-Magnetventil G 3/4", 0-6/10 (DC/AC) bar, NC 230V
Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 3/4"DN (mm)20L (mm)73kv-Wert* (L/min)108MagnetspuleQErsatzmembrane (Dichtungs-Kit**) NBRZS 381234 MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 381234 MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 381234 MEM EPBetriebsdruck (bar)0 - 10Gewicht950 g / Stk.
ES-Manometer senkrecht, 40mm, 0 - 2,5 bar, G 1/4"
Werkstoff:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4571, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/8" oder G1/4" *Klasse:2,5Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +100°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 54Hinweis:WIKA Typ 131.11Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 2,5AnschlussgewindeG 1/4 *Skalenteilung (bar)0,1Gewicht70 g / Stk.
TÜV-Sicherheitsventil G 3/4" (DN10), 2,40 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Ansprechdruck (bar)2,40Abblasleistung* (m3/h)115,60H75h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.61 CE0036 2,4 bar
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
