Temperier-Schnellkupplung (Winkel 90°) 13mm Zapfen, 13 (1/2")mm Schlauch, ohne Ventil mit Entriegelungssicherung
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 - 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../13 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingBauformWinkel 90°Ausführungohne VentilSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker mit VentilneinEntriegelungssicherungjaKompatibel zu HASCOZ801/13/90Gewicht110 g / Stk.
2/2-Wege Magnetventil G 1-1/2" stromlos geöffnet (NO),EPDM 230V
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geöffnet (NO)GewindeG 1-1/2"DichtungenEPDMBetriebsdruck (bar)0,5 - 16DN (mm)40,0L (mm)140kv-Wert* (L/min)400,0MagnetspuleGHMedientemperatur (°C)-10 bis +120Gewicht2,7 kg / Stk.
Schott-Schneidringverschraubung 15 L (M22x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:AusführungSchottverschraubungWerkstoff1.4571Baureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)SchottgewindeM 22x1,5Betriebsdruck (bar)315KontermutternKOMUTT 15L/14S ESTemperaturbereich (°C)-60 bis +400Gewicht230 g / Stk.
Druckregler, 1.4404, G 1", 3 - 50bar (nicht rücksteuerbar)
Durchfluss:Kv-Wert 6 m?/h, 8000 l/min* (Messing: Kv-Wert 5,5 m?/h, 6500 l/min*]Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Federhaube aus Aluminium, Spindel aus StahlTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich, ****nur für Typ 1.4404Weitere Eigenschaften:Ausführungnicht rücksteuerbarWerkstoff1.4404GewindeG 1"Druckregelbereich (bar)3 - 50Eingangsdruck (bar)max. 50BefestigungswinkelWH 10 ESempfohlenes ManometerMW 10063 ESGewicht11 kg / Stk.
Pneum. Kompaktflanschkugelh., DN65-PN16 (DIN), doppeltwirkend
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendFlanschanschlussDN65-PN16 (DIN)Nennweite (mm)65Einbaulänge Kugelhahn ? 2 (mm)94Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDD 012-F07Gewicht11 kg / Stk.
Überwurfmutter f. Schneidringverschr. 8 S (M16x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht20 g / Stk.
LE-Steckanschluss G 1/8"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/8"D (mm)10Gewicht20 g / Stk.
Rückschlagklappe G 3/4", PN 12, Messing, weich dichtend
Werkstoffe:Gehäuse: Messing, Dichtung: NBR (bei weichdichtender Ausführung)Temperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, nicht aggressive, flüssige Medien, MineralöleAchtung:Nur für flüssige Medien geeignet. Klappe schließt durch Schwerkraft, daher nur horizontaler Einbau möglich!Weitere Eigenschaften:Ausführungweich dichtendGG 3/4"L (mm)52H (mm)60PN (bar)12Gewicht270 g / Stk.
Pneum. Anflanschklappe DN65-PN25 (DIN/EN) GGG40/Edelstahl/NBR
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN65-PN25 (DIN/EN)Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)65Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)16Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 012-VK11
Kompensator, DN150-PN16 (DIN/EN), NBR
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)Ausführung BalgNBRDN (mm)150PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)7L (mm)150B (mm)22D (mm)285Di (mm)161 ? 4Gewicht13 kg / Stk.
Klemmschalen 143 -148mm, Aluminium, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)125 (5)Wandstärke (mm)10,0Ø Spannbereich (mm)143 -148Gewicht2,2 kg / Stk.
Chemie-Manometer senkrecht, 100mm, 0 - 1 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +200°CSchutzart:IP 65Hinweis:WIKA Typ 232.50Optional:Anschluss 1/2" NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 1Skalenteilung (bar)0,02Gewicht550 g / Stk.
TÜV-Sicherheitsventil G 3/8" (DN10), 13,00 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Ansprechdruck (bar)13,00Abblasleistung* (m3/h)567,50H95h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 13 barGewicht230 g / Stk.

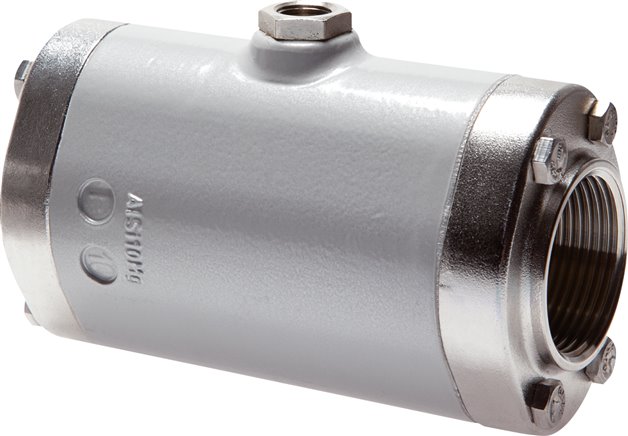

Quetschventil, G 2-1/2", Aluminium Typ QVMC 212-EP
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffAluminiumAusführungQuetschventil, Manschette aus EPDMGG 2-1/2"DN (mm)65L (mm)200AG 1/4"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVM 212 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVM 212 AB REPErsatzmanschette EPDMQVM 212 EP REPTemperaturbereich (°C)-10 bis +120
Messschlauch, 2500mm, M 16x2 - M 16x2, Stahl verzinkt
Werkstoffe:Stahl verzinkt / Edelstahl, Schlauch: Polyamid mit GewebeMedien:Hydrauliköle, MineralöleTemperaturbereich:-20°C bis +100°COptional:für Inertgase (z.B. Stickstoff, Argon, ...) -GWeitere Eigenschaften:WerkstoffStahl verzinktBauformM 16x2 - M 16x2Länge (mm)2500AusführungStandardBetriebsdruck (bar)630Gewicht115 g / Stk.
Schnellkupplung (NW15) 13 (1/2")mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendjaGewicht460 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 3,50 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)3,50Abblasleistung* (m3/h)105,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 3,5 barGewicht80 g / Stk.
Winkel-Schneidringverschraub. M 18x1,5 (konisch)-12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)EinschraubgewindeM 18x1,5 (konisch)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht120 g / Stk.
Rückschlagventil (schwer), G 4", PN 16, Rotguss
Werkstoffe:Gehäuse: Rotguss, Schraube: Messing, Dichtung: PTFETemperaturbereich:Wasser: -10°C bis max. +100°C, Sattdampf: 9 bar bis max. +180°CÖffnungsdruck:0,01 - 0,03 barEinbaulage:Nur horizontal!Weitere Eigenschaften:GG 4"L (mm)190H (mm)110PN (bar)16Gewicht9 kg / Stk.
DIN/EN-Kamlock-Stecker (A/AF) G 1-1/4"(IG), Edelstahl (1.4408)
Werkstoffe:Körper: Edelstahl 1.4408, Dichtung: NBR, Griff, Ring: Edelstahl ( Innengewinde sind mit PTFE-Flachdichtungen ausgestattet)Temperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •kompatibel zu Steckern / Dosen nach MIL-C-27487Information:Die EN-Kupplungen unterscheiden sich lediglich durch Ausführung des Innengewindes bzw. Schlauchstutzens von Standardkupplungen. sie sind voll kompatibel zu Standardkupplungen nach MIL-C-27487Weitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeG 1-1/4"DN (mm)32 (1-1/4)Stecker Ø (mm)45,5PN (bar)18Gewicht260 g / Stk.
MULTIFIX Wartungseinheit (2), 2-tlg., G 3/4", 0,1 - 3 bar, abschließbar
Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:50 cm?Schalttafelgewinde:M 50x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:125 cm?Öleransprechgrenze (bei 6 bar):140 l/minDurchfluss:140 - 5800 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -SiVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheit, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,1 - 3BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 4BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Eingangsdruck (bar)1,5 - 16Gewicht1,8 kg / Stk.
SF4000 - Anschlussplatte für zweiten Magneten bei 5/2-Wege-Impulsventil oder 5/3
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF4000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:BeschreibungAnschlussplatte für zweiten Magneten bei 5/2-Wege-ImpulsventGewicht160 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 19,20 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)19,20Abblasleistung* (m3/h)481,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 19,2 bar
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
