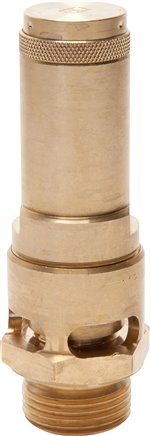

TÜV-Hochleist.-Sicherheitsventil G 1/2"(10,9bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)10,90Abblasleistung (m3/h)672h (mm)12H-1 (mm)79SW (mm)27Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 10,9 bar
Hochleistungs-Schalldämpfer G 1-1/2" (PN 6 bar)
Optional:40 bar Betriebsdruck (R-Gewinde) -40*bei 6 barWeitere Eigenschaften:GewindeG 1-1/2"Ø D (mm)150L (mm)144Durchfluss* (m3/min)53Betriebsdruck (bar)6ErsatzfiltersätzeSDHE 112/20Gewicht1,7 kg / Stk.
Sicherheits-Schnellkupplung (NW7,2) G 1/2"(IG), Eco
Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 1/2 IG, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemp. -20°C bis 60°CEinhand-Sicherheitskupplungen mit zweifacher Verriegelung.Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung. Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben. Das Kupplungsventil schließt. Jetzt kann die komprimierte Luft aus dem Stecker und im Schlauch entweichen. Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben. Erst jetzt kann die Verbindung sicher gelöst werden.Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform.Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.Technische Daten:NW7,4AnschlussG 1/2 IGSW24 mmDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruckmax. 12 bar, statischer Betriebsdruck (ohne Pulsation)GehäuseMessing vernickeltDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.60 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.60 °CDurchfluss1300 l/min (Luft)KugelEdelstahlFederEdelstahlVentilkörperMessing vernickeltVentilstiftEdelstahlSprengringEdelstahlEntriegelungshülseKunststoffVentilMessingLänge60.2 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 586. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 586 (siehe Downloads).
Pneum. Anflanschklappe DN32-PN16 (DIN) GGG40/Edelstahl/EPDM, Feder-schließend
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe Feder-schließendFlanschanschlussDN32-PN16 (DIN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)32Einbaulänge (mm)32Betriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDE 006-VK11Gewicht4 kg / Stk.
TÜV-Sicherheitsventil G 3/4" (DN10), 33,00 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/4"Ansprechdruck (bar)33,00Abblasleistung* (m3/h)1.384,50H95h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 33 bar

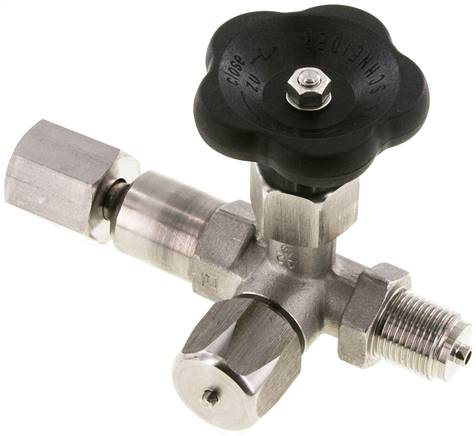

Manometer-Absperrventil G 1/2" Drehbare Muffe - Zapfen mit Schaft für Messgeräte, Messgerätanschluss 1/2" IG, Edelstahl
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis max. +120°C (Typ 1.4571: -20°C bis max. +200°C), höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlventilen wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungDrehbare Muffe - Zapfen mit Schaft für Messgerätehalter**PN* (bar)400Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"PrüfanschlussM 20 x 1,5NormDIN 16271 BTemperaturbereich (°C)-20 bis +200Gewicht800 g / Stk.
Polyamid-Schlauch, 12 x 9 mm, gelb, Meterware
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)12 x 9Farbe*gelbBetriebsdruck (bar)19Rollenlänge (m)50min. Biegeradius (mm)70Gewicht50 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN10), 22,00 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Ansprechdruck (bar)22,00Abblasleistung* (m3/h)935,10H95h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 22 barGewicht240 g / Stk.
Schnellkupplung (NW5) 6x4mm Schlauch, Messing, für Stecker beidseitig absperrend, schwarz
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendjaAusführungschwarze SchiebehülseTemperaturbereich (°C)-20 bis +100Gewicht30 g / Stk.
Druckschalter 0,5 - 5 bar, G 1/4", Winkelsteckverbinder BG 3
Werkstoffe:Körper: Aluminium, Membrane**: NBR (Vakuumschalter: ECO)Temperaturbereich:-20°C bis +100°CRückschaltdifferenz:10 bis 30 % vom eingestellten WertSchutzart:IP 65Elektrischer Anschluss:Bauform B1: Schraubklemmen, Bauform B2: Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-pol.)Schaltertyp:WechslerMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft*bei 30 V DC, **Einstellbereiche > 100 bar Ansteuerung über Kolben, ***Bauform B1: Seitliche Einstellschraube, Bauform B2: Die Einstellung kann nur nach Abnehmen der Schutzkappe erfolgenWeitere Eigenschaften:SchaltertypDruckschalterEinstellbereich (bar)0,5 - 5InnengewindeG 1/4"Bauform***B2Überdrucksicher bis (bar)200Schaltleistung*250 V / 2 AElektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175Gewicht250 g / Stk.

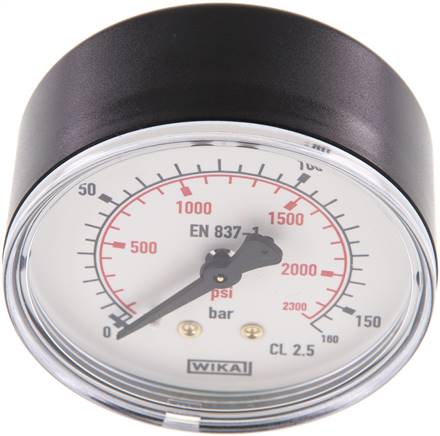

Manometer waagerecht (KU/Ms), 63mm, 0 - 160 bar, G 1/4"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8"), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63AnschlussgewindeG 1/4 *Anzeigebereich (bar)0 - 160Skalenteilung (bar)5AusführungStandardGewicht105 g / Stk.
Pneum. Klappe DN125-PN16 (DIN/EN) GGG40/Edelstahl/NBR
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe doppeltwirkendFlanschanschlussDN125-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)125Einbaulänge (mm)56Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 012-F07-VK14Gewicht9 kg / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1/2"(18,5bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)18,50Abblasleistung (m3/h)1.105h (mm)12H-1 (mm)79SW (mm)27Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 18,5 barGewicht195 g / Stk.
Winkel-Verschraubung G 1/8"-10x8mm, PA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPA**EinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)10x8Anschlussprinzip1*Temperaturbereich (°C)-40 bis +60Gewicht13 g / Stk.
ES-Pressanschluss DFR (gerade), G 3/8", DN10
1.252-6ES ES-Pressanschluss DFR (gerade), G 3/8"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 3/8"NW (mm)10BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht35 g / Stk.
Klemmschalen 43 - 46mm, 1.4401, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen (mm)32 (1-1/4)Wandstärke (mm)6,0Ø Spannbereich (mm)43 - 46Gewicht370 g / Stk.

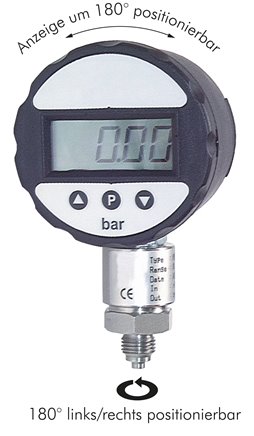

Digital-Manometer -1 bis 0 bar, Abschaltzeit 64 min
Verwendung:Überall dort, wo eine hohe Messgenauigkeit zusammen mit hoher Überdrucksicherheit und Robustheit benötigt wird. Zum Beispiel zur Kalibrierung von Manometern (unter Verwendung der Handpumpe HP 40).Werkstoffe:Gehäuse: Kunststoff, Anschluss: 1.4571, Dichtung: NBR: (>= 1000 bar: 1.4571), Sensor: Keramik (>= 1000 bar: 1.4571)Anzeige:4-stellige LCD-Anzeige, Ziffernhöhe: 12,7 mmAnschlussgewinde:G 1/4" * (>= 1000 bar: G 1/2" *)Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -30°C bis +85°CZulässiger Überdruck:bis 40 bar: 3 x, bis 160 bar: 2 x, ab 250 bar: 1,5 x Skalenendwert** (ein Unterschreiten des unteren Messwertes ist nicht zulässig)Klasse:0,5Wandlungsrate:5 Messungen / SekundeAutomatische Abschaltzeit:8 min.Hilfsenergie:9V Blockbatterie, Standzeit: ca. 5.000 hSchutzart:IP 65Optional:Dauerbetrieb -D, abweichende Abschaltzeiten -4, -16, -32, -64, Dauerbetrieb bei externer 24 V DC-Versorgung (M 12-Stecker, A-codiert, 4-polig, 4-adrig) -D24, Dauerbetrieb bei externer 24 V DC-Versorgung und zusätzlicher Schaltausgang (30 V AC/DC, max. 2 A, M 12-Stecker, A-codiert, 5-polig, 5-adrig) -D24S, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 10 Messpunkten*mit Zentrierzapfen für Profildichtring, **600 bar: 1,3-fach überdruckssicherWeitere Eigenschaften:Anzeigebereich (bar)-1 bis 0AnschlussgewindeG 1/4 *AusführungAbschaltzeit 64 min.Überdrucksicher (bar)-1 bis 3Gewicht360 g / Stk.
Kupplungsstecker (NW15) G 1"(IG), Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1"beidseitig absperrendneinGewicht240 g / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 40mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)40AusführungStandardReparatursätzeNXD 80 REPA (mm)100B (mm)20C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 10J (mm)56,0L (mm)0MG 1/8"N (mm)8,5O (mm)16,00P (mm)82Q (mm)15T (mm)17U (mm)8,5Z (mm)8,0Gewicht1,6 kg / Stk.
Gewindeflansch DN150-PN16 (DIN/EN), Rp 6", DIN 2566 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN150-PN16 (DIN/EN)GRp 6"DN (mm)150PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)285H (mm)44k (mm)240d (mm)22Gewicht8 kg / Stk.
Gerade Schneidringverschr. UNF 9/16"-18-12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)EinschraubgewindeUNF 9/16-18Betriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht95 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN10), 24,00 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Ansprechdruck (bar)24,00Abblasleistung* (m3/h)1.016,80H95h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 24 bar
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
