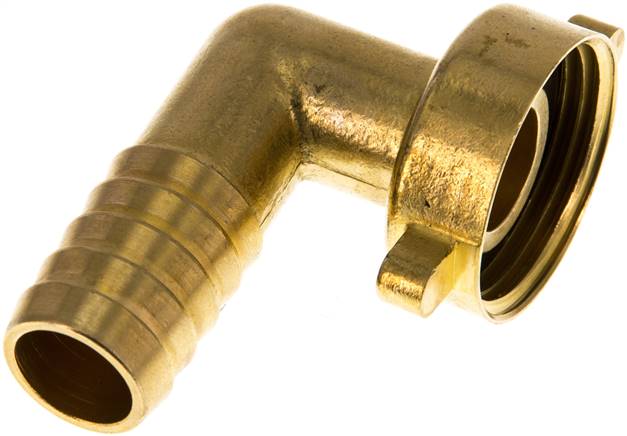

2/3-Schlauchtülle, mit Mutter G 1"-19 (3/4")mm, Winkel 90°
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1"Schlauch Ø innen (mm)19 (3/4)AusführungWinkel 90°Ersatzdichtungen (NBR)ST 10 DIGewicht100 g / Stk.

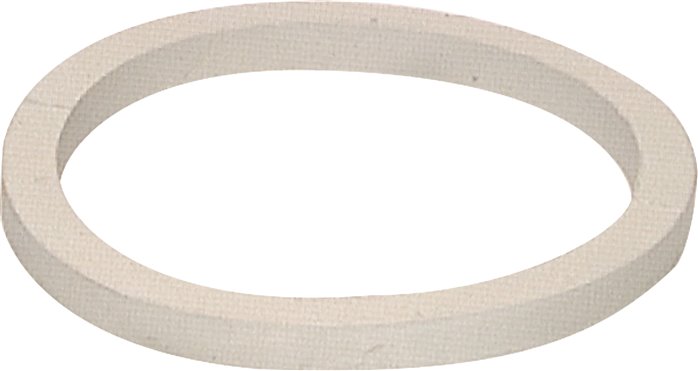

Guillemin Dichtung, NBR (weiß), 2" (Dichtfäche 68 mm)
Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf.,PTFE*: (-180°C bis +200°C) sehr gute chemische Beständigkeit. Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen.Weitere Eigenschaften:WerkstoffNBR (weiß)Baugröße2 (Dichtfäche 68 mm)Temperaturbereich (°C)-10 bis +80Gewicht7.7 g / Stk.

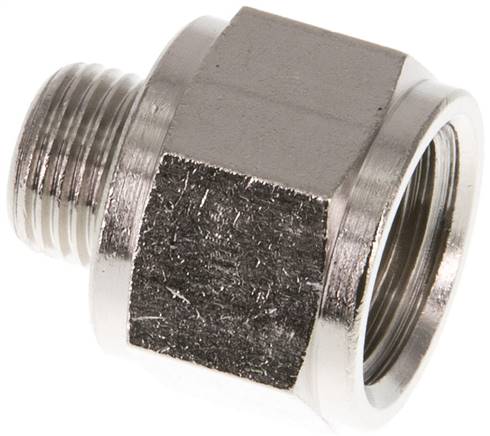

Reduziernippel G 1/8"(AG)-G 1/4"(IG), Messing vernickelt
RN1814MSV Reduziernippel G 1/8"(AG)-G 1/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/8"Gewinde innenG 1/4"PN (bar)16L (mm)13,5SW (mm)17Gewicht17 g / Stk.
Rundstahlbügel, M 16, 108 - 114,3mm, Stahl verzinkt
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:WerkstoffStahl verzinktD (mm)108 - 114,3GM 16L (mm)60B (mm)136H (mm)171Passende Mutter934-M16Gewicht550 g / Stk.
Schnapp-Schlauchschelle, Nylon, 10 - 11mm
Werkstoffe:NylonVorteile:•einfache Montage mit einer Zange, •Lösen durch seitliches Auseinanderschieben der VerzahnungWeitere Eigenschaften:Ø Spannbereich (mm)10 - 11Breite (mm)5,8Gewicht1.9 g / Stk.
Polyurethan-Schlauch 4,3 x 3 mm, rot
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4,3 x 3FarberotBetriebsdruck (bar)12min. Biegeradius (mm)15Gewicht9.3 g / Stk.
Polyurethan-Schlauch 12 x 9 mm, gelb
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)12 x 9FarbegelbBetriebsdruck (bar)8min. Biegeradius (mm)35Gewicht40 g / Stk.

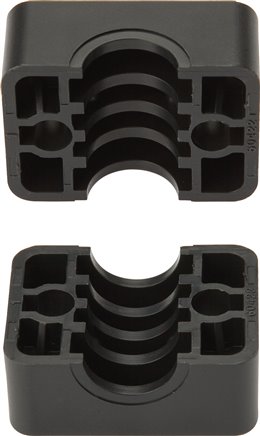

Klemmbackenpaar 8mm, Baugröße 0, leichte Baureihe (nur eine seitliche Befestigungsbohrung)
GR08LKP Klemmbackenpaar 8mm, Baugröße 0, leichte Baureihe (nur eine seitliche Befestigungsbohrung) PolypropyWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 0, leichte Baureihe (nur eine seitliche BefestigungRohr Ø außen (mm)8H (mm)32B (mm)30a2 (mm)30a3 (mm)28a4 (mm)44a5 (mm)58S (mm)3d (mm)7Gewicht9 g / Stk.
Einschraubtülle R 3/8"-6mm Stecknippel, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)6Gewicht21 g / Stk.

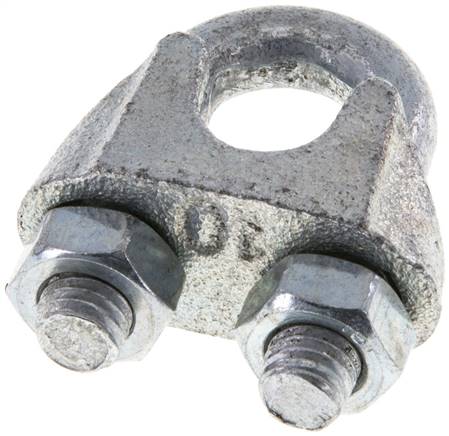

Drahtseilklemme f. 9,5mm Seil, M 8, B=19, Stahl verzinkt
Verwendung:Drahtseilklemmen sind zur Herstellung von lösbaren Seil-Endverbindungen bestimmt.Weitere Eigenschaften:WerkstoffStahl verzinktfür Seil Ø (mm)9,5GM 8H (mm)42B (mm)19Gewicht60 g / Stk.
Deckplatte, Edelstahl, Baugröße 1, leichte Baureihe
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffEdelstahlAusführungDeckplattefür BaugrößeBaugröße 1, leichte Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M6X20 ESpassende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M6X30 ESGewicht22 g / Stk.
PVC-Gewebeschlauch 6x12,0mm, leuchtgrün, Meterware
Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)6Schlauch Ø außen (mm)12,0FarbeleuchtgrünBetriebsdruck* bei 20°C (bar)27Betriebsdruck* bei 40°C (bar)21Rollenlänge (m)50Gewicht90 g / Stk.
Schneidring 4 LL (M8x1), Messing blank
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureihesehr leichte BaureiheRohr Ø außen4 LL (M8x1)Temperaturbereich (°C)-60 bis +300Betriebsdruck mit hartem Kupferrohr (bar)100Gewicht0.4 g / Stk.
Winkel-Steckanschluss R 1/8"-8mm, IQS-Standard, während der Montage positionierbar
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTWeitere Eigenschaften:RR 1/8"D (mm)8Gewicht18 g / Stk.
Silikonschlauch 1,5 x 2,5 mm, transparent
Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)1,5 x 2,5Gewicht3.9 g / Stk.
T-Schneidringverschraubung 4 LL (M8x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen4 LL (M8x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht25 g / Stk.
Polyurethan-Schlauch 6 x 4 mm, grün, PUN
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)6 x 4FarbegrünBetriebsdruck (bar)14min. Biegeradius (mm)15Gewicht20 g / Stk.

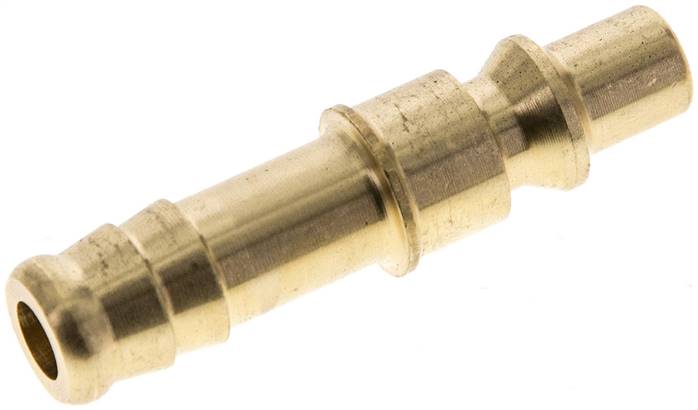

Kupplungsstecker (ARO/ORION) 9 (3/8")mm Schlauch, Messing, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)9 (3/8)Gewicht18 g / Stk.
Wanddose (Luftweiche) G 3/4"-2 x G 1/2", Endverteilerdose ohne Durchgangsgewinde
Temperaturbereich:-10°C bis +50°CVorteile:•Messingeinsätze mit Planflächen erlauben Abdichtung durch Verkleben oder Dichtring und widerstehen auch größeren QuerkräftenWeitere Eigenschaften:Bauformmit 2 AbgängenAusführungEndverteilerdose ohne DurchgangsgewindeEingangsgewinde obenG 3/4"Abgangsgewinde vorne2 x G 1/2"Gewicht175 g / Stk.
Winkelsteckverbinder STV-W45-28 DGKE828355
Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Messing NBR-Dichtung Frei von Silikon Technische Daten System/Ø 28 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Gerader Steckanschluss R 3/8"-12mm, IQS-Standard m. Innens
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)12P (mm)19,0Gewicht25 g / Stk.
PVC-Gewebeschlauch 13 (1/2")x20mm, 25mtr. mit Kupplung & Stecker, NW 7,2
Werkstoffe:Schlauch: PVC-Innen- und Außenseele mit Textil-Gewebeeinlage in Lebensmittelqualität, TÜV-geprüft, silikonfreie Produktion, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungenTemperaturbereich:-10°C bis +60°CMedien:DruckluftWeitere Eigenschaften:AusführungStandardausführung mit StandardkupplungSchlauch Ø innen (mm)13 (1/2)Schlauch Ø außen (mm)20Schlauchlänge (m)25Betriebsdruck bei 20°C (bar)16Gewicht5 kg / Stk.

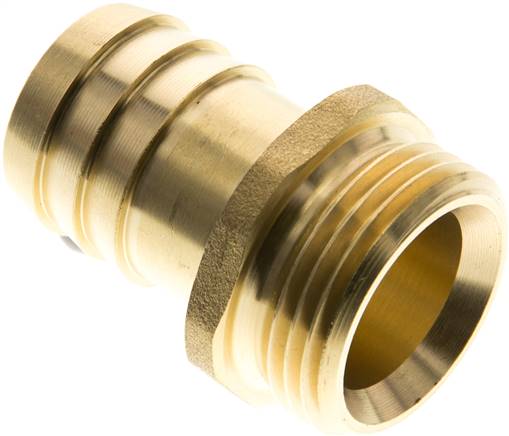

Gewindetülle G 1"-25 (1")mm, Messing
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)SW (mm)38PN (bar)16Gewicht105 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
