Elektr. Edelstahl-Kugelhahn, G 1-1/4", 85 bis 240 V (AC/DC), PN63, Stellzeit 140s
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStellzeit 140 sek.BauformGewindeanschlussSpannung (V)85 bis 240 V (AC/DC)GewindeG 1-1/4"DN (mm)32Einbaulänge Kugelhahn (mm)110PN (bar)-0,9 bis 63Stellzeit (s)140ErsatzantriebeELI 230-2-140Gewicht3,9 kg / Stk.
Pneum. Flanschkugelhahn, DN32-PN16 (DIN), Feder-schließend
Kugelhahn:Werkstoffe:PN 16: Gehäuse: GG25, Kugel: Stahlguss verchromt, Dichtung: PTFE / NBR; PN 40: Gehäuse: Stahlguss, Kugel: Edelstahl, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +120°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelVorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15)Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendFlanschanschlussDN32-PN16 (DIN)DN (mm)32Einbaulänge Kugelhahn (mm)130Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDE 006-VK11Gewicht6 kg / Stk.

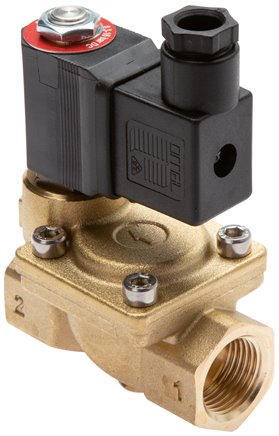

2/2-Wege Magnetventil G 2" stromlos geschlossen (NC),EPDM 24V=
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 2"DichtungenEPDMBetriebsdruck (bar)0,5 - 16DN (mm)50,0L (mm)168kv-Wert* (L/min)540,0MagnetspuleGMedientemperatur (°C)-10 bis +120Gewicht4,3 kg / Stk.
TÜV-Hochleist.-Sicherheitsventil G 2"(7,5bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)48GewindeG 2"Ansprechdruck (bar)7,50Abblasleistung (m3/h)5.695h (mm)26H-1 (mm)282SW (mm)80Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.48.D/G.0,51 CE0036 7,5 barGewicht5 kg / Stk.
CSM (Hypalon)-Ersatzdichtung f. Kamlock-Kupplung DN15 (1/2")
Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., EPDM: (-20°C bis +130°C) elastisch, beständig gegen Laugen und Säuren mittlerer Konzentration, Wasser, Heißwasser und Dampf. Nicht beständig bei Ölen und Fetten., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf., CSM (Hypalon): (-40°C bis +140°C) elastisch und gute chemische Beständigkeit.,PTFE*: (-180°C bis +200°C) sehr steif und sehr gute chemische Beständigkeit (vorsichtig einbauen). Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen., NBR / PTFE: (-10°C bis +80°C) elastisch und sehr gute chemische Beständigkeit, FKM / PTFE: (-20°C bis +180°C) elastisch und sehr gute chemische Beständigkeit*nicht empfehlenswert da sehr steif, kleine Nennweiten schwer zu montieren!Weitere Eigenschaften:AusführungVollmaterialWerkstoffCSM (Hypalon)DN (mm)15 (1/2)Außen Ø (ca.) (mm)26Dicke (mm)4,0Temperaturbereich (°C)-40 bis +140Gewicht1.9 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 40mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)40AusführungStandardReparatursätzeNAD 32 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KFM 8LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht360 g / Stk.
Edelstahl-Rohrschelle, 25mm, Baugröße 3, leichte Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)25H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48S (mm)3Gewicht75 g / Stk.
Edelstahl-Schlauchhahn G 1/4"-9 (3/8")mm, PN 6
Werkstoffe:Gehäuse und Küken: 1.4571, Griff: Kunststoff, Dichtung: metallischTemperaturbereich:-5°C bis +50°CEinsatzbereich:Wasser, Öl, ChemikalienWeitere Eigenschaften:GG 1/4"Schlauch Ø innen (mm)9 (3/8)DN (mm)2,5L (mm)58PN (bar)0 bis 6E (mm)10SW (mm)22Gewicht125 g / Stk.
TÜV-Ecksicherheitsventil G 1" (IG), 10,5 bar Typ SVGI 10 16-10,5 EP
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Sattdampf / Dampfkessel nach TRD Gruppe 1 und DruckluftDN (mm)16GewindeG 1 (IG)Ansprechdruck* (bar)10,5Abblasleistung Druckluft (m3/h)481h (mm)22H-1 (mm)80SW (mm)40L (mm)35BauteilkennzeichnungTÜV-SV...-312.16.D/G.0,28 CE0036 10,5 barTemperaturbereich (°C)-40 bis +150Gewicht480 g / Stk.
Hohlschrauben-Magnetventil G 1/8-6 x 4, 2/2-Wege, 24 V AC (NC)
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACSchaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangHohlschraubeHohlschraube Einschraubgewinde (mm)G 1/8Ringstück Schlauch Ø außen x innen6 x 4Betriebsdruck (bar)0 - 15Gewicht155 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 46,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)46,50Abblasleistung* (m3/h)1.134,0H (mm)82h-1 (mm)10SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 46,5 bar
Pneum. Klappe DN200-PN16 (DIN/EN) GGG40/GGG40 epoxidbeschichtet/EPDM, Feder-schließend
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-schließendFlanschanschlussDN200-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)200Einbaulänge (mm)60Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)10Betriebsdruck Gase (ungefährliche) (bar)8Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDE 050-VK14Gewicht23 kg / Stk.
Schott-Verschraubung 12x9mm, PA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPA**Schlauch Ø außen x innen (mm)12x9Emax (mm)16SchottgewindeM 18x1,5Anschlussprinzip1*Temperaturbereich (°C)-40 bis +60Gewicht22 g / Stk.
Kamlock-Stecker (F) R 5"(AG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeR 5"DN (mm)120 (5)Stecker Ø (mm)145,2PN (bar)7Gewicht2,2 kg / Stk.
3/2-Wege Magnetventil, G 1/2", Federrückstellung (NO), 230 V AC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung230 V ACRückstellung durchFederFunktionFederrückstellung (NO)GewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)2 - 10Symbolez_mo311hn_k.epsSymbol 2z_mo311hn_k.epsGewicht950 g / Stk.
Reduziereinsatz 20 S-14 S (M22x1,5), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)20 SRohr Ø außen (2)14 S (M22x1,5)Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht250 g / Stk.
T-Steckanschluss R 1/8"-4mm, IQS-PVDF
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:WerkstoffPVDFRR 1/8"D (mm)4Gewicht23 g / Stk.

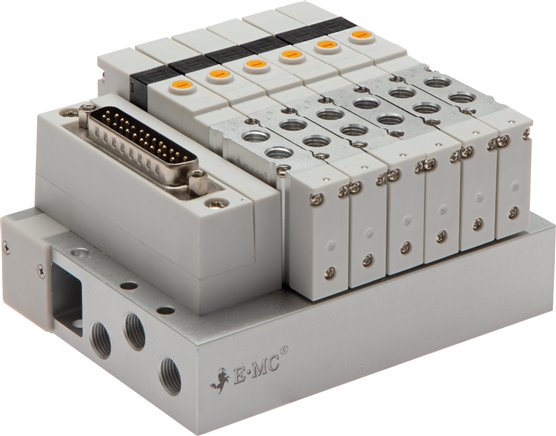

Ventilterminal 10x5/2-Wege, PROFINET, M 7 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungPROFINETAnzahl Stationen10AbgängeM 7 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)187,5L (mm)179,5P (mm)11,5R (mm)25S (mm)59,5

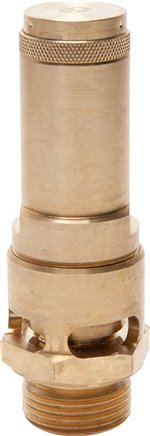

TÜV-Hochleist.-Sicherheitsventil G 1-1/2"(3,9bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)31GewindeG 1-1/2"Ansprechdruck (bar)3,90Abblasleistung (m3/h)2.174h (mm)23H-1 (mm)215SW (mm)55Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.31.D/G.0,79 CE0036 3,9 barGewicht2,2 kg / Stk.
Schnellkupplung (NW5) 9 (3/8")mm Schlauch, grün, Kreis Ø 10,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführunggrün, Kreis Ø 10,5 mmSchlauch Ø innen (mm)9 (3/8)Gewicht35 g / Stk.
RENNER-Optionen Anschlussmodul RENNERconnect
Anschlussmodul RENNERconnect Für die Ansteuerung von Kompressoren die folgendes nicht haben: RENNERlogic RENNERtronic RENNERtronic Plus Anschluss von zusätzlichen digitalen und analogen Sensoren sowie Ausgängen (2 analoge Eingänge, 3 digitale Eingänge 2 potentialfreie, digitale Ausgänge, 1 Analogausgang)
Winkel-Schneidringverschraub. R 1/8"-5 LL (M10x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen5 LL (M10x1)EinschraubgewindeR 1/8"Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht17 g / Stk.
Maschinenthermometer (200mm) senkrecht/-30 bis +50°C/63mm
Anwendung:Zum Einsatz im allgemeinen Maschinenbau, Anlagen- und Behälterbau sowie bei Zentralheizungs- oder GroßheizungsanlagenWerkstoffe:Gehäuse: Aluminium messingfarbig eloxiertAnschluss:Außengewinde G 1/2" (Schutzrohrtyp C)Tauchschaft:10 mmTemperaturbereich:Umgebung: 0°C bis +70°CFehlergrenze:nach DIN 16195Weitere Eigenschaften:AusführungsenkrechtH (mm)200Anzeigebereich (°C)-30 bis +50Skalenteilung (°C)1Tauchschaftlänge L (mm)63Gewicht330 g / Stk.
3/2-Wege Magnetventil, G 1/2", Luftfederrückstellung (NC), 12 V=
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung12 V=Rückstellung durchLuftfederFunktionFederrückstellung (NC)GewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)1 - 10Symbolez_m310hn_k.epsSymbol 2z_m311hn_k.epsGewicht900 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
