38
%

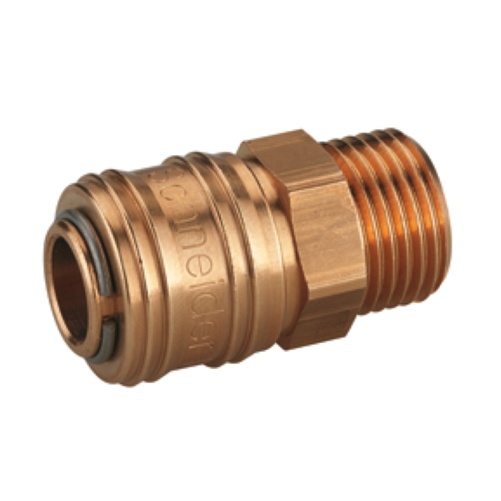

Schnellkupplung SK-NW7,2-G1/2a DGKE700003
Messing
NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar
Verschmutzungsunanfällig durch enganliegende Entriegelungshülse
Betriebsdruck max. 35 bar und Grobvakuum
Ölbeständige Perbunandichtung
Einseitig absperrend
Frei von Silikon
Inhalt
1
Sicherheitskupplung G1/2 Außengewinde NW 7,4 Prevost, ESI 071153
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/2 außen, ESI 071153(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Prevost-Sicherheitskupplung ESI 071153
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Sicherheitskupplung ESI 071153:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
135 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
40
%

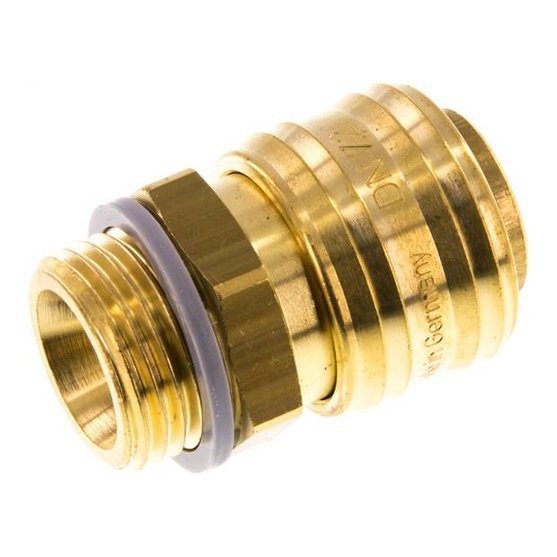

Schnellkupplung (NW7,2) G 1/2"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
29
%
DF-Schnellkupplung NW 7,2 G 1/2 außen - 10 Stück - Messing blank
Einhandschnellkupplung mit Walzenverriegelung. Rückschlagventil in der Kupplung, beim Kuppeln zwangsweise entriegelt. Technische Daten
Außengewinde G 1/2 = 20,95 mm
VPE = 10 Stück
Durchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material - Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro Stahl
Länge L 42,5, Schlüsselweite SW 21
Made in Germany
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-1/2A, G 1/2 Außengewinde drehbar NW 7,4, eloxiert, FA60013
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-1/2A mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-1/2A aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 1/2 Zoll Anschluss außen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-1/2A ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-1/2A erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-1/2A
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60013
D1 (Siehe Zeichnung)
G 1/2
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
25 mm
L1 (Siehe Zeichnung)
8,5 mm
L2 (Siehe Zeichnung)
72,4 mm
Außengewinde
G 1/2
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
144,5 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-1/2A macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
50
%
Einstecktülle / NW 7,2 Tülle LW 6 mm / Messing blank 107232
Einstecktülle für Kupplungen NW 7,2 - 7,8, MS blank, Tülle LW 6, Betriebsdruck 0-35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CTechnische Daten:NW7,2 - 7,8AnschlussLW 6Länge44 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 531. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 531 (siehe Downloads).
58
%
Druckluftverteiler Wanddose 5x G 1/2 / Messing + 3 Kupplung / 1 x Nippel NW 7,2 + Zubehör
Universell kombinierbares Set mit Standard-Kupplungen NW 7,2 (Made in Germany) bestehend aus:1 x VT 1020 Verteiler
Verteiler (zur Wandbefestigung)
5x G 1/2
Messing
jeweils 1 Anschluss rechts und links, 3 vorne
3 x 243.03 Schnellkupplung NW 7,2 "MADE IN GERMANY"
Schnellverschlusskupplung
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Gehäuse, Hülse, Ventilkörper: Messing blank
Feder, Sprengring, Verriegelungsstifte: Stahl rostfrei
Dichtung: NBR
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 22
1 x 243.52 Einstecknippel NW 7,2
Nippel
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Messing blank
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 24
1 x 258.66 Teflondichtband
Teflondichtband
PTFE Dichtband
12m x 12mm x 0,1mm
für Feingewinde <= DN 10
Dichte 60g m/2
-60°C bis +200°C
BAM, DVGW, KTW Zulassung
DIN EN 751-3
1 x 252.98 Verschlussschraube G 1/2
Verschlussschraube
G 1/2 Aussensechskant
Messing
SW 24
Länge: 16,0
10,0
Gewinde nach ISO 228-1
Die Komponenten sind zur individuellen Montage nicht verklebt - Dichtmaterial liegt der Sendung bei.Weiteres Zubehör erhalten Sie gerne auf Anfrage.
34
%
Stecktülle STNP-MS-NW7,2-9mm DGKE700011
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Messing
NW 7,2
Mit Tülle für Schlauch-Ø 9
27
%
Kupplungsstecker (NW7,2) G 1/2"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht41 g / Stk.
41
%
FAIRAIR Y-Verteiler YK2-7,2-1/2I, NW 7,2 mit 2 x Schnellkupplung SK-7,2-1/2A, FA60030
Neu bei uns: Der FAIRAIR Y-Verteiler YK2-7,2-1/2I mit 2 vormontierten Schnellkupplungen NW 7,2
Mit dem neuen FAIRAIR Y-Verteiler YK2-7,2-1/2I aus Messing blank, holen Sie sich ein universelles Verbindungsstück in Ihre Werkstatt: Dank der zwei vormontierten Schnellkupplungen SK-7,2-1/2A von FAIRAIR in der Standardgröße NW 7,2 lassen sich gleich zwei Druckluftwerkzeuge gleichzeitig verbinden. Die hochwertige Verarbeitung aus blankem Messing macht den FAIRAIR Y-Verteiler äußerst robust und korrosionsbeständig. Mit dem FAIRAIR Y-Verteiler YK2-7,2-1/2I erhalten Sie einen vielseitig einsetzbaren Verteiler – bereits fertig konfektioniert für die einfache und schnelle Druckluftanwendung. FAIRAIR – Einfach. Druckluft.
Die Vorteile des FAIRAIR Y-Verteilers YK2-7,2-1/2I
Bereits vorkonfektioniert: 2 passende Kupplungen für viele Druckluftwerkzeuge mit Nennweite 7,2
Dichte Verbindung: sicheres und einseitig absperrendes 2-fach-Verteilerstück
Verlässliches Material: korrosionsbeständiger Y-Verteiler aus blankem Messing
Profi-Dichtung: Sicherung und Dichtmaterial aus mittelfestem Industrieklebstoff
Technische Daten:
Anschluss
Nippel NW 7,2 - 7,8 / G 1/2 AG
Betriebsdruck min.
0 bar
Betriebsdruck max.
35 bar
bestehend aus Verteiler
Messing blank, G 1/2 IG
Kupplungen
NW 7,2, Messing blank, G 1/2 AG
Beschreibung
Druckluftanschlussverteiler
Gehäuse
Messing blank
Dichtmaterial
Industrieklebstoff, mittelfest
Mediumstemperatur min.
-20 °C
Mediumstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Umgebungstemperatur max.
100 °C
Sicherung
Industrieklebstoff, mittelfest
Breite
95 mm
Höhe
100 mm
50
%
Einstecktülle / NW 7,2 Tülle LW 8 mm / Messing blank 107233
Einstecktülle für Kupplungen NW 7,2 - 7,8, MS blank, Tülle LW 8, Betriebsdruck 0-35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CTechnische Daten:NW7,2 - 7,8AnschlussLW 8Länge45 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 531. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 531 (siehe Downloads).
Sicherheitskupplung G3/8 Innengewinde NW 7,4 Prevost, ESI 071102
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G3/8 innen, ESI 071102(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
116 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
43
%
Kupplungsstecker (NW7,2) G 1/4"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/4"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht21 g / Stk.
44
%
Schnellkupplung (NW7,2) G 1/4"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/4"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
50
%
Schnellverschlusskupplung / NW 7,2 G 3/8 außen / Messing blank 107209
Schnellverschlusskupplung NW 7,2, Messing blank, G 3/8 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CDie universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.Technische Daten:NW7,2AnschlussG 3/8 AGSW22 mmGehäuseMessing blankDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss1000 l/min (Luft)FederEdelstahlVentilkörperMessing blankHülseMessing blankSprengringEdelstahlVerriegelungsstifteEdelstahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)Länge41 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 532. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 532 (siehe Downloads).
13
%
Stecknippel STNP-MS-NW7,2-G1/2a DGKE700215
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Messing
NW 7,2
Technische Daten
Inhalt
1
32
%
Druckluftverteiler Wanddose 5x G 1/2 / Kunststoff + Kupplung / Nippel NW 7,2 + Zubehör
Universell kombinierbares Set mit Standard-Kupplungen NW 7,2 (Made in Germany) bestehend aus:1 x 86.012 Luftverteilerdose
Luftverteilerdose
Kunststoff
Farbe Schwarz
5 x G 1/2 IG
mit 3 selbstdichtenden Kunststoffschrauben
1 x 243.03 Schnellkupplung NW 7,2 "MADE IN GERMANY"
Schnellverschlusskupplung
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Gehäuse, Hülse, Ventilkörper: Messing blank
Feder, Sprengring, Verriegelungsstifte: Stahl rostfrei
Dichtung: NBR
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 22
1 x 243.52 Einstecknippel NW 7,2
Nippel
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Messing blank
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 24
1 x 258.66 Teflondichtband
Teflondichtband
PTFE Dichtband
12m x 12mm x 0,1mm
für Feingewinde <= DN 10
Dichte 60g m/2
-60°C bis +200°C
BAM, DVGW, KTW Zulassung
DIN EN 751-3
Die Komponenten sind zur individuellen Montage nicht verklebt - Dichtmaterial liegt der Sendung bei.Weiteres Zubehör erhalten Sie gerne auf Anfrage.
Sicherheitskupplung G1/4 Innengewinde NW 7,4 Prevost ESI 071101
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/4 innen ESI 071101(passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
124 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
Stecknippel STNP-MS-NW7,2-9mm-SB
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Eurostandard ProfilNW 7,2Material: Messing
44
%
Schnellkupplung (NW7,2) 9 (3/8")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)9 (3/8)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
30
%
Kupplungsstecker (NW7,2) R 1/4"(AG), Stahl gehärtet & verzinkt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffStahl gehärtet & verzinktGewinde außenR 1/4"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht18 g / Stk.
Sicherheitskupplung für Schlauch LW 9 NW 7,4 Prevost, ESI 071809
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss LW 9 für Schlauch Ø 9 mm innen, ESI 071809(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Sicherheitskupplung ESI 071809
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Kupplung für Schläuche
Montage mit Schraubklemmen oder Ohrklemmen
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071809:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
85 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
21
%
DF-Schnellkupplung NW 7,2 Tülle LW 9 - 10 Stück - Messing blank
Einhandschnellkupplung mit Walzenverriegelung.
Rückschlagventil in der Kupplung, beim Kuppeln
zwangsweise entriegelt.
Technische Daten
Tülle LW 9 = für Schlauch 9 mm innenVPE = 10 StückDurchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig
Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material
- Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro StahlLänge L 57 Gewindelänge i 25 Schlüsselweite SW 21Made in Germany
27
%
Kupplungsstecker (NW7,2) G 3/8"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessingGewinde außenG 3/8"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht26 g / Stk.
Schlauchkupplungen und Schlauchverbindungen Kupplungen
Anschluss gefunden: eine Schlauchkupplung fügt nicht nur zusammen, was zusammen gehört. Sie übernimmt auch praktische Funktionen wie eine einseitige oder beidseitige Absperrung. Die Schlauchkupplungen aus unserem Programm reichen von Standard-Verbindungsstücken bis zu spezifischen Lösungen. Sie eignen sich zum Transport sowohl gasförmiger als auch flüssiger Medien.
Luftschlauch Kupplung, Schlauchkupplung und Co.
Schlauchkupplungen ermöglichen es Ihnen Ihre Geräte, Systeme etc. flexibel und spontan auszuwechseln bzw. neu anzuschließen. Schlauchkupplungen haben mehrere Bezeichnungen. Je nach Bauart und Einsatzgebiet wird beispielsweise zwischen einer Monokupplung und einer Multikupplung unterschieden. Die Monokupplung verbindet nur eine Leitung, wogegen eine Multikupplung mehrere Leitungen verbinden kann. Neben diesen Schlauchkupplungen bieten wir Ihnen jedoch noch einige mehr - Durchgangskupplungen, Verschlusskupplungen und und und...
Sie möchten sich bezüglich Schlauchkupplungen beraten lassen? Dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
Finden auch Sie Ihre passende Schlauchkupplung - hochwertig, robust und sicher!
