TÜV-Sicherheitsventil G 1/4" (DN8), 23,40 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)23,40Abblasleistung* (m3/h)582,0H (mm)75h-1 (mm)10SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 23,4 bar
Rohrschelle, 22mm, Baugröße 2, schwere Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Deckplatte & Tragschienenmuttern zum ABaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)22H (mm)64B (mm)30a1 (mm)45,0a3 (mm)70S (mm)8Gewicht320 g / Stk.
ES-Hochdruck-3-Wege Kugelhahn, L-Bohrung, 42 L (M52x2), 0 bis 160bar
Werkstoffe:Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +100°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -VWeitere Eigenschaften:BohrungL-BohrungBaureiheleichte BaureiheRohr Ø außen42 L (M52x2)DN (mm)35PN (bar)0 bis 160AusführungStandard
2/2-Wege Magnetventil G 1/4" stromlos geschlossen (NC),EPDM 24V=
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 1/4"DichtungenEPDMBetriebsdruck (bar)0 - 16DN (mm)2,2L (mm)38kv-Wert* (L/min)2,4MagnetspuleGMedientemperatur (°C)-10 bis +120Gewicht300 g / Stk.
FUTURA Wartungseinheit, 2-tlg., G 1", 0,1 - 1 bar, Baur.4, Metallbehälter mit Sichtrohr
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Eigenluftverbrauch:max. 1,5 l/minÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:115 - 12000 l/min, Sekundärentlüftung: 120 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 1"Druckregelbereich (bar)0,1 - 1BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 1,6BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)1,5 - 16
TÜV-Ecksicherheitsventil G 3/4" (IG), 3,2 bar Standard
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: NBR (Sondertyp für Kühlkreisläufe EPDM)Temperaturbereich:-10°C bis +130°C (Flüssigkeit darf beim Abblasen nicht verdampfen)Medien:Wasser und neutrale, ungiftige Flüssigkeiten, Kühlflüssigkeit bis 30% Glykol (Sondertyp für Kühlkreisläufe bis 100% Glykol)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Weitere Eigenschaften:AusführungStandardDN (mm)13GewindeG 3/4 (IG)Ansprechdruck (bar)3,2h (mm)18H-1 (mm)70SW (mm)32L (mm)31BauteilkennzeichnungTÜV-SV...-293.13.F.0,36 CE0036 3,2 bar
Pneum. ES-Flanschkugelhahn, DN15-PN16 (DIN), Feder-schließend
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 125 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Fire Safe DesignSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendFlanschanschlussDN15-PN16 (DIN)DN (mm)15Einbaulänge Kugelhahn (mm)115Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDE 006-F04-VK9Gewicht3,8 kg / Stk.
Maschinenthermometer (150mm) waagerecht/0 bis +200°C/400mm
Anwendung:Zum Einsatz im allgemeinen Maschinenbau, Anlagen- und Behälterbau sowie bei Zentralheizungs- oder GroßheizungsanlagenWerkstoffe:Gehäuse: Aluminium messingfarbig eloxiertAnschluss:Außengewinde G 1/2" (Schutzrohrtyp C)Tauchschaft:10 mmTemperaturbereich:Umgebung: 0°C bis +70°CFehlergrenze:nach DIN 16195Weitere Eigenschaften:AusführungwaagerechtH (mm)150Anzeigebereich (°C)0 bis +200Skalenteilung (°C)2Tauchschaftlänge L (mm)400
Schlauchnippel 16mm Ring, 9 - 10mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)8Schlauch Ø innen (mm)9 - 10Ø Ring (mm)16für GewindeM 16 x 1,5Gewicht35 g / Stk.
Klemmbackenpaar 48,3mm, Baugröße 6, leichte Baureihe Aluminium
GR6483LKPALU Klemmbackenpaar 48,3mm, Baugröße 6, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 6, leichte BaureiheRohr Ø außen (mm)48,3H (mm)72B (mm)30a1 (mm)66a2 (mm)88a3 (mm)86a4 (mm)100a5 (mm)116S (mm)3d (mm)7Gewicht210 g / Stk.
Metall-Kühlmittelschlauch 320mm, G 1/8" M 10 x 1
Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)320min. Biegeradius (mm)64GewindeG 1/8"DüsenanschlussM 10 x 1DN (mm)4Gewicht125 g / Stk.

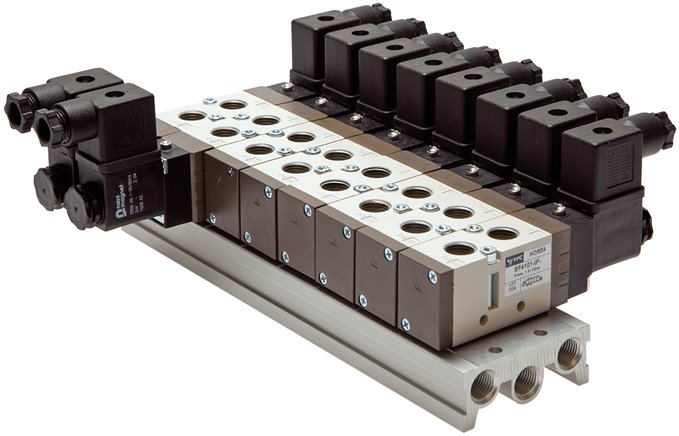

Reihenleiste (11-fach) für SF4000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)11BeschreibungAnschlussplatte (PRS)Gewicht1 kg / Stk.
Kreuz-Steckanschluss 2x12mm-2x10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)12D1 (mm)10Gewicht31 g / Stk.

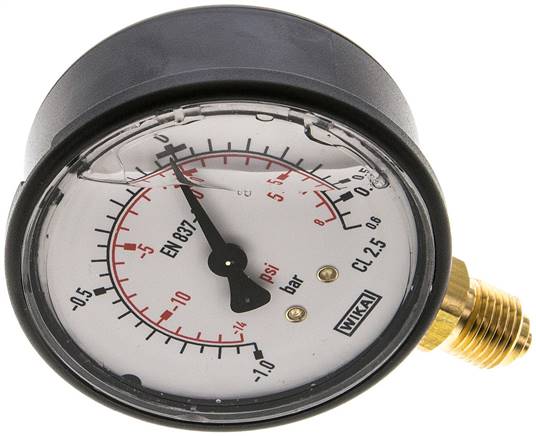

Glycerin-Manometer senkrecht (KU/Ms), 63mm, -1 bis 0,6 bar
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" *Klasse:2,5Temperaturbereich:0°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Hinweis:WIKA Typ 113.13Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)-1 bis 0,6Skalenteilung (bar)0,05Gewicht160 g / Stk.
TÜV-Sicherheitsventil G 3/4" (DN10), 14,40 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Ansprechdruck (bar)14,40Abblasleistung* (m3/h)625,00H95h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 14,4 bar
Manschette EPDM QVM 20 E
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffEPDMAusführungErsatzmanschette aus EPDMDN (mm)50Temperaturbereich (°C)-10 bis +120Gewicht270 g / Stk.
elektronischer Druckschalter, -1 bis 0 bar, G 1/4" (AG), 4-20mA, mit IO-Link
Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungAnalogausgang 4 - 20 mA & IO-LinkEinstellbereich (bar)-1 bis 0Überdrucksicher bis (bar)2,0
Hydraulik-Rückschlagventil 8 S (M16x1,5)-G 1/4", Stahl verzinkt, Durchfluss Rohr zu Gewinde
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheStrömungsrichtungvom Rohr zum GewindeRohr Ø außen8 S (M16x1,5)EinschraubgewindeG 1/4"Betriebsdruck (bar)400Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht95 g / Stk.
