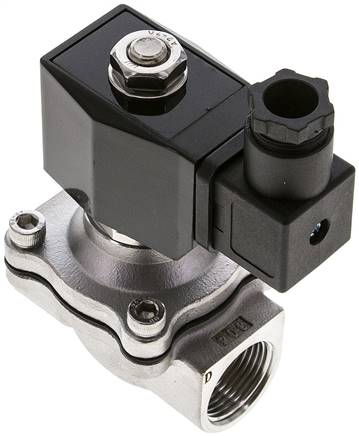

2/2-Wege ES-Magnetventil G 3/4", 0-6/10 (DC/AC) bar, NC 24VAC
Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung24 V ACFunktionstromlos geschlossen (NC)GewindeG 3/4"DN (mm)20L (mm)73kv-Wert* (L/min)108MagnetspuleQErsatzmembrane (Dichtungs-Kit**) NBRZS 381234 MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 381234 MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 381234 MEM EPBetriebsdruck (bar)0 - 10Gewicht1,1 kg / Stk.
Rundzylinder, Kolben 32 mm, Hub 300 mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)300Ausführungeinstellbare EndlagendämpfungA1 (mm)20B1 (mm)7B2 (mm)35D1 (mm)45D2 (mm)12D3M 30 x 1,5D4 (mm)38D5 (mm)30D6 (mm)33,6D7M 8 x 1E1G 1/8"K1M 10L1 (mm)148L2 (mm)47L3 (mm)78L4 (mm)30L5 (mm)14SW (mm)10W1 (mm)38Gewicht950 g / Stk.
3/2-Wege-Absperrventil G 1/2"-10mm, Gewindeseite entlüftend
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barFunktionsprinzip:Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Medien:Druckluft, neutrale GaseAnwendungsbeispiel:Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:AusführungGewindeseite entlüftendGG 1/2"D (mm)10Gewicht65 g / Stk.
Pneumat. 3-Wege-Kugelhahn (T4), einfachwirkend, G 1/2", ES
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT4Gewinde KugelhahnG 1/2"DN (mm)12Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63ErsatzantriebePDE 002-F03Gewicht1,5 kg / Stk.

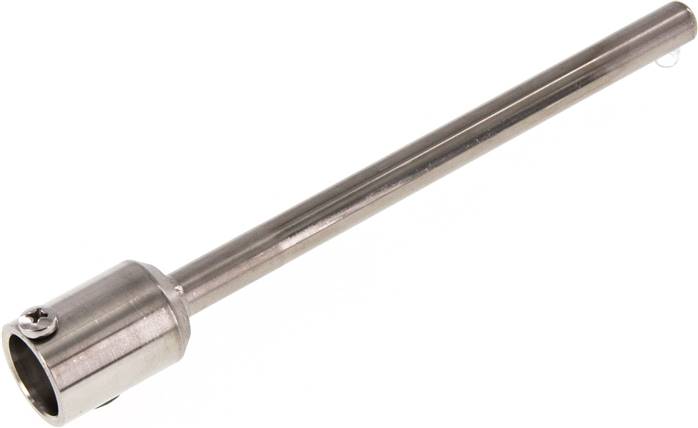

Schutzrohr zum Einschweißen, 160mm, 1.4571 Typ TR 160 BUND AS ES
TR160BUNDASES Schutzrohr zum Einschweißen, 160mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571Ausführungzum EinschweißenPN (bar)25passend für Tauchschaftlänge (mm)160L (mm)140Gewicht110 g / Stk.
SFSBS 32/10-B ISO 21287-Zylinder, einfachw., Kolben 32mm, Hub 10mm
Kompaktzylinder, ISO 21287, einfachw., AG, eingef., Magnet, Kolben-Ø32, Hub 10, G1/8, Arbeitsdr. max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø32 mmHub10 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen AGM10x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite416. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 416 (siehe Downloads).
3/2-Wege Magnetventil, G 1/4", Federrückstellung (NO), 24 V=, Pilot aus Polyamid
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=FunktionFederrückstellung (NO)GewindeG 1/4"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)980Symbolz_ysvno_k.epsGewicht220 g / Stk.
3/2-Wege Magnetventil, G 1/8", Luftfederrückstellung (NO), 230 V AC (ATEX), NW 4
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung230 V AC (ATEX)Rückstellung durchLuftfederFunktionFederrückstellung (NO)GewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)360Betriebsdruck (bar)2 - 10Symbolez_mo310hn_k.epsSymbol 2z_mo311hn_k.epsGewicht165 g / Stk.
2/2-Wege Ventil, stromlos geschlossen (NC), einseitig 12V=, 1/2", bis 350 bar (Stahl verzinkt)
Verwendung:Vorgesteuerte 2/2-Wege-Sitzventile mit Notablassschraube zur Entlastung von 1 nach 2 bei geschlossenem Ventil. Die Sitzventile sperren einen Ölstrom leckagefrei ab. Bei der Auswahl der Ventile ist die Sperrrichtung zu beachten.Werkstoffe:Gehäuse: Aluminium (10 bis 350 bar: Stahl verinkt), Einschraubventil: Stahl verzinkt, Dichtungen: NBRTemperaturbereich:Medium: -20°C bis +80°C, Umgebung: -30°C bis +90°CMedien:Hydrauliköle auf MineralölbasisLeistungsaufnahme:20 WSchutzart:IP 65Magnetspule:V (Steckergröße 3)Weitere Eigenschaften:Ausführung10 bis 350 bar (Stahl verzinkt)Funktionstromlos geschlossen (NC)SperrrichtungeinseitigSteuerspannung12 V=GewindeG 1/2"Nenndurchfluss (L/min)20 - 50VentilsteckerST 03
Pressanschluss DKO-S (45°), M 22 x 1,5 (14 S)
1.085-6A Pressanschluss DKO-S (45°), M 22 x 1,5 (14 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 22 x 1,5 (14 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht100 g / Stk.

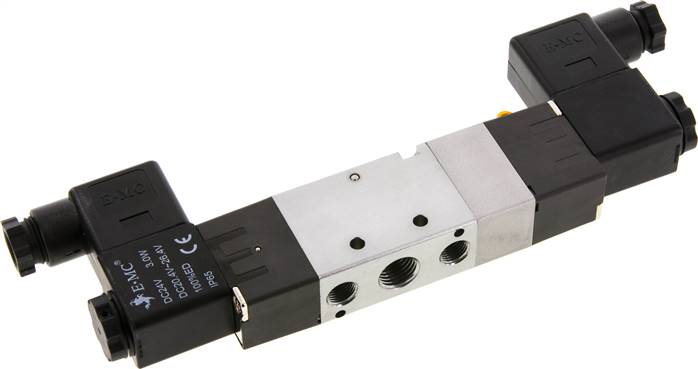

5/3-Wege Magnetventil, G 1/4" (Abluft G 1/8"), Mittelstellung belüftet, 230 V AC, Ecoline
5/3-Wegeventil, elektropneum., »4V«, Mitte belüftet, G 1/4, 230 V, 50 Hz, Betriebsdruck 1,5-8bar, Temp. -20°C bis 70°C, 550l/min5/3-Wegeventile- elektropneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barArbeitsdruck min.1.5 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungElektrischer AnschlussGerätesteckdose Form B nach ISO 4400SchutzartIP 65AnschlussG 1/4Handhilfsbetätigungrastend/tastendFunktion5/3BetätigungZentrum belüftetSpannung230 V, 50 HzDurchfluss550 l/minAnschluss EntlüftungG 1/8Baugröße200Symbol39Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 470. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 470 (siehe Downloads).
Rundmuffe Rp 2"-Rp 1-1/4", Temperguss verzinkt
MU20114ST Rundmuffe Rp 2"-Rp 1-1/4", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 2"Gewinde-1Rp 1-1/4"PN (bar)25Gewicht380 g / Stk.
ES-Pressanschluss DKO-S (45°), M 16 x 1,5 (8 S), DN6
1.085-3-4ES ES-Pressanschluss DKO-S (45°), M 16 x 1,5 (8 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 16 x 1,5 (8 S)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-Stu
Einstellb. Schneidringverschr. G 3/4"-22 L, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)22 LEinschraubgewindeG 3/4"Betriebsdruck (bar)160Temperaturbereich (°C)-35 bis +100Gewicht200 g / Stk.

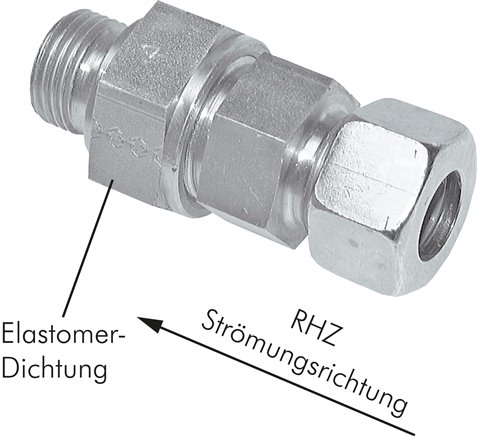

Hydraulik-Rückschlagventil 38 S (M52x2)-G 1-1/2", ohne Mutter & Schneidring, Stahl
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:Werkstoffohne Mutter & Schneidring, Stahl verzinktBaureiheschwere BaureiheStrömungsrichtungvom Gewinde zum RohrRohr Ø außen38 S (M52x2)EinschraubgewindeG 1-1/2"Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht1,6 kg / Stk.
3-Wege T-Kugelhahn, Messing, L-Bohrung, G 1/2", PN 20
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing poliert, Dichtung: PA / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)Schalttafeleinbau:Lochdurchmesser 20,5 mm (bei 1/8" Ausführung 16,5 mm)Weitere Eigenschaften:AusführungL-BohrungGG 1/2"DN (mm)12L (mm)67PN (bar)-0,98 bis 20L1 (mm)34Emax (mm)5H (mm)51H1 (mm)33R (mm)69Gewicht400 g / Stk.
Verschlussverschraubung für Rohre 20 S (M30x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen20 S (M30x2)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht120 g / Stk.

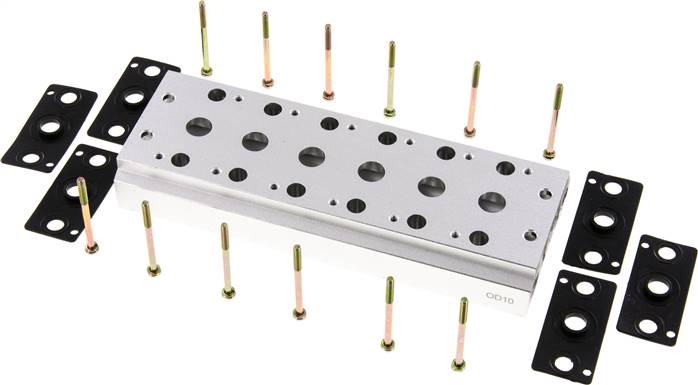

Mehrfachanschlussplatte (6-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-6
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)6BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)59,0E (mm)38,0F (mm)35,0G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)43,0N (mm)9,00O (mm)5,4P (mm)21Gewicht250 g / Stk.
Winkel-Verschraubung flach dichtend Rp/R 3/8"(IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Temperguss verinkt: Centellen*, Typ 1.4408: PTFETemperaturbereich:-200°C bis +200°CAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.*Einsatzbereich: Wasser, Dampf, Alkohol, Glykol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 3/8"Gewinde außenR 3/8"PN (bar)16b (mm)61c (mm)27ErsatzdichtungenDNT 38 DI TEGewicht160 g / Stk.
Einstellb. L-Schneidringverschraubung 6 L (M12x1,5), 1.4571, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)6 LRohr Ø außen6 L (M12x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht60 g / Stk.
PA-Spiralschlauch 10 x 8 mm, rot, 15,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)10 x 8FarberotBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht850 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
