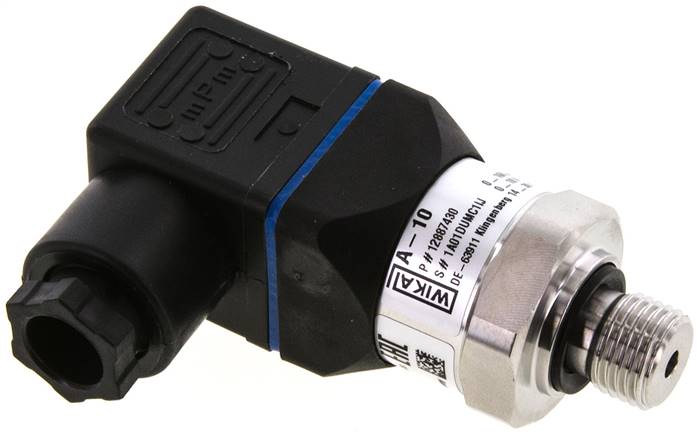

Druckmessumformer 0 bis 400 bar (0,5% BFSL), G 1/4" AG, 4-20mA, Edelstahl
Anwendung:für allgemeine AnwendungenWerkstoffe:Gehäuse: 1.4404, messstoffberührte Teile: 1.4404, NBRTemperaturbereich:Messstofftemperatur: 0°C bis +80°C, Umgebungstemperatur: 0°C bis +80°CSchutzart:IP 65 (mit M 12-Stecker: IP 67)Anschluss:G 1/4" (mit Elastomerdichtung)Spannungsversorgung:8 bis 30 V (DC) VElektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Nichtlinearität (IEC 61298-2):? 0,5 % der Spanne (BFSL)Genauigkeit (IEC 61298-2):? 1,0 % der SpanneHinweis:WIKA Typ A-10Optional:Ausgangssignal 0 - 10 V statt 4 - 20 mA (Spannungsversorgung 14 - 30 V DC) -10Weitere Eigenschaften:Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175Messbereich (bar)0 bis 400Überdrucksicher bis (bar)800Ausgangssignal4 - 20 mAGewicht195 g / Stk.

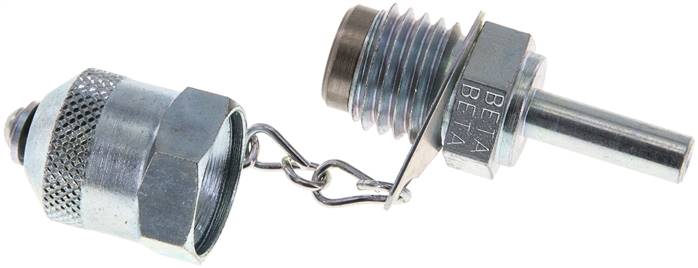

Messanschluss M16x2, 6mm-Rohrstutzen
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Rohr Ø außen (mm)6Betriebsdruck leichte Baureihe (bar)315Betriebsdruck schwere Baureihe (bar)630Temperaturbereich (°C)-20 bis +100Bauhöhe (mm)57Gewicht65 g / Stk.
ES-Pressanschluss CEL (gerade), M 14 x 1,5 (8 L), DN6
1.170-4ES ES-Pressanschluss CEL (gerade), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 14 x 1,5 (8 L)NW (mm)6BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht20 g / Stk.
Kombigriff-rot, Größe 6, Lang (Aluminium lackiert)
*mit Aufdruck "EN 331"Weitere Eigenschaften:FarberotAusführungLang (Aluminium lackiert, 60 - 68 - 74 - 78 - 82 - 88 - 120 Kombigröße6Gewicht280 g / Stk.
Guillemin-Verschluss mit Verriegelung, Edelstahl, 4" (Dichtfläche 121 mm)
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlBemerkungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)Gewicht1,7 kg / Stk.
Einbaumanometer, 3-kant-Frontring, 40mm, 0 - 4 bar, 1/8"
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 4AnschlussgewindeG 1/8"Skalenteilung (bar)0,2Gewicht120 g / Stk.
2/2-Wege Ventil, stromlos geschlossen (NC), einseitig 12V=, 3/8", bis 250 bar (Aluminium)
Verwendung:Vorgesteuerte 2/2-Wege-Sitzventile mit Notablassschraube zur Entlastung von 1 nach 2 bei geschlossenem Ventil. Die Sitzventile sperren einen Ölstrom leckagefrei ab. Bei der Auswahl der Ventile ist die Sperrrichtung zu beachten.Werkstoffe:Gehäuse: Aluminium (10 bis 350 bar: Stahl verinkt), Einschraubventil: Stahl verzinkt, Dichtungen: NBRTemperaturbereich:Medium: -20°C bis +80°C, Umgebung: -30°C bis +90°CMedien:Hydrauliköle auf MineralölbasisLeistungsaufnahme:20 WSchutzart:IP 65Magnetspule:V (Steckergröße 3)Weitere Eigenschaften:Ausführung10 bis 250 bar (Aluminium)Funktionstromlos geschlossen (NC)SperrrichtungeinseitigSteuerspannung12 V=GewindeG 3/8"Nenndurchfluss (L/min)10 - 40VentilsteckerST 03Gewicht600 g / Stk.

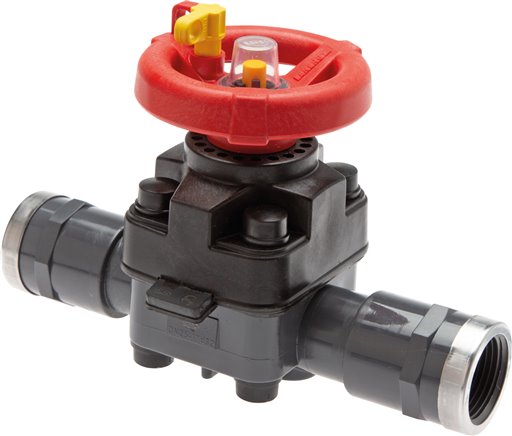

PVC-Membranventil (Hand) PVC / EPDM, Rp 1-1/4" Innengewinde
Werkstoffe:Körper: PVC, Membrane: EPDM / FKMTemperaturbereich:0°C bis +60°CSelbstentleerung:3° - 6° zur Durchflussrichtung geneigt und 25° - 33° zur Waagerechten gekipptAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:Werkstoff MembraneEPDMAusführungInnengewindeGewinde MembranventilRp 1-1/4"DN (mm)32Gewicht1,8 kg / Stk.

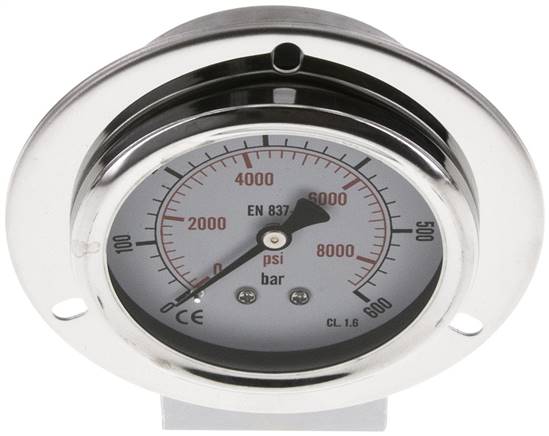

Glycerin-Einbaumanometer,Frontring, 63mm, 0 - 600 bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Frontring: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Polycarbonat (Ø 100: Instrumentenflachglas)Anschlussgewinde:G 1/4" * rückseitig, zentrisch (Ø 100: G 1/2" * rückseitig, exzentrisch)Klasse:1,6 (Ø 100: 1,0)Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 100: Anzeige in bar)Schutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 MesspunktenVorteile:•alle Manometer sind mit einer demontierbaren Drosselblende ausgestattet um Druckstöße abzudämpfen, •besonders preiswert*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 - 600AnschlussgewindeG 1/4 *Skalenteilung (bar)20Genauigkeitsklasse1,6Gewicht240 g / Stk.
Kontaktmanometer (CrNi/Ms), waager., 160mm, 0 - 160 bar, 1 Öffner- 1 Schliesskontakt
Verwendung:Manometer mit Zweifachkontakt Nr. 21 (Magnetspringkontakt), 1 Öffner, 1 Schließer. Abweichende Schaltmöglichkeiten sind optional erhältlich.Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/2" *, rückseitig exzentrischZweifachkontakt Nr. 21:Der 1. Kontakt öffnet, der 2. Kontakt schließt bei Überschreiten des jeweiligen SollwertesKlasse:1,0 (-1 bis 0 bar & 0 bis 1 bar: 2,5)Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ PGS21 (212.20)*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:SchaltfunktionZweifachkontakt Nr. 21: Der 1. Kontakt öffnet, der 2. KontakDurchmesser (mm)160Anzeigebereich (bar)0 - 160Skalenteilung (bar)5Genauigkeitsklasse1,0Einstellschlüssel als ErsatzteilMSK SCHLUSSEL
Schneidring Stahl verzinkt 30 S (M42x2)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen30 S (M42x2)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht24 g / Stk.
Niederdruck-Druckminderer G 1" 0,2 - 2 bar
Ausführung:Membrandruckminderer, nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Rotguss, Federhaube: Pressmessing (>G 1": Grauguss), Membrane und Dichtungen: NBR / CRTemperaturbereich:-15°C bis +100°C (mit Manometer max. +60°C)Manometeranschluss:G 1/4"Medien:Druckluft, Stickstoff, neutrale und nicht brennbare Gase, Wasser und neutrale nicht klebende Flüssigkeiten, kein Dampf!Lieferumfang:Druckminderer einschließlich 50 mm Manometer*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungNiederdruck-DruckmindererGewindeG 1"Druckregelbereich (bar)0,2 - 2Durchfluss (kv)* (L/min)26Eingangsdruck (bar)max. 25max. Reduktionsverhältnis P1/P220 : 1Manometeranzeige (bar)0 - 2,5H1 (mm)56H2 (mm)290L (mm)95DichtungssätzeDRV 250-10 REPGewicht4,4 kg / Stk.
T-Steckanschluss M 5-3mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GM 5D (mm)3Gewicht6 g / Stk.

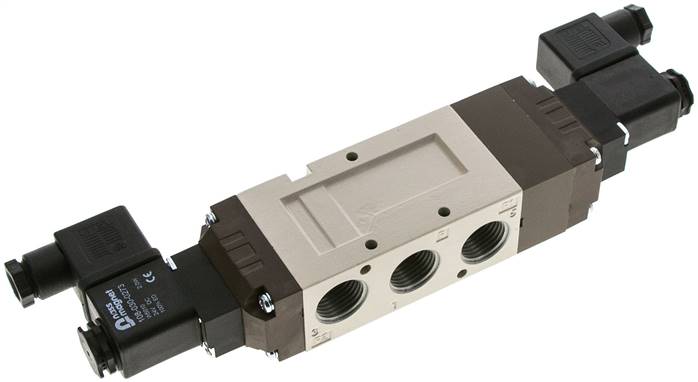

5/3-Wege Magnetventil, G 1/2", Mittelstellung geschlossen, 24 V AC, Pilot: Polyamid
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 40 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACFunktionMittelstellung geschlossenGewindeG 1/2"Betriebsdruck (bar)2 - 10Durchfluss (L/min)2.500Symbolz_sf1310_gesp_k.epsGewicht700 g / Stk.
Elektr. Hochdruck-Kugelhahn, G 1", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN500
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBRTemperaturbereich:-20°C bis max. +100°C (G 1-1/4" bis G 2": -10°C bis max. +80°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)Optional:Kugelhahn aus Edelstahl 1.4571 -ESSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSRAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungEdelstahlSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 1"DN (mm)25Einbaulänge Kugelhahn (mm)113PN (bar)-0,3 bis 350Stellzeit (s)9ErsatzantriebeELU 230-3Medientemperatur (°C)-20 bis +100Gewicht4,8 kg / Stk.
PA-Spiralschlauch 8 x 6 mm, rot, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)8 x 6FarberotBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht220 g / Stk.

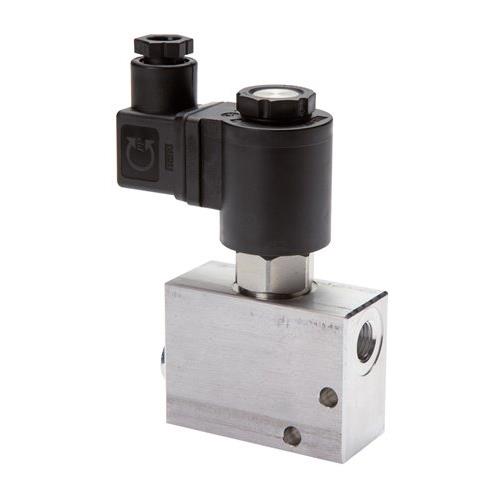

2/2-Wege Ventil, stromlos geöffnet (NO), beidseitig 230V, 1/2", bis 250 bar (Aluminium)
Verwendung:Vorgesteuerte 2/2-Wege-Sitzventile mit Notablassschraube zur Entlastung von 1 nach 2 bei geschlossenem Ventil. Die Sitzventile sperren einen Ölstrom leckagefrei ab. Bei der Auswahl der Ventile ist die Sperrrichtung zu beachten.Werkstoffe:Gehäuse: Aluminium (10 bis 350 bar: Stahl verinkt), Einschraubventil: Stahl verzinkt, Dichtungen: NBRTemperaturbereich:Medium: -20°C bis +80°C, Umgebung: -30°C bis +90°CMedien:Hydrauliköle auf MineralölbasisLeistungsaufnahme:20 WSchutzart:IP 65Magnetspule:V (Steckergröße 3)Weitere Eigenschaften:Ausführung10 bis 250 bar (Aluminium)Funktionstromlos geöffnet (NO)SperrrichtungbeidseitigSteuerspannung230 V AC*GewindeG 1/2"Nenndurchfluss (L/min)20 - 50VentilsteckerST 03 GLGewicht950 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN8), 41,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)41,50Abblasleistung* (m3/h)1.014,0H (mm)82h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 41,5 bar
Pneum. Klappe DN32-PN16 (DIN) GGG40/Edelstahl/NBR
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe doppeltwirkendFlanschanschlussDN32-PN16 (DIN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)32Einbaulänge (mm)32Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 006-VK11Gewicht3,3 kg / Stk.
TÜV-Ecksicherheitsventil G 2" (IG), 10,5 bar Typ SVGI 20 25-10,5 EP
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Sattdampf / Dampfkessel nach TRD Gruppe 1 und DruckluftDN (mm)25GewindeG 2 (IG)Ansprechdruck* (bar)10,5Abblasleistung Druckluft (m3/h)1175h (mm)34H-1 (mm)155SW (mm)68L (mm)54BauteilkennzeichnungTÜV-SV...-312.25.D/G.0,28 CE0036 10,5 barTemperaturbereich (°C)-40 bis +150
PA-Spiralschlauch 4 x 2,5 mm, schwarz, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)4 x 2,5FarbeschwarzBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378 & DIN 74324Gewicht80 g / Stk.

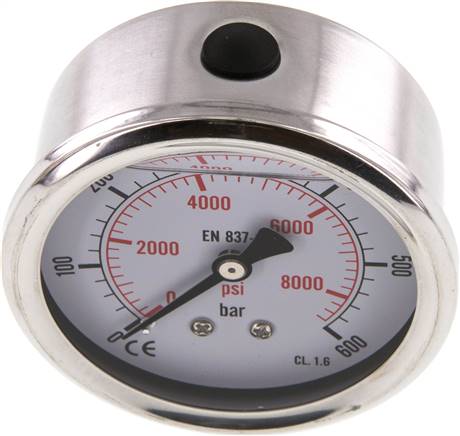

Glycerin-Manometer waagerecht (CrNi/Ms),63mm, 0 - 600bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/4" *, rückseitig zentrischKlasse:1,6Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 600Skalenteilung (bar)20Gewicht200 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 7,40 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)7,40Abblasleistung* (m3/h)198,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 7,4 barGewicht70 g / Stk.
Pilotgesteuerter Druckregler, abschließbar G 1-1/2", 0,5 - 16 bar, Standard 7, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter Druckregler, abschließbarBaureiheStandard 7GewindeG 1-1/2"Druckregelbereich (bar)0,5 - 16Durchfluss (L/min)31500Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 25H (mm)190H1 (mm)138L (mm)119BefestigungswinkelBW 50
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
