Montage-Ratgeber Schneider Rohrleitung

Was Sie über die Montage von Rohrleitungen wissen sollten!

Sie möchten eine Druckluftleitung verlegen? Dann informieren Sie sich über die unterschiedlichen Werkstoffe, deren Anschlussmöglichkeiten, Kompatibilität, Einsatzbereich, Druckbereich und vieles mehr! Bitte beachten Sie daher bei jeglichen Schneider-Rohrleitungsprodukten folgendes Rohrleitungs-Handbuch.

Hinweis: Fittinge von Schneider airsystems sind nicht mit Kunststoff Druckluftrohren von Riegler kompatibel.

Die Vorteile des Click it Rohrleitungssystems von Schneider airsystems:





Explosions-Schaubild eines Beispiel-Rohrleitungssystems:

rohrleitungsmontage-schaubild-df-druckluft-fachhandel-web

Unsere Tipps:

  • Beachten Sie die richtigen Gewindegrößen bei der Auswahl Ihrer einzelnen Rohrleitungskomponenten
  • Bringen Sie die Basis Rohrleitungsdose mit geeigneten Schrauben und Dübeln an der Wand an
  • Nutzen Sie die Ausgänge der Top Rohrleitungsdose gezielt und verschließen Sie unnötige Öffnungen mit einer Verschlussschraube
  • Um den Druckluftverlust zu minimieren, empfehlen wir eine großzügige Verdichtung durch Teflonband



Informationen zur Montage für das Stecksystem 15 bis 28 mm
(Polyamid- und Aluminiumrohre)

 Systemkomponenten                         Einsatzbereich
 Abmessung  Rohrwerkstoff  max. zul.
Betriebsüber-
druck bei
Betriebstemperaturen
-20 ≤ +20 °C
 max. zul.
Betriebsüber-
druck bei
Betriebstemperaturen
+20 ≤ +50 °C

Vakuum

bei

20 ± 5°C

15 bis 28 mm
15 bis 22 mm
28 mm
 Polyamid (hart)
Polyamid (weich)
 15 bar
 15 bar
 14 bar

 11 bar
 11 bar
   9 bar

 15 bis 28 mm  Aluminium  15 bar  15 bar
 Verteilerdosen  GFK  15 bar  15 bar

Auszug aus dem TÜV-Zertifikat mit der Nr. Z-111383

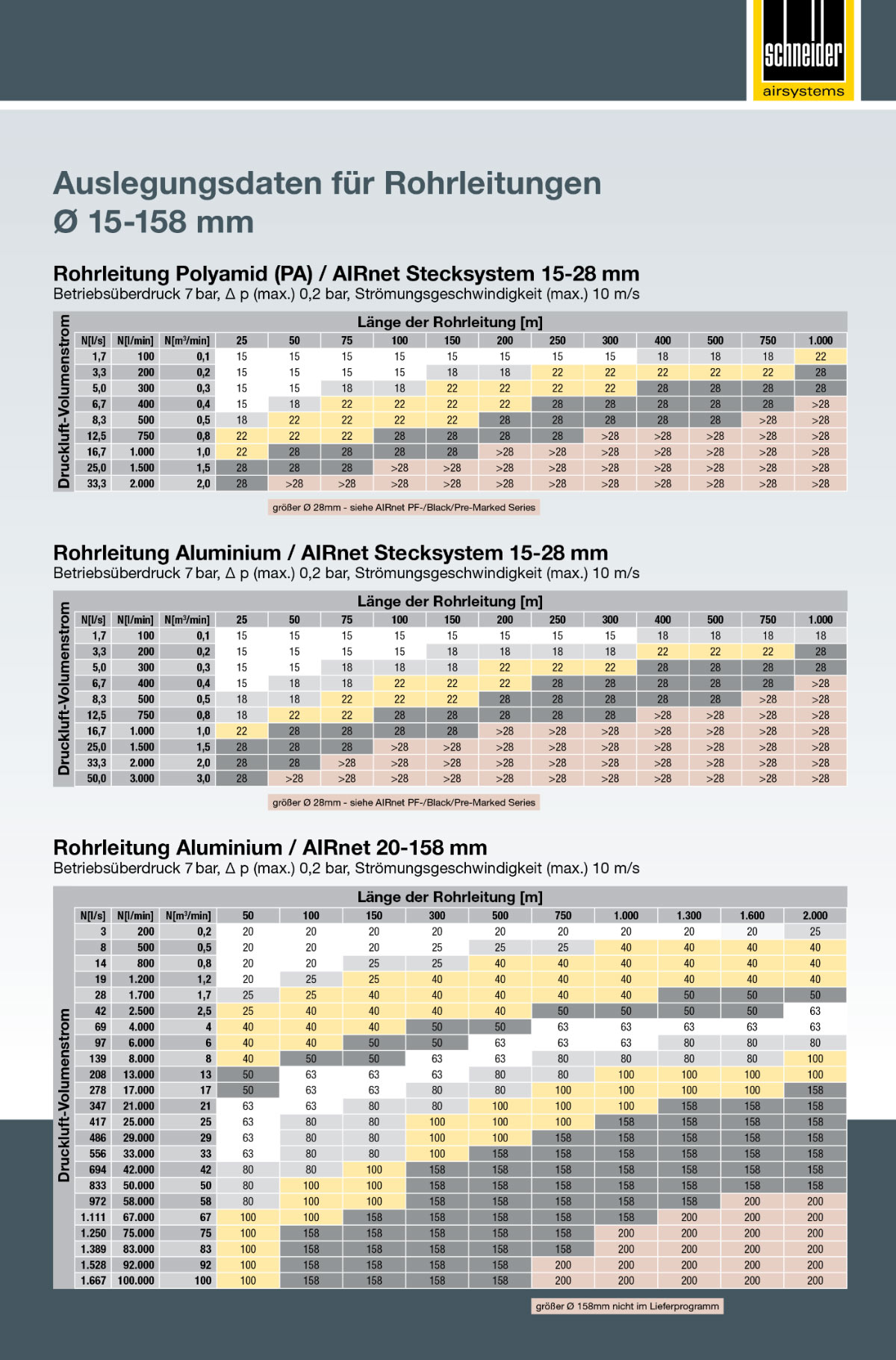

Auslegungsdaten für Rohrleitungen 15-158 mm Durchmesser
