Condor Druckschalter Typ MDR 5/5 Sonderausführung mit Schutzart IP 65 G 1/2" Edelstahl
Condor MDR-4 S/16 6-16 bar F4 3/8" HFA BFAA 135A160 XAA XXX
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Überströmventil G 1", 2 - 8 bar
Vorteile:•kompakte Bauform, •in sich geschlossene, gasdichte Ausführung, •leistungsoptimiert mit hohen Kv-Werten, •von außen ohne Demontage und ohne Sonderwerkzeuge einstellbar, •großer Druckbereich mit einem Ventil abdeckbar, •für gasförmige und flüssige Medien einsetzbarAnwendung:Überströmventile werden zum Schutz von Pumpen gegen Überlast in geschlossenen Kreisläufen eingesetzt. Bei Überschreitung des einstellbaren Ansprechdrucks öffnet das Ventil proportional zur Drucküberhöhung und führt so Leistung allmählich ab. Das Überströmventil ist darauf ausgelegt, längere Zeit geöffnet zu sein. Prinzipbedingt muss davon ausgegangen werden, dass der Druck in dem System größer werden kann als der an dem Überströmventil eingestellte Ansprechdruck.Sicherheitsventile haben ein vollkommen anderes Ansprechverhalten. Sie öffnen bei Überschreitung des Ansprechdrucks um max. 10% fast schlagartig und führen die gesamte Leistung ab. Bei Unterschreitung des eingestellten Ansprechdrucks um ca. 10-20% schließt das Ventil wieder.Diese Funktion stellt zwar sicher, dass der eingestellte Druck nicht mehr als 10% überschritten wird, jedoch wird das System durch das nicht proportionale Öffnungsverhalten stark belastet.Ausführung:Die Überströmventile können mittels Innensechskantschlüssel unter Betriebsbedingungen eingestellt werden, ohne dass das Medium in die Umgebung austritt. Sie sind nicht gegendruckkompensiert.Werkstoffe:Körper: Rotguss / Messing, Feder: Edelstahl, Dichtung: FKM (12 bis 20 bar: PTFE)Temperaturbereich:-20°C bis +200°CMedien:Druckluft und andere agressive, nicht brennbare Gase, Wasser und andere neutrale, ungiftige Flüssigkeiten, MineralöleOptional:Körper aus Edelstahl 1.4401/1.4408 -ES*bei 1 bar DrucküberschreitungWeitere Eigenschaften:Werkstoff KörperRotguss / MessingAnsprechdruck (bar)2 - 8kv-Wert* Wasser (m3/h)8,5 - 11,3DN (mm)25GewindeG 1"h (mm)41H-1 (mm)101L (mm)40SW (mm)41Gewicht1,1 kg / Stk.
Drosselrückschlagventil M 5, zuluftregelnd (A), Messing
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeM 5Gewicht9.9 g / Stk.
Doppelnippel R 2-1/2"-R 2-1/2", 1.4408
Weitere Eigenschaften:Werkstoff1.4408GewindeR 2-1/2"Gewinde-1R 2-1/2"PN (bar)16SW (mm)79Gewicht470 g / Stk.
Schott-Schnellkupplung (NW2,7) 6x4mm Schlauch, Messing vernickelt, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendjaAM 8x0,5Emax (mm)8,5Temperaturbereich (°C)-20 bis +100Gewicht20 g / Stk.

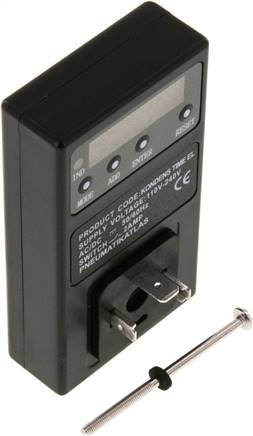

Taktgeber (elektronischer Timer) für Magnetventile
Anwendung:Taktgeber können einfach zwischen Ventilstecker nach DIN 43650 A/EN 175301-803 A (Steckergröße 3) und Magnetspule montiert werden. Eine verlängerte Befestigungsschraube und Dichtung liegt dem Taktgeber bei. Der Standard-Timer erlaubt stufenlose Einstellung der Ventilbetätigung zwischen 0,5 und 10 Sekunden und eine Zykluszeit zwischen 0,5 und 45 Minuten.Der elektronische Timer erlaubt folgende progammierbare Funktionen: Zyklus ON/OFF (sobald Spannung anliegt, Ventilbetätigung für eine Zeit von 1 Sekunde bis 10 Minuten mit einer Zykluszeit von 1 Sekunde bis 100 Stunden), Zyklus OFF/ON (wie Zyklus ON/OFF, jedoch sobald Spannung anliegt wird das Ventil erst nach Ablauf der Zykluszeit betätigt), Single ON (sobald Spannung anliegt wird das Ventil nur einmal für eine Zeit von 1 Sekunde bis 10 Minuten betätigt).Weitere Eigenschaften:Ausführungelektronischer TimerElektrischer Anschluss110 - 240 V AC/DC, max. 2AGewicht75 g / Stk.
Condor MDR 43/3 0,5-3 bar G 1/4" BBA BAAA xxxA020 XAA XXX
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
Y-Steckanschluss 8mm Stecknippel, 6mm Schlauch
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)8D1 (mm)6Gewicht6.1 g / Stk.
Schalldämpfer NPT 1/8", Drahtgewebe, Messing vernickelt
Werkstoffe:Drahtgewebe: 1.4301Optional:NPT-Gewinde* -NPT*nicht für Typ PolyamidWeitere Eigenschaften:Werkstoff KörperMessing vernickeltGewindeNPT 1/8"SW (mm)13L (mm)9Gewicht6.4 g / Stk.
Blindflansch DN15-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN40 (DIN/EN)DN (mm)15PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)95b (mm)16k (mm)65d (mm)14Gewicht800 g / Stk.
Hochdruck-Druckregler G 3/4" 0,5 - 16 bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 3/4"Druckregelbereich (bar)0,5 - 16Durchfluss*** (L/min)7830Manometeranzeige (bar)0 - 25H (mm)216H1 (mm)41D (mm)116L (mm)95BefestigungswinkelBW 5040Gewicht3,7 kg / Stk.

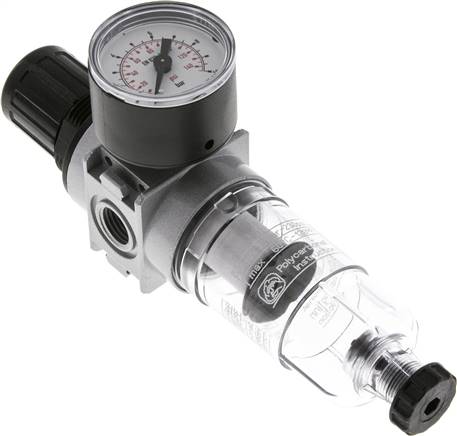

MULTIFIX Filterregler, G 1/4", 0,2 - 6bar, Baureihe 0
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 40 mm ManometerDurchfluss:1450 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Metallbehälter ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 1/4"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0Eingangsdruck (bar)1,5 - 16Gewicht350 g / Stk.
Klemmbackenpaar 13,7mm, Baugröße 2, leichte Baureihe Aluminium
GR2137LKPALU Klemmbackenpaar 13,7mm, Baugröße 2, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)13,7H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht70 g / Stk.
Messing-Winkelkugelhahn, DVGW, Rp 1/2", -0,9 bis 40bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBR, Griff: AluminiumTemperaturbereich:flüssige Medien -15°C bis max. +100°C, Gas: -20°C bis max. +60°CEinsatzbereich:flüssige und gasförmige, neutrale Medien, Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar), Vakuum (max. -0,9 bar)Weitere Eigenschaften:GRp 1/2"DN (mm)15PN (bar)-0,9 bis 40L (mm)31H (mm)38H1 (mm)33A (mm)47Ø C (mm)31Gewicht190 g / Stk.

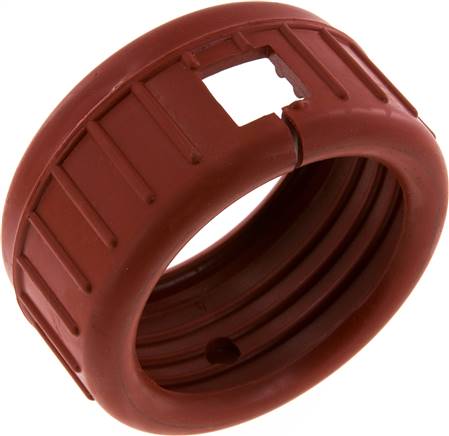

Manometer-Schutzkappe aus Gummi, 100mm, rot
Anwendung:Die Schutzkappen dienen als Stoßschutz für Manometer. Sie sind für senkrechte und waagerechte Manometer verwendbar. Für die Montage auf einem senkrechten Manometer ist der Gummischutz seitlich vorgestanzt.Weitere Eigenschaften:Farberotfür Manometer Ø (mm)100Gewicht165 g / Stk.
Schlauchtülle, mit Mutter G 1/2"-9 (3/8")mm, Messing vernickelt
ST129MSV Schlauchtülle, mit Mutter G 1/2"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)24Gewicht60 g / Stk.
Muffe G 3/8"-G 1/4", 1.4571
MU3814ES Muffe G 3/8"-G 1/4", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Gewinde-1G 1/4"PN (bar)40SW (mm)22L (mm)23Gewicht27 g / Stk.

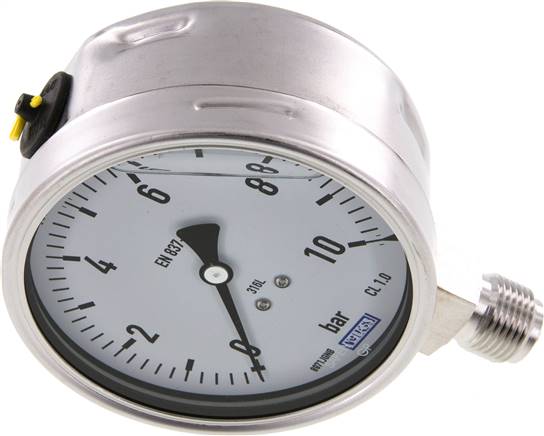

Chemie-Glycerin-Manometer senkrecht,100mm, 0 - 10 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +100°CSchutzart:IP 65Hinweis:WIKA Typ 233.50Optional:Anschluss 1/2" NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 10Skalenteilung (bar)0,2Gewicht850 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN10), 34,10 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)34,10Abblasleistung* (m3/h)1.429,10H95h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 34,1 bar
Rohrdoppelnippel R 1-1/4"-120mm, Stahlrohr ST 37 verzinkt
RONI114/120ST Rohrdoppelnippel R 1-1/4"-120mm, Stahlrohr ST 37 verzinktWeitere Eigenschaften:WerkstoffStahlrohr ST 37 verzinktGewindeR 1-1/4"L (mm)120Betriebsdruck (bar)50Gewicht290 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
