Winkel-Schwenkverschraubung M 27x2-20 S (M30x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen20 S (M30x2)EinschraubgewindeM 27x2Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht440 g / Stk.
Prevost Stecknippel ISO B - IRP 086816
Stecknippel für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)16Länge (mm)20Breite (mm)20Höhe (mm)60Gewicht (g)41
Pneum. ES-Flanschkugelhahn, DN32-PN16 (DIN), Feder-öffnend
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 125 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Fire Safe DesignSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnendFlanschanschlussDN32-PN16 (DIN)DN (mm)32Einbaulänge Kugelhahn (mm)130Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDE 012-FO-VK11Gewicht8 kg / Stk.
MULTIFIX Druckregler, abschließbar,G 3/4" 0,5 - 16bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:8700 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,5 - 16Manometeranzeige (bar)0 - 25BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Gewicht1,1 kg / Stk.
Anflanschklappe DN100-PN16 (DIN/EN) GGG40/Edelstahl/EPDM
Werkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CRasterhandhebel: AluminiumdruckgussMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -G*nur als Zwischenflanschklappe lieferbarWeitere Eigenschaften:AusführungAnflanschklappeFlanschanschlussDN100-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)100Einbaulänge (mm)52BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Betriebsdruck Gase (ungefährliche) (bar)10Temperaturbereich (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassGewicht7 kg / Stk.
TÜV-Hochleist.-Sicherheitsventil G 3/4"(8,4bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)16GewindeG 3/4"Ansprechdruck (bar)8,40Abblasleistung (m3/h)1.107h (mm)12H-1 (mm)94SW (mm)34Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.16.D/G.0,79 CE0036 8,4 bar
Hochdruck-Druckregler G 1-1/2" 0,5 - 3 bar, Durchfluss 12160 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 3Durchfluss*** (L/min)12160Manometeranzeige (bar)0 - 6H (mm)240H1 (mm)50D (mm)116L (mm)114BefestigungswinkelBW 5040Gewicht5 kg / Stk.

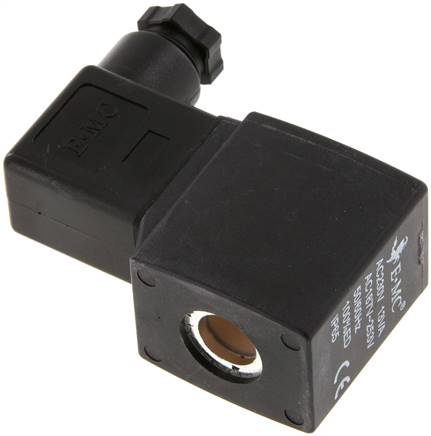

Magnetspule 24 V=, Bauform Z, Steckergröße 1
Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformZSpannung24 V=Leistung10 WSteckergröße1Außenabmessung (mm)29 x 40 x 41Abstand Ankerbohrungen L (mm)37Ankerbohrungen unten D1 (mm)11,2Ankerbohrungen oben D2 (mm)11,2Ansenkung unten D3 (mm)16,5Ansenkung oben D4 (mm)19,3Gewicht160 g / Stk.
Bimetallthermometer, waagerecht D63/0 bis +160°C/100mm, Aluminium
Werkstoffe:Gehäuse: Aluminium, Schutzrohr: Kupferlegierung, Sichtscheibe: SAN (Kunststoff glasklar)Anzeigenkorrektur:am TauchschaftendeAnschluss:G 1/2"Tauchschaft mit Schutzrohr und Feststellschraube:12 mmKlasse:2.0Temperaturbereich:Umgebung: -20°C bis +60°CBetriebsdruck am Schutzrohr:max. 6 barHinweis:WIKA Typ A50Weitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (°C)0 bis +160Tauchschaftlänge L (mm)100Skalenteilung (°C)2B (mm)23Gewicht105 g / Stk.
Schott-Schnellkupplung (NW5) 6 (1/4")mm Schlauch, PVDF
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPVDFSchlauch Ø innen (mm)6 (1/4)AM 12x1Emax (mm)13Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht19 g / Stk.
FUTURA Filter, G 3/8", Kunststoffbehälter mit Schutzkorb, BG2 Kondensatablass automatisch
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch*Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.max. Kondensatmenge:49 cm?Durchfluss:3500 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:GewindeG 3/8"BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischBefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FErsatzfilter 5 ?mFILTER 2FEingangsdruck (bar)1,5 - 16Gewicht440 g / Stk.
Pneumat. Hochdruck-Kugelhahn, Edelstahl, Feder-öffnend, G 1-1/4"
KugelhahnWerkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBRTemperaturbereich:-20°C bis max. +100°C (G 1-1/4" bis G 2": -10°C bis max. +80°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)Optional:Kugelhahn aus Edelstahl 1.4571 -ESSchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungEdelstahl, Feder-öffnendGewinde KugelhahnG 1-1/4"DN (mm)32Einbaulänge Kugelhahn (mm)110PN (bar)-0,3 bis 350ErsatzantriebePDE 012-FO-F07Medientemperatur (°C)-10 bis +80

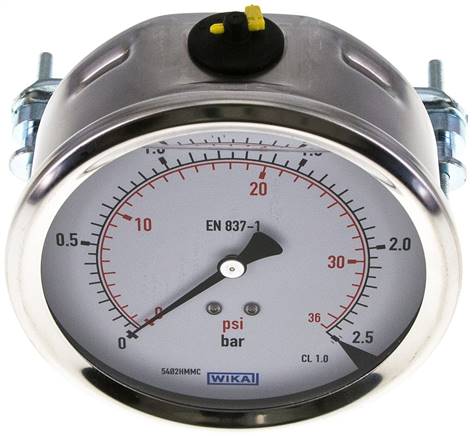

Glycerin-Einbaumanometer, 3kt-Frontring, 100mm, 0 - 2,5 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung, (Drücke > 400 bar: 1.4404, Ø 100: Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" *, rückseitig zentrisch (Ø 100: G 1/2" *, rückseitig exzentrisch)Klasse:1,6 (Ø 100: 1,0)Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Hinweis:WIKA Typ 213.53Optional:Anschluss NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)100AnschlussgewindeG 1/2 *Anzeigebereich (bar)0 - 2,5Skalenteilung (bar)0,05Genauigkeitsklasse1,0Gewicht950 g / Stk.
Pneumat. Messing-Kugelhahn, G 1/2", Feder-schließend
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendGewinde KugelhahnG 1/2"DN (mm)15Einbaulänge Kugelhahn (mm)75PN (bar)-0,9 bis 40ErsatzantriebePDE 002-F03Medientemperatur (°C)-20 bis +160Gewicht1,1 kg / Stk.
Glycerin-Einbaumanometer,Frontring, 100mm, 0 - 2,5 bar
Werkstoffe:Gehäuse: 1.4301, Frontring: 1.4301, Messsystem: Cu-Legierung (Ø 63 Drücke > 400 bar: 1.4404, Ø 100 Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/4" * rückseitig, zentrisch (Ø 100: G 1/2" * rückseitig, exzentrisch)Klasse:1,6 (Ø 100: 1,0)Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 100: Anzeige in bar)Schutzart:IP 65Hinweis:WIKA Typ 213.53Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (bar)0 - 2,5AnschlussgewindeG 1/2 *Skalenteilung (bar)0,05Genauigkeitsklasse1,0Gewicht900 g / Stk.
PA-Spiralschlauch G 1/2"-15 x 12 mm, 2,5 mtr. Arbeitslänge, schwarz
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarbeschwarzWickel Ø innen (mm)150NormDIN 73378 & DIN 74324Gewicht550 g / Stk.

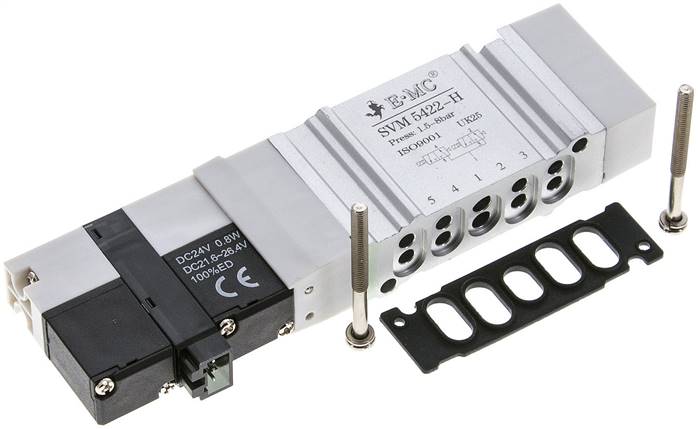

Magnetventil für S2V, 2x 3/2-Wege (NO/NO) Typ SVM 5422-H
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion2x 3/2-Wege (NO/NO)AusführungAnschlussplattenventilCodeHGewicht120 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 25,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)25,50Abblasleistung* (m3/h)631,0H (mm)75h-1 (mm)10SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 25,5 bar
Winkel-Schneidringverschraub. R 3/8"-12 L (M18x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)EinschraubgewindeR 3/8"Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht80 g / Stk.
Pressanschluss DKO-S (90°), M 52 x 2 (38 S)
1.089-20A Pressanschluss DKO-S (90°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht950 g / Stk.
STANDARD-Filterregler G 1/2", 0,2 - 6 bar, Standard 2, Metallbehälter, Kondensatablass automatisch (drucklos geschlossen)
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,1 - 3 bar -3, 0,2 - 6 bar -6, 0,5 - 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 2GewindeG 1/2"Druckregelbereich (bar)0,2 - 6Durchfluss (L/min)1500BehälterausführungMetallbehälter ohne SichtrohrKondensatablassautomatisch (drucklos geschlossen)Manometeranzeige (bar)0 - 10BefestigungswinkelBW 20Eingangsdruck (bar)0 - 16Max. Kondensatmenge (cm3)50Porenweite im Filter40 ?mH (mm)270H1 (mm)118L (mm)70
PA-Spiralschlauch 12 x 9 mm, natur, 7,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)12 x 9FarbenaturBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht750 g / Stk.
Mehrfachanschlussplatte (14-fach) für 3/2-Wege Ventile zu V 33-14
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)14BeschreibungMehrfachanschlussplatteA (mm)26,0B (mm)28C (mm)6D (mm)50,0E (mm)35,0F (mm)24,0G (mm)20H (mm)2J (mm)4,5K (mm)28,0LG 3/8"M (mm)29,0N (mm)16,00Gewicht900 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
