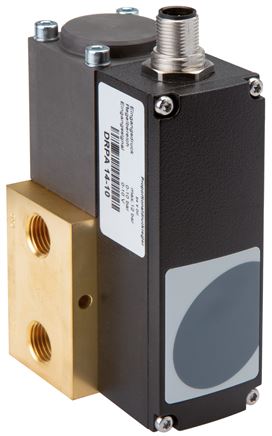

Proportionaldruckregler G 1/8", 0 - 10 bar, 4-20 mA
Preis Pro Stück
1.941,62 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
1.941,62 €*
2.481,79 €*
(Sie sparen 21.77% )
|
| 3 ab |
1.844,54 €*
2.481,79 €*
(Sie sparen 25.68% )
|
Versandkostenfrei
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA). Er arbeitet als 3/2-Wege Sitzventil mit Proportionalmagnet und kann dadurch hohe Durchflusswerte belüftend und entlüftend gewährleisten. Eine Feinfilterung der Druckluft ist nicht notwendig. Die digitale Regelung erlaubt eine schnelle und einfache Einstellung der Regelparameter. Mit einem PC, einem RS232-Adapter und der Software kann das Proportionalventil eingestellt und optimiert werden. Diese Einstellung kann abgespeichert und für andere Ventile verwendet werden. Das Ventil hat keinen Eigenluftverbrauch. Bei fehlendem Eingangssignal oder fehlender Versorgungsspannung entlüftet das Ventil.
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
geölte und ungeölte Druckluft, neutrale Gase (50 ?m)
Temperaturbereich:
0°C bis +60°C
Spannungsversorgung:
21,6 bis 26,4 V (DC) V
Stromaufnahme:
Typ G 1/8": max. 500 mA, G 1/4": max. 1000 mA, G 1/2": max. 1400 mA
Schutzart:
IP 65
Elektrischer Anschluss:

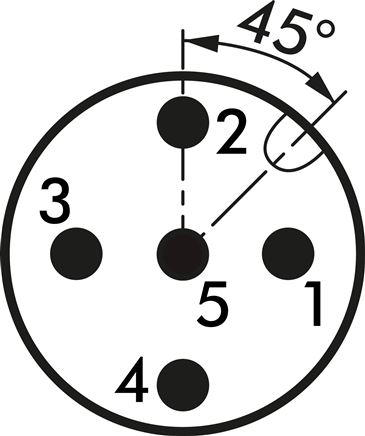

M 12-Stecker (A-codiert, 5-polig), Winkel-Leitungsdose im Lieferumfang enthalten
Linearität:
? 0,5 % vom Endwert
Wiederholgenauigkeit:
? 0,5 % vom Endwert
Hysterese:
1 % vom Endwert
Genauigkeit:
? 0,5 % vom Endwert
Hinweis:
Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10 % über dem maximal benötigten Ausgangsdruck liegen.
Optional:
Ausgangssignal (Monitor) 0 bis 10 V -A10
Vorteile:
•robust, geringe Anforderungen an Druckluftqualität, •hohe Durchflusswerte, •hohe Entlüftungsleistung, •vielfältige Enstellmöglichkeiten über separate Software
*gemessen bei Eingangsdruck von 7 bar und 5 bar Ausgangsdruck
Weitere Eigenschaften:
| Eingangssignal | 4 - 20 mA |
| Ausführung | Proportionaldruckregler |
| Gewinde | G 1/8" |
| Druckregelbereich (bar) | 0 - 10 |
| Durchfluss & Entlüftung* (L/min) | 210 |
| Eingangsdruck (mindestens Einstelldruck) (bar) | 0 - 12 |
| DN (mm) | 3 |
| B (mm) | 35 |
| H (mm) | 83 |
| T (mm) | 57 |
| Gewicht | 600 g / Stk. |
| Anschluss: | 1/8" |
|---|---|
| Bauform: | Druckregler |
| Druckbereich (bar): | 0 - 10 |
