T-Gewindetülle R 1/4"-4mm, PA 6
Temperaturbereich:0°C bis +90°CWeitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)4Gewicht2.5 g / Stk.
Gerader Steckanschluss G 3/8"-15mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)*2-teilige Bauform, **Gewinde muss mit Dichtband oder anaerobem Dichtstoff eingedichtet werdenWeitere Eigenschaften:GG 3/8"D (mm)15Gewicht15 g / Stk.
Stecknippel 10mm-8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)10D1 (mm)8Gewicht3 g / Stk.
Messing-Minikugelhahn G 1/4" Innengewinde, PN 15, Knebelgriff
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:AusführungInnengewindeBetätigungKnebelgriffGewinde GG 1/4"Gewinde G-1G 1/4 (IG)DN (mm)8L (mm)40PN (bar)-0,9 bis 15H (mm)27,5R (mm)22Gewicht100 g / Stk.
Doppelnippel R 1/4"-R 1/8", Messing vernickelt
DN1418KMSV Doppelnippel R 1/4"-R 1/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/4"Gewinde-1R 1/8"PN (bar)16SW (mm)14Gewicht13 g / Stk.
3/2-Wege Magnetventil, M 5, 12 V=, Federrückstellung (NC)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung12 V=GewindeM 5Hand-NotbetätigungneinNennweite (mm)1,2Durchfluss (L/min)38Leistungsaufnahme (Anzug)2 WMagnetspuleOSymbolz_ms310_k.epsGewicht70 g / Stk.
Kupplungsstecker (NW10) R 1/4"(AG), Stahl gehärtet & vernickelt
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:WerkstoffStahl gehärtet & vernickeltGewinde außenR 1/4"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht36 g / Stk.
Edelstahl-Minikugelhahn G 1/4" Innengewinde / Außengewinde, PN 63
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Griffschraube: 1.4301, Dichtung: PTFE / FKM, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Weitere Eigenschaften:AusführungInnengewinde / AußengewindeGewinde GG 1/4"Gewinde G-1G 1/4 (AG)DN (mm)7L (mm)39PN (bar)0 bis 63H (mm)27R (mm)22Gewicht90 g / Stk.
PUR-Spiralschlauch, 120mm, leicht, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)120min. Biegeradius (mm)85Betriebsdruck (bar)-0,08 bis 0,19Rollenlänge (m)10Gewicht600 g / Stk.
Atemluftschlauch (EN 14593/EN 14594), blau, 10 (3/8")x16 mm
Werkstoffe:Innenseele: Kunststoff schwarz, glatt, Außendecke: Kunststoff blau, glatt, nicht abfärbend, ölbeständig, Gewebeeinlage aus PolyesterTemperaturbereich:-20°C bis +70°CElektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Atemluftschlauch, KohlensäureBetriebsdruck:15 bar (Berstdruck: 60 bar)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)10 (3/8)Wandstärke (mm)3,0Schlauch Ø außen (mm)16Gewicht155 g / Stk.
Verschlussstopfen Innenskt. M 10x1 (konisch), Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 10x1 (konisch)PN (bar)16Gewicht3.6 g / Stk.
Winkel-Steckanschluss M 6-6mm, IQS-Mini
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:RM 6D (mm)6Gewicht5.1 g / Stk.
Schnellkupplung (NW7,2) G 3/8"(IG), Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 3/8"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
12mm Schlauchschelle 40 - 60mm, 1.4301 (W4) (NORMA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)AusführungStandardØ Spannbereich (mm)40 - 60SW (mm)7Gewicht31 g / Stk.
Winkel-Schwenkverschraubung G 1/8"-8 LL (M12x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen8 LL (M12x1)EinschraubgewindeG 1/8"Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht39 g / Stk.
Draht-Nachspannschelle 44,4mm Spannbereich 42,5 - 45,5 mm
Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)44,4Ø Spannbereich (mm)42,5 - 45,5Breite (mm)14,8Gewicht24 g / Stk.
Polyethylen-Schlauch, 10 x 8 mm, rot, Meterware
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)10 x 8FarberotBetriebsdruck (bar)6min. Biegeradius (mm)60Gewicht29 g / Stk.

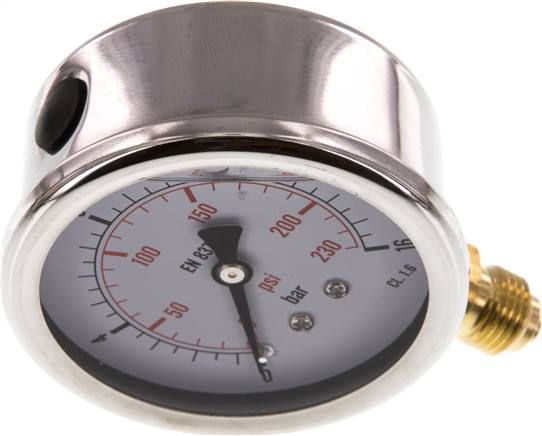

Glycerin-Manometer senkrecht (CrNi/Ms), 63mm, 0 - 16 bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/4" *Klasse:1,6Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 16Skalenteilung (bar)0,5Gewicht200 g / Stk.
Draht-Nachspannschelle 8,1mm Spannbereich 7,8 - 8,3 mm
Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)8,1Ø Spannbereich (mm)7,8 - 8,3Breite (mm)5,5Gewicht0.5 g / Stk.
Polyamid-Schlauch flexibel, 12 x 9 mm, blau
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)12 x 9Farbe*blauBetriebsdruck (bar)16min. Biegeradius (mm)55Gewicht48 g / Stk.
Polyethylen-Schlauch, 5 x 3 mm, gelb, Meterware
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)5 x 3FarbegelbBetriebsdruck (bar)15min. Biegeradius (mm)25Gewicht11 g / Stk.
Winkel-Schneidringverschraub. R 1/8"-6 LL (M10x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen6 LL (M10x1)EinschraubgewindeR 1/8"Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht16 g / Stk.
Gerader Steckanschluss M 5-4mm, Mini m. Innensechskt
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:RM 5D (mm)4P (mm)8Gewicht3.3 g / Stk.
Draht-Nachspannschelle 21,2mm Spannbereich 20,6 - 21,6 mm
Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)21,2Ø Spannbereich (mm)20,6 - 21,6Breite (mm)9,1Gewicht4.8 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
