Winkel-Steckanschluss, selbstabsperrend R 3/8"-8mm
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:0 bis 10 barFunktionsprinzip:Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.Medien:Druckluft, neutrale GaseVorteile:•günstiger als eine Kupplung, •verschließt wie eine KupplungWeitere Eigenschaften:RR 3/8"D (mm)8Gewicht47 g / Stk.

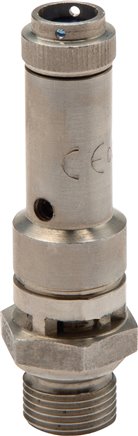

TÜV-Sicherheitsventil G 1/2" (DN8), 0,25 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Ansprechdruck (bar)0,25Abblasleistung* (m3/h)13,0H (mm)63h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.31 CE0036 0,25 barGewicht110 g / Stk.
2/2-Wege Magnetventil G 1-1/2" stromlos geschlossen (NC),NBR 12V=
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geschlossen (NC)GewindeG 1-1/2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)40,0L (mm)140kv-Wert* (L/min)400,0MagnetspuleGMedientemperatur (°C)-10 bis +85Gewicht2,8 kg / Stk.

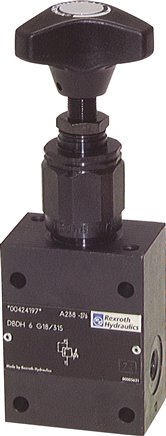

Bosch-Rexroth Druckbegrenzungsventil G 1/4",25 bar/50 l/min
Beschreibung:Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.Werkstoffe:Ventilgehäuse und Einschraubventil: Stahl, Handrad: Kunststoff, Dichtung: NBRTemperaturbereich:-30°C bis +80°CMedien:Hydrauliköle auf MineralölbasisWeitere Eigenschaften:AusführungBosch-RexrothNenndurchfluss (L/min)50GewindeG 1/4"Druckstufe (bar)25L1 (mm)80L2 (mm)94L3 (mm)60L4 (mm)40L5 (mm)45L6 (mm)55L7 (mm)15L8 (mm)55L9 (mm)35L10 (mm)25L11 (mm)45G1M 6D1 (mm)6,6P1G 1/4"T1G 1/4"Gewicht1,6 kg / Stk.
Einstellb. Winkel-Schneidringverschr. 12 L (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)12 LRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht70 g / Stk.

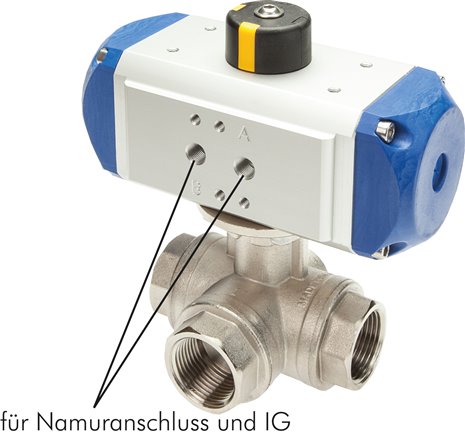

Pneumat. 3-Wege-Kugelhahn (L), doppeltwirkend, G 3/4", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungLGewinde KugelhahnG 3/4"DN (mm)15Einbaulänge Kugelhahn (mm)90PN (bar)0 bis 40ErsatzantriebePDD 002-F03Gewicht1,7 kg / Stk.

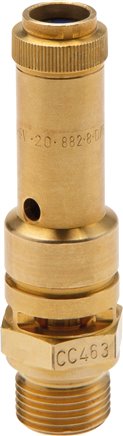

TÜV-Sicherheitsventil G 1/2" (DN8), 10,60 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)10,60Abblasleistung* (m3/h)275,0H (mm)63h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 10,6 barGewicht120 g / Stk.
Gerade Schneidringverschr. G 3/8"-6 L (M12x1,5), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)EinschraubgewindeG 3/8"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht55 g / Stk.
Edelstahl-Rohrschelle, 25mm, Baugröße 2, schwere Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)25H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht400 g / Stk.
45°-Temperier-Schnellkupplung 13mm Zapfen,M 16x1,5(AG), Messing, mit Entriegelungssicherung
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 - 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../13 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungmit VentilAnschlussM 16x1,5Verwendbar für Stecker mit VentiljaEntriegelungssicherungjaKompatibel zu HASCOZ807/13/16x1,5/45Gewicht120 g / Stk.

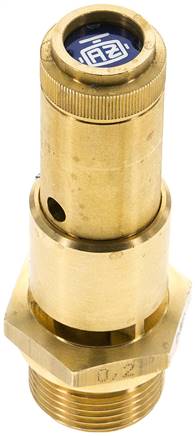

TÜV-Sicherheitsventil G 3/4" (DN10), 1,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Ansprechdruck (bar)1,50Abblasleistung* (m3/h)83,90H75h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.61 CE0036 1,5 barGewicht260 g / Stk.

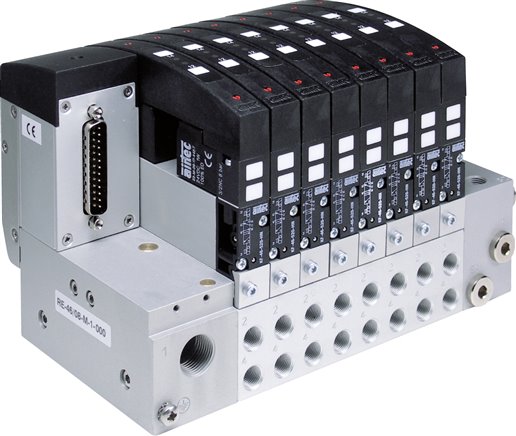

Ventilterminal o. Ventile, 14-fach, Profibus DP
Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:1,3 W / VentilmagnetSchutzart:IP 65Ausführung:mit LED und SchutzbeschaltungFunktion:Bis zu 20 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit Ventilen der Baureihe KF 46 bestückt werden, wobei 2 x 3/2-Wege, 1 x 5/2-Wege und 1 x 5/3-Wege Ventile je nur eine Station belegen. Alle Anschlüsse sind von der Vorderseite zugänglich. Die Druckluftversorgung (Anschluss 1) erfolgt für alle Ventile gemeinsam auf der Vorderseite. Die Entlüftung je Abluftkanal (3+5) erfolgt über je einen G 3/8"-Anschluss nach oben und einen zweiten stirnseitig (ist bei der Auslieferung durch Stopfen verschlossen).Die Entlüftung der Vorsteuermagnete (82+84) erfolgt über 2 Stk. G 1/8"-Anschlüsse nach oben. Die zusätzlichen stirnseitigen G 1/8"-Anschlüsse sind werksseitig durch Stopfen verschlossen. Eine Drucktrennung innerhalb des Terminals sowie eine beidseitige Zuführung der Druckluft ist möglich. Bei der Versorgung der Ventile mit Fremdluft beträgt der Druckbereich 0 bis 8 bar.Vorteile:•schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt bei Multipol- oder Busanschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Zustandsanzeige und Schutzbeschaltung als Standard, •bis zu 20 Stationen (z. B. 40 x 3/2-Wege Ventile) über ein Multipol-Anschlusskabel ansteuerbar, •Schutzart IP 65, •Ventile können ohne Demontage des Terminals getauscht werden, •je Station können wahlweise folgende Ventile angebaut werden: 2 x 3/2-Wege Ventile 1 x 5/2-Wege Ventil (monostabil) 1 x 5/2-Wege Ventil (bistabil) 1 x 5/3-Wege VentilVentilbestückung:Die Ventile müssen separat bestellt werden. Sie werden entsprechend ihrer Funktion angeordnet. Hohe Artikelnummern (z. B. KF 46 534 HN) werden am Multipolanschluss, niedrige Artikelnummern (z. B. KF 46 310/2 RHN) vom ihm entfernt montiert. Verschlussplatten werden hinter den Ventilen vom Anschluss entfernt montiert. Das Ventilterminal wird komplett montiert und geprüft geliefert. Das Anschlusskabel gehört nicht zum Lieferumfang und muss separat bestellt werden.Weitere Eigenschaften:AnschlussartProfibus DPStationen (Stk)14A (mm)201,5B (mm)322C (mm)275D (mm)309

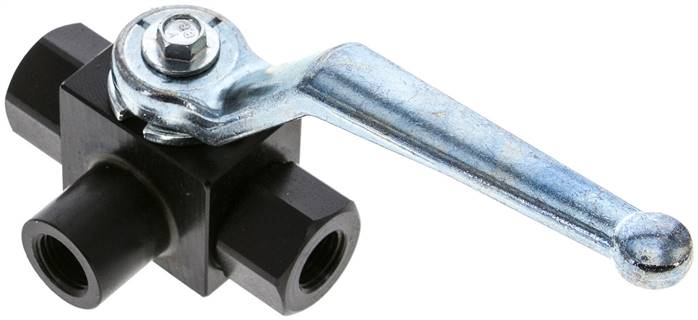

Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/4", 0 bis 400bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/4"DN (mm)6PN (bar)0 bis 400AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht380 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 6,80 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Ansprechdruck (bar)6,80Abblasleistung* (m3/h)184,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 6,8 bar
Gerader Steckanschluss NPT 3/8"-1/2" (12,7 mm), IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:RNPT 3/8"D (mm)1/2 (12,7 mm)Gewicht37 g / Stk.

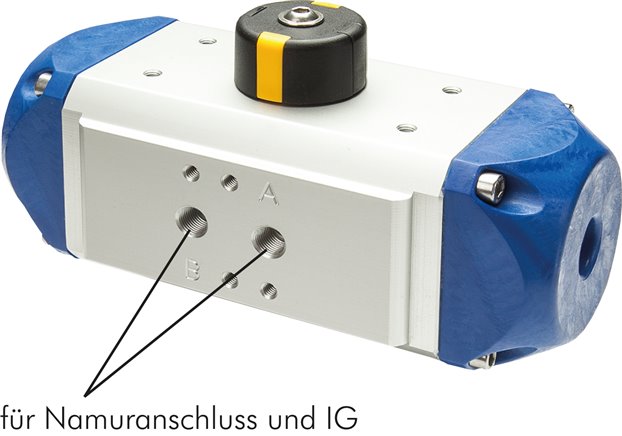

Ersatzfeder ab Bj. 08/2011 PDE 012
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Gewicht23 g / Stk.
Unterlegscheibe, DIN 125 A, M 12 (13,0x24mm), Stahl verzinkt
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungScheibeGewicht5.4 g / Stk.

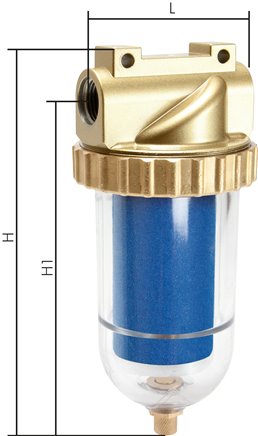

STANDARD Feinfilter (Submikrofilter) G 3/8", Standard 3, Metallbehälter
Anwendung:Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.Werkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat MicrofaservliesTemperaturbereich:0°C bis max. +50°C (Metallbehälter bis max. +90°C)Staubabscheidung:> 0,01 ?m (99,999 %)Restölgehalt:0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)Eingangsdruck:1,5 - 16 bar (mit Metallbehälter 0 - 25 bar)Kondensatentleerung:halbautomatisch** (Metallbehälter: manuell)Medien:Druckluft, neutrale GaseOptional:Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 - 25 bar) -M*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.Weitere Eigenschaften:AusführungFeinfilter (Submikrofilter)BaureiheStandard 3GewindeG 3/8"Durchfluss* (L/min)2170BehälterausführungMetallbehälter ohne SichtrohrKondensatablassmanuellBefestigungswinkelZW DFX 30Ersatzfilter 0,01 ?mFILTER DFX 30Eingangsdruck (bar)0 - 25Temperaturbereich (°C)0 bis +90H (mm)196H1 (mm)172L (mm)88 (Ø 87)Gewicht1,1 kg / Stk.
4SH-Pressanschluss SFC (90°), 54,0 (1-1/4")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (90°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht1 kg / Stk.
Bündelspirale 9,5x12mm, HD-PE(extrudiert), 9 - 13mm
Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)12Innen Ø (mm)9,5Bündelbereich (mm)9 - 13Wendelbreite (mm)12,5Rollenlänge (m)25Gewicht38 g / Stk.

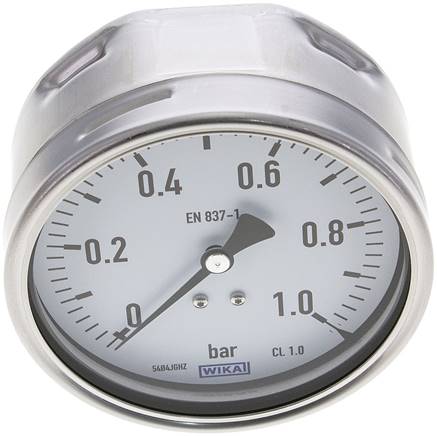

Manometer waagerecht (CrNi/Ms), 100mm, 0 - 1 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *, rückseitig exzentrischKlasse:1,0Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +80°CSchutzart:-40°C bis +80°CHinweis:WIKA Typ 212.20Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 1Skalenteilung (bar)0,02Gewicht600 g / Stk.
90°-Steckanschluss G 1/2" Ü-Mutter, 12,7mm GSP-Schlauch
Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeG 1/2"Schlauch Ø innen (mm)12,7PN (bar)16Gewicht120 g / Stk.
Winkel-Steckanschluss NPT 1/8"-3/16" (4,76 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:RNPT 1/8"D (mm)3/16 (4,76 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht3.4 g / Stk.
