Schalldämpfer G 3/4", Sinterbronze, Sechskant
SDS34 Schalldämpfer G 3/4", Sinterbronze, SechskantWeitere Eigenschaften:GewindeG 3/4"SW (mm)32L (mm)40Gewicht105 g / Stk.
5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 24 V=, Ecoline
5/3-Wegeventil, elektropneumatisch, »4V«, Mitte belüftet, G 1/8, 24 V DC, Betriebsdruck 1,5-8bar, Temp. -20°C bis 70°C, 400l/min5/3-Wegeventile- elektropneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barArbeitsdruck min.1.5 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungElektrischer AnschlussGerätesteckdose Form B nach ISO 4400SchutzartIP 65AnschlussG 1/8Handhilfsbetätigungrastend/tastendFunktion5/3BetätigungZentrum belüftetSpannung24 V DCDurchfluss400 l/minAnschluss EntlüftungG 1/8Baugröße100Symbol39Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 470. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 470 (siehe Downloads).
MULTIFIX Kugelhahn, einseitig Flanschanschluss, G 3/4", Multifix 5, BG 5
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBRMedien:geölte und ungeölte Druckluft, neutrale GaseTemperaturbereich:-10°C bis +60°CVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)Lieferumfang:Kugelhahn ohne Schalldämpfer in AbluftgewindeATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 & 5)Vorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine AnschlussplatteWeitere Eigenschaften:AusführungKugelhahn, einseitig FlanschanschlussBaureiheMultifix 5BauformschmalGewinde EingangG 3/4"AbluftgewindeG 1/2"Durchfluss (L/min)25000H (mm)133H1 (mm)83L (mm)83BefestigungswinkelW 5Koppelpaket zur Verkopplung mit StandardbauformKPS 5Koppelpaket zur Verkopplung mit schmaler BauformKPSS 5AbluftschalldämpferSD 12 FAnschlussplatte für Gewinde auf AusgangsseiteVB CLAP 345Gewicht1,9 kg / Stk.
Kupplungsstecker (NW7,2) G 1/4", PVDF offen (IG)
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden. Nicht mit Werkstatt-Kupplungen NW 7,2 kombinierbar!Kompatibel zu**:Rectus (48)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPVDFAusführungoffenGewindeG 1/4"Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht5.5 g / Stk.
5/3-Wege Magnetventil, G 1/8", Mittelstellung geschlossen, 230 V AC (ATEX)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
TÜV-Ecksicherheitsventil G 1/2" (IG), 4,0 bar Standard
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: NBR (Sondertyp für Kühlkreisläufe EPDM)Temperaturbereich:-10°C bis +130°C (Flüssigkeit darf beim Abblasen nicht verdampfen)Medien:Wasser und neutrale, ungiftige Flüssigkeiten, Kühlflüssigkeit bis 30% Glykol (Sondertyp für Kühlkreisläufe bis 100% Glykol)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Weitere Eigenschaften:AusführungStandardDN (mm)10GewindeG 1/2 (IG)Ansprechdruck (bar)4,0h (mm)17H-1 (mm)70SW (mm)27L (mm)26Abblasleistung (Wasser) (m3/h)3,02BauteilkennzeichnungTÜV-SV...-293.10.F.0,36 CE0036 4 barGewicht210 g / Stk.
Schneidring Stahl verzinkt 10 LL (M14x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen10 LL (M14x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht1.3 g / Stk.

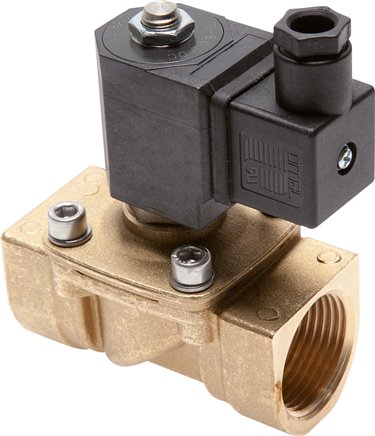

2/2-Wege Messing-Magnetventil G 3/8", -0,95 - 12 bar, stromlos geschlossen (NC) 24V=
Werkstoffe:Körper: Messing, Innenteile: Messing/Edelstahl, Dichtung: NBRTemperaturbereich:-10°C bis max. +90°C (G 1-1/4" - G 1-1/2" und stromlos geöffnet (NO): -10°C bis max. +80°C), Umgebung: max. 50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem und liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:FKM-Dichtung (-10°C bis max. +130°C, G 1-1/4" - G 1-1/2": max. +80°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C, G 1-1/4" - G 1-1/2": max. +80°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 3/8"DichtungenNBRBetriebsdruck (bar)-0,95 - 12DN (mm)13L (mm)68,5kv-Wert* (L/min)55MagnetspuleGMedientemperatur (°C)-10 bis +90Umgebungstemperatur (°C)max. +50Gewicht700 g / Stk.
Bajonett-Druckschalter 20 - 50 bar (Öffner), G 1/4"
Werkstoffe:Körper: Stahl verzinkt, Dichtungen / Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 25 % vom eingestellten WertSchutzart:IP 67Elektrischer Anschluss:Bajonettkupplung DIN 72585 / ISO 15170 (Kontaktgröße 2,5 mm, 4-polig)Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, Wasser (nur Typ DRSIP)Vorteile:•Ideal für den Einsatz im Freien an Bau- oder Landmaschinen, da mit Bajonett-Kupplung eine Schutzart IP 67 erreicht wird.*bei 30 V DC, **Ansteuerung über Kolben, Dichtung: UR (Typ DRSIPS 150 und DRSIPO 150: NBR)Weitere Eigenschaften:AusführungDruckschalterSchaltertypÖffnerEinstellbereich (bar)20 - 50AußengewindeG 1/4"Überdrucksicher bis (bar)300Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Gerätesteckdose (gerade)DRSIP STECKDOSEGerätesteckdose (abgewinkelt)DRSIP STECKDOSE 90Gewicht75 g / Stk.
LE-Steckanschluss R 3/8"-10mm, IQS-PP
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung* Aufgrund des hohen Ausdehnungskoeffizienten von Polypropylen kann es bei hohen Temperaturschwankungen zu Leckagen kommen. Wir empfehlen hier die Eindichtung mit Loctite Dichtfaden 55.Weitere Eigenschaften:AusführungPolypropylen-Gewinde*RR 3/8"D (mm)10Gewicht17 g / Stk.
Drahtschlauchschelle 173 - 180mm, 1.4301
SSDS180ES Drahtschlauchschelle 173 - 180mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)173 - 180Gewicht70 g / Stk.
Drosselrückschlagventil G 1/4"-6 x 4mm, zu- und abluftregelnd (C), Kunststoff
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Kunststoff, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzu- und abluftregelnd (C)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/4"Schlauch Ø außen x innen (mm)6 x 4Gewicht37 g / Stk.
Hohlschraube für IQS-Ringstücke, G 1/2" 1-fach
Werkstoffe:Körper: Messing vernickelt / PBT, Lösering: POM, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickeltTemperaturbereich:-20°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTHinweis:Zum Montieren bitte O-Ringe separat bestellen!Weitere Eigenschaften:GG 1/2"Ausführung1-fachO-RingeIQSVOR 12Gewicht75 g / Stk.
Kupplungsstecker (NW10) 9 (3/8")mm Schlauch, Edelstahl, beidseitig absperrend
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø innen (mm)9 (3/8)beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht90 g / Stk.
Hohlschrauben-Magnetventil G 1/8"-4, 3/2-Wege, 24 V= (NO)PE-Ringstück
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Schaltung3/2-WegeFunktionstromlos geöffnet (NO)EntlüftungM 5DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)4Betriebsdruck (bar)0 - 10Gewicht140 g / Stk.
TÜV-Ecksicherheitsventil G 1-1/2" (IG), 3,5 bar Standard
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: NBR (Sondertyp für Kühlkreisläufe EPDM)Temperaturbereich:-10°C bis +130°C (Flüssigkeit darf beim Abblasen nicht verdampfen)Medien:Wasser und neutrale, ungiftige Flüssigkeiten, Kühlflüssigkeit bis 30% Glykol (Sondertyp für Kühlkreisläufe bis 100% Glykol)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Weitere Eigenschaften:AusführungStandardDN (mm)22GewindeG 1-1/2 (IG)Ansprechdruck (bar)3,5h (mm)28H-1 (mm)140SW (mm)56L (mm)46BauteilkennzeichnungTÜV-SV...-293.22.F.0,36 CE0036 3,5 bar
Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 60mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)60AusführungStandardReparatursätzeNXD 80 REPA (mm)100B (mm)20C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 10J (mm)56,0L (mm)0MG 1/8"N (mm)8,5O (mm)16,00P (mm)82Q (mm)15T (mm)17U (mm)8,5Z (mm)8,0Gewicht1,8 kg / Stk.
Einstellb. Schneidringverschr. G 1"-28 L, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)28 LEinschraubgewindeG 1"Betriebsdruck (bar)160Temperaturbereich (°C)-35 bis +100Gewicht280 g / Stk.

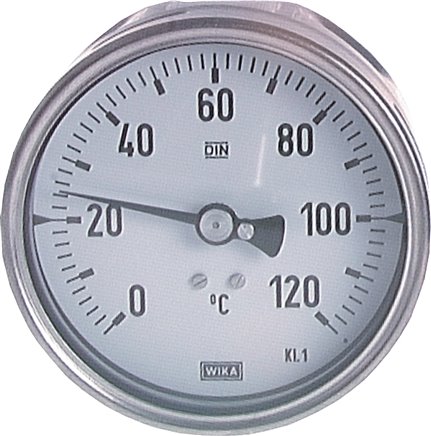

Bimetallthermometer, waagerecht D160/0 bis +100°C/100mm
Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:VerstellzeigerSchutzart:IP 43Anschluss:Außengewinde G 1/2" (Schutzrohrtyp B)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°CBetriebsdruck am Tauchschaft:max. 25 barHinweis:WIKA Typ A52Weitere Eigenschaften:Durchmesser (mm)160Anzeigebereich (°C)0 bis +100Tauchschaftlänge L (mm)100Skalenteilung (°C)1B1 (mm)39B2 (mm)57Gewicht440 g / Stk.
FUTURA Sicherheits-Wartungseinheit, 2-tlg., G 1/2", 0,5 - 8 bar, Baur.2, mit abschließbaren Kugelhahn und Befüllventil
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungSicherheits-Wartungseinheit (mit vorgeschaltetem, abschließbGewindeG 1/2"Druckregelbereich (bar)0,5 - 8BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht2 kg / Stk.
Hydraulikkupplung ISO 7241-1B, Stecker/Druckeleminator, G 1"(IG), Stahl
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungStecker/DruckeleminatorGewindeG 1"PN (bar)225A (mm)37,8B (mm)60DN (ISO) (mm)25Ersatzdichtsätze (FKM/PTFE)VAM 10 DIGewicht310 g / Stk.
Bimetallthermometer, waagerecht D100/0 bis +60°C/160mm, Edelstahl
Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:VerstellzeigerSchutzart:IP 43Anschluss:18 mm Bund (Schutzrohrtyp A)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°CHinweis:WIKA Typ A52Weitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (°C)0 bis +60Tauchschaftlänge L (mm)160Skalenteilung (°C)1B (mm)21Gewicht175 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
