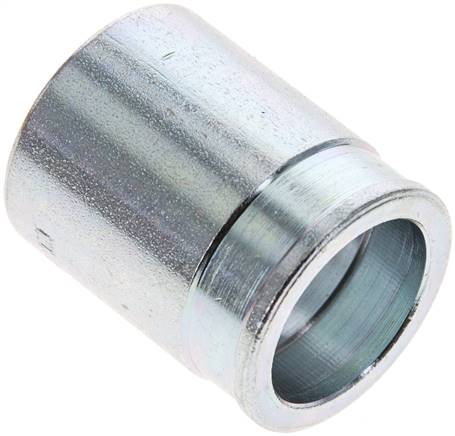

721-10A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 29 x 36 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße29 x 36 (Da x L)DN (mm)16BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht42 g / Stk.

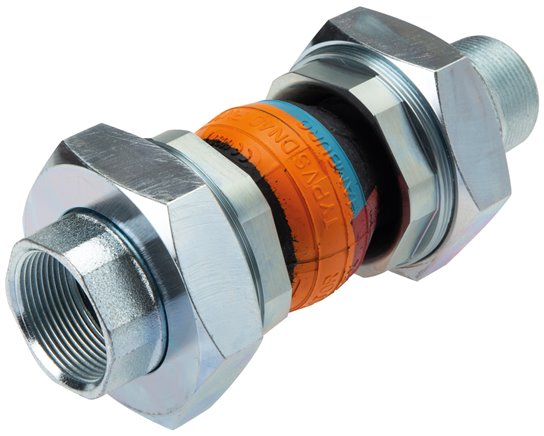

Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/2 (AG)G2G 1-1/2 (IG)Ausführung BalgNBRAusführungAußengewinde / InnengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)214SW1 (mm)75SW2 (mm)54Gewicht3,4 kg / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 30 x 2 (20 S)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht380 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarbegelbWickel Ø innen (mm)150NormDIN 73378Gewicht1,3 kg / Stk.

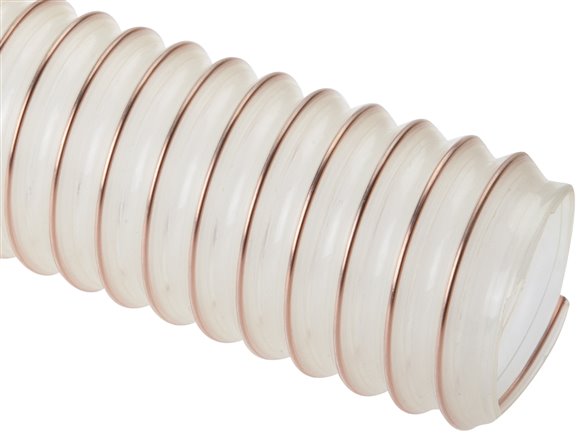

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformmittelschwerSchlauch Ø innen (mm)70min. Biegeradius (mm)70Betriebsdruck (bar)-0,25 bis 0,80Rollenlänge (m)30Gewicht500 g / Stk.

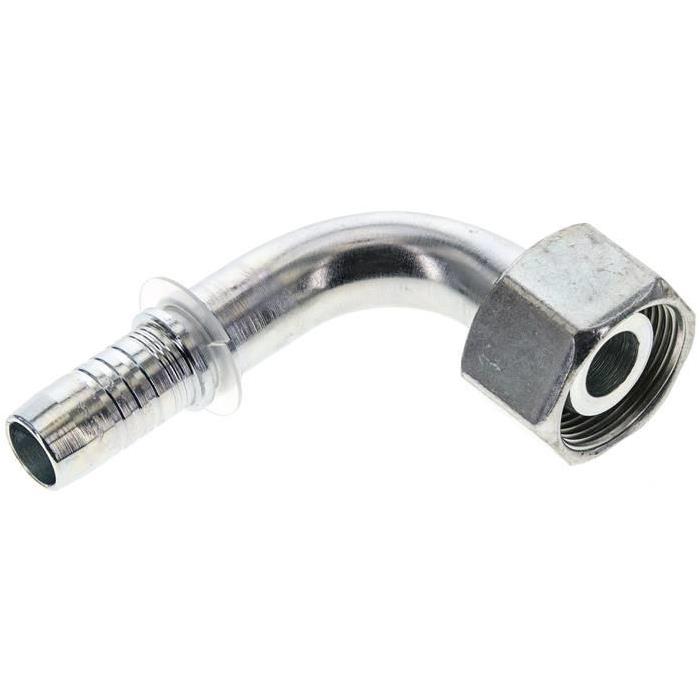

1.089-12A Pressanschluss DKO-S (90°), M 36 x 2 (25 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 36 x 2 (25 S)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht350 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN100 (DIN/EN)D (mm)48,3DN (mm)40PN (bar)100NormDIN 2637 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)170H (mm)62d-1 (mm)22k (mm)125Gewicht4,1 kg / Stk.

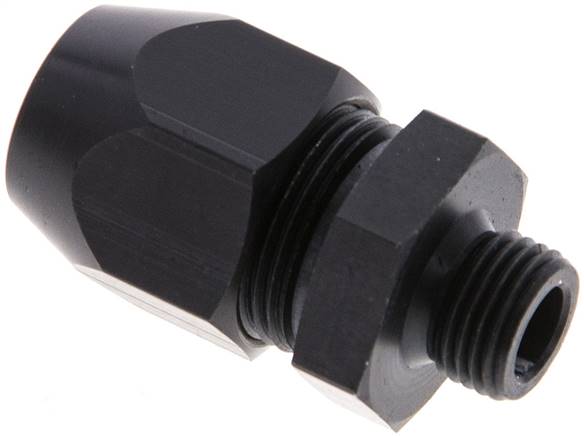

Werkstoffe:Polypropylen, PVDF, Aluminium mit PVC- & PA-Dichtungen, 1.4571 mit PTFE-DichtungenBetriebsdruck:-0,95 bis 10 barVorteile:•Häufige Montage und Demontage möglich, •Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung*Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffAluminiumEinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)10x4Temperaturbereich (°C)-10 bis +60Gewicht12 g / Stk.

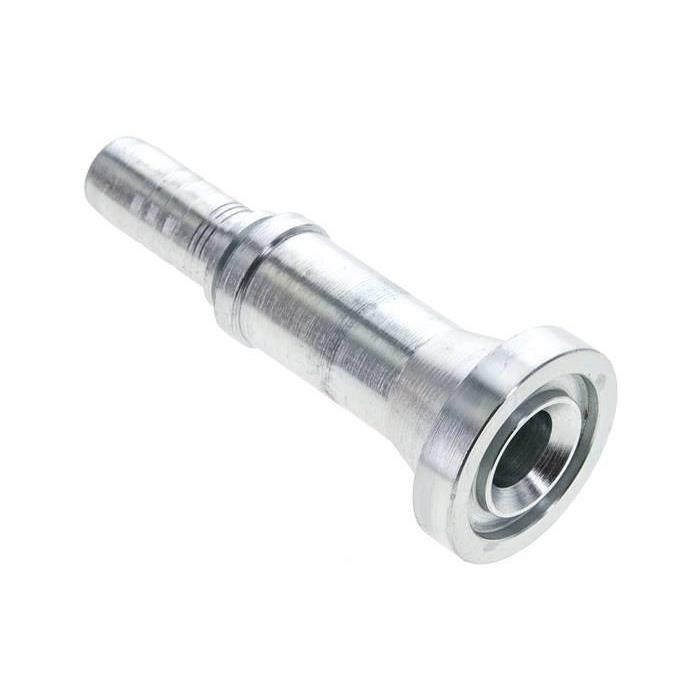

1.421-12-10A Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)DN (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht250 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungblaue Oberdecke für erhöhte Temperaturen (-55°C bis max. +13DN (mm)10Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)19,0Betriebsdruck (bar)330Berstdruck (bar)1400min. Biegeradius (mm)127Size Kenngröße6Gewicht500 g / Stk.
1.180-3-4ES ES-Pressanschluss CES (gerade), M 16 x 1,5 (8 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 16 x 1,5 (8 S)NW (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht31 g / Stk.

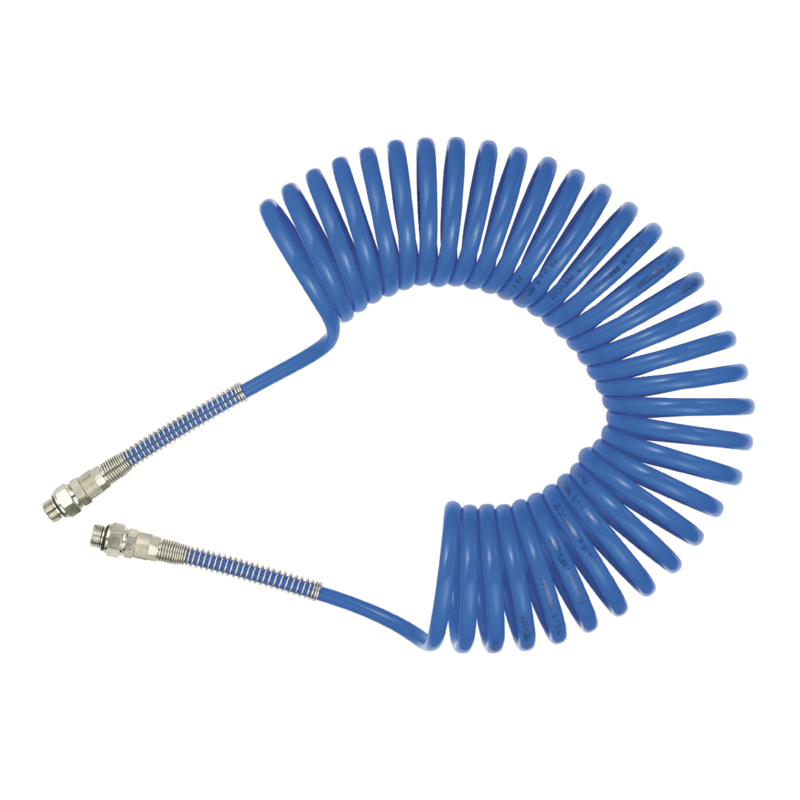

Max. Betriebsdruck: 10 barLänge: 5 mAG BSPP: G 1/4Durchmesser Innen/ Außen (mm): 6,5 x 8Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
1.451-32ES ES-Pressanschluss SFS (45°), 79,4 (2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße79,4 (2)NW (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,2 kg / Stk.
1.089-16ES ES-Pressanschluss DKO-S (90°), M 42 x 2 (30 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 42 x 2 (30 S)NW (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht700 g / Stk.

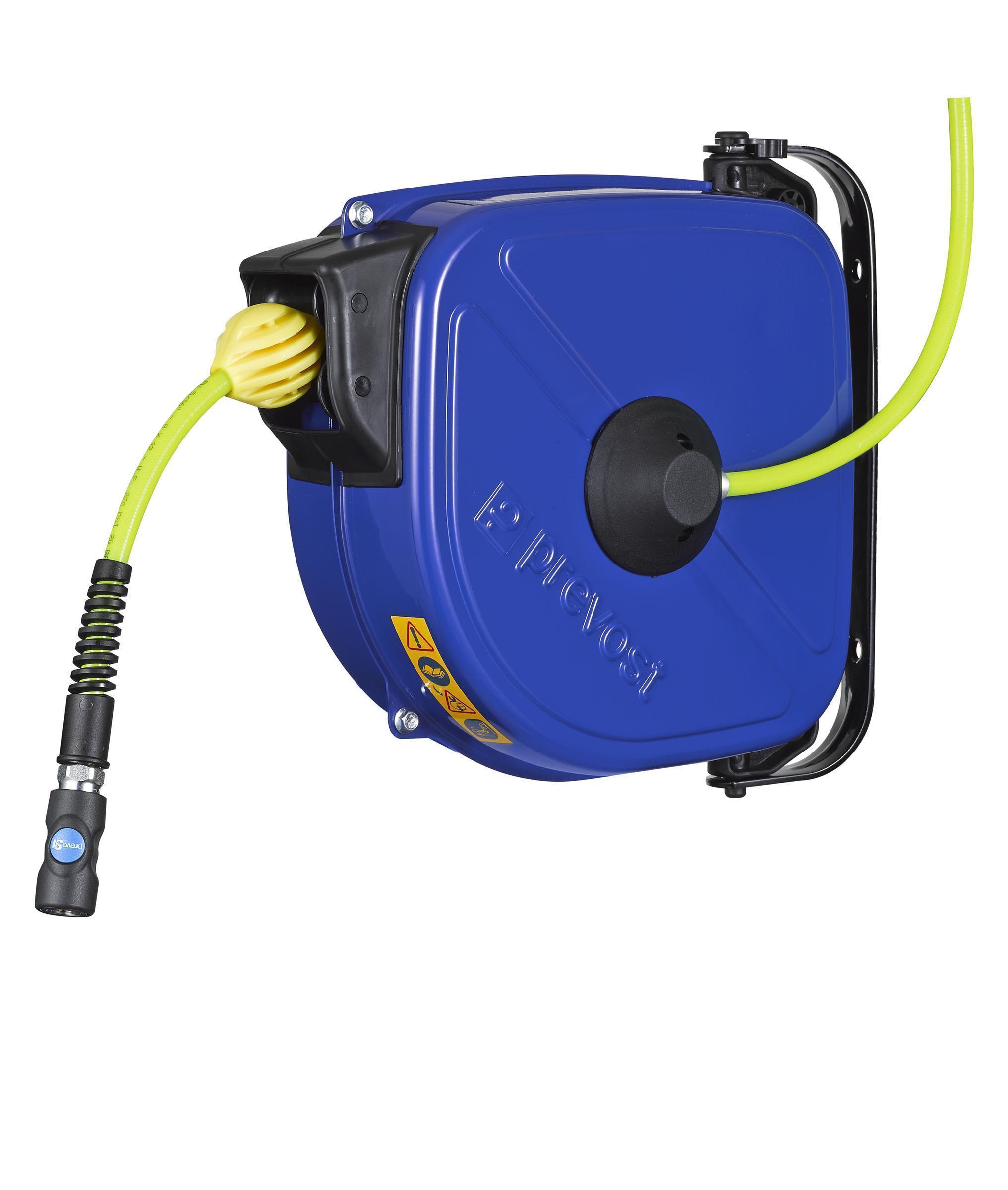

Schwenkbare Halterung 180°Eingang: 1 m SchlauchLänge: 12 mSicherheitskupplung: CSI 06Druck: 12 barTemperatur: -15°C bis + 65°C

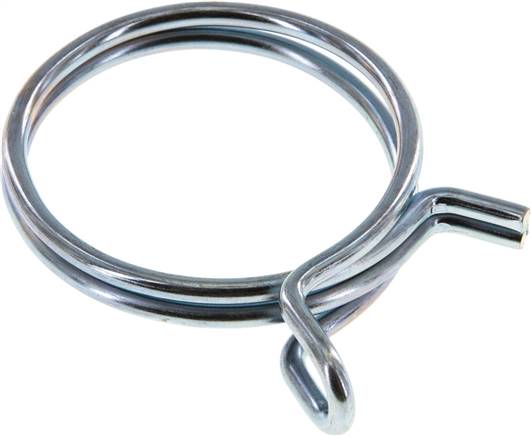

Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)56,0Ø Spannbereich (mm)54,4 - 57,4Breite (mm)15,9Gewicht34 g / Stk.
Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureihesehr leichte BaureiheGewindeM 10 x 1Rohr Ø außen (mm)6 LLGewicht4.3 g / Stk.
1.233-8-6ES ES-Pressanschluss DKR (45°), G 1/2"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1/2"NW (mm)10BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht100 g / Stk.

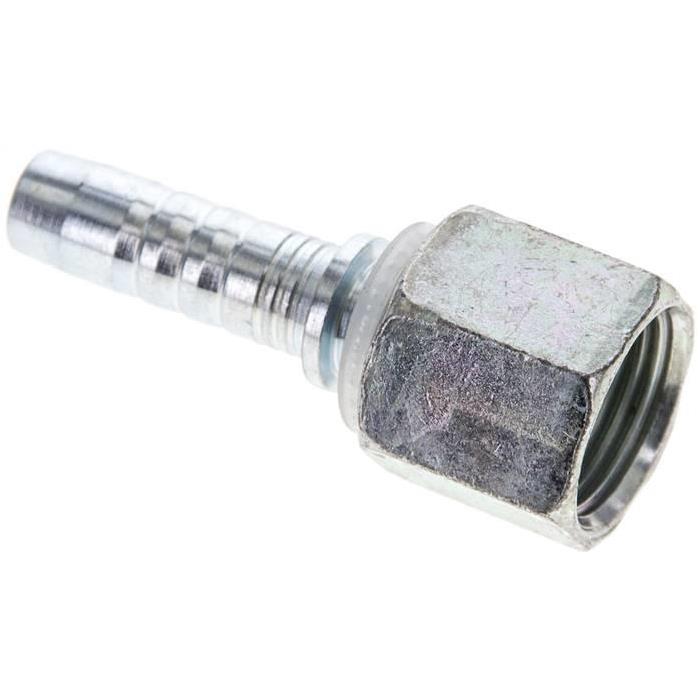

1.313-8-6A Pressanschluss DKJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 3/4-16DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht48 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)5 x 3FarbenaturBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)10Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)18,2Betriebsdruck (bar)110Berstdruck (bar)440min. Biegeradius (mm)70Size Kenngröße6Gewicht600 g / Stk.
Serie DGO - Großes Modell - Mit GummischlauchTechnische Daten:Ø Innen./Außen. (mm)13 x 20Länge (m)20KupplungISI 08Drehbarer Eingang (BSPP)G 1/2 AGDurchfluß (l/min)1000Gewicht (kg)27Länge (mm)555Breite (mm)260Höhe (mm)530Gewicht (kg)24,57
1.421-32ES ES-Pressanschluss SFS (gerade), 79,4 (2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße79,4 (2)NW (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
