PTFE-Schlauch, 4 x 2 mm, rot, 100 mtr. Rolle
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)4 x 2FarberotBetriebsdruck** (bar)42min. Biegeradius (mm)20Gewicht2,1 kg / Stk.
Überwurfmutter f. Schneidringverschr. 6 S (M14x1,5), Klemmring 1.4571 (NC)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffKlemmring 1.4571 (NC)Baureiheschwere BaureiheRohr Ø außen6 S (M14x1,5)Betriebsdruck (bar)500Temperaturbereich (°C)-60 bis +400Gewicht18 g / Stk.
EPDM-Chemieschlauch, 38 (1-1/2")x51mm EN 12115
Werkstoffe:Seele: EPM, schwarz, glatt, Decke: EPDM schwarz (DN 13: grün), extrudiert (ab DN 32 stoffgemustert), abrieb- und witterungsbeständig; Einlage: Cordgewebe mit Kupferlitze (DN 13: ohne Kupferlitze)Temperaturbereich:-35°C bis +100°C (DN 13: -40°C bis +120°C), Chemikalien: max. +25°C, sterilisierbar mit Dampf: kurzzeitig bis +130°C (DN 13: bis +140°C)Elektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:Für starke Säuren und Laugen (DN 13: Luft, Wasser, leichte Chemikalien). Nicht beständig gegen Kohlenwasserstoffe. Bitte fragen Sie die Beständigkeit für Ihr Medium gezielt an. Ab DN 19: Flammwidrigkeit gem. TRbf 131, Teil 2, par. 5.5.*DN 13: EN ISO 1307Weitere Eigenschaften:Schlauch Ø innen (mm)38 (1-1/2)Schlauch Ø außen (mm)51Betriebsdruck (bar)16Berstdruck (bar)64Rollenlänge (m)40NormEN 12115Gewicht1,1 kg / Stk.
Klemmschalen 39 - 41mm, 1.4401, EN 14423 (DIN2826)
Verwendung:Schalenverschraubungen für Dampfschläuche nach EN ISO 6134Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barAchtung:Bitte beachten Sie die Druckfestigkeit des Schlauches bei der Betriebstemperatur!Lieferumfang:2 Schalenhälften mit 4 SchraubenWeitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen x außen (mm)25x40Ø Spannbereich (mm)39 - 41Gewicht550 g / Stk.
ES-4SH-Pressanschluss SFL (45°), 38,1 (3/4"), DN19
5.450-12ES ES-4SH-Pressanschluss SFL (45°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
PA-Spiralschlauch 12 x 9 mm, rot, 7,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)12 x 9FarberotBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht750 g / Stk.

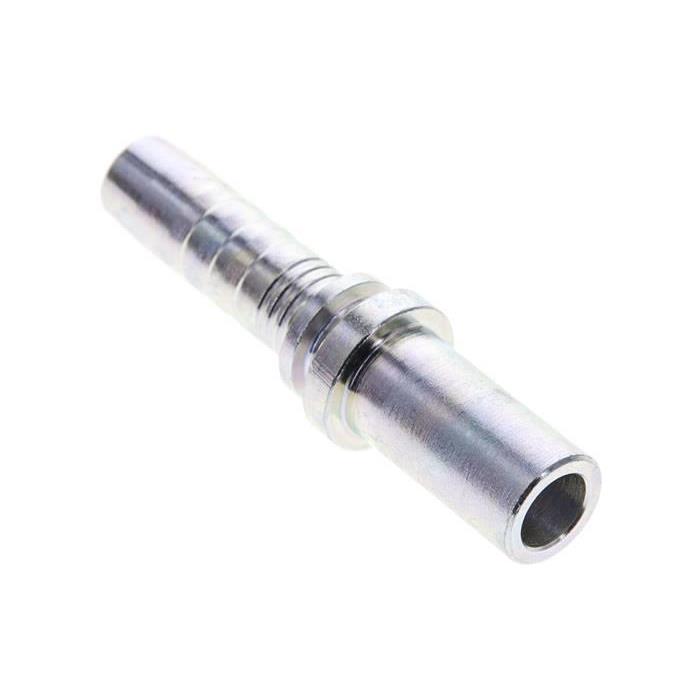

Pressanschluss RSL (gerade), 12 L
1.103-6A Pressanschluss RSL (gerade), 12 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße12 LDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht28 g / Stk.
ES-4SH-Pressanschluss DKO (45°), M 36 x 2 (25 S), DN19
5.085-12ES ES-4SH-Pressanschluss DKO (45°), M 36 x 2 (25 S)Weitere Eigenschaften:BauformDKO (45°)AnschlussgrößeM 36 x 2 (25 S)NW (mm)19BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-StutzenGewicht550 g / Stk.

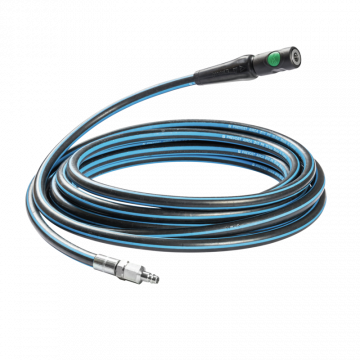

Prevost Schlauchverlangerung AIRCA - RST AISB810
Verpresste Schlauchverlängerung mit Gummischlauch AIRCA mit Sicherheitsschnellkupplung prevoS1
Sechskantschraube DIN 933, M 12x45, Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungSechskantschraubeGewindeM 12effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)30Muttern934-M12 ES4AScheiben125A-12 ES4AGewicht50 g / Stk.
Vorschweißflansch DN250-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 273,0mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN250-PN16 (DIN/EN)D (mm)273,0DN (mm)250PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)6,3A (mm)405H (mm)70d-1 (mm)26k (mm)355Gewicht16 kg / Stk.
Blindflansch DN50-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN16 (DIN/EN)DN (mm)50PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)165b (mm)18k (mm)125d (mm)18Gewicht2,8 kg / Stk.

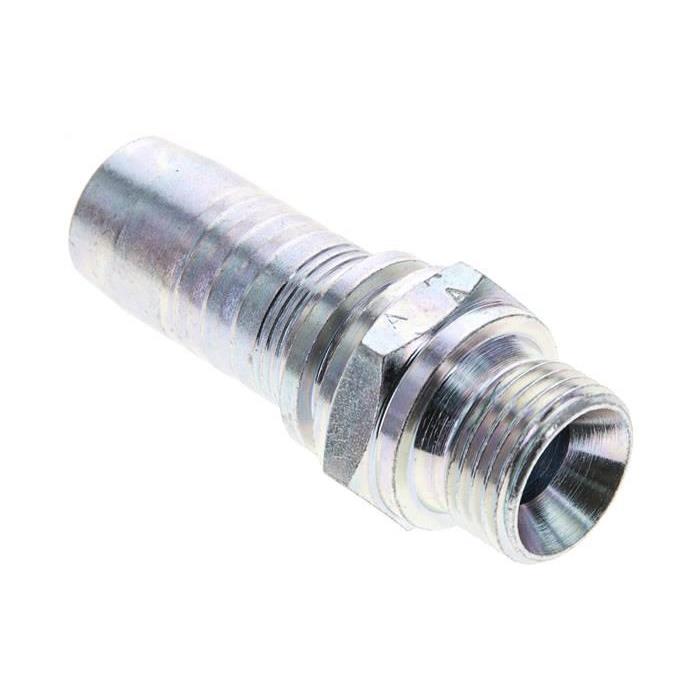

Pressanschluss AGR (gerade), G 1/2", DN 19
1.260-8-12A Pressanschluss AGR (gerade), G 1/2"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/2"DN (mm)19BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht105 g / Stk.
ES-Pressanschluss DKJ (45°), UNF 7/8"-14, DN16
1.343-10ES ES-Pressanschluss DKJ (45°), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 7/8-14NW (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

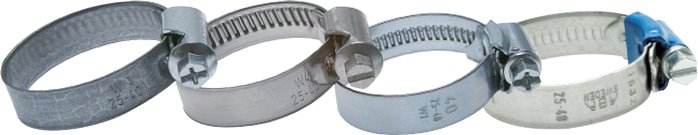

12mm Schlauchschelle 190 - 210mm, Stahl verzinkt (W1) (ABA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (ABA)AusführungStandardØ Spannbereich (mm)190 - 210SW (mm)7Gewicht85 g / Stk.

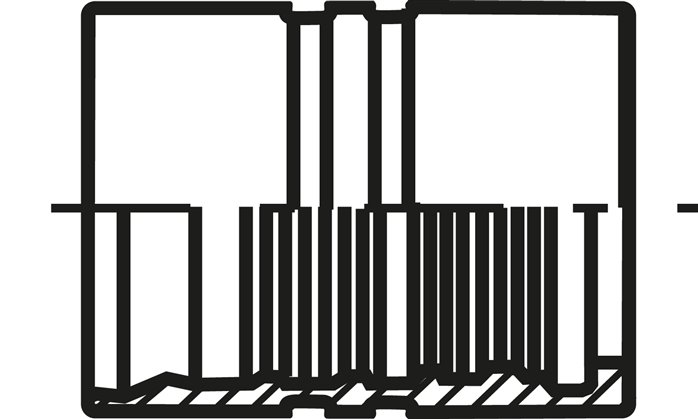

ES-4SH-Pressanschluss Hülse 4 SH, 64 x 100 (Da x L), DN38
544-24ES ES-4SH-Pressanschluss Hülse 4 SH, 64 x 100 (Da x L)Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße64 x 100 (Da x L)NW (mm)38BeschreibungPressfassung für Schlauch 4 SH (EN 856) (Schlauch innen und Gewicht700 g / Stk.
ES-4SH-Pressanschluss CES (gerade), M 52 x 2 (38 S), DN 31
5.180-20ES ES-4SH-Pressanschluss CES (gerade), M 52 x 2 (38 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungAußengewinde 24° für Schneidringverschraubung ISO 8434-1, scGewicht650 g / Stk.

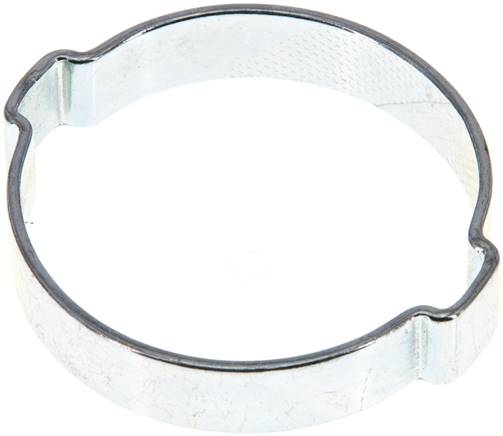

2-Ohr-Schlauchschelle 40,6 - 46mm, Stahl verzinkt (W1)
2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbar, •größerer Spannbereich im Vergleich zu 1-Ohr-SchellenWeitere Eigenschaften:WerkstoffStahl verzinkt (W1)Ø Spannbereich (mm)40,6 - 46Bandbreite (mm)10Gewicht19 g / Stk.

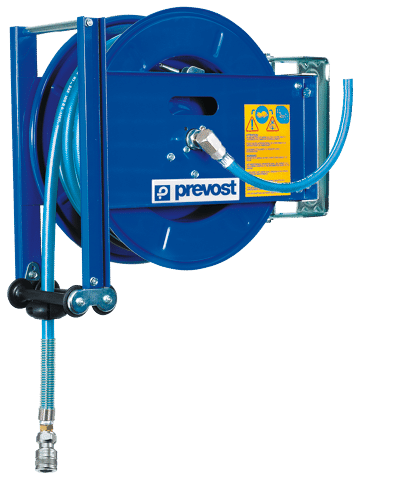

Prevost Schlauchaufroller 10 m für Wasser, offene Trommel DMO1610LS
Sechskantschraube DIN 933, M 12x55, Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungSechskantschraubeGewindeM 12effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)40Muttern934-M12 ES4AScheiben125A-12 ES4AGewicht55 g / Stk.

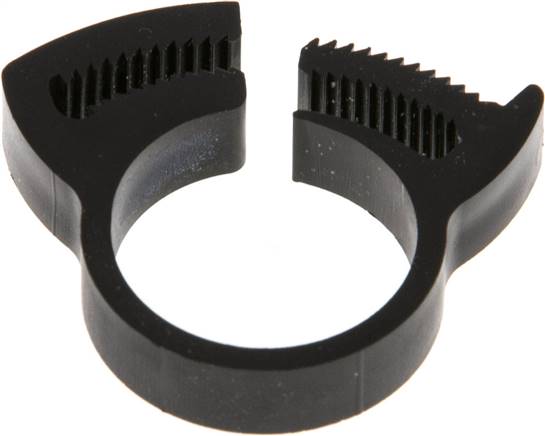

Schnapp-Schlauchschelle, Nylon, 17 - 19mm
Werkstoffe:NylonVorteile:•einfache Montage mit einer Zange, •Lösen durch seitliches Auseinanderschieben der VerzahnungWeitere Eigenschaften:Ø Spannbereich (mm)17 - 19Breite (mm)6,9Gewicht3 g / Stk.

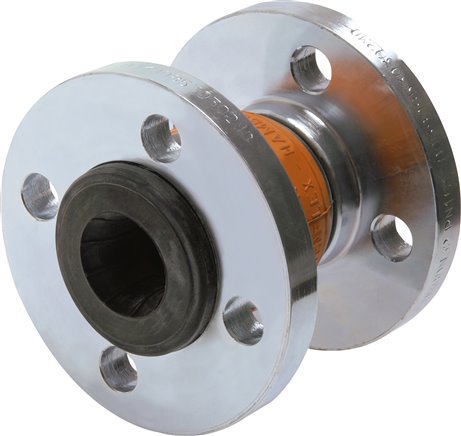

Kompensator, DN80-PN16 (DIN/EN), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN80-PN16 (DIN/EN)Ausführung BalgEPDMDN (mm)80PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)14L (mm)150B (mm)20D (mm)200Di (mm)84 ? 3Gewicht7 kg / Stk.
PA-Spiralschlauch 6 x 4 mm, schwarz, 15,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)6 x 4FarbeschwarzBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378 & DIN 74324Gewicht440 g / Stk.

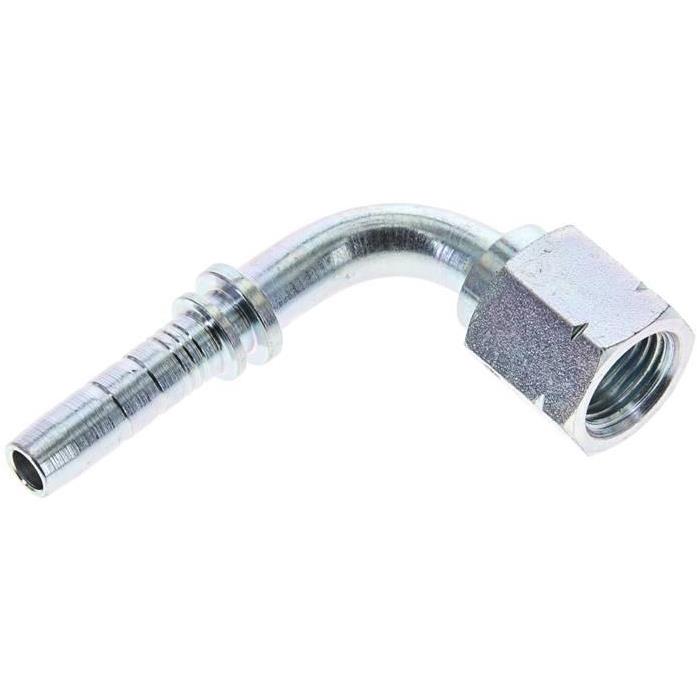

Pressanschluss DKJ (90°), UNF 9/16"-18, DN 8
1.353-6-5A Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18DN (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht50 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
