Kompensator, DN250-PN10 (DIN/EN), Edelstahl, Flansche und Balg aus 1.4404
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN250-PN10 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)250PN (bar)10Axial-Stauchung (mm)26Axial-Streckung (mm)26Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)245D (mm)395Anzahl Löcher12
Vorschweißflansch DN80-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 88,9mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN80-PN40 (DIN/EN)D (mm)88,9DN (mm)80PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)3,2A (mm)200H (mm)58d-1 (mm)18k (mm)160Gewicht4,7 kg / Stk.
Polyamid-Schlauch flexibel, 8 x 6 mm, gelb
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6Farbe*gelbBetriebsdruck (bar)16min. Biegeradius (mm)35Gewicht24 g / Stk.
ES-4SH-Pressanschluss AGR (gerade), G 1-1/2", DN38
5.260-24ES ES-4SH-Pressanschluss AGR (gerade), G 1-1/2"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/2"NW (mm)38BeschreibungBSP-Gewinde 60°-Dichtkopf, Außengewinde

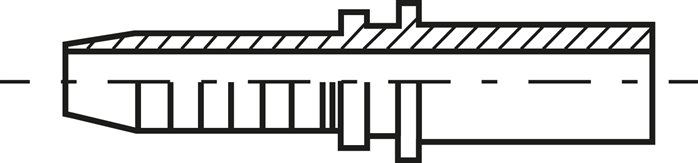

Pressanschluss RSS (gerade), 8 S
1.123-3-4A Pressanschluss RSS (gerade), 8 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße8 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht16 g / Stk.
Feuerlöschschlauch DIN 14811, DN52-52-C, weiß, Klasse 1-L1, 20mtr
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)52Schlauchlänge (m)20Storz-Alukupplung52-CKnaggenabstand66Gewicht7 kg / Stk.

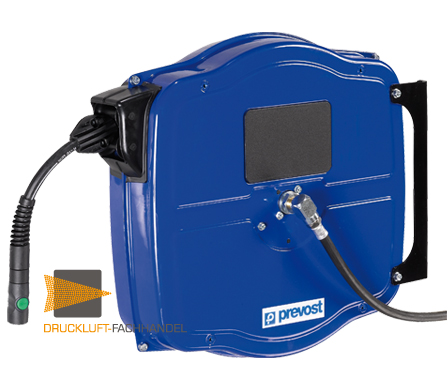

Prevost Profi-Schlauchaufroller DGF 1310ES mit Sicherheitskupplung ESI 07

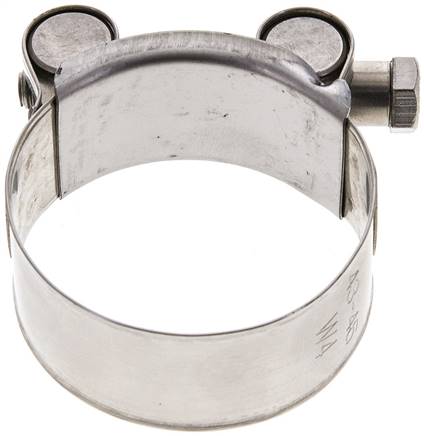

20mm Eco-Gelenkbolzenschelle, 43 - 46mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 44 - 47 mm, Bandbreite 22 mm, empf. Anzugsdrehmoment 9,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite22 mmSpannbereich min.44 mmSpannbereich max.47 mmempf. Anzugsdrehmoment9 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
PA-Spiralschlauch G 1/2"-15 x 12 mm, 7,5 mtr. Arbeitslänge, rot
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarberotWickel Ø innen (mm)150NormDIN 73378Gewicht1,2 kg / Stk.

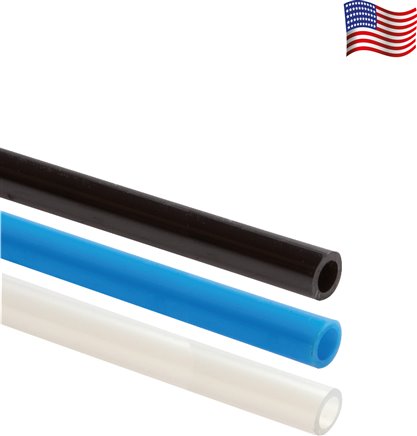

Polyamid-Schlauch 1/2" x 9,5 mm, schwarz
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-15°C bis +90°CShore-Härte:70 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 56%, +70°C: 51%, +80°C: 46%, +90°C: 43%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)1/2 x 9,5Außen Ø (mm)12,70FarbeschwarzBetriebsdruck (bar)16min. Biegeradius (mm)108Gewicht60 g / Stk.
PTFE-Schlauch, 6 x 4 mm, schwarz, 100 mtr. Rolle
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)6 x 4FarbeschwarzBetriebsdruck** (bar)25min. Biegeradius (mm)30Gewicht3,5 kg / Stk.
PFA (schweißbar)-Schlauch, 14 x 12 mm, natur, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPFA (schweißbar)AusführungMeterwareSchlauch Ø außen x innen (mm)14 x 12Farbenatur*Betriebsdruck** (bar)11min. Biegeradius (mm)210Gewicht85 g / Stk.
PA-Spiralschlauch 12 x 9 mm, blau, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)12 x 9FarbeblauBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht280 g / Stk.

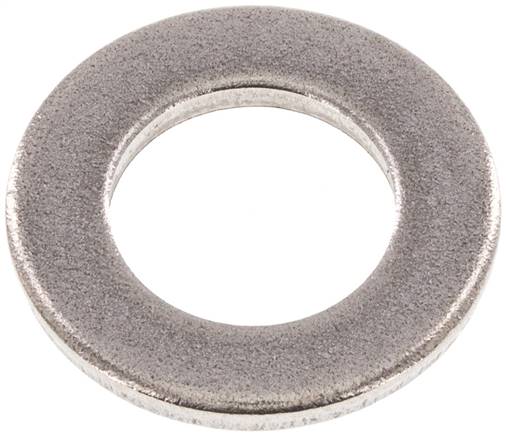

Unterlegscheibe, DIN 125 A, M 16 (17,0x30mm), Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungScheibeGewicht9.3 g / Stk.

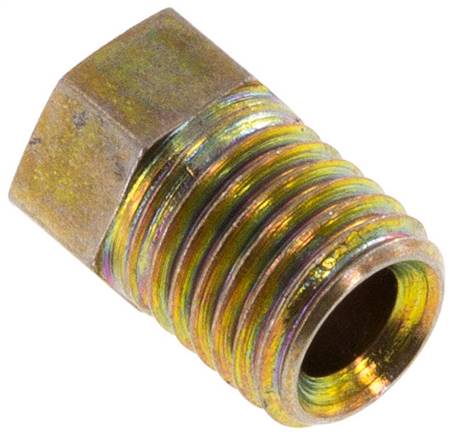

Überwurfschraube 4 LL (M 8 x 1), DIN 3871
Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureihesehr leichte BaureiheGewindeM 8 x 1Rohr Ø außen (mm)4 LLGewicht3 g / Stk.

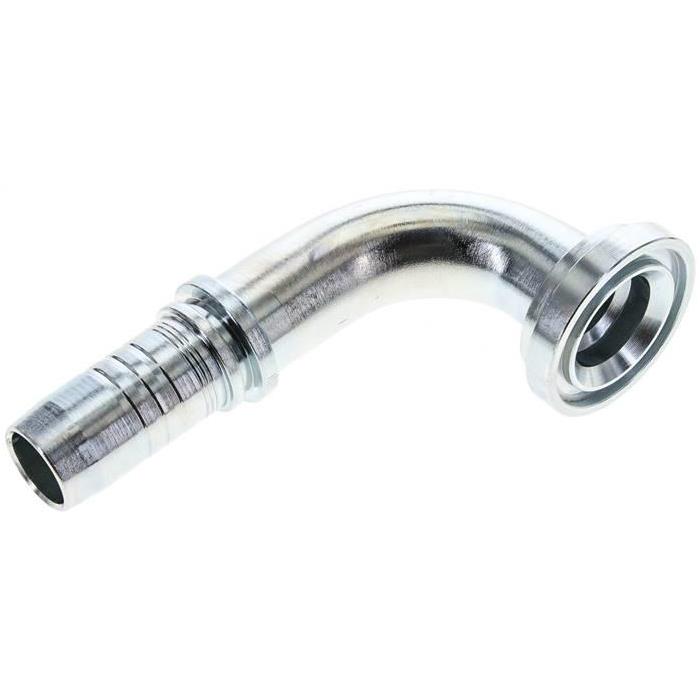

Pressanschluss SFL (90°), 50,8 (1-1/4"), DN 25
1.470-20-16A Pressanschluss SFL (90°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße50,8 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Standard-BaureiheGewicht470 g / Stk.

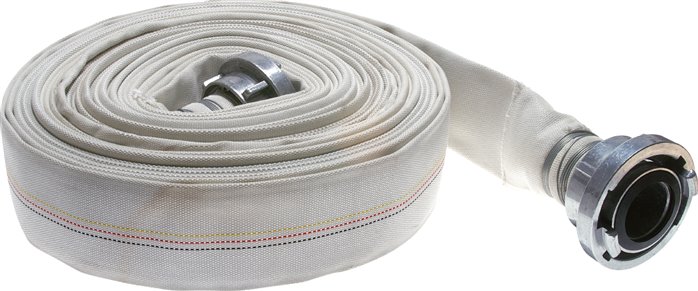

Bauschlauch, DN52-52-C, weiß, 30 mtr
Werkstoffe:Polyestergarn innen gummiert, Stolz-Kupplung: Aluminium (gegossen) mit drehbarer NBR-DichtungTemperaturbereich:0°C bis +40°CBetriebsdruck:10 bar (Berstdruck: 30 bar)Eigenschaften:verrottungsfest, abriebfest, flexibel, erhöhte Flammbeständigkeit, keine Zulassungen!Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)52Schlauchlänge (m)30Storz-Alukupplung52-CKnaggenabstand (mm)66Gewicht7 kg / Stk.

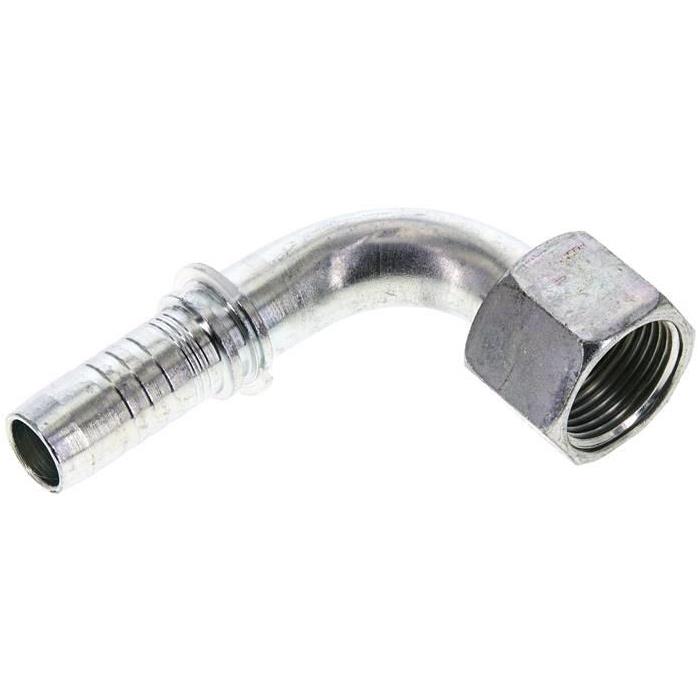

Pressanschluss ORFS (90°), UNS 1"-14
1.355-10A Pressanschluss ORFS (90°), UNS 1"-14Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUNS 1-14DN (mm)16BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht155 g / Stk.

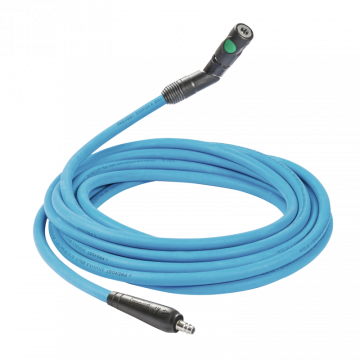

Prevost Schlauchverlängerung STOFLEX - RAL SISW1012
Gummi Schlauchverlängerung STOFLEX mit drehbarer Sicherheitsschnellkupplung prevoS1Technische Daten:Ø Innen./Außen. (mm)10 x 18Länge (m)12,5ProfilISO 6150 BKupplungISI 06SWNippelIRP 06Ausgestattet mitSchutzLänge (mm)500Breite (mm)350Höhe (mm)80Gewicht (kg)3,2
Sechskantschraube DIN 933, M 16x65, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 16effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)46Muttern934-M16 ESScheiben125A-16 ESGewicht125 g / Stk.
Feuerlöschschlauch DIN 14811, DN52, rot, Klasse 2
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% PolyestergarnTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:17 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORM*andere Längen auf AnfrageWeitere Eigenschaften:Farberot, Klasse 2Schlauch Ø innen (mm)52Rollenlänge* (m)20Gewicht280 g / Stk.

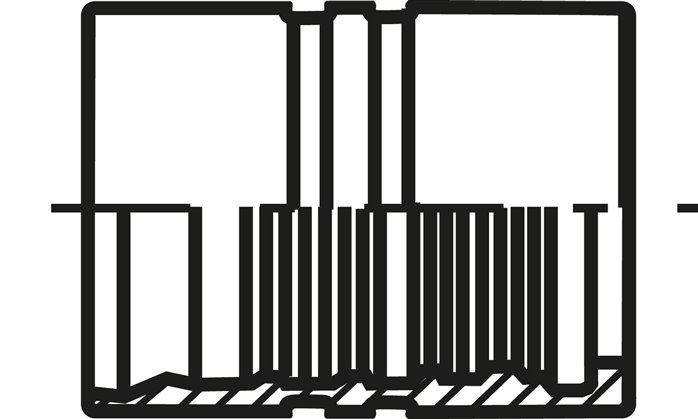

4SH-Pressanschluss Hülse 4 SH, 40,0 x 51,4 (Da x L)
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße40,0 x 51,4 (Da x L)DN (mm)19BeschreibungPressfassung für 4 SH-Schlauch (EN 856) für Armatur mit AusrGewicht155 g / Stk.

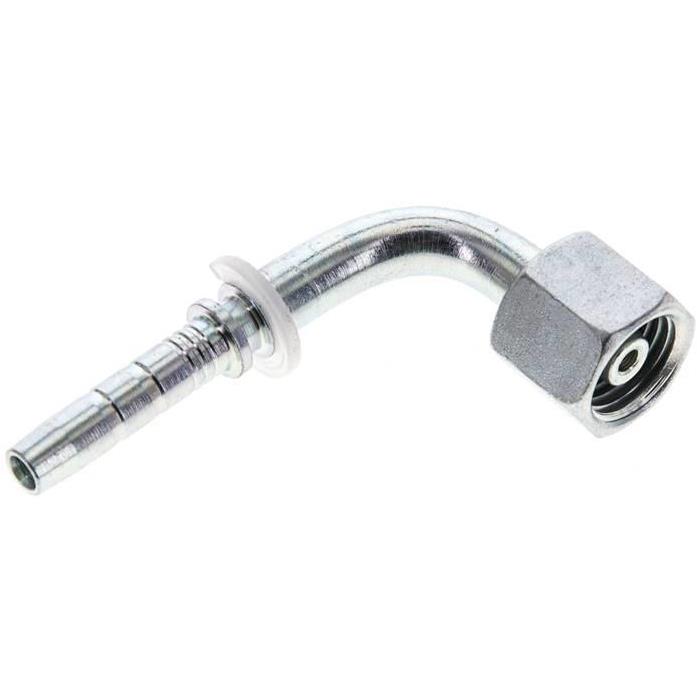

Pressanschluss DKO-S (90°), M 14 x 1,5 (6 S)
1.089-2-4A Pressanschluss DKO-S (90°), M 14 x 1,5 (6 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 14 x 1,5 (6 S)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht38 g / Stk.

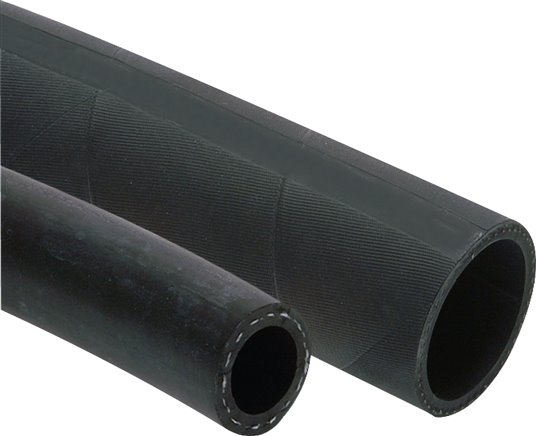

Kühlerschlauch EPDM ähnlich DIN 73411/96, 55x65mm
Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)55Schlauch Ø außen (mm)65Rollenlänge (m)40Betriebsdruck (bar)3Berstdruck (bar)9Temperaturbereich (°C)-40 bis +100Gewicht1,1 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
