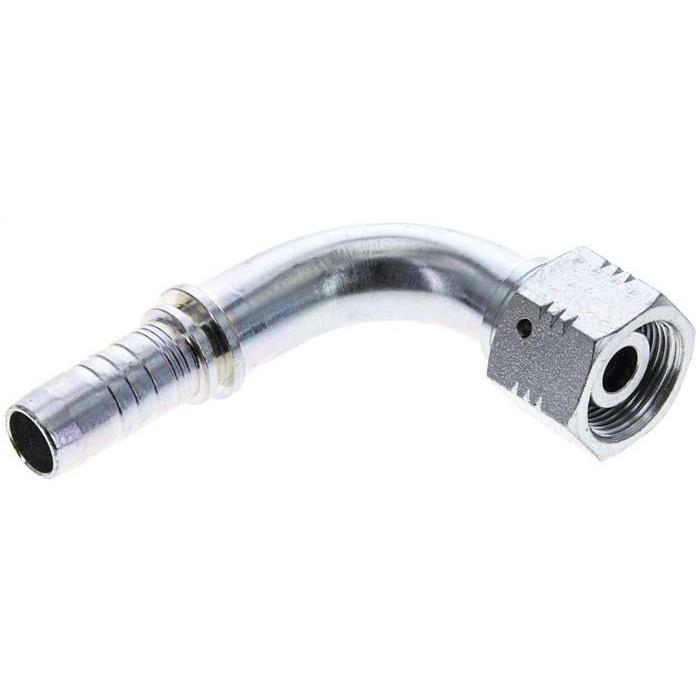

1.089-8-10A Pressanschluss DKO-S (90°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht230 g / Stk.
1.353-32A Pressanschluss DKJ (90°), UN 2-1/2"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 2-1/2-12DN (mm)51BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht3,3 kg / Stk.
1.471-12ES ES-Pressanschluss SFS (90°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht400 g / Stk.
5.260-16ES ES-4SH-Pressanschluss AGR (gerade), G 1"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1"NW (mm)25BeschreibungBSP-Gewinde 60°-Dichtkopf, Außengewinde

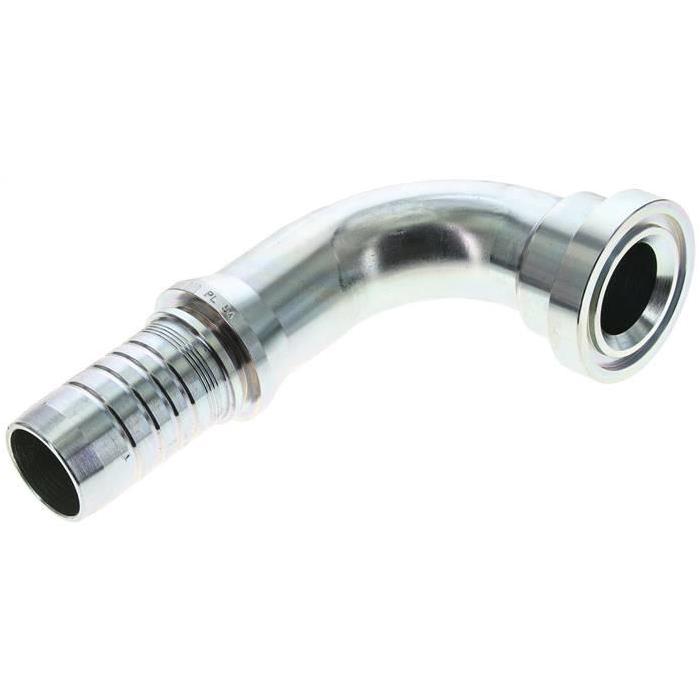

1.471-24A Pressanschluss SFS (90°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,3 kg / Stk.

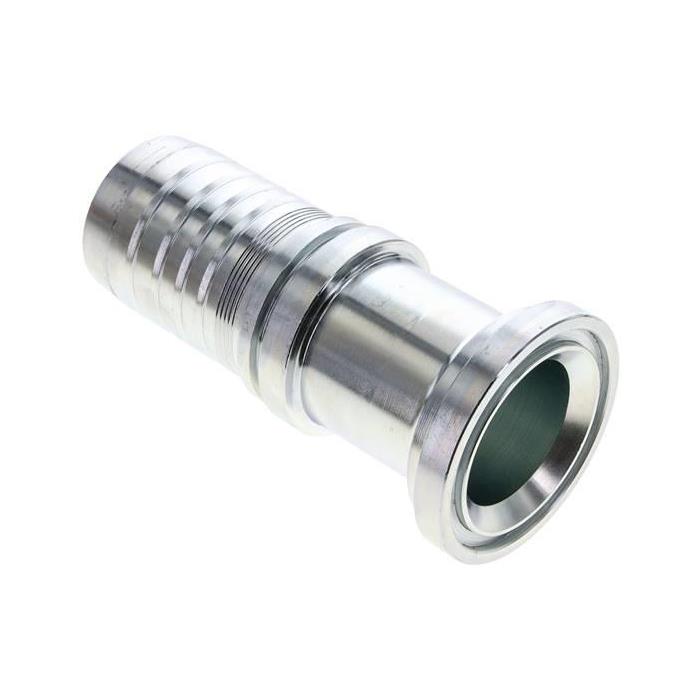

1.420-32A Pressanschluss SFL (gerade), 71,4 (2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße71,4 (2)DN (mm)51BeschreibungSAE-Flansch, Standard-BaureiheGewicht950 g / Stk.

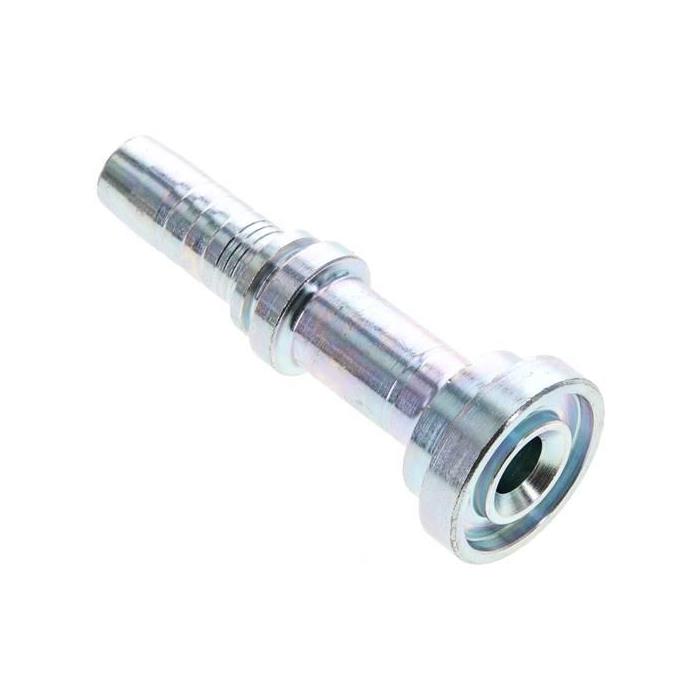

1.420-8A Pressanschluss SFL (gerade), 30,2 (1/2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße30,2 (1/2)DN (mm)12BeschreibungSAE-Flansch, Standard-BaureiheGewicht100 g / Stk.
1.243-8-6ES ES-Pressanschluss DKR (90°), G 1/2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/2"NW (mm)10BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht105 g / Stk.

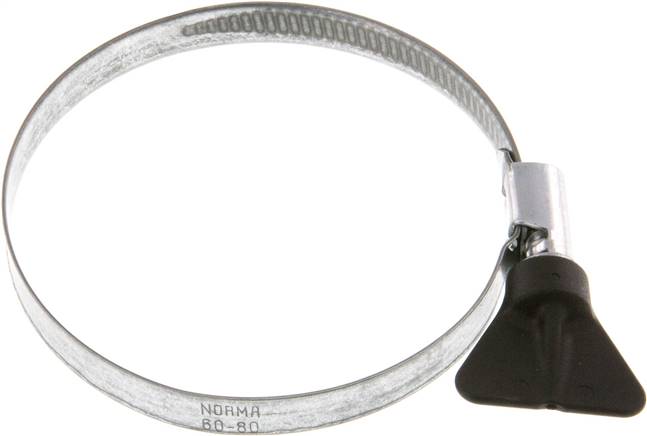

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)60 - 80SW (mm)7Gewicht28 g / Stk.

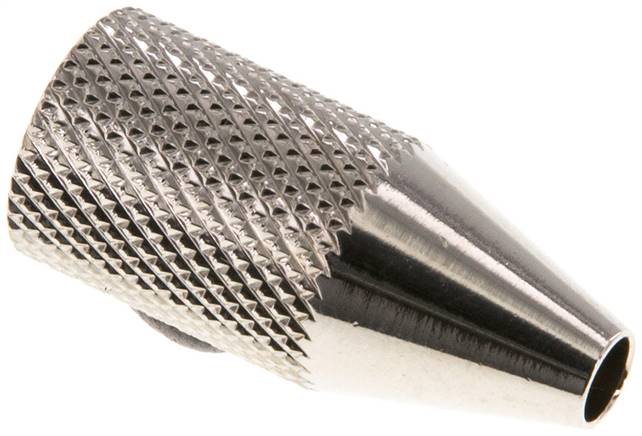

KMSW18-DR Regulierdüse MS vernickelt, M 10 x 1-KühlmittelschlauchWeitere Eigenschaften:AusführungRegulierdüse MS vernickeltAnschlussgewinde (IG)M 10 x 1DN (mm)4Breite x Höhe (mm)Ø 12,0Gewicht7.9 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN10-PN40 (DIN/EN)D (mm)17,2DN (mm)10PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)90H (mm)35d-1 (mm)14k (mm)60Gewicht650 g / Stk.
1.471-20ES ES-Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

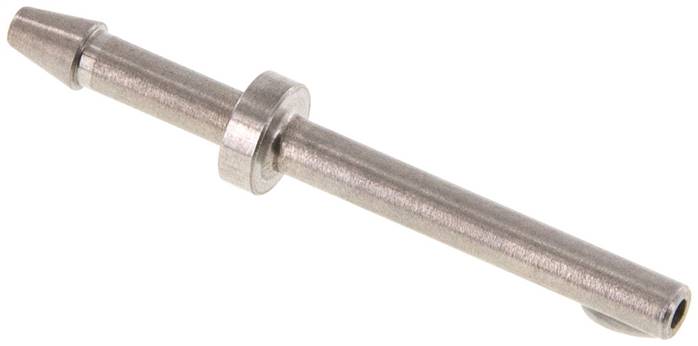

8610200ES Schlauchnippel Rohr 4, Schl. 3 - 4mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Baureiheleichte BaureiheNW (mm)2Schlauch Ø innen (mm)3 - 4Rohr Ø außen (mm)4L (mm)29Gewicht4.2 g / Stk.
1.055-24ES ES-Pressanschluss DKO-L (45°), M 52 x 2 (42 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 52 x 2 (42 L)NW (mm)38BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht1 kg / Stk.

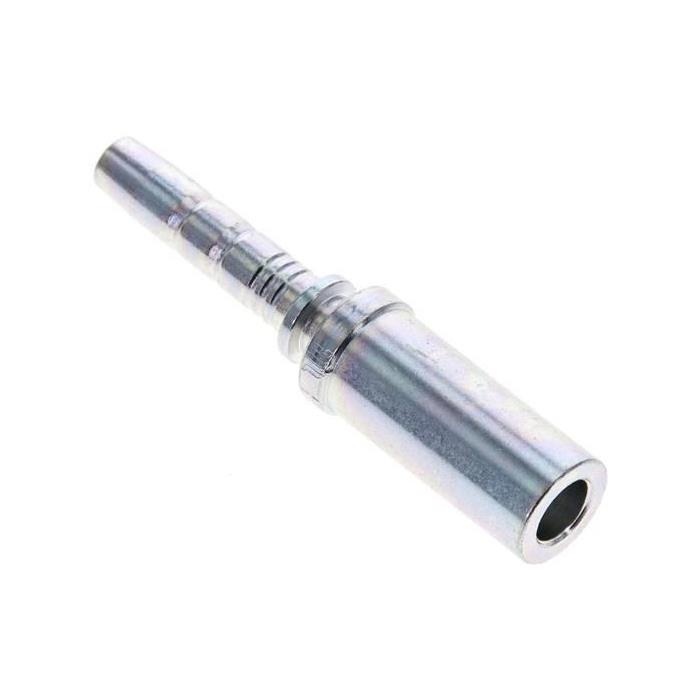

1.123-5-4A Pressanschluss RSS (gerade), 12 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße12 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht27 g / Stk.

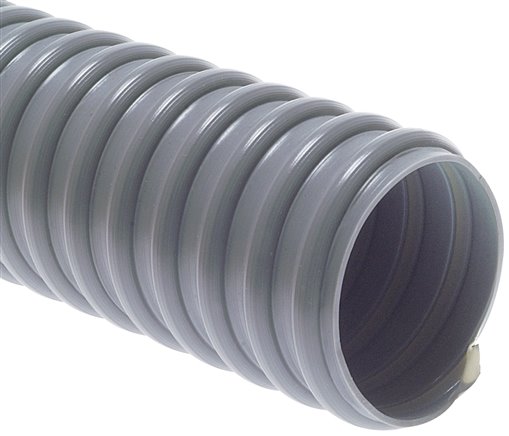

Werkstoffe:Weich-PVC hellgrau, Stützwendel Hart-PVC weiß (innen glatt, außen gewellt)Temperaturbereich:-15°C bis +60°CAnwendung:Als hochflexible Verbindung zwischen Ventilatoren und Arbeitsplätzen, Staubsaugerindustrie, Be- und Entlüftung, Maschinenbau, Klimatechnik. Zur Absaugung von leichten Holz- oder Kunststoffspänen. Auch hervorragend als Kabelschutzschlauch einsetzbar.Weitere Eigenschaften:Schlauch Ø innen (mm)120min. Biegeradius (mm)120Betriebsdruck (bar)-0,2 bis 0Rollenlänge (m)30Gewicht1,2 kg / Stk.

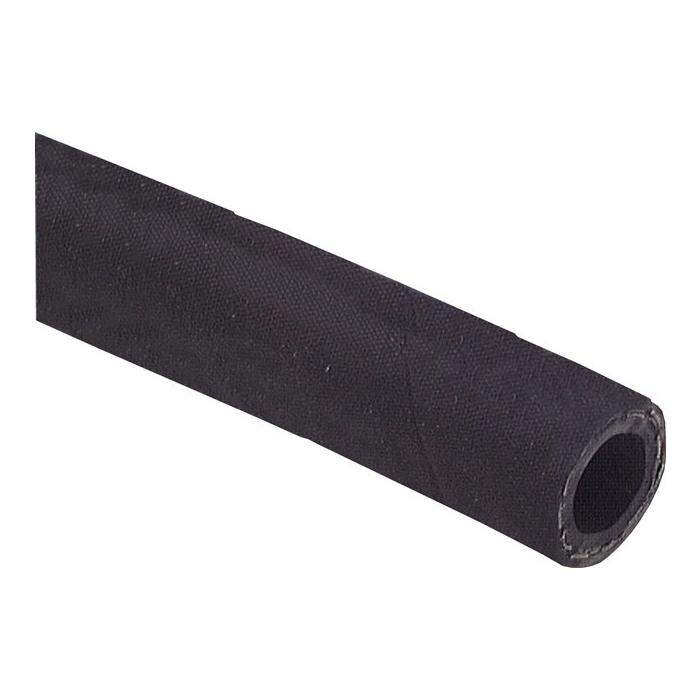

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)6Schlauch Ø innen (mm)6,4Schlauch Ø außen (mm)13,0Betriebsdruck (bar)225Berstdruck (bar)1000min. Biegeradius (mm)100Size Kenngröße4Gewicht230 g / Stk.
1.170-24ES ES-Pressanschluss CEL (gerade), M 52 x 2 (42 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 52 x 2 (42 L)NW (mm)38BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leich

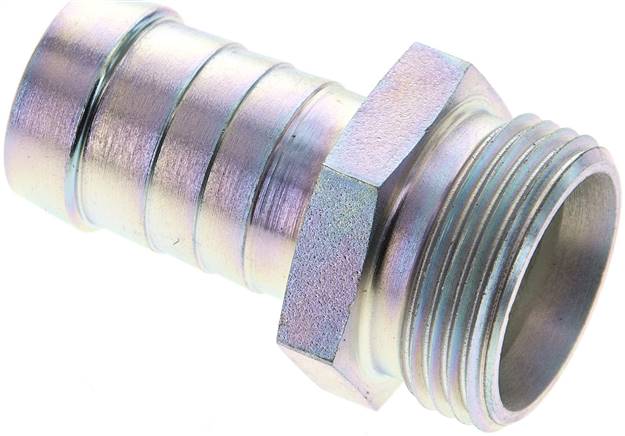

8512000 Schlauchnippel M 30 x 2 (22 L), 21 - 22mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)20Schlauch Ø innen (mm)21 - 22GewindeM 30 x 2für Rohr Ø außen (mm)22 LSchlüsselweite (mm)32Gewicht85 g / Stk.

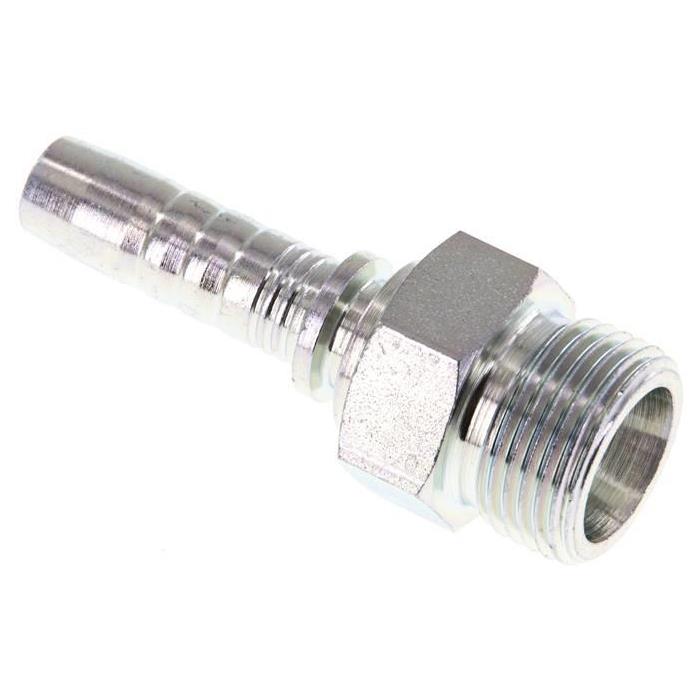

1.180-5-6A Pressanschluss CES (gerade), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)10BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht60 g / Stk.
1.180-12-16ES ES-Pressanschluss CES (gerade), M 36 x 2 (25 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 36 x 2 (25 S)NW (mm)25BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schwe
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht550 g / Stk.

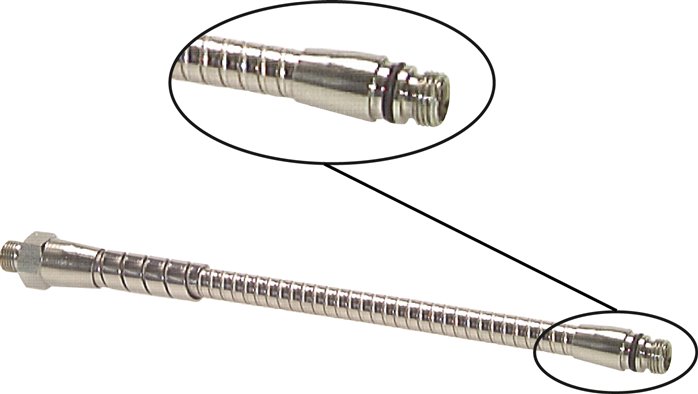

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)400min. Biegeradius (mm)110GewindeG 1/2"DüsenanschlussM 18 x 1DN (mm)10Gewicht600 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

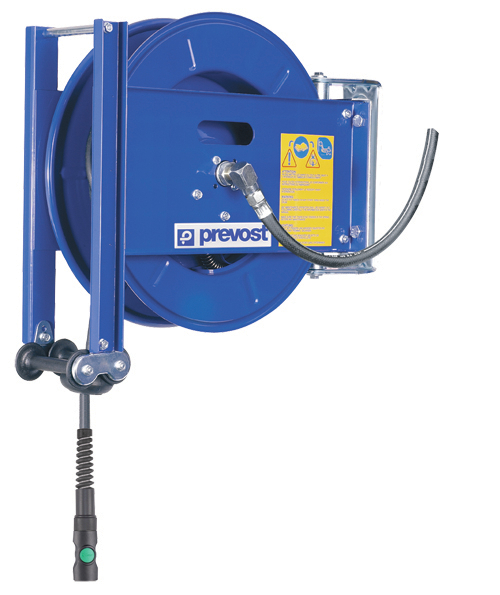

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
