ES-Pressanschluss DKJ (gerade), UNF 1/2"-20, DN6
1.313-5-4ES ES-Pressanschluss DKJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 1/2-20NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht28 g / Stk.
Polyurethan-Schlauch 12 x 8 mm, silber
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)12 x 8FarbesilberBetriebsdruck (bar)11min. Biegeradius (mm)40Gewicht85 g / Stk.
9mm Schlauchschelle 50 - 70mm, 1.4301 (W4) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)50 - 70SW (mm)7Gewicht24 g / Stk.
24mm Eco-Gelenkbolzenschelle, 98 - 103mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 98 - 103 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.98 mmSpannbereich max.103 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
9mm Schlauchschelle 60 - 80mm, 1.4301 (W4) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)60 - 80SW (mm)7Gewicht29 g / Stk.
Pressanschluss DKJ (45°), UNF 9/16"-18, DN 10
1.343-6A Pressanschluss DKJ (45°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 9/16-18DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht60 g / Stk.
Flachdüse Aluminium, M 12 x 1-Kühlmittelschlauch
KMSW14-DF Flachdüse Aluminium, M 12 x 1-KühlmittelschlauchWeitere Eigenschaften:AusführungFlachdüse AluminiumAnschlussgewinde (IG)M 12 x 1DN (mm)6Breite x Höhe (mm)21 x 1,4Gewicht5.2 g / Stk.
90°-Schlauchnippel M 30 x 1,5 Überwurfmutter, 21 - 22mm
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)20Schlauch Ø innen (mm)21 - 22GewindeM 30 x 1,5Gewicht180 g / Stk.
18 mm Klemmband (20 mtr.) , Edelstahl
Werkstoffe:1.4301Montage mit Schraubschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Schraubschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen, anziehen, fertig.Montage mit Handnachspannschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Handnachspannschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen und spannen, fertig.Weitere Eigenschaften:Bandbreite (mm)18AusführungKlemmband (20 mtr.)Gewicht1,8 kg / Stk.
PUR-Schlauchset, 15 mtr., mit Außengewinde, G 3/8"
Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit AußengewindeSchlauch Ø innen (mm)9,5Schlauch Ø außen (mm)14Schlauchlänge (m)15Anschlussgewinde (Außengewinde)G 3/8"Gewicht1,6 kg / Stk.
Bündelspirale 12x15mm blau, PE(geschnitten), 14 - 80mm
Werkstoffe:PE-Schlauch spiralisiert geschnittenAnwendung:Bündelung von Schläuchen, kleinen Rohren, elektrischen Kabeln usw., Schutz gegen Abrieb und VerschleißTemperaturbereich:-50°C bis +85°CWeitere Eigenschaften:FarbeblauAußen Ø (mm)15Innen Ø (mm)12Bündelbereich (mm)14 - 80Wendelbreite (mm)18Rollenlänge (m)25Gewicht60 g / Stk.
Blindflansch DN40-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN40 (DIN/EN)DN (mm)40PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)150b (mm)18k (mm)110d (mm)18Gewicht2,4 kg / Stk.

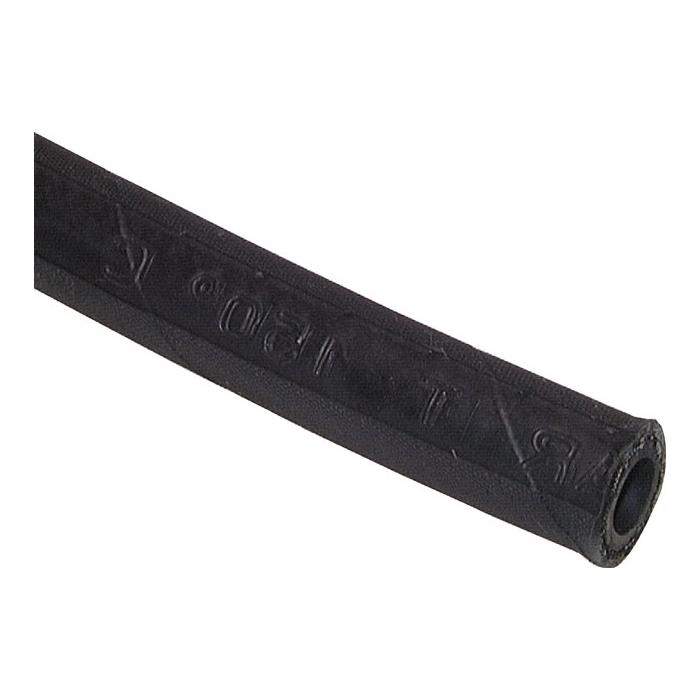

Waschschlauch DN 8, schwarz
Werkstoffe:Synthetischer Innengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Außendecke aus Kautschuk.Temperaturbereich:-40°C bis +150°CEinsatzbereich:Für Hochdruckreiniger mit hohen Betriebsdrücken und -temperaturen in Verbindung mit handelsüblichen Reinigungsmitteln.Lieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Die blaue Oberfläche hinterlässt keine Farbstreifen auf feuchtem Hallenboden.Weitere Eigenschaften:Ausführungein Metallgeflecht und schwarze Oberdecke (Standard)DN (mm)8FarbeschwarzBetriebsdruck (bar)210Size Kenngröße5Gewicht240 g / Stk.

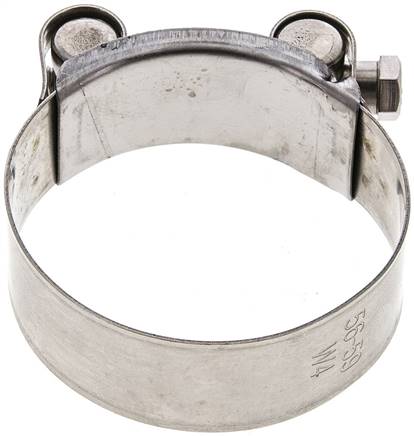

22mm Eco-Gelenkbolzenschelle, 56 - 59mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 56 - 59 mm, Bandbreite 22 mm, empf. Anzugsdrehmoment 9,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite22 mmSpannbereich min.56 mmSpannbereich max.59 mmempf. Anzugsdrehmoment9 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

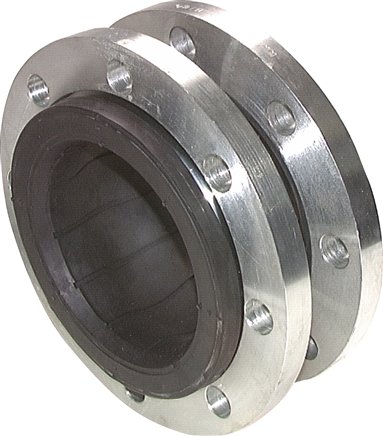

Kompakt-Kompensator, DN40-PN16 (DIN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN40-PN16 (DIN)DN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)16D (mm)150Anzahl Löcher4Gewicht3,8 kg / Stk.

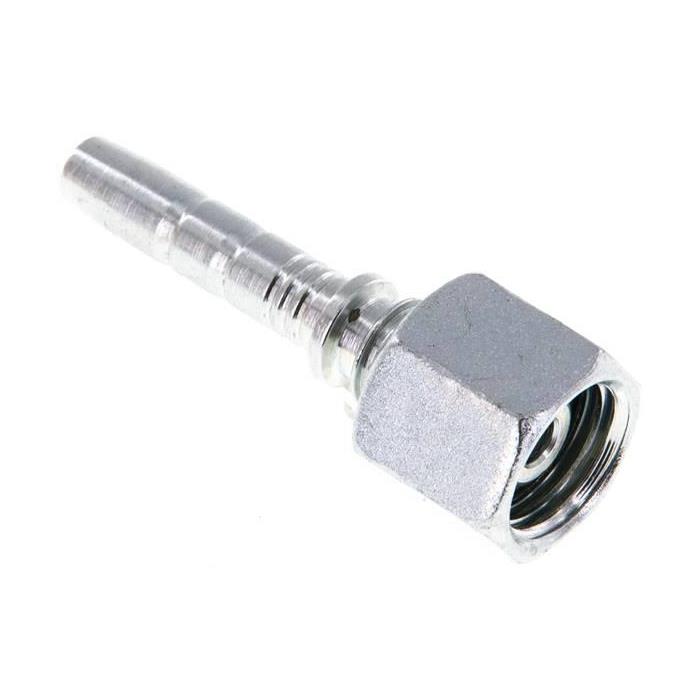

Pressanschluss DKL (gerade), M 14 x 1,5 (8 L), DN 6
1.041-4A Pressanschluss DKL (gerade), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht28 g / Stk.

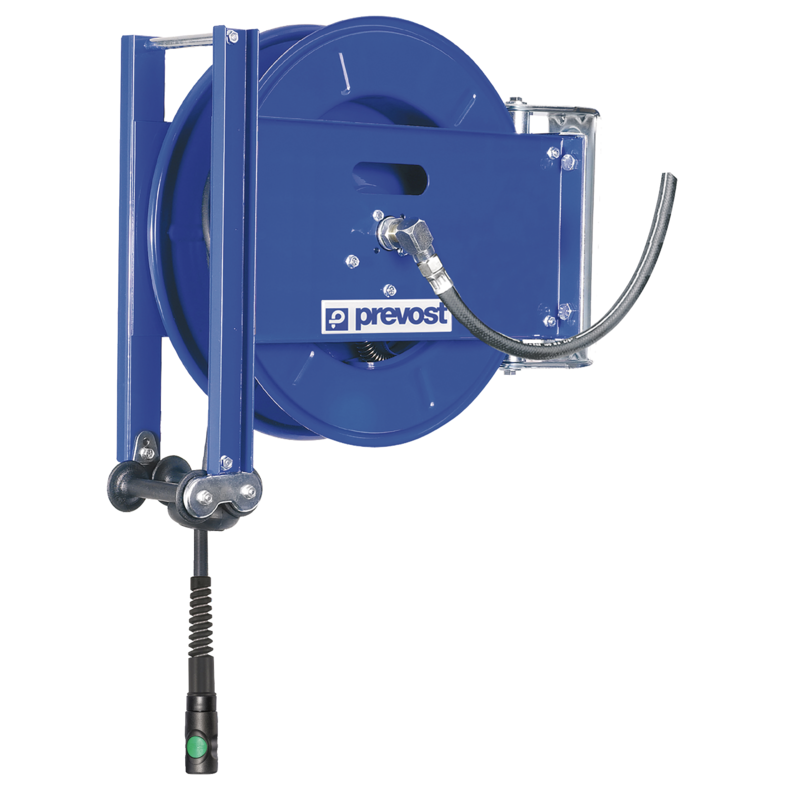

Prevost Schlauchaufroller Serie DMO Länge= 15m, Ø Innen./Außen. 10 x 17 mm, max. Betriebsdruck 12 bar, DMO 1015IS - Mittleres Modell - Mit Sicherheitskupplung und Gummischlauch
Technologie: Schlaucheinrastung mit Sperraste Feste Halterung Eingang: G 3/8 IG + 1 m Schlauch Druck: 12 bar Temperatur: -15°C bis + 40°C Anschluss: Zufuhrschlauch: 1 m Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
Gewindeflansch DN40-PN40 (DIN/EN), Rp 1-1/2", DIN 2567 & EN 1092-1 (Typ 13), 1.4
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN40 (DIN/EN)GRp 1-1/2"DN (mm)40PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)150H (mm)32k (mm)110d (mm)18Gewicht2,2 kg / Stk.
PTFE-Schlauch, 4 x 3 mm, natur, 100 mtr. Rolle
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)4 x 3Farbenatur*Betriebsdruck** (bar)12min. Biegeradius (mm)20Gewicht1,1 kg / Stk.
Blindflansch DN250-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN250-PN16 (DIN/EN)DN (mm)250PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)405b (mm)26k (mm)355d (mm)26Gewicht26 kg / Stk.

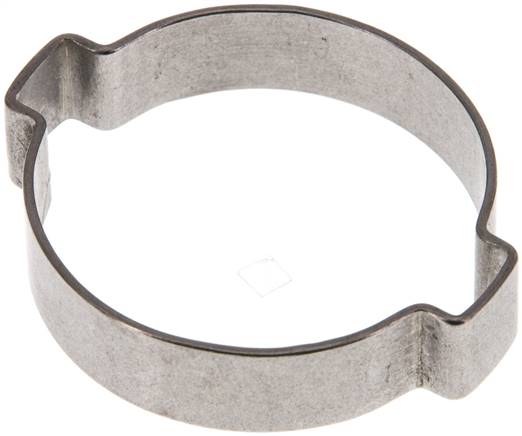

2-Ohr-Schlauchschelle 32 - 37mm, 1.4307 (W4)
2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbar, •größerer Spannbereich im Vergleich zu 1-Ohr-SchellenWeitere Eigenschaften:Werkstoff1.4307 (W4)Ø Spannbereich (mm)32 - 37Bandbreite (mm)10Gewicht11 g / Stk.

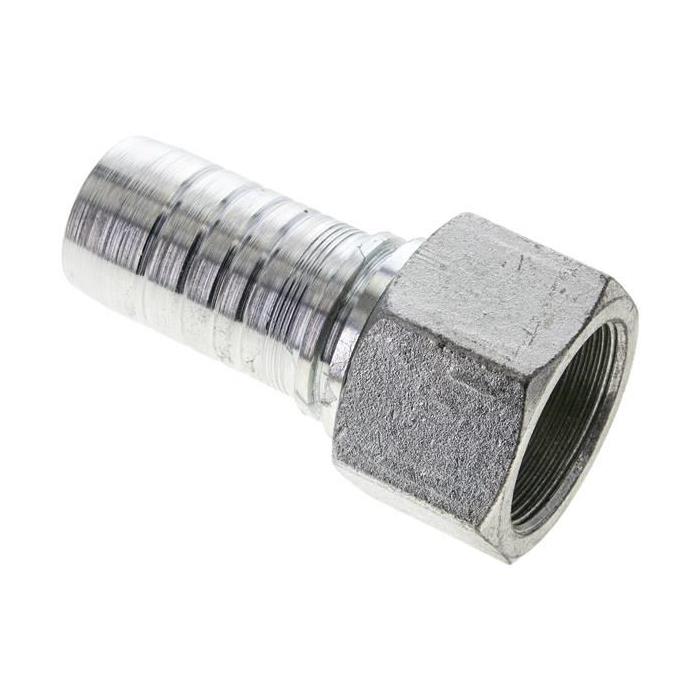

Pressanschluss DKJ (gerade), UN 1-7/8"-12
1.313-24A Pressanschluss DKJ (gerade), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-7/8-12DN (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht750 g / Stk.

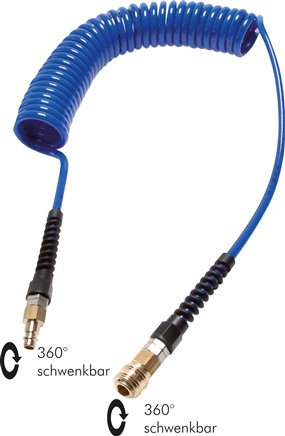

PUR-Spiralschlauch 12 x 8mm mit Kupplung, 3,0mtr. Arbeitslänge, Druckknopf-Sicherheitskupplung NW 7,2
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)3,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)56Gewicht550 g / Stk.

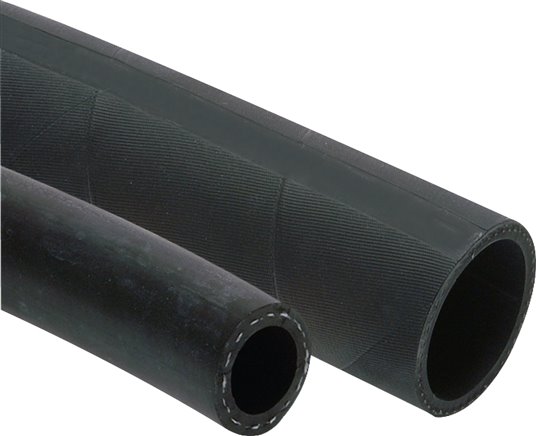

Kühlerschlauch EPDM ähnlich DIN 73411/96, 30x38mm
Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)30Schlauch Ø außen (mm)38Rollenlänge (m)40Betriebsdruck (bar)6Berstdruck (bar)18Temperaturbereich (°C)-40 bis +125Gewicht490 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
