ES-Pressanschluss Hülse 2 SN (nicht geschält), 59,0 x 66,5 (Da x L), DN 31
121-20ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 59,0 x 66,5 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße59,0 x 66,5 (Da x L)NW (mm)31BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht320 g / Stk.
PA-Spiralschlauch 8 x 6 mm, gelb, 15,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)8 x 6FarbegelbBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht600 g / Stk.
PUR-Spiralschlauch G 3/8"-12 x 8 mm, 6,0 mtr. Arbeitslänge
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)12 x 8GewindeG 3/8"Wickel Ø innen (mm)56ErsatzfittingSPK 38/128 PUGewicht550 g / Stk.
Überwurfmutter f. Schneidringverschr. 35 L (M45x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen35 L (M45x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht150 g / Stk.
Schlauchnippel,60°-Dichtkegel,4 - 5mm f. M 12 x 1,5 -G 1/4"
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)3Schlauch Ø innen (mm)4 - 5für Gewinde metrischM 12 x 1,5für Gewinde zölligG 1/4"Bund Ø hinter Dichtkegel (mm)7,5passende Überwurfmutter (metrisch)831 0400passende Überwurfmutter (zöllig)834 0604Gewicht5.9 g / Stk.
PA-Spiralschlauch 6 x 4 mm, blau, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht160 g / Stk.
Pressanschluss AGR (gerade), G 3/8", DN 10
1.260-6A Pressanschluss AGR (gerade), G 3/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/8"DN (mm)10BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht50 g / Stk.
Pressanschluss DKL (45°), M 16 x 1,5 (10 L)
1.045-5A Pressanschluss DKL (45°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht43 g / Stk.
PA-Spiralschlauch 8 x 6 mm, natur, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)8 x 6FarbenaturBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht125 g / Stk.
PA-Spiralschlauch 10 x 8 mm, gelb, 7,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)10 x 8FarbegelbBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht430 g / Stk.

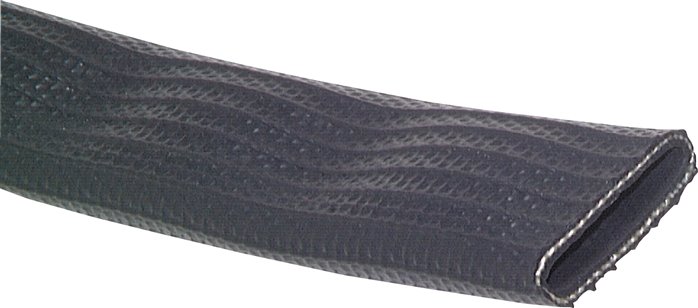

Druckluft-Wasser Flachschlauch 20 (3/4")x2,0mm
Werkstoffe:Nitril / PVC-Mischung mit synthetischem GarnTemperaturbereich:Wasser: -20°C bis +100°C (Druckluft: -20°C bis +75°C)Einsatzbereich:Für Wasser, Druckluft, Öl und Benzin, bedingt laugen- und säurebeständig. Der Schlauch ist flach aufrollbar, ozon- und alterungsbeständig. Durch textile Einlage mit hoher Reißfestigkeit ist er extrem belastbar. Die Außendecke ist durch Längsschutzrippen verschleißstabilisiert.*Betriebsdruck für Wasser, bei Druckluft beträgt der Betriebsdruck max. 25% des BerstdrucksWeitere Eigenschaften:Wandstärke (mm)2,0Schlauch Ø innen (mm)20 (3/4)PN* (bar)30Berstdruck (bar)90Rollenlänge (m)60Gewicht150 g / Stk.
ES-Pressanschluss SFS (45°), 41,3 (3/4"), DN16
1.451-12-10ES ES-Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)NW (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
PA-Spiralschlauch G 1/8"-6 x 4 mm, 2,5 mtr. Arbeitslänge, blau
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/8"Betriebsdruck (bar)27FarbeblauWickel Ø innen (mm)60NormDIN 73378Gewicht150 g / Stk.
Vorschweißflansch DN125-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 139,7mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN125-PN40 (DIN/EN)D (mm)139,7DN (mm)125PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)4,0A (mm)270H (mm)68d-1 (mm)26k (mm)220Gewicht9 kg / Stk.
ES-Pressanschluss DKO-L (gerade), M 18 x 1,5 (12 L), DN8
1.051-6-5ES ES-Pressanschluss DKO-L (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 18 x 1,5 (12 L)NW (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht55 g / Stk.

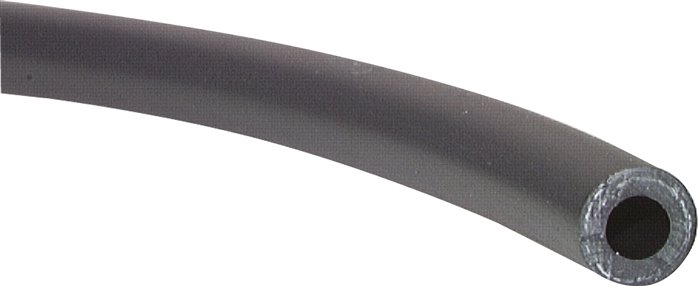

Polyurethan-Schlauch 8 x 4mm FLAMEX, schweißspritzerbeständig
Eigenschaften:Diese Spezialschläuche sind für alle Anwendungen im Bereich von Schweißanlagen, Punktzangen oder bei Funkenflug konzipiert, z. B in der Nähe von Schleifmaschinen. Sie haben sich unter härtesten Bedingungen in umfangreichen Praxistests bestens bewährt.Vorteile:•extrem widerstandsfähig gegen alle Formen von Schweißspritzern und Funkenflug, •halogenfrei flammgeschützt, im Brandfall selbstverlöschend - Brandverhalten getestet durch "Underwriters Laboratories Inc.?", Klassifizierung von UL 94 V2 bis V0, •passend für alle gängigen Steckverbindungen, •hydrolysebeständig und resistent gegen Mikroben für Anwendungen mit bzw. im Wasser, •einfach, schnell und kostengünstig zu montieren, da das aufwendige Abisolieren von doppelwandigen Schlauch entfällt und keine teuren Sonderverschraubungen nötig sind, •sehr enge Biegeradien möglich,•sehr gute UV-Beständigkeit, •höchste Abrieb- und Scheuerfestigkeit (schleppkettentauglich), •frei von lackbenetzungshemmenden Stoffen (labsfrei), •freigegeben in der deutschen KFZ-IndustrieWerkstoff:Polyether-PolyurethanTemperaturbereich:-30°C bis +100°CSchlauchfarbe:schwarzRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)8 x 4min. Biegeradius (mm)15Betriebsdruck (bar)17Gewicht48 g / Stk.
PA-Spiralschlauch 4 x 2,5 mm, gelb, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)4 x 2,5FarbegelbBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378Gewicht43 g / Stk.
Polyamid-Schlauch flexibel, 15 x 12 mm, natur, 100 mtr. Rolle
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)15 x 12Farbe*naturBetriebsdruck (bar)13min. Biegeradius (mm)90Gewicht7 kg / Stk.

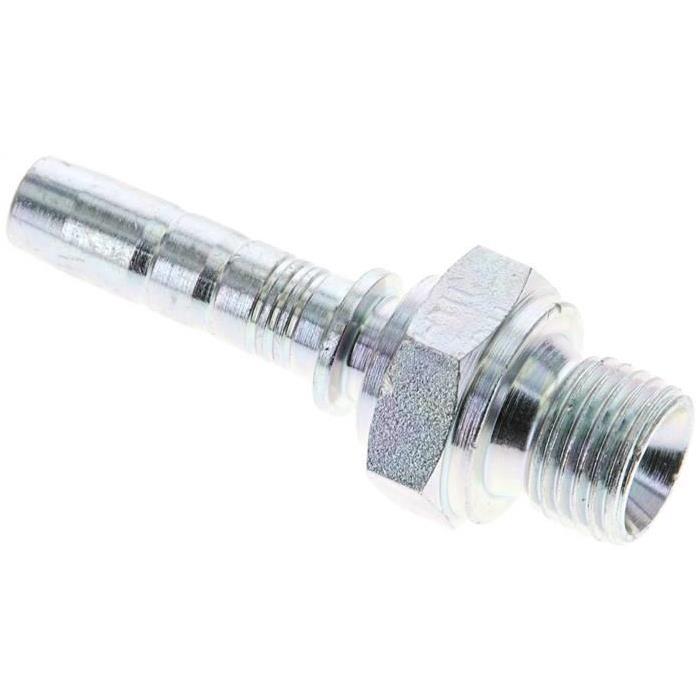

Pressanschluss AGR (gerade), G 1/4", DN 8
1.260-4-5A Pressanschluss AGR (gerade), G 1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/4"DN (mm)8BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht34 g / Stk.
ES-4SH-Pressanschluss SFL (45°), 44,5 (1"), DN25
5.450-16ES ES-4SH-Pressanschluss SFL (45°), 44,5 (1")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße44,5 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
ES-Pressanschluss DKJ (gerade), UNF 3/4"-16, DN12
1.313-8ES ES-Pressanschluss DKJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 3/4-16NW (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht65 g / Stk.
PA-Spiralschlauch 6 x 4 mm, blau, 10,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)10,0Schlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht320 g / Stk.
SAE-Flanschhälften 2"-SAE (6000 PSI) (79,4mm), Stahl verzinkt
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild2-SAE (6000 PSI)für Flansch Ø (mm)79,4D (mm)133C (mm)96,8L (mm)21,00Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M20X70Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M20X70 12.9Gewicht2 kg / Stk.
ES-Pressanschluss SFL (45°), 38,1 (3/4"), DN16
1.450-12-10ES ES-Pressanschluss SFL (45°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)NW (mm)16BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
