PTFE-Schlauch mit Edelstahlumflechtung DN 12
Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)12Schlauch Ø innen (mm)13,0 - 13,6Schlauch Ø außen (mm)16,0 - 17,2PTFE Wandstärke (mm)0,90Betriebsdruck (bar)161Berstdruck (bar)483min. Biegeradius (mm)152Gewicht850 g / Stk.
Pressanschluss RSL (gerade), 6 L
1.103-3-4A Pressanschluss RSL (gerade), 6 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße6 LDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht13 g / Stk.
Pressanschluss DKL (gerade), M 16 x 1,5 (10 L), DN 10
1.041-5-6A Pressanschluss DKL (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)10BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht44 g / Stk.
Polyurethan-Schlauch 10 x 8 mm, grün, 100 mtr. Rolle
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)10 x 8FarbegrünBetriebsdruck (bar)8min. Biegeradius (mm)45Gewicht4,2 kg / Stk.
Pressanschluss AGN (gerade), NPTF 1/2", DN 10
1.300-8-6A Pressanschluss AGN (gerade), NPTF 1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/2"DN (mm)10BeschreibungNPTF-Außengewinde, konisch dichtendGewicht70 g / Stk.
ES-Pressanschluss SFL (gerade), 30,2 (1/2"), DN12
1.420-8ES ES-Pressanschluss SFL (gerade), 30,2 (1/2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße30,2 (1/2)NW (mm)12BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
Polyamid-Schlauch flexibel, 6 x 4 mm, blau, 100 mtr. Rolle
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)6 x 4Farbe*blauBetriebsdruck (bar)22min. Biegeradius (mm)25Gewicht1,6 kg / Stk.
ES-Pressanschluss Hülse 2 SN (nicht geschält), 33 x 40 (Da x L), DN16
121-10ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 33 x 40 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße33 x 40 (Da x L)NW (mm)16BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht85 g / Stk.
ES-Pressanschluss DKJ (90°), UNF 7/8"-14, DN12
1.353-10-8ES ES-Pressanschluss DKJ (90°), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/8-14NW (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht125 g / Stk.
Pressanschluss DKL (90°), M 12 x 1,5 (6 L)
1.049-3-4A Pressanschluss DKL (90°), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKL (90°)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht43 g / Stk.
Polyamid-Schlauch 1/8" x 2,4 mm, blau
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-15°C bis +90°CShore-Härte:70 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 56%, +70°C: 51%, +80°C: 46%, +90°C: 43%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)1/8 x 2,4Außen Ø (mm)3,17FarbeblauBetriebsdruck (bar)18min. Biegeradius (mm)12Gewicht5.3 g / Stk.
4SH-Pressanschluss SFL (45°), 38,1 (3/4")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)DN (mm)19BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht290 g / Stk.
Pressanschluss SFS (gerade), 47,6 (1"), DN 19
1.421-16-12A Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht290 g / Stk.
Klemmschalen 24 - 26mm, 1.4401, EN 14423 (DIN2826)
Verwendung:Schalenverschraubungen für Dampfschläuche nach EN ISO 6134Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barAchtung:Bitte beachten Sie die Druckfestigkeit des Schlauches bei der Betriebstemperatur!Lieferumfang:2 Schalenhälften mit 4 SchraubenWeitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen x außen (mm)13x25Ø Spannbereich (mm)24 - 26Gewicht330 g / Stk.

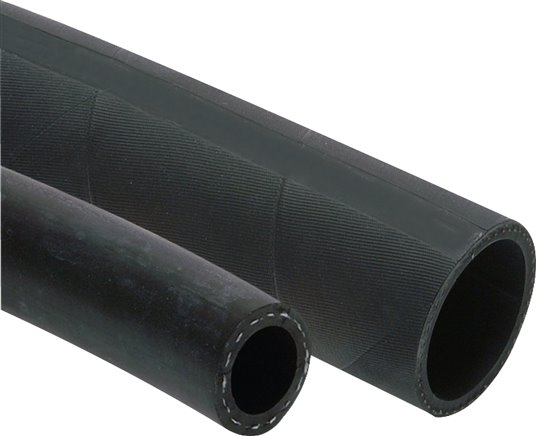

Kühlerschlauch EPDM ähnlich DIN 73411/96, 32x40mm
Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)32Schlauch Ø außen (mm)40Rollenlänge (m)40Betriebsdruck (bar)6Berstdruck (bar)18Temperaturbereich (°C)-40 bis +125Gewicht550 g / Stk.

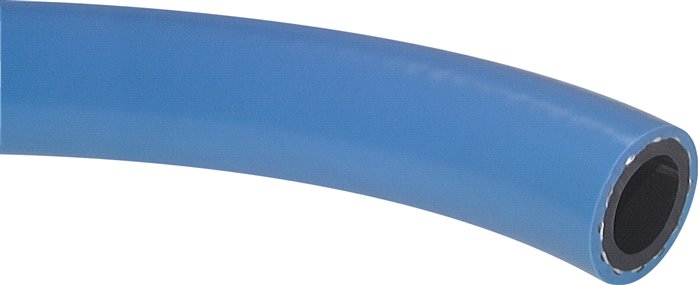

PVC-Gewebeschlauch 12,0x20,0mm, PN 40 bar
Werkstoffe:Innenseele: Weich-PVC schwarz, Außendecke: Weich-PVC blau, Gewebeeinlage: PolyesterfadenTemperaturbereich:-15°C bis +60°CBetriebsdruck:40 bar (20°C), 24 bar (40°C), 16 bar (60°C)Einsatzbereich:UV-beständiger, kälteflexibler Mehrzweckschlauch für Druckluft, Kaltwasser, Industrie und Landwirtschaft, stoß- und trittfestRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)12,0Schlauch Ø außen (mm)20,0min. Biegeradius (mm)42Berstdruck (bar)120Gewicht270 g / Stk.
PA-Spiralschlauch G 3/8"-12 x 9 mm, 5,0 mtr. Arbeitslänge, schwarz
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9GewindeG 3/8"Betriebsdruck (bar)19FarbeschwarzWickel Ø innen (mm)90NormDIN 73378 & DIN 74324Gewicht650 g / Stk.

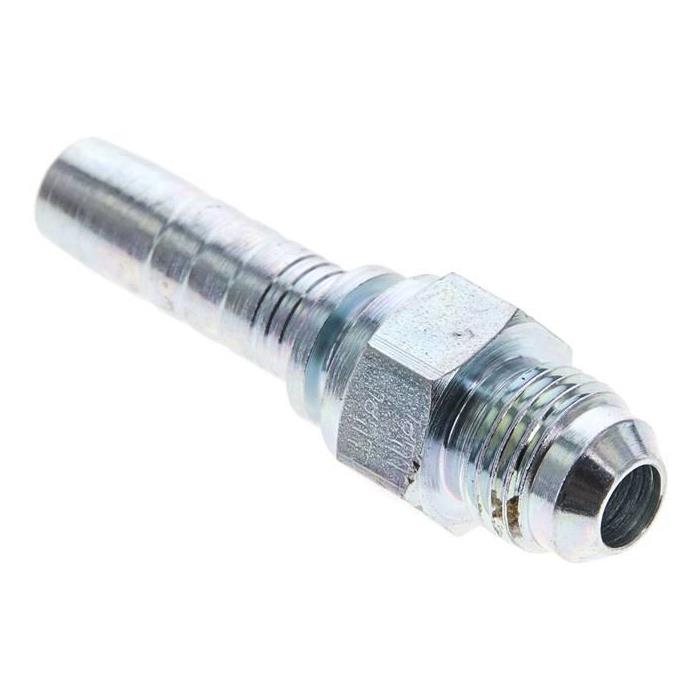

Pressanschluss AGJ (gerade), UNF 9/16"-18, DN 10
1.370-6A Pressanschluss AGJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 9/16-18DN (mm)10BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht36 g / Stk.

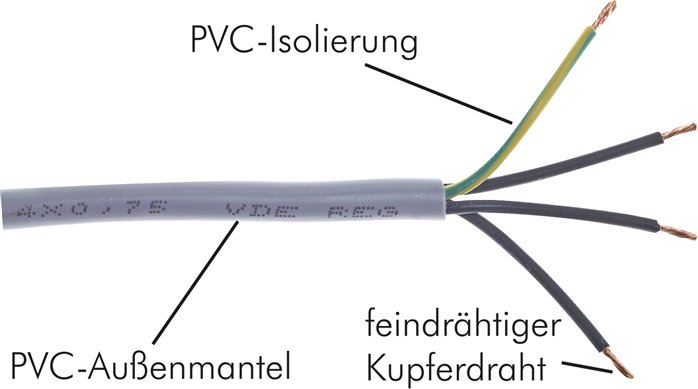

flexible PVC-Steuerleitung 5x0,75mm² (YSLY-JZ)
Beschreibung:PVC Steuerleitung, in Anlehnung an VDE 0250, 0271, 0281, 0293, Außenmantel PVC grau, fortlaufender Zahlenaufdruck auf Adern nach VDE 0293, Schutzleiter grün / gelb, PVC-AderisolierungVerwendung:Als Anschluss- und Verbindungsleitung für Werkzeugmaschinen, Fertigungsstraßen, Steuergeräte, Steuerpulte, im Anlagenbau, in Kraftwerken, in der Heiz- und Klimatechnik, in Kühlanlagen, in Büromaschinen und Anlagen der Datenverarbeitung. Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. Weitgehend beständig gegen Öle, Fette und Chemikalien.Betriebsspannung:max. 500 VTemperaturbereich:fest verlegt: -20°C bis +80°C, beweglich verlegt: -5°C bis +80°CRollenlänge:50 mtr.*inkl. SchutzleiterWeitere Eigenschaften:Aderquerschnitt (mm2)0,75Aderzahl* (Stk)5Gewicht75 g / Stk.
PA-Spiralschlauch G 1/8"-6 x 4 mm, 2,5 mtr. Arbeitslänge, gelb
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/8"Betriebsdruck (bar)27FarbegelbWickel Ø innen (mm)60NormDIN 73378Gewicht150 g / Stk.

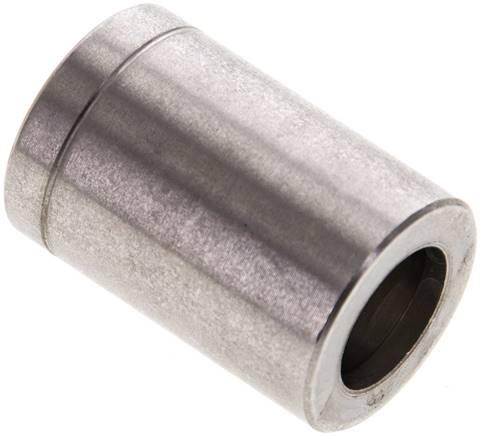

Pressanschluss Hülse 1 SN...W & 2 SN ...W (Schlauch geschält), 20,5 x 31 (Da x L, Edelstahl
*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffEdelstahlBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße20,5 x 31 (Da x L)DN (mm)8BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht34 g / Stk.

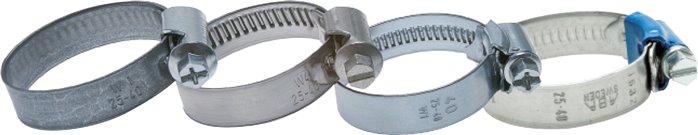

12mm Schlauchschelle 310 - 330mm, Stahl verzinkt (W1) (IDEAL)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (IDEAL)AusführungStandardØ Spannbereich (mm)310 - 330SW (mm)7Gewicht115 g / Stk.
Polyamid-Schlauch flexibel, 6 x 4 mm, gelb, 100 mtr. Rolle
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)6 x 4Farbe*gelbBetriebsdruck (bar)22min. Biegeradius (mm)25Gewicht1,6 kg / Stk.

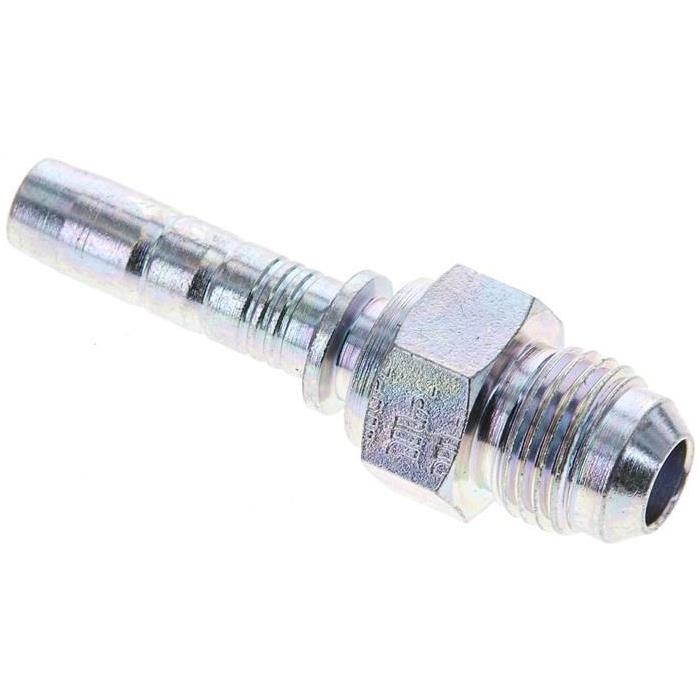

Pressanschluss AGJ (gerade), UNF 9/16"-18, DN 8
1.370-6-5A Pressanschluss AGJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 9/16-18DN (mm)8BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht33 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
