ES-Pressanschluss DKJ (90°), UNF 3/4"-16, DN10
1.353-8-6ES ES-Pressanschluss DKJ (90°), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 3/4-16NW (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
Lebensmittelbereich-Wandschlauchhalter Edelstahl, 220x130x170mm
WSHES Lebensmittelbereich-Wandschlauchhalter Edelstahl, 220x130x170mmWeitere Eigenschaften:WerkstoffEdelstahlVerwendung / QualitätLebensmittelbereichBreite (mm)220Höhe (mm)130Tiefe (mm)170Gewicht1 kg / Stk.
Überwurfschraube 8 L (M 14 x 1,5), DIN 3871
Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureiheleichte BaureiheGewindeM 14 x 1,5Rohr Ø außen (mm)8 LGewicht11 g / Stk.
VORTEX-Rohr zur Schaltschrankkühlung (max. 1800x1800x600), Thermostatsteuerung,, 230 V
Funktion:Einströmende Druckluft wird durch das VORTEX-Rohr in einen Warmluft- und einen Kaltluftstrom aufgeteilt. Die warme Luft tritt auf der einen, die kalte Luft auf der anderen Seite des Rohres aus. Durch ein Regulierventil lässt sich die Temperaturdifferenz zwischen eintretender Druckluft und austretender Kaltluft einstellen. Bei sinkender Austrittstemperatur verringert sich gleichzeitig die austretende Kaltluftmenge. Es lassen sich Temperaturen von -40°C auf der Kaltluft- und bis zu +110°C auf der Heißluftseite erzeugen. Bei konstanter Lufteintrittstemperatur und Druck kann die Austrittstemperatur mit einer Toleranz von ? 0,6 K eingestellt werden.Werkstoffe:Gehäuse: Edelstahl AISI 303, VORTEX-Generator: KunststoffTemperaturbereich:-20°C bis +120°CBetriebsdruck:1 - 10 bar, optimal: 5 bar (gefilterte, ungeölte Druckluft)Anwendungsbeispiele:•genaue Temperaturregelung, •genaue Anpassung des VORTEX-Rohres an jede Anforderung durch mitgelieferte leicht wechselbare VORTEX-Generatoren, •Kühlung von Lötstellen, Heißkleber oder Klebstoffen, •Kühlung beim Punktschweißen, vermeidet Verfärbungen und Verformungen, •Kühlung von z. B. flüssiger Schokolade in der Lebensmittelverarbeitung, •Kühlung von Kaltform- und Ultraschallwerkzeugen, •Kühlung bei spanabhebender Bearbeitung ohne Kühlmittel (z. B. für Kunststoffe), •Kühlung von Nadeln in Nähmaschinen, •Kühlung von Schneidwerkzeugen, •Thermo-Prüfung elektronischer Komponenten, •SchrumpfpassungenVorteile:•geringe Anschaffungs- und Betriebskosten, •wartungsfrei, •keine beweglichen Bauteile - kein Verschleiß, •für den Betrieb wird nur Druckluft benötigt, keine Elektrizität, •keine Rückstände auf dem gekühltem Gut durch Kühlmittel oder KältesprayWeitere Eigenschaften:LieferumfangVORTEX-Rohr zur Schaltschrankkühlung (max. 1800x1800x600), TLufteintrittRp 1/4 (IG)KaltluftaustrittGehäusebefestigung in 3/4-Loch, Luftverteilung durch SchlauBaulänge (mm)200Rohr Ø (mm)45Steuerspannung230 V ACGewicht1,9 kg / Stk.
ES-4SH-Pressanschluss AGR (gerade), G 3/4", DN19
5.260-12ES ES-4SH-Pressanschluss AGR (gerade), G 3/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Gewinde 60°-Dichtkopf, Außengewinde
Vorschweißflansch DN20-PN100 (DIN/EN), DIN 2637 & EN 1092-1 (Typ 11), 26,9mm
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN100 (DIN/EN)D (mm)26,9DN (mm)20PN (bar)100NormDIN 2637 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)130H (mm)48d-1 (mm)18k (mm)90Gewicht2,1 kg / Stk.
Kraftstoffschlauch Textilgeflecht DIN 73379 11,0x17,0mm
Temperaturbereich:Diesel, Wasser, Luft und Heizöl: -30°C bis +80°C (Kraftstoffe bis 50% Benzolgehalt: -30°C bis +70°C)Einsatzbereich:für handelsübliche Kraftstoffe wie Benzin (E10 geeignet), Diesel, Heizöl, Wasser und LuftRollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)11,0Schlauch Ø außen (mm)17,0Betriebsdruck (bar)7Gewicht155 g / Stk.
PUR-Spiralschlauch, 200mm, leicht, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)200min. Biegeradius (mm)140Betriebsdruck (bar)-0,05 bis 0,08Rollenlänge (m)10Gewicht950 g / Stk.
Pressanschluss DKO-L (90°), M 12 x 1,5 (6 L)
1.059-3-4A Pressanschluss DKO-L (90°), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht44 g / Stk.
4 SP Schlauch, EN 856, DN 31
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)31Schlauch Ø innen (mm)31,8Schlauch Ø außen (mm)49,7Betriebsdruck (bar)210Berstdruck (bar)1250min. Biegeradius (mm)460Size Kenngröße20Gewicht3 kg / Stk.

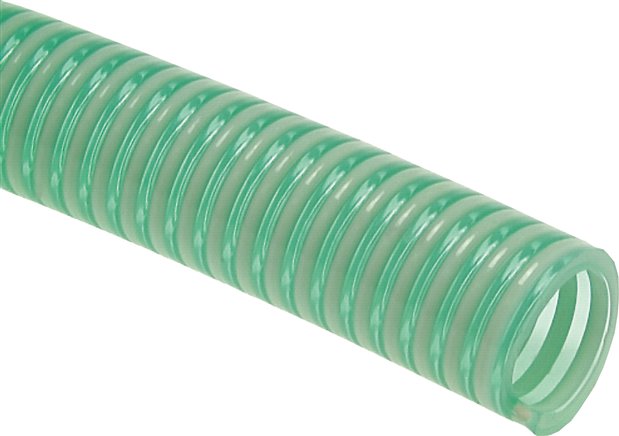

PVC-Saug-Druck-Schlauch mit Hart-PVC-Spirale 70x4,5mm
Werkstoffe:PVC, grünlich-transparent, Stützwendel Hart-PVC weiß, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B & C)Temperaturbereich:-10°C bis +55°CAnwendung:Schlauch für Reinigungsmittel, teilweise für Säuren und Laugen, Wasser und Druckluft sowie Vakuum geeignet. Be- und Entwässerungsvorhaben bei Industrie, Landwirtschaft und Gartenbau, Spritzgeräte in der Landwirtschaft.Weitere Eigenschaften:Schlauch Ø innen (mm)70min. Biegeradius (mm)300Wandstärke (mm)4,5Betriebsdruck (bar)-0,7 bis 5Rollenlänge (m)50Gewicht1,2 kg / Stk.

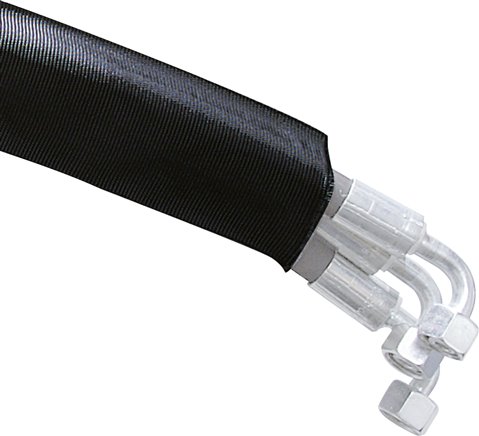

Scheuerschutzschlauch 35mm innen
Werkstoffe:hochwertiges Polyestergewebe, Abriebfestigkeit nach ISO 6945, Berstschutz nach ISO 3457 getestetAnwendung:Berstschutz gegen unkontrolllierten Ölausfluss (Pin-Hole Effekt), VerschleißschutzTemperaturbereich:-40°C bis +100°CRollenlänge:100 mtr.*Der Innendurchmesser sollte mindestens 10 mm größer als der Schlauch sein.Weitere Eigenschaften:Innen Ø* (mm)35Gewicht60 g / Stk.
Überwurfschraube 10 L (M 16 x 1,5), DIN 3871
Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureiheleichte BaureiheGewindeM 16 x 1,5Rohr Ø außen (mm)10 LGewicht15 g / Stk.

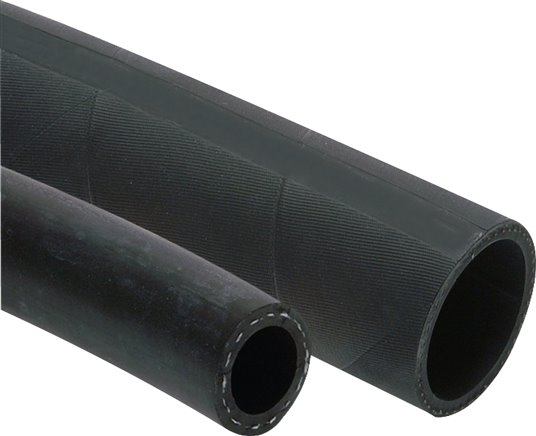

Kühlerschlauch EPDM ähnlich DIN 73411/96, 90x102mm
Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)90Schlauch Ø außen (mm)102Rollenlänge (m)20Betriebsdruck (bar)3Berstdruck (bar)9Temperaturbereich (°C)-40 bis +100Gewicht2,2 kg / Stk.
SAE-Flanschhälften 1"-SAE (3000 PSI) (44,5mm), Stahl verzinkt
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild1-SAE (3000 PSI)für Flansch Ø (mm)44,5D (mm)70C (mm)52,4L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)250passende Schrauben 8.8912-M10X30Betriebsdruck* Schrauben 10.9 (bar)315passende Schrauben 10.9912-M10X30 12.9Gewicht220 g / Stk.
Drahtschlauchschelle 19 - 22mm, 1.4301
SSDS22ES Drahtschlauchschelle 19 - 22mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)19 - 22Gewicht18 g / Stk.

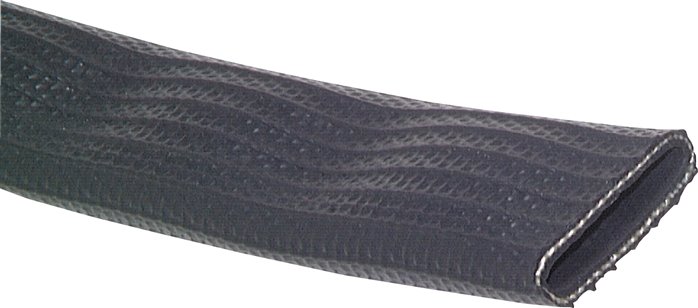

Druckluft-Wasser Flachschlauch 65 (2-1/2")x2,2mm
Werkstoffe:Nitril / PVC-Mischung mit synthetischem GarnTemperaturbereich:Wasser: -20°C bis +100°C (Druckluft: -20°C bis +75°C)Einsatzbereich:Für Wasser, Druckluft, Öl und Benzin, bedingt laugen- und säurebeständig. Der Schlauch ist flach aufrollbar, ozon- und alterungsbeständig. Durch textile Einlage mit hoher Reißfestigkeit ist er extrem belastbar. Die Außendecke ist durch Längsschutzrippen verschleißstabilisiert.*Betriebsdruck für Wasser, bei Druckluft beträgt der Betriebsdruck max. 25% des BerstdrucksWeitere Eigenschaften:Wandstärke (mm)2,2Schlauch Ø innen (mm)65 (2-1/2)PN* (bar)16Berstdruck (bar)50Rollenlänge (m)20Gewicht650 g / Stk.

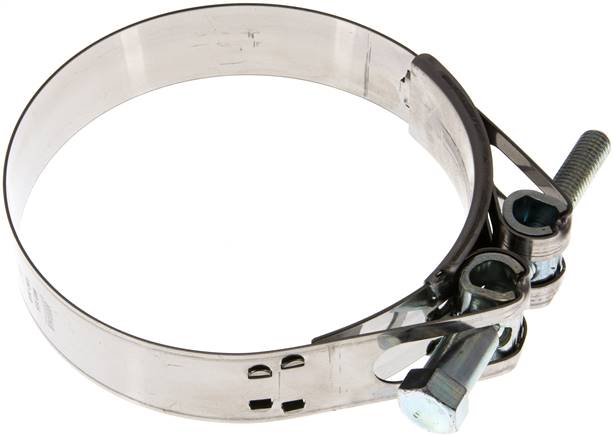

30mm Gelenkbolzenschelle, 130 - 140mm, 1.4016 (W2)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)130 - 140Bandbreite (mm)30Gewicht270 g / Stk.
Drahtschlauchschelle 361 - 399mm, 1.4301
SSDS399ES Drahtschlauchschelle 361 - 399mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)361 - 399Gewicht120 g / Stk.

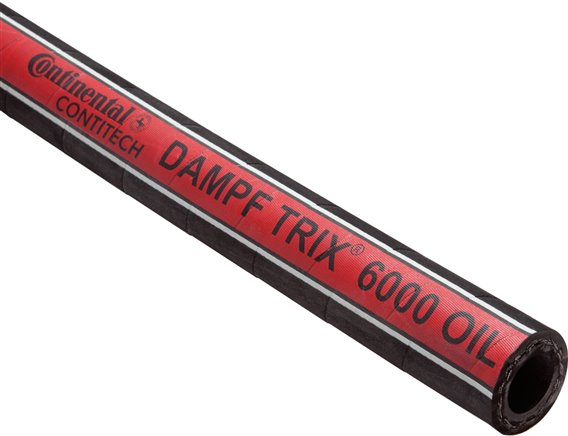

Dampfschlauch DAMPF-TRIX 6000 ölbeständig, 38 (1-1/2")x54mm
Werkstoffe:Decke: ölbeständige Spezialaußenschicht, unempfindlich gegen Ozon, Witterung und UV-Strahlung, abriebfest, Druckträger: 2 Stahldrahtgeflechte, Seele: glattes, porenfreies EPDMTemperaturbereich:-40°C bis +210°C (kurzzeitig +220°C)Betriebsdruck:18 bar konstant bei +210°C, kurzzeitig 23 bar bei +220°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)38 (1-1/2)Schlauch Ø außen (mm)54min. Biegeradius (mm)380Gewicht1,7 kg / Stk.
Sechskantschraube DIN 933, M 12x45, Stahl verzinkt 8.8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM 12effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)30Muttern934-M12Scheiben125A-12Gewicht49 g / Stk.

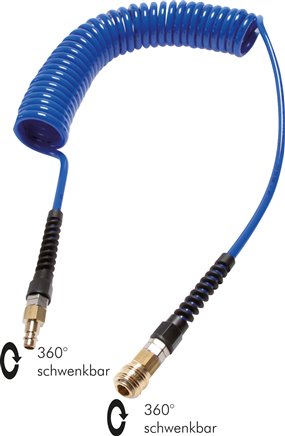

PUR-Spiralschlauch 12 x 8mm mit Kupplung, 7,5mtr. Arbeitslänge
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)56Gewicht900 g / Stk.

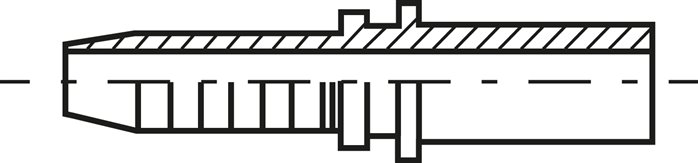

ES-Pressanschluss RSL (gerade), 35 L, DN 31
1.103-20ES ES-Pressanschluss RSL (gerade), 35 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße35 LNW (mm)31BeschreibungRohrstutzen für Schneidring, leichte Baureihe

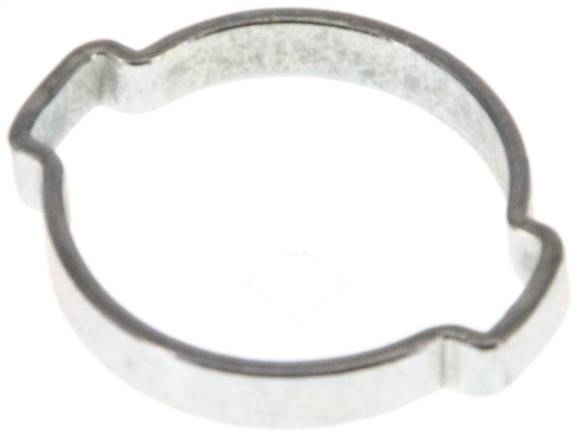

2-Ohr-Schlauchschelle 16 - 20mm, Stahl verzinkt (W1), Breite 4mm
2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbar, •größerer Spannbereich im Vergleich zu 1-Ohr-SchellenWeitere Eigenschaften:WerkstoffStahl verzinkt (W1)Ø Spannbereich (mm)16 - 20Bandbreite (mm)4Gewicht2.9 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
