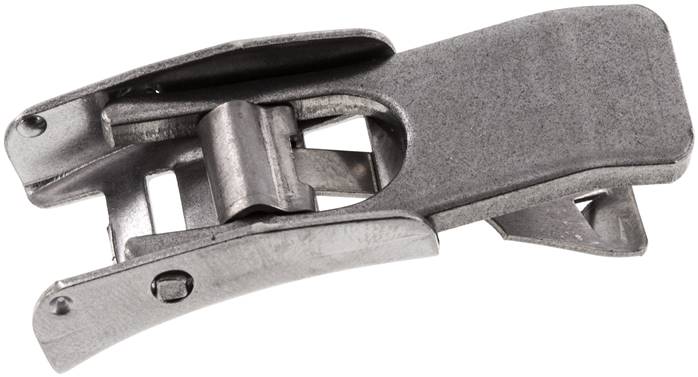

Werkstoffe:1.4301Montage mit Schraubschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Schraubschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen, anziehen, fertig.Montage mit Handnachspannschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Handnachspannschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen und spannen, fertig.Weitere Eigenschaften:Bandbreite (mm)10AusführungHand-NachspannschlossØ Spannbereich (mm)über 60Gewicht15 g / Stk.

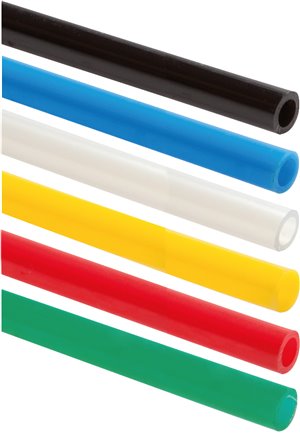

Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6FarberotBetriebsdruck** (bar)18min. Biegeradius (mm)40Gewicht55 g / Stk.

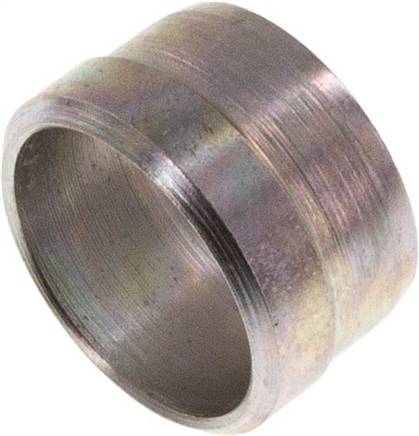

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffKlemmring 1.4571 (NC)Baureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)500Temperaturbereich (°C)-60 bis +400Gewicht20 g / Stk.

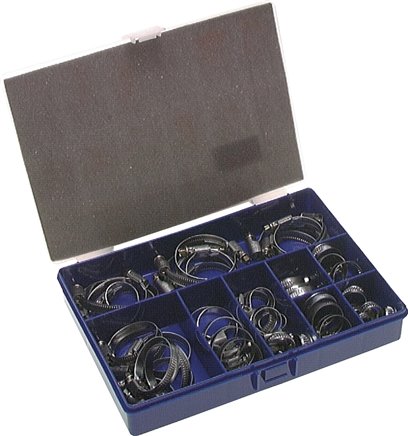

SSSORTI100 Schlauchschellen-Sortiment, 100 Stück, 8 - 70mmWeitere Eigenschaften:WerkstoffStahl verzinkt (NORMA)Inhalt (Stk)100Spannbereich (mm)8 - 70enthält Schellen (jedoch als W2-Ausführung)SS 16enthält Schellen (jedoch als W2-Ausführung)-1SS 22enthält Schellen (jedoch als W2-Ausführung)-2SS 27enthält Schellen (jedoch als W2-Ausführung)-3SS 32enthält Schellen (jedoch als W2-Ausführung)-4SS 40enthält Schellen (jedoch als W2-Ausführung)-5SS 50enthält Schellen (jedoch als W2-Ausführung)-6SS 70Gewicht2 kg / Stk.

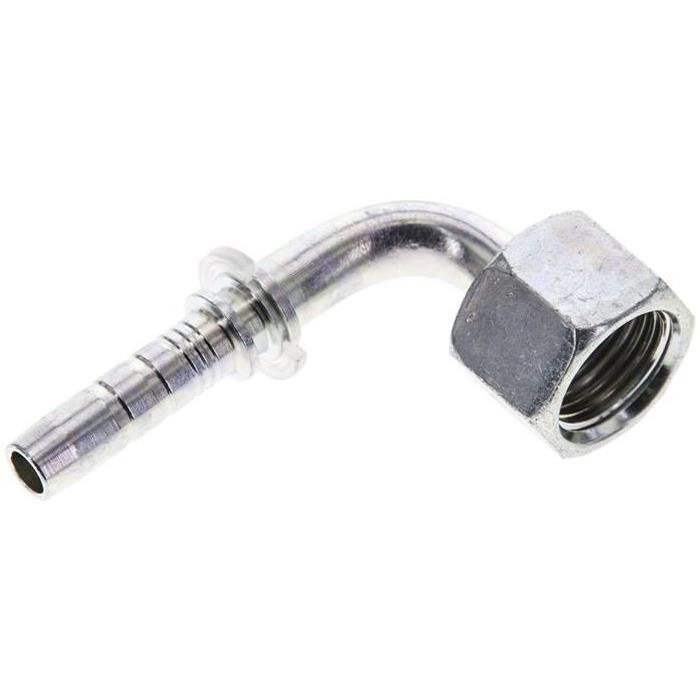

1.355-6-5A Pressanschluss ORFS (90°), UN 11/16"-16Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 11/16-16DN (mm)8BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.

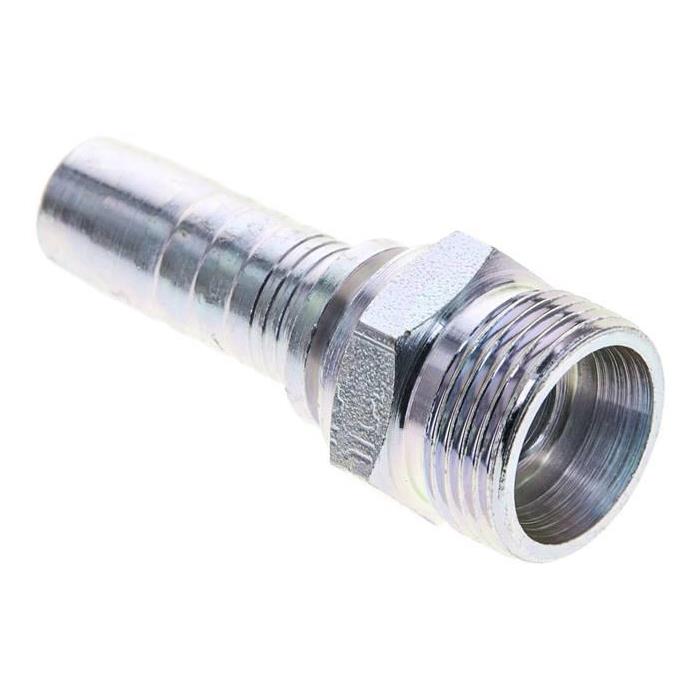

1.170-8A Pressanschluss CEL (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)12BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht55 g / Stk.

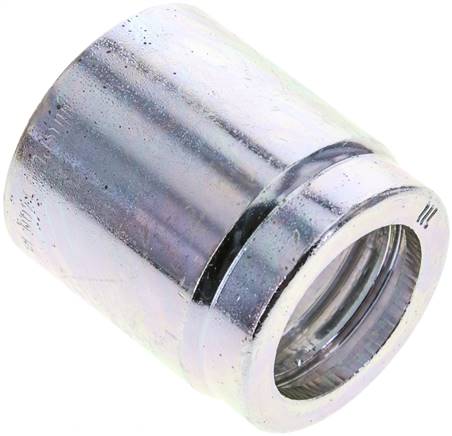

111-16A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 46,0 x 50,7 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße46,0 x 50,7 (Da x L)DN (mm)25BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht135 g / Stk.

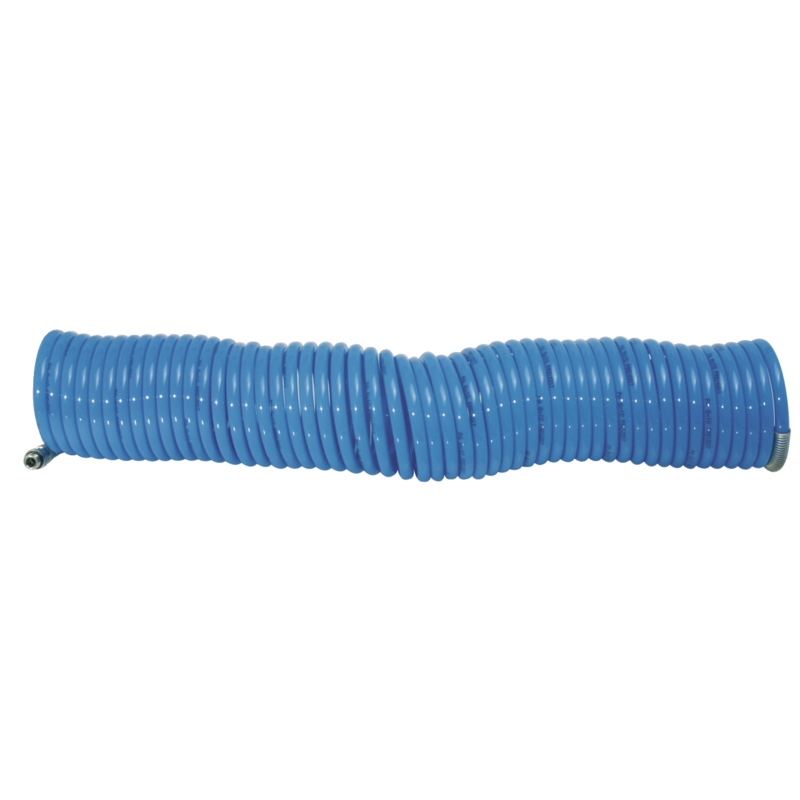

Max. Betriebsdruck: 10 barLänge: 5 mAG BSPP: G 1/4Durchmesser Innen/ Außen (mm): 6 x 8Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien

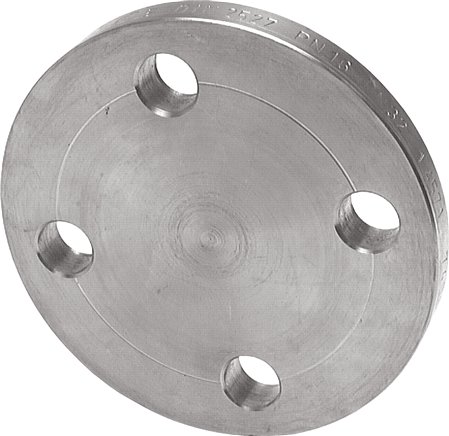

Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN300-PN10 (DIN/EN)DN (mm)300PN (bar)10NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)445b (mm)26k (mm)400d (mm)22Gewicht31 kg / Stk.

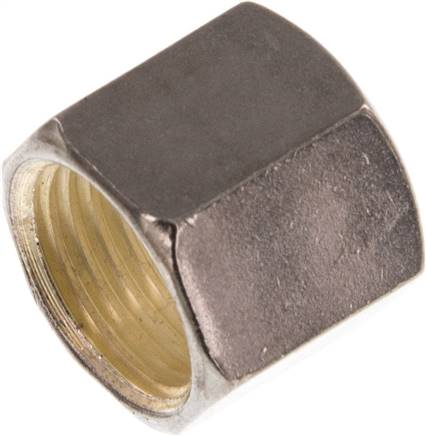

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen10 LL (M14x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht1.3 g / Stk.

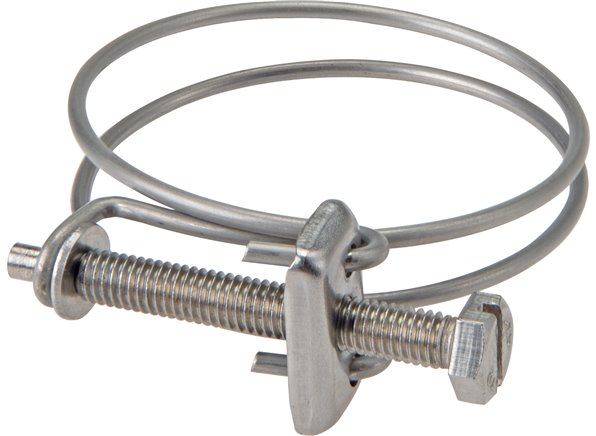

SSDS180ES Drahtschlauchschelle 173 - 180mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)173 - 180Gewicht70 g / Stk.
1.343-8ES ES-Pressanschluss DKJ (45°), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 3/4-16NW (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

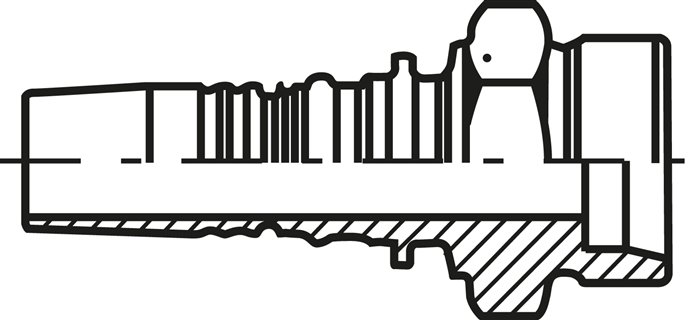

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht750 g / Stk.
SSDS195ES Drahtschlauchschelle 185 - 195mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)185 - 195Gewicht70 g / Stk.

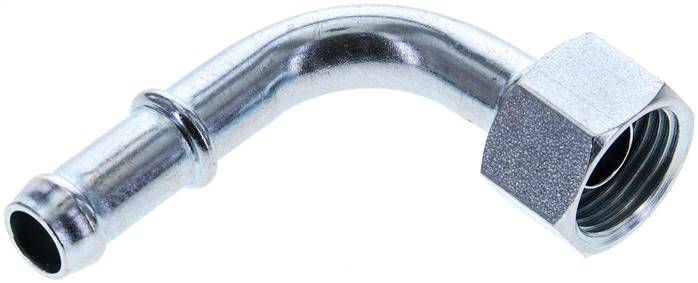

Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)10Schlauch Ø innen (mm)11 - 12GewindeG 1/2"Gewicht60 g / Stk.
Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig. Temperaturbereich: -60°C bis +100°C Shore-Härte: 65 D Rollenlänge Meterware: 50mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40% *Standardfarbe natur, bitte bevorzugt verwenden Weitere Eigenschaften: Ausführung 100 mtr. Rolle Schlauch Ø außen x innen (mm) 8 x 6 Farbe* rot Betriebsdruck (bar) 19 Rollenlänge (m) 100 min. Biegeradius (mm) 40 Gewicht 2,3 kg / Stk.
1.300-12-10ES ES-Pressanschluss AGN (gerade), NPTF 3/4"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/4"NW (mm)16BeschreibungNPTF-Außengewinde, konisch dichtend

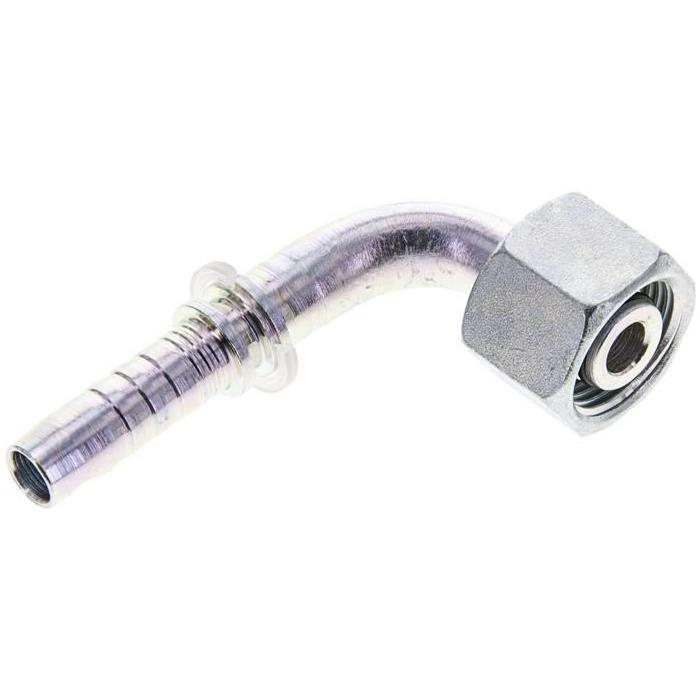

1.089-5-6A Pressanschluss DKO-S (90°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht80 g / Stk.

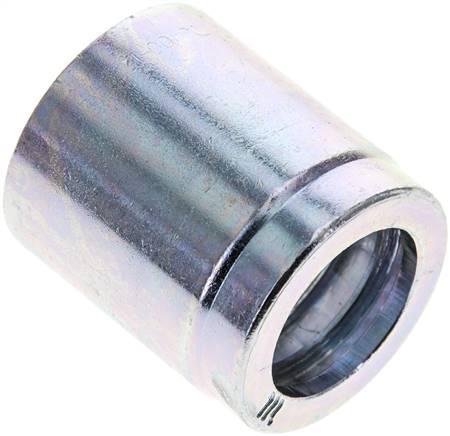

111-12A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 37 x 42 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße37 x 42 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht80 g / Stk.

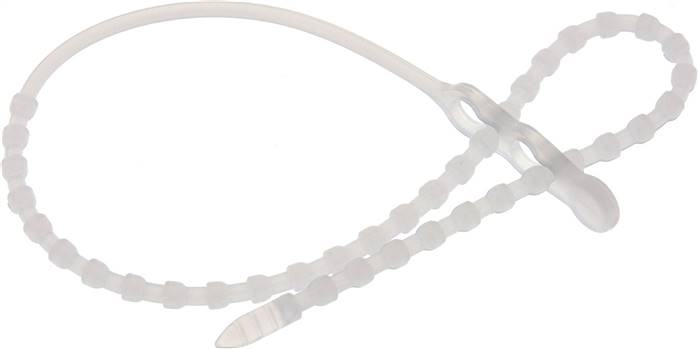

Verwendung:Fast unbegrenzt wiederlösbar. Zu verwenden auch als Beutel- oder Sackverschluß, Griffschlaufe, für alle Zwecke der Landwirtschaft, Obst- und Weinbau.Werkstoffe:Polyethylen (PE)Verpackungseinheit:100 StückWeitere Eigenschaften:FarbenaturAusführung2 BefestigungsaugenLänge (mm)500Schnur Ø (mm)5,7Auszugskraft (N)250Gewicht8 g / Stk.

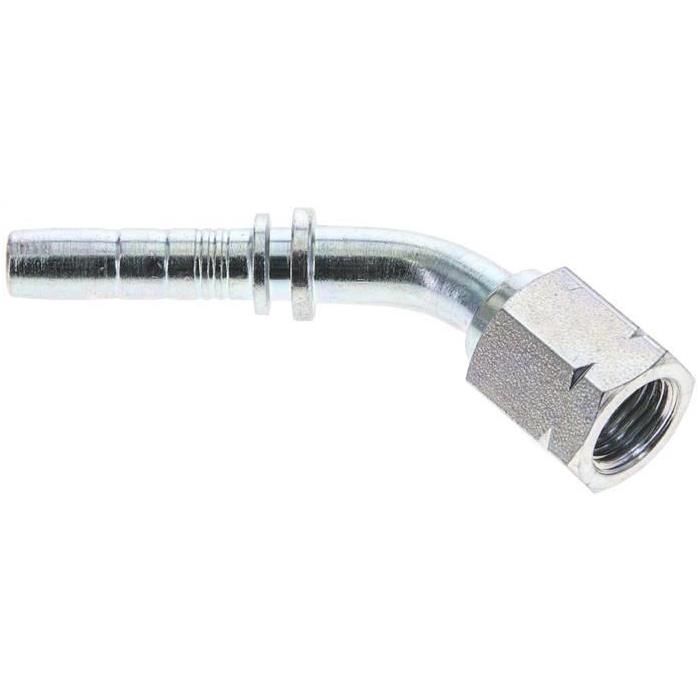

1.343-5A Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20DN (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht43 g / Stk.

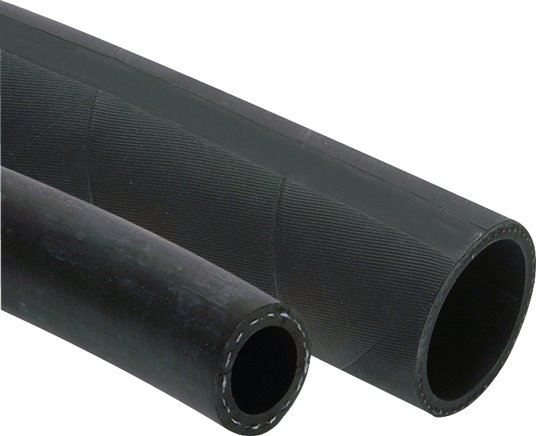

Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)120Schlauch Ø außen (mm)134Rollenlänge (m)20Betriebsdruck (bar)3Berstdruck (bar)9Temperaturbereich (°C)-40 bis +100Gewicht2,9 kg / Stk.

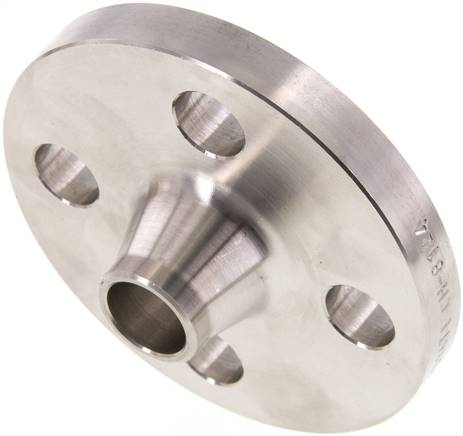

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN16 (DIN)D (mm)21,3DN (mm)15PN (bar)16NormDIN 2633S (mm)2,0A (mm)95H (mm)35d-1 (mm)14k (mm)65Gewicht700 g / Stk.

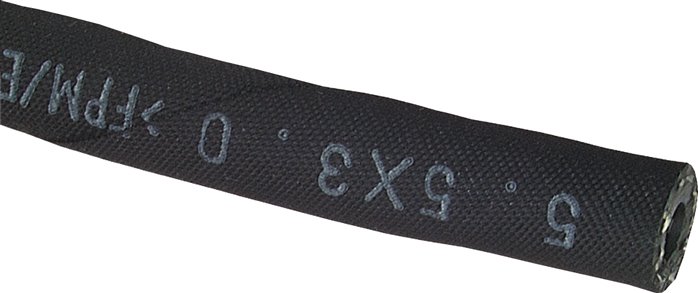

Werkstoffe:Innenschicht: FKM, Zwischen- und Außenschicht: ECO mit Poly-Aramideinlage, ozon-, öl- und lichtrissbeständigTemperaturbereich:-30°C bis max. +110°C, kurzzeitig bis +135°C (Typ KRAFT 49 OKO, KRAFT 814 OKO und KRAFT 1422 OKO: -40°C bis max. +125°C, kurzzeitig bis +140°C)Einsatzbereich:für alle handelsüblichen Kraftstoffe inkl. RME (Rapsölmethylester), Alkohol-Kraftstoffe und E10Rollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)7,3Schlauch Ø außen (mm)13,5Betriebsdruck (bar)10Temperaturbereich (°C)-40 bis +125Temperaturbereich kurzzeitig (°C)+140Gewicht145 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.

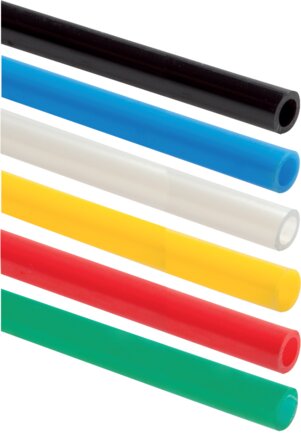

Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
