Saugschlauch gerieft SAE 100 R4 102 (4")x116,0mm
Werkstoffe:Seele: synthetischer Gummi, schwarz, glatt, ölbeständig, Einlage: hochzähes synthetisches Cordgewebe und Stahldrahtspirale, Decke: synthetischer Gummi, schwarz, stoffgemustert, mit kantiger Rillung, witterungsbeständig.Temperaturbereich:-40°C bis +100°CBetriebsdruck:-0,9 bis 10 bar (Berstdruck: 30 bar)Einsatzbereich:Spiralsaug- und Druckschlauch für Öl mit max. 40% Aromatenanteil in hydraulischen Systemen, Wasser, Wasser-Glykol-Emulsion, Wasser-Öl-Emulsion. Temporär für Öl auf Polyglykolbasis, Rapsöl, Bioöl und Dieselöl bis max. +40°C. Nicht geeignet für Öle auf Esterbasis (z.B. Spezialöle für Kühlschränke, Kompressoren).Rollenlänge:60 mtr.Vorteile:•Geringerer Biegeradius und hohe Flexibilität durch geriefte Außendecke.Weitere Eigenschaften:Schlauch Ø innen (mm)102 (4)Schlauch Ø außen (mm)116,0min. Biegeradius (mm)390Gewicht3,4 kg / Stk.
Pressanschluss RSL (90°), 28 L
1.109-16A Pressanschluss RSL (90°), 28 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße28 LDN (mm)25BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht330 g / Stk.
10 mm Schraubschloss 40 - 100 mm, Edelstahl
Werkstoffe:1.4301Montage mit Schraubschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Schraubschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen, anziehen, fertig.Montage mit Handnachspannschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Handnachspannschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen und spannen, fertig.Weitere Eigenschaften:Bandbreite (mm)10AusführungSchraubschlossØ Spannbereich (mm)40 - 100Gewicht12 g / Stk.
ES-Pressanschluss DFR (gerade), G 1-1/4", DN 31
1.252-20ES ES-Pressanschluss DFR (gerade), G 1-1/4"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht400 g / Stk.
Prevost Schlauchaufroller ohne Schlauch, für Niederdruck, offene Trommel, Edelstahl DGONI
PA-Spiralschlauch G 1/4"-8 x 6 mm, 2,5 mtr. Arbeitslänge, blau
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)8 x 6GewindeG 1/4"Betriebsdruck (bar)19FarbeblauWickel Ø innen (mm)80NormDIN 73378Gewicht210 g / Stk.
Vorschweißflansch DN32-PN160 (DIN/EN), DIN 2638 & EN 1092-1 (Typ 11), 42,4mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN32-PN160 (DIN/EN)D (mm)42,4DN (mm)32PN (bar)160NormDIN 2638 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)155H (mm)62d-1 (mm)22k (mm)110Gewicht3,4 kg / Stk.
Pressanschluss DKO-S (45°), M 30 x 2 (20 S), DN 16
1.085-10A Pressanschluss DKO-S (45°), M 30 x 2 (20 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 30 x 2 (20 S)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht220 g / Stk.
2 SN Schlauch, EN 853, DN 16, blaue Oberdecke für erhöhte Temperaturen
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungblaue Oberdecke für erhöhte Temperaturen (-55°C bis max. +13DN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)25,2Betriebsdruck (bar)250Berstdruck (bar)1020min. Biegeradius (mm)200Size Kenngröße10Gewicht800 g / Stk.
24mm Eco-Gelenkbolzenschelle, 74 - 79mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 74 - 79 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.74 mmSpannbereich max.79 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Blindflansch DN10-PN16 (DIN),DIN 2527, 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN10-PN16 (DIN)DN (mm)10PN (bar)16NormDIN 2527A (mm)90b (mm)14k (mm)60d (mm)14Gewicht650 g / Stk.
Pressanschluss RSL (90°), 10 L, DN 8
1.109-5A Pressanschluss RSL (90°), 10 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße10 LDN (mm)8BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht30 g / Stk.

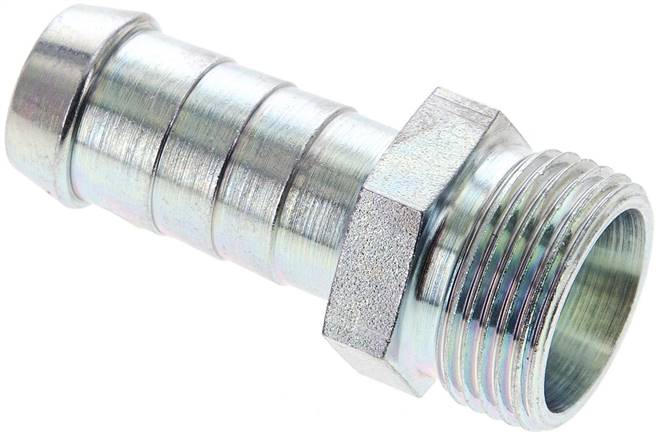

Schlauchnippel M 22 x 1,5 (15 L), 14 - 15mm, Stahl verzinkt
8511300 Schlauchnippel M 22 x 1,5 (15 L), 14 - 15mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)13Schlauch Ø innen (mm)14 - 15GewindeM 22 x 1,5für Rohr Ø außen (mm)15 LSchlüsselweite (mm)22Gewicht46 g / Stk.

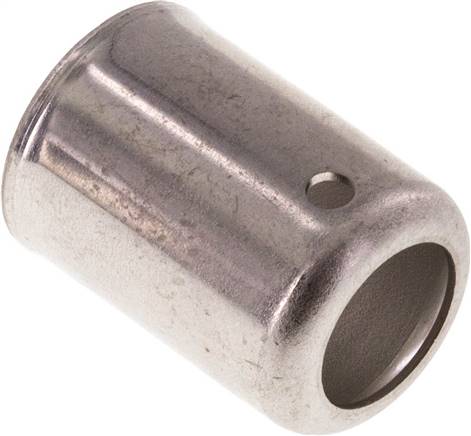

Schlauchhülse für Niederdruckschlauch DN6(12,5 - 13mm), ES
Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)6Hülse Ø innen (mm)14,0Schlauch Ø außen (mm)12,5 - 13Bodenloch (mm)10,0Gewicht5 g / Stk.

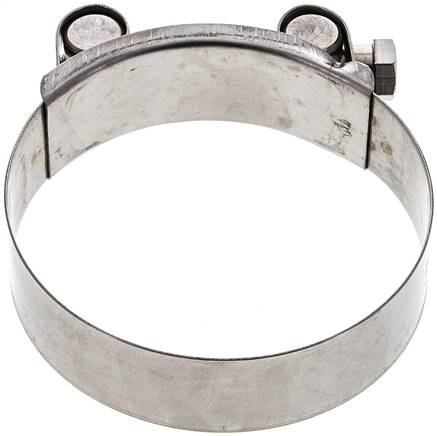

24mm Eco-Gelenkbolzenschelle, 80 - 85mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 80 - 85 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.80 mmSpannbereich max.85 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

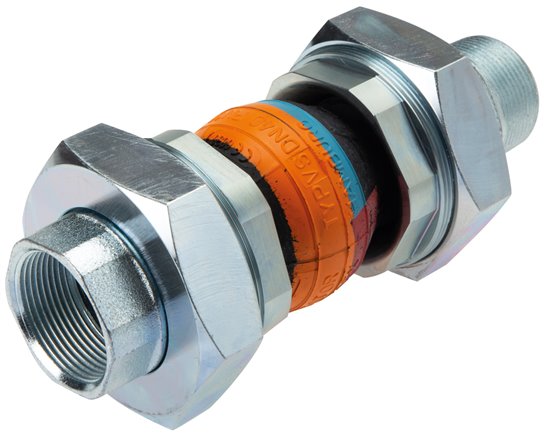

Kompensator, DN32, G 1-1/4" (IG)-G 1-1/4" (IG), EPDM
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1G 1-1/4 (IG)G2G 1-1/4 (IG)Ausführung BalgEPDMAusführungInnengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)187SW1 (mm)75SW2 (mm)47Gewicht2,5 kg / Stk.

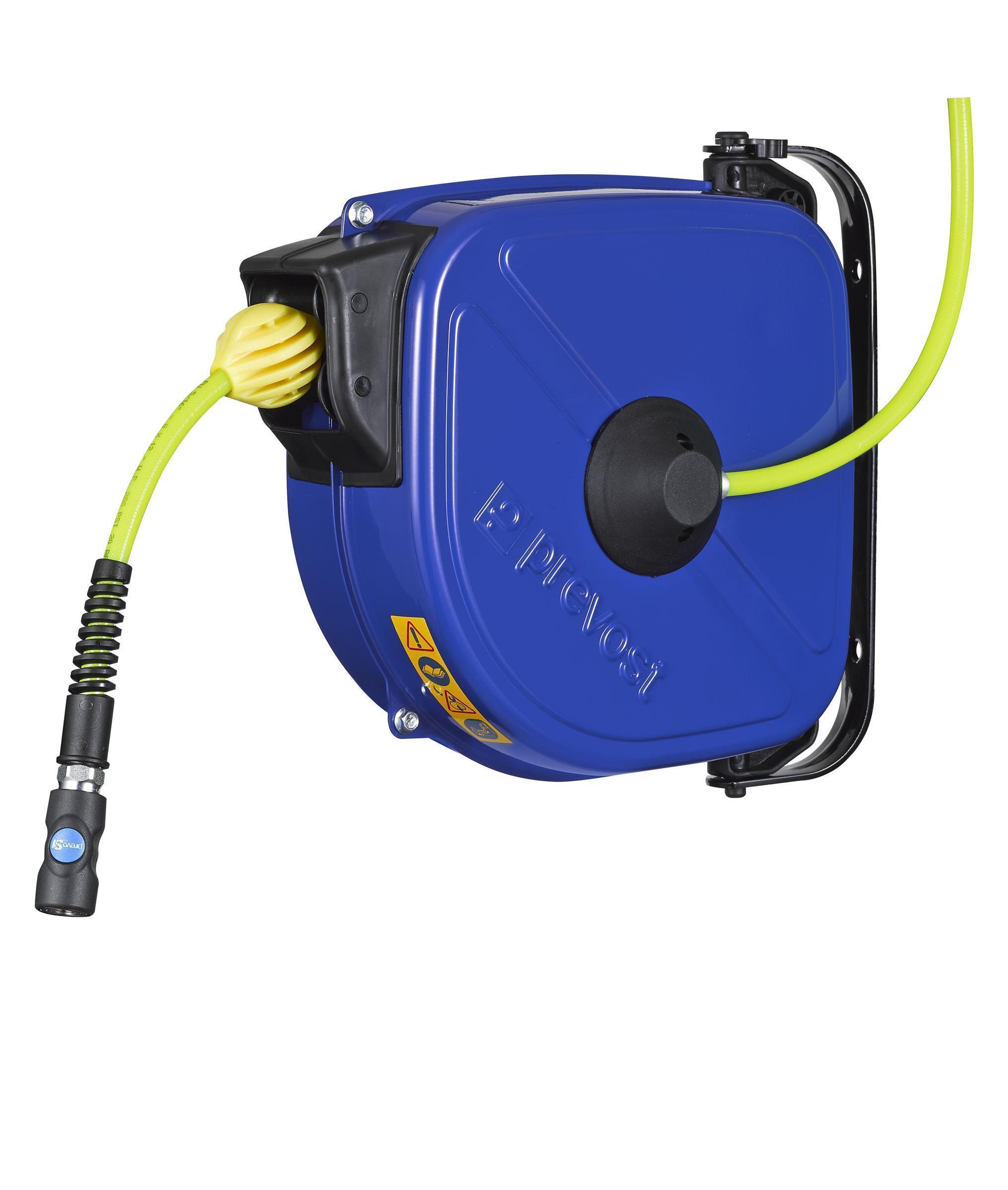

Prevost Serie DRFB -Aufroller mit gebremsten Schlaucheinzug - Mit PU/PVC Länge 10m, Ø Innen./Außen 10 x 14 mm
Schwenkbare Halterung 180°Eingang: 1 m SchlauchDruck: 12 barTemperatur: -15°C bis + 65°CØ Innen./Außen. (mm)Länge (m)KupplungDurchfluß (l/min)Fest Eingang (mm)Gewicht (kg)Art. Nr8 x 1212ESI 075008 x 125,8DRFB 0812ES8 x 1215ESI 073508 x 127,9DRFB 0815ES10 x 1410ESI 0790010 x 145,7DRFB 1010ES10 x 1412ESI 0780010 x 147DRFB 1012ES8 x 1212ISI 065008 x 125,8DRFB 0812IS8 x 1215ISI 063508 x 127,1DRFB 0815IS10 x 1410ISI 0683310 x 146,5DRFB 1010IS10 x 1412ISI 0680010 x 147DRFB 1012IS8 x 1212CSI 065008 x 126,5DRFB 0812CS8 x 1215CSI 063508 x 127,9DRFB 0815CS10 x 1410CSI 0683310 x 146,5DRFB 1010CS10 x 1412CSI 0680010 x 147,9DRFB 1012CS8 x 1212ASI 065008 x 126,5DRFB 0812AS8 x 1215ASI 063508 x 127,9DRFB 0815AS10 x 1410ASI 0680010 x 146,5DRFB 1010AS10 x 1412ASI 0680010 x 147,9DRFB 1012ASThe online Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.

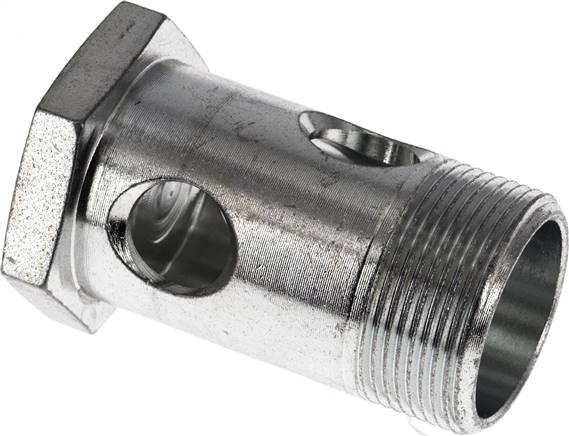

Hohlschraube 1-fach, M 30 x 1,5, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeM 30 x 1,5passend für Ø Ring (mm)30L (mm)51SW (mm)36Gewicht155 g / Stk.
Flexibler Kühlerschlauch 44,0 - 48mm, ölfest, 1 mtr-Stück
Werkstoffe:Nitril-Propylen, schwarzEigenschaften:Beständig gegen Wasser, leichte Laugen und Säuren, öl- und alterungsbeständig.Temperaturbereich:-30°C bis +120°CBetriebsdruck:max. 1,5 barHinweis:Diese Schläuche sind für kurzfristige Reparaturen vorgesehen und sollten spätestens 3 Monate nach Einbau durch die Originalschläuche ersetzt werden.Vorteile:•in kleinen Radien ohne Abknicken zu verlegenLieferlänge:1 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)44,0verwendbar für Ø (mm)44,0 - 48min. Biegeradius (mm)120Gewicht1,3 kg / Stk.
ES-Pressanschluss DKJ (gerade), UNF 7/8"-14, DN16
1.313-10ES ES-Pressanschluss DKJ (gerade), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 7/8-14NW (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

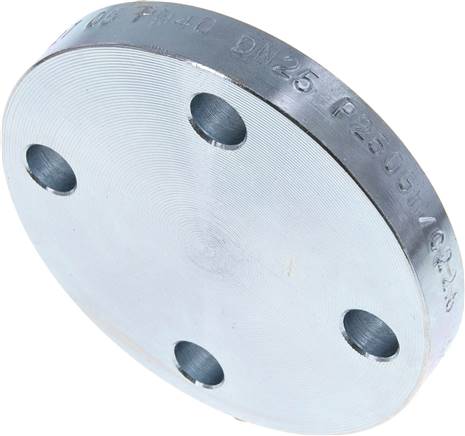

Blindflansch DN25-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN25-PN40 (DIN/EN)DN (mm)25PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)115b (mm)18k (mm)85d (mm)14Gewicht1,3 kg / Stk.
PTFE-Schlauch, 12 x 10 mm, natur, 100 mtr. Rolle
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)12 x 10Farbenatur*Betriebsdruck** (bar)12min. Biegeradius (mm)90Gewicht8 kg / Stk.

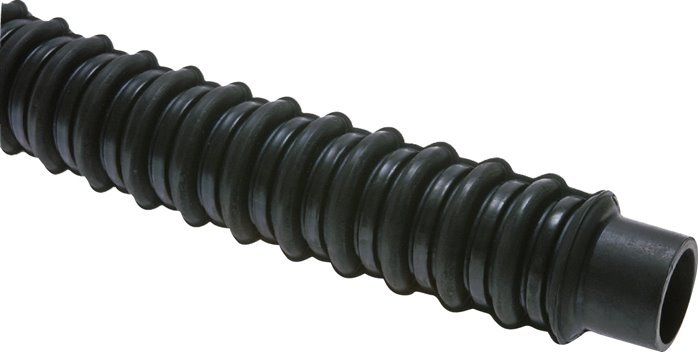

Flexibler Kühlerschlauch 37,0 - 44mm, ölfest, 1 mtr-Stück
Werkstoffe:Nitril-Propylen, schwarzEigenschaften:Beständig gegen Wasser, leichte Laugen und Säuren, öl- und alterungsbeständig.Temperaturbereich:-30°C bis +120°CBetriebsdruck:max. 1,5 barHinweis:Diese Schläuche sind für kurzfristige Reparaturen vorgesehen und sollten spätestens 3 Monate nach Einbau durch die Originalschläuche ersetzt werden.Vorteile:•in kleinen Radien ohne Abknicken zu verlegenLieferlänge:1 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)37,0verwendbar für Ø (mm)37,0 - 44min. Biegeradius (mm)115Gewicht1,1 kg / Stk.

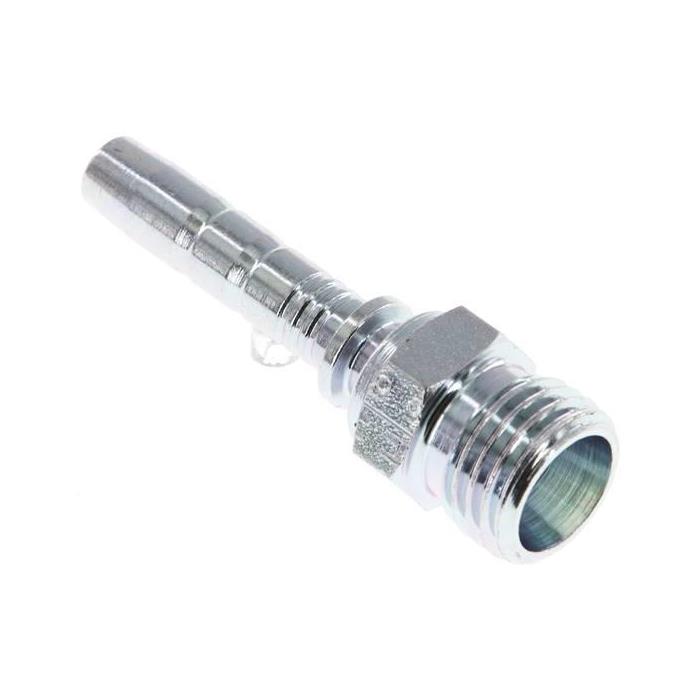

Pressanschluss CEL (gerade), M 14 x 1,5 (8 L)
1.170-4A Pressanschluss CEL (gerade), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)6BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht19 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
