Pressanschluss DKO-L (45°), M 26 x 1,5 (18 L), DN 16
1.055-10A Pressanschluss DKO-L (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht165 g / Stk.
Überwurfmutter DN6, M 14 x 1,5, Bohrung 10,0mm, 1.4301
8310600ES Überwurfmutter DN6, M 14 x 1,5, Bohrung 10,0mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301NW (mm)6GewindeM 14 x 1,5Ø Bohrung (mm)10,0Schlüsselweite (mm)17Gewicht14 g / Stk.
Prevost Schlauchverlângerung AIRCA - RST AISW1310
Verpresste Schlauchverlängerung AIRCA mit drehbarer Sicherheitsschnellkupplung prevoS1
ES-Pressanschluss DKO-L (45°), M 14 x 1,5 (8 L), DN6
1.055-4ES ES-Pressanschluss DKO-L (45°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 14 x 1,5 (8 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht34 g / Stk.
Pressanschluss CEL (gerade), M 18 x 1,5 (12 L), DN 8
1.170-6-5A Pressanschluss CEL (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht33 g / Stk.
ES-Pressanschluss Hülse 2 SN (geschält), 24,0 x 34,5 (Da x L)
120-05ES ES-Pressanschluss Hülse 2 SN (geschält), 24,0 x 34,5 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße24,0 x 34,5 (Da x L)NW (mm)8BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht55 g / Stk.
Pressanschluss DKO-L (gerade), M 36 x 2 (28 L), DN 19
1.051-16-12A Pressanschluss DKO-L (gerade), M 36 x 2 (28 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 36 x 2 (28 L)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht200 g / Stk.
Pressanschluss RSL (gerade), 18 L
1.103-10A Pressanschluss RSL (gerade), 18 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße18 LDN (mm)16BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht60 g / Stk.
ES-Pressanschluss Hülse 1 TF, 14 x 33 (Da x L), DN6
910-04ES ES-Pressanschluss Hülse 1 TF, 14 x 33 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße14 x 33 (Da x L)NW (mm)6BeschreibungPressfassung für Schlauch 1 TF mit EdelstahlumflechtungGewicht13 g / Stk.
PTFE-Schlauch, 6 x 4 mm, gelb, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4FarbegelbBetriebsdruck** (bar)25min. Biegeradius (mm)30Gewicht55 g / Stk.
SAE-Flanschhälften 1"-SAE (6000 PSI) (47,6mm), Edelstahl
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1-SAE (6000 PSI)für Flansch Ø (mm)47,6D (mm)81C (mm)57,2L (mm)13,00Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M12X45 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M12X45 12.9Gewicht500 g / Stk.
ES-4SH-Pressanschluss DKR (gerade), G 1-1/4", DN 31
5.203-20ES ES-4SH-Pressanschluss DKR (gerade), G 1-1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter
PUR-Spiralschlauch, 75mm, leicht, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)75min. Biegeradius (mm)53Betriebsdruck (bar)-0,10 bis 0,30Rollenlänge (m)10Gewicht360 g / Stk.

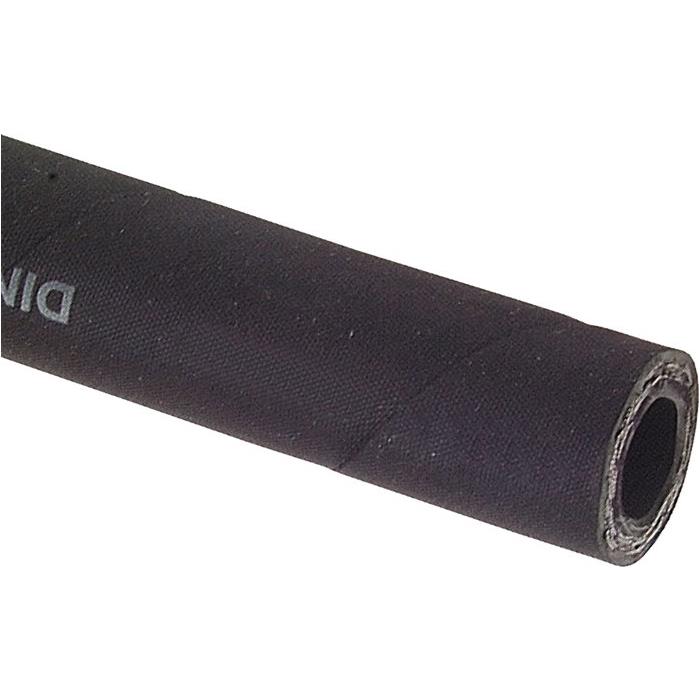

2 SN Schlauch, EN 853, DN 19, schwarze Oberdecke
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)29,0Betriebsdruck (bar)215Berstdruck (bar)900min. Biegeradius (mm)130Size Kenngröße12Gewicht1,3 kg / Stk.

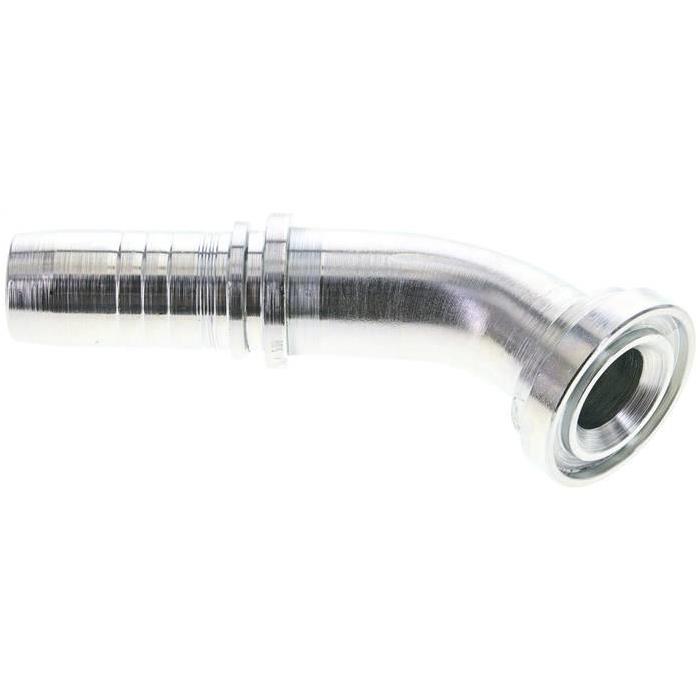

Pressanschluss SFL (45°), 44,5 (1"), DN 25
1.450-16A Pressanschluss SFL (45°), 44,5 (1")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße44,5 (1)DN (mm)25BeschreibungSAE-Flansch, Standard-BaureiheGewicht370 g / Stk.

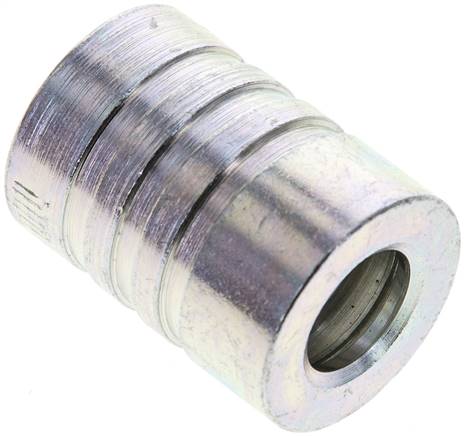

Pressanschluss Hülse 2 SN & 4 SP (geschält), 22 x 30 (Da x L)
120-04A Pressanschluss Hülse 2 SN & 4 SP (geschält), 22 x 30 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße22 x 30 (Da x L)DN (mm)6BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht30 g / Stk.
ES-Pressanschluss SFL (90°), 38,1 (3/4"), DN16
1.470-12-10ES ES-Pressanschluss SFL (90°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)NW (mm)16BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

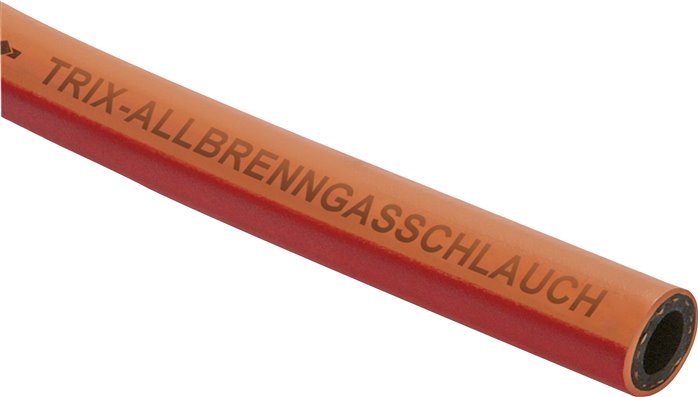

Allbrenngas-Schlauch DIN EN ISO 3821 (EN 559) 11,0x3,8mm
Werkstoffe:Seele: schwarze, porenfreie, glatte NBR-Innenschicht, Druckträger: synthetische Garne, Decke: rot-orange, glatte NBR-Außenschicht, ozon-, witterungs- und UV-beständig, abriebfest, LABS-, trennmittel- und fettfreie ProduktionTemperaturbereich:-40°C bis +60°CElektrischer Widerstand:< 1 MOhm/mtr.Betriebsdruck:20 bar (Berstdruck: 60 bar)Einsatzbereich:hochflexibler, knickfester und formstabiler Schlauch für alle Brenngase einschließlich Flüssiggase nach DIN 51622, Propan / Butan, DMF, MPS, LPG und ErdgasRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)11,0Wandstärke (mm)3,8Schlauch Ø außen (mm)18,6Gewicht250 g / Stk.
Polyamid-Schlauch, 6 x 4 mm, rot, 100 mtr. Rolle
Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig. Temperaturbereich: -60°C bis +100°C Shore-Härte: 65 D Rollenlänge Meterware: 50 mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40% *Standardfarbe natur, bitte bevorzugt verwenden Weitere Eigenschaften: Ausführung 100 mtr. Rolle Schlauch Ø außen x innen (mm) 6 x 4 Farbe* rot Betriebsdruck (bar) 27 Rollenlänge (m) 100 min. Biegeradius (mm) 35 Gewicht 1,7 kg / Stk.

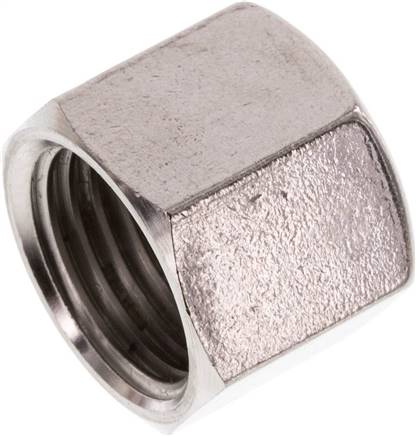

Überwurfmutter f. Schneidringverschr. 10 L (M16x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht18 g / Stk.

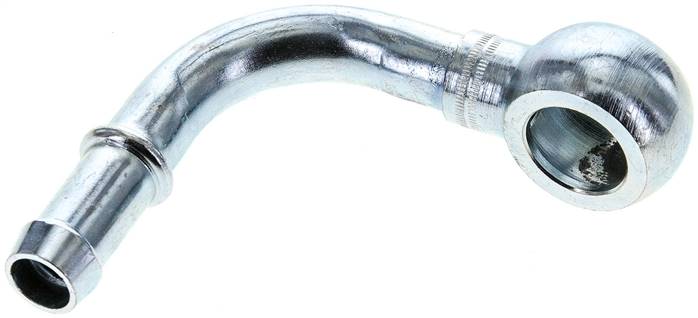

90°-Schlauchnippel 16mm Ring, 11 - 12mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)10Schlauch Ø innen (mm)11 - 12Ø Ring (mm)16für GewindeM 16 x 1,5Gewicht55 g / Stk.

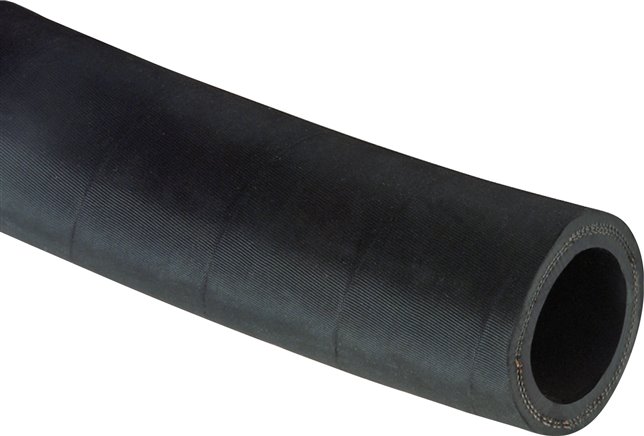

Niederdruck-Dampfschlauch aus EPDM 51 (2")x69mm
Werkstoffe:Decke: EPDM, schwarz, stoffgemustert und perforiert, Seele: EPDM, schwarz, glattEigenschaften:Gute Beständigkeit gegen Säuren und Laugen. Nach Gebrauch Wasser oder Dampf ablassen!Temperaturbereich:-40°C bis +164°C (Wasser bis max. 95°C)Betriebsdruck:max. 7 bar bei +164°C (Wasser bis max. 20 bar)Einsatzbereich:Heißwasser und SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)51 (2)Schlauch Ø außen (mm)69min. Biegeradius (mm)300Gewicht2 kg / Stk.

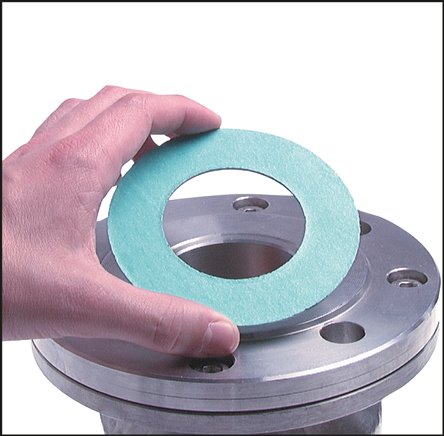

Flanschdichtung DN 350, 368 x 438 x 2mm, C 4400
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)368 x 438 x 2DN (mm)350Passend für FlanschePN 10WerkstoffC 4400Gewicht140 g / Stk.

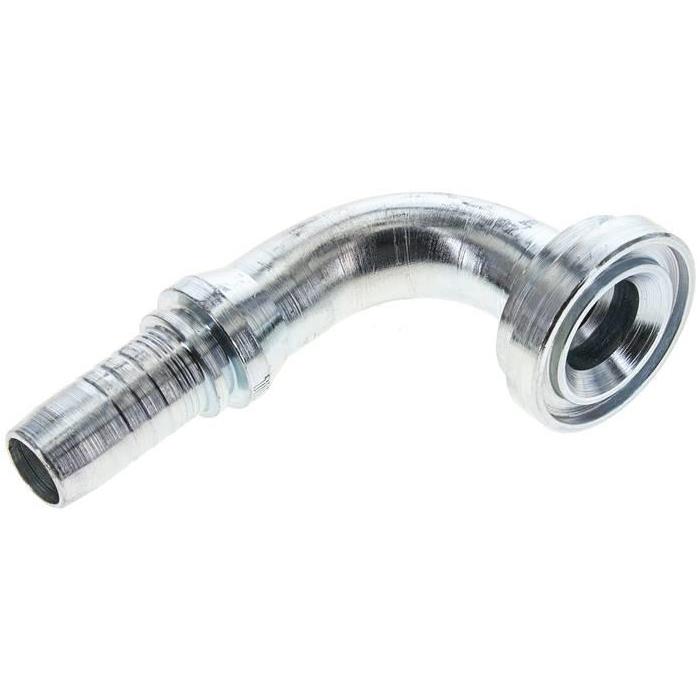

Pressanschluss SFL (90°), 44,5 (1"), DN 19
1.470-16-12A Pressanschluss SFL (90°), 44,5 (1")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße44,5 (1)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht290 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
