ES-4SH-Pressanschluss DKJ (gerade), UN 1-7/8"-12, DN38
5.313-24ES ES-4SH-Pressanschluss DKJ (gerade), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-7/8-12NW (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
Pressanschluss SFL (gerade), 44,5 (1"), DN 25
1.420-16A Pressanschluss SFL (gerade), 44,5 (1")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße44,5 (1)DN (mm)25BeschreibungSAE-Flansch, Standard-BaureiheGewicht310 g / Stk.
Prevost Verlängerung STOFLEX Drehbarer - RST SISW810
Verpresste Schlauchverlängerung STOFLEX mit drehbarer Sicherheitsschnellkupplung prevoS1
Polyethylen-Schlauch, 4,3 x 3 mm, rot, Meterware
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4,3 x 3FarberotBetriebsdruck (bar)13min. Biegeradius (mm)20Gewicht7 g / Stk.
PA-DUO-Spiralschlauch 8 x 6 mm, 10,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarben:blau - schwarzVorteile:•axiale Abgänge für mehr ArbeitsraumWeitere Eigenschaften:Arbeitslänge (m)10,0Schlauch Ø außen x innen (mm)8 x 6Betriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht900 g / Stk.
Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 59 x 59 (Da x L)
111-20A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 59 x 59 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße59 x 59 (Da x L)DN (mm)31BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht240 g / Stk.
4SH-Pressanschluss SFL (90°), 50,8 (1-1/4")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße50,8 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht900 g / Stk.
Schlauchschellendreher, biegsam, SW 8 mm
SSDREH8 Schlauchschellendreher, biegsam, SW 8 mmWeitere Eigenschaften:SW (mm)8Gewicht165 g / Stk.
ES-Pressanschluss Hülse 2 SN (geschält), 38 x 45 (Da x L), DN19
120-12ES ES-Pressanschluss Hülse 2 SN (geschält), 38 x 45 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße38 x 45 (Da x L)NW (mm)19BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht135 g / Stk.
Pressanschluss Hülse 1 TF, 16 x 32 (Da x L)
910-05A Pressanschluss Hülse 1 TF, 16 x 32 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße16 x 32 (Da x L)DN (mm)8BeschreibungPressfassung für Schlauch 1 TFGewicht14 g / Stk.

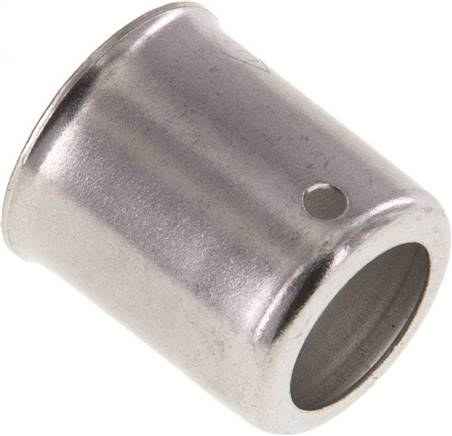

Schlauchhülse für Niederdruckschlauch DN8(14,5 - 16mm), ES
Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)8Hülse Ø innen (mm)16,0Schlauch Ø außen (mm)14,5 - 16Bodenloch (mm)11,7Gewicht4.3 g / Stk.

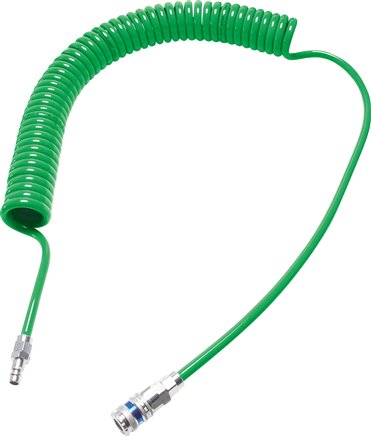

Cejn-Schweiß-PUR-Spiralschlauch 12 x 8mm m. Kuppl. 8,0mtr., NW 7,2
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Extrem hochwertige Ausführung.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 bar (20°C), 7 bar (40°C), 5 bar (60°C)Anwendung:Für Anwendungen im Bereich von Schweißanlagen oder Schleifmaschinen.Vorteile:•mit Stahl-Kupplungsdose und Kupplungsstecker sofort am Arbeitsplatz einsetzbar, •sehr hochwertige CEJN-Sicherheitskupplung NW 7 (tatsächliche Nennweite: 7,6), •Stahlstecker, gut geeignet für Anwendungen mit hohem mechanischem Verschleiß, •widersteht Funken und Versengungen durch Funkenschutz auf der AußenhautWeitere Eigenschaften:Arbeitslänge (m)8,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)41Gewicht950 g / Stk.

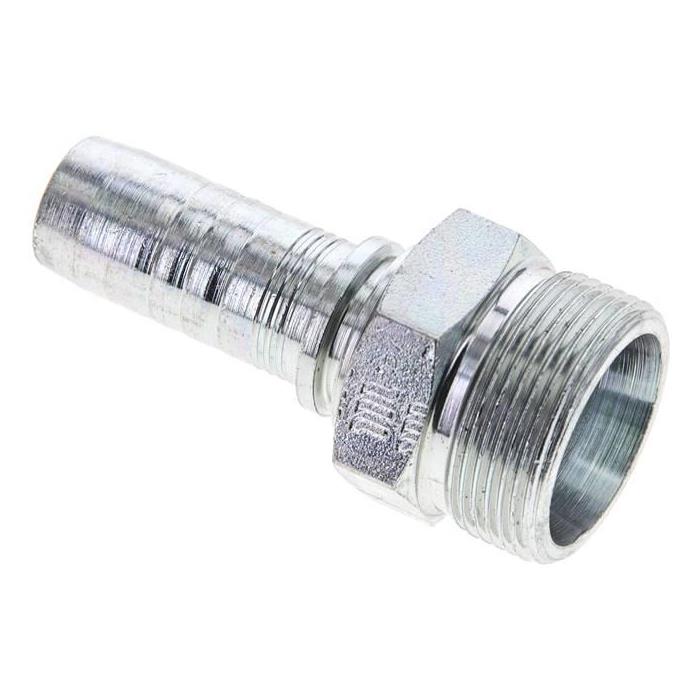

Pressanschluss CEF (gerade), M 30 x 1,5 (21,25)
1.190-10A Pressanschluss CEF (gerade), M 30 x 1,5 (21,25)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 30 x 1,5 (21,25)DN (mm)16BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht115 g / Stk.

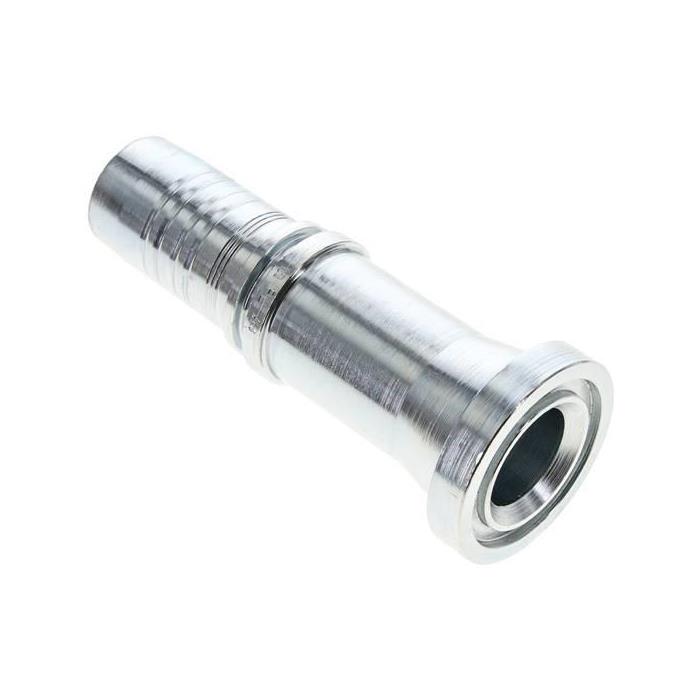

Pressanschluss SFS (gerade), 54,0 (1-1/4")
1.421-20A Pressanschluss SFS (gerade), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht550 g / Stk.

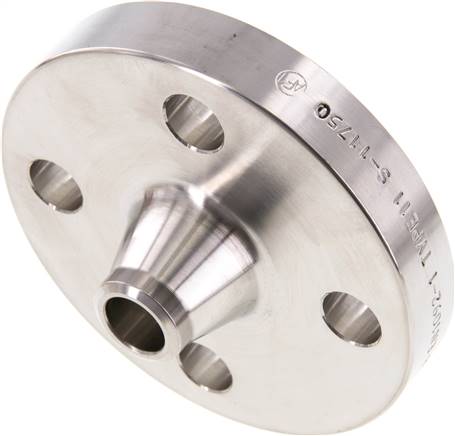

Vorschweißflansch DN15-PN160 (DIN/EN), DIN 2638 & EN 1092-1 (Typ 11), 21,3mm,
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN160 (DIN/EN)D (mm)21,3DN (mm)15PN (bar)160NormDIN 2638 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)105H (mm)45d-1 (mm)14k (mm)75Gewicht1,3 kg / Stk.
PUR-Spiralschlauch, 80mm, leicht, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)80min. Biegeradius (mm)56Betriebsdruck (bar)-0,10 bis 0,27Rollenlänge (m)10Gewicht400 g / Stk.

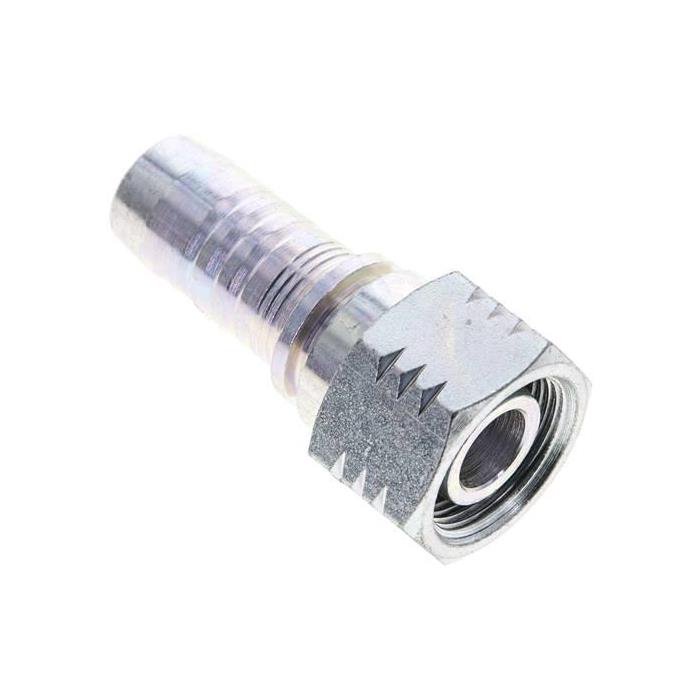

Pressanschluss DKO-L (gerade), M 26 x 1,5 (18 L), DN 19
1.051-10-12A Pressanschluss DKO-L (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht155 g / Stk.

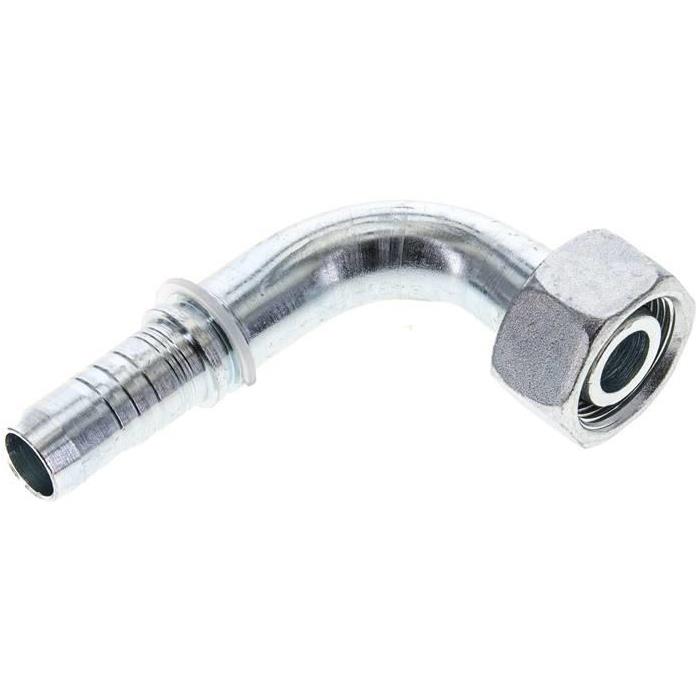

Pressanschluss DKO-L (90°), M 26 x 1,5 (18 L), DN 16
1.059-10A Pressanschluss DKO-L (90°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht180 g / Stk.

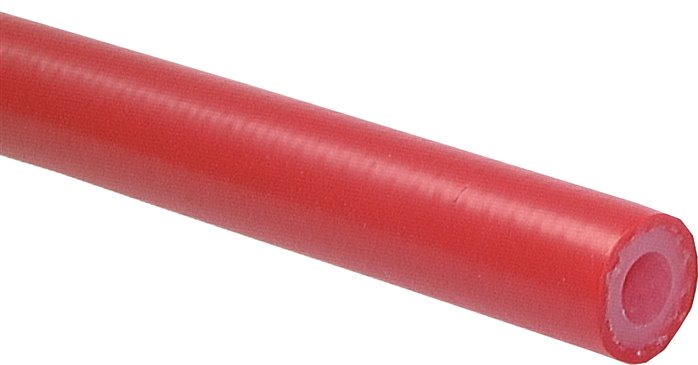

Silikonschlauch, gewebeverstärkt 4 x 10 mm, rot
Ausführung:Innenseele transparent, Außenhaut rot (talkumiert), Gewebeeinlage aus Polyester, 70° Shore-Härte (? 5°), Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-50°C bis +180°C (kurzzeitig +200°C)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)4 x 10Betriebsdruck (bar)20Berstdruck (bar)60Gewicht85 g / Stk.

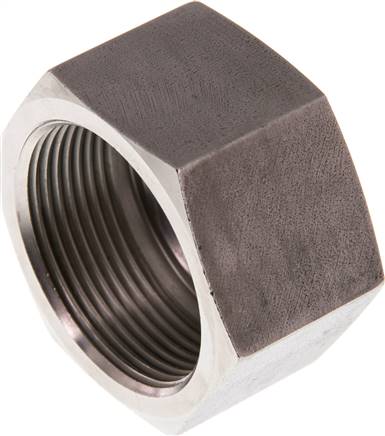

Überwurfmutter f. Schneidringverschr. 30 S (M42x2), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen30 S (M42x2)Betriebsdruck (bar)400Temperaturbereich (°C)-60 bis +400Gewicht230 g / Stk.

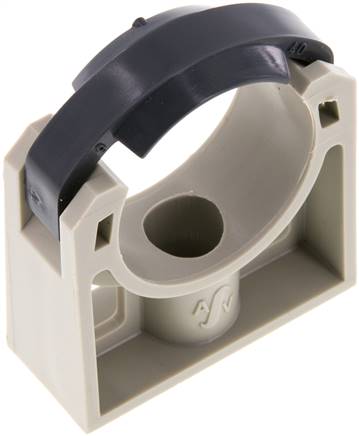

Rohrklemme 40mm, Polypropylen (grau)
Werkstoffe:Körper: PE (schwarz, UV-stabilisiert) oder PP (grau), Bügel: PVC-UTemperaturbereich:PE: -20°C bis max. +50°C, PP: -10°C bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen (grau)Rohr Ø außen (mm)40Ø Befestigungsbohrung (mm)7Temperaturbereich (°C)-10 bis +80Gewicht26 g / Stk.

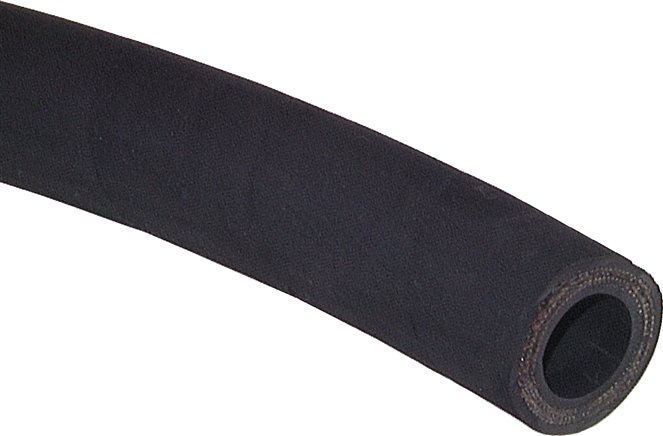

4 SH Schlauch, EN 856, DN 25
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)25Schlauch Ø innen (mm)25,4Schlauch Ø außen (mm)38,1Betriebsdruck (bar)385Berstdruck (bar)1750min. Biegeradius (mm)220Size Kenngröße16Gewicht2,1 kg / Stk.

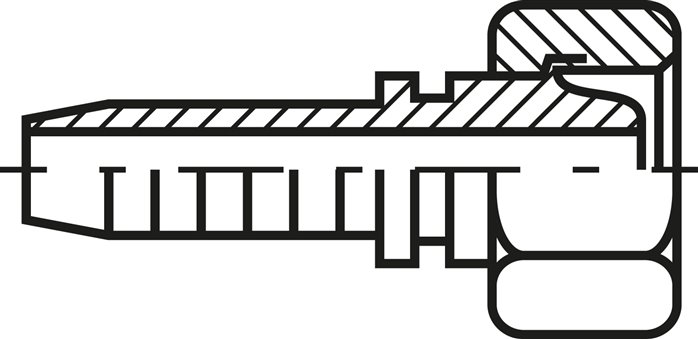

ES-Pressanschluss DKL (gerade), M 36 x 2 (28 L), DN25
1.041-16ES ES-Pressanschluss DKL (gerade), M 36 x 2 (28 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 36 x 2 (28 L)NW (mm)25BeschreibungUniversal-Dichtkopf mit Überwurfmutter, passend auf 60°-StutGewicht240 g / Stk.

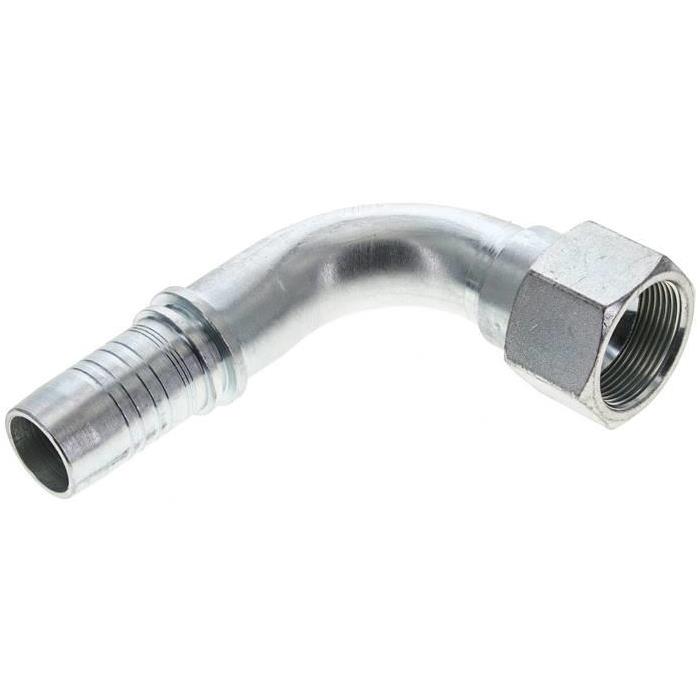

Pressanschluss DKJ (90°), UN 1-5/8"-12
1.353-20A Pressanschluss DKJ (90°), UN 1-5/8"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-5/8-12DN (mm)31BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht850 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
