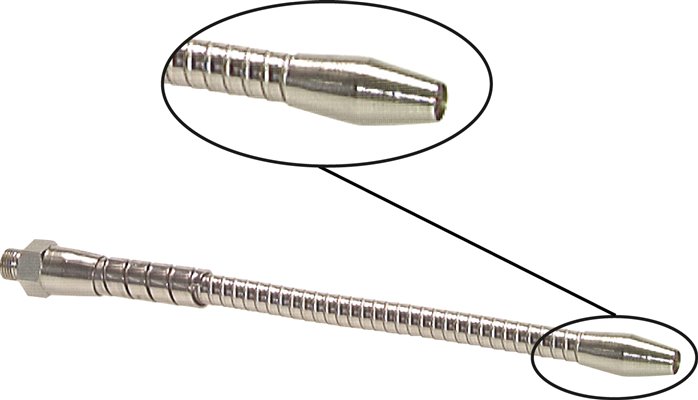

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)800min. Biegeradius (mm)88GewindeG 3/8"DN (mm)8Gewicht750 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)6 x 4FarbenaturBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht240 g / Stk.
SSDS90ES Drahtschlauchschelle 84 - 90mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)84 - 90Gewicht38 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)22,5Schlauch Ø außen x innen (mm)8 x 6FarbeblauBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht750 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (gerade)AnschlussgrößeG 3/4"DN (mm)19BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht250 g / Stk.

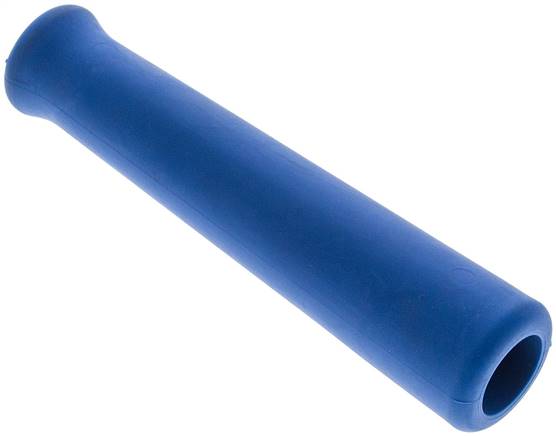

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)10BeschreibungGummiknickschutz für Waschschläuche (blau)Gewicht50 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN300-PN16 (DIN/EN)DN (mm)300PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)460b (mm)28k (mm)410d (mm)26Gewicht37 kg / Stk.

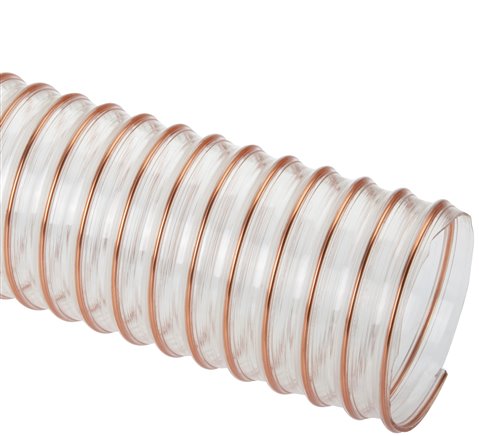

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformschwerSchlauch Ø innen (mm)175min. Biegeradius (mm)260Betriebsdruck (bar)-0,11 bis 0,25Rollenlänge (m)10Gewicht1,6 kg / Stk.

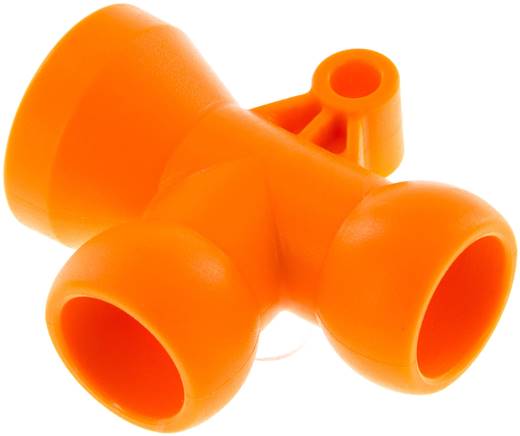

Werkstoffe:POMDurchfluss:bis 28,8 l/minVerwendung:Dieses System eignet sich zum Durchleiten von Petroleumprodukten, Kühlmitteln, Chemikalien sowie Dielektrikum von Errodiermaschinen.Kompatibel zu den Systemen:Flexoline, Hydra, Kümli, Loc-Line und OssmannTeilkompatibel zu den Systemen:Snaploc, Lubecool, Vario und MaxiflexWeitere Eigenschaften:BeschreibungT-VerteilerGewicht12 g / Stk.

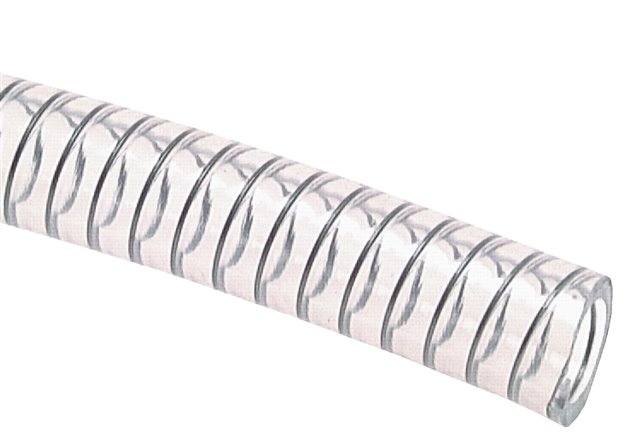

Werkstoffe:PVC, transparent mit eingearbeiteter Federstahlspirale, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B, C & D1)Temperaturbereich:-10°C bis +65°CAnwendung:Durch die glatte Innenwandung geeignet für Transport von flüssigen und festen Medien bei hohem Vakuum und hohem Druck. Durch die Transparenz ist eine gute optische Kontrolle der Vorgänge im Schlauch während des Arbeitsvorganges möglich.Rollenlänge:30 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)40min. Biegeradius (mm)95Wandstärke (mm)4,5Betriebsdruck (bar)-0,9 bis 4Gewicht900 g / Stk.

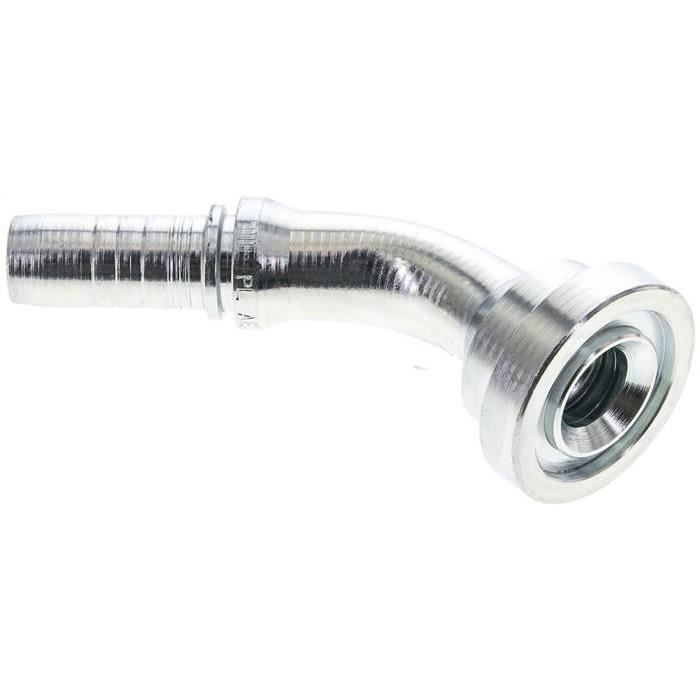

1.451-12-10A Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)DN (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht230 g / Stk.

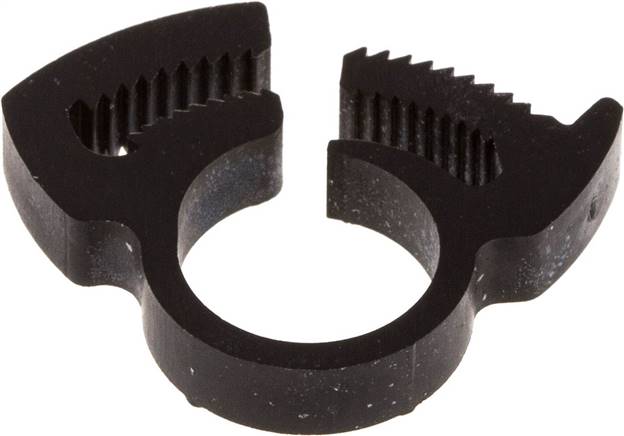

Werkstoffe:NylonVorteile:•einfache Montage mit einer Zange, •Lösen durch seitliches Auseinanderschieben der VerzahnungWeitere Eigenschaften:Ø Spannbereich (mm)9 - 10Breite (mm)4,5Gewicht1.3 g / Stk.

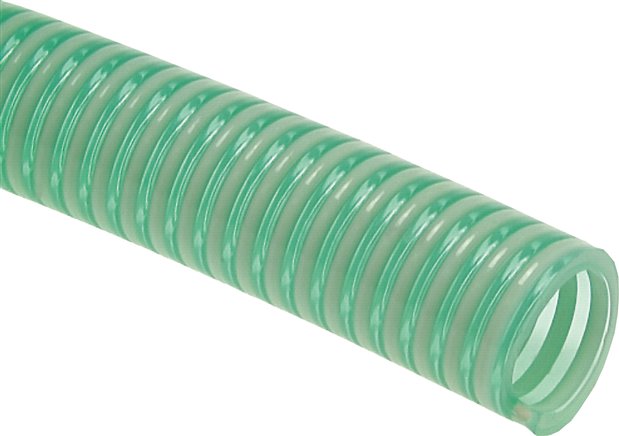

Werkstoffe:PVC, grünlich-transparent, Stützwendel Hart-PVC weiß, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B & C)Temperaturbereich:-10°C bis +55°CAnwendung:Schlauch für Reinigungsmittel, teilweise für Säuren und Laugen, Wasser und Druckluft sowie Vakuum geeignet. Be- und Entwässerungsvorhaben bei Industrie, Landwirtschaft und Gartenbau, Spritzgeräte in der Landwirtschaft.Weitere Eigenschaften:Schlauch Ø innen (mm)150min. Biegeradius (mm)770Wandstärke (mm)7,8Betriebsdruck (bar)-0,5 bis 2Rollenlänge (m)20Gewicht3,9 kg / Stk.

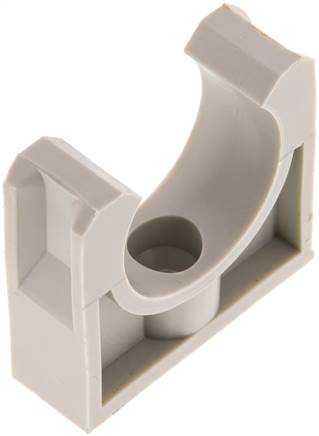

Werkstoffe:Körper: PE (schwarz, UV-stabilisiert) oder PP (grau), Bügel: PVC-UTemperaturbereich:PE: -20°C bis max. +50°C, PP: -10°C bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen (grau)Rohr Ø außen (mm)32Ø Befestigungsbohrung (mm)5,5Temperaturbereich (°C)-10 bis +80Gewicht13 g / Stk.

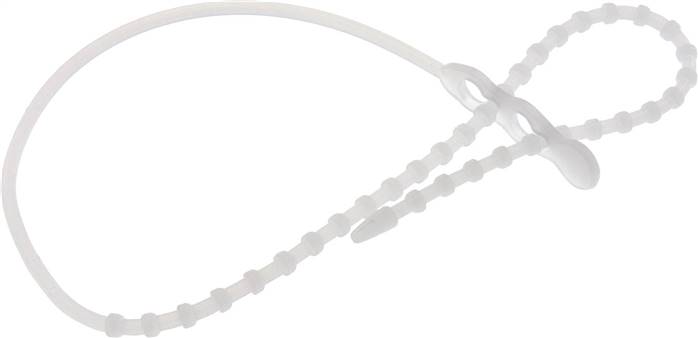

Verwendung:Fast unbegrenzt wiederlösbar. Zu verwenden auch als Beutel- oder Sackverschluß, Griffschlaufe, für alle Zwecke der Landwirtschaft, Obst- und Weinbau.Werkstoffe:Polyethylen (PE)Verpackungseinheit:100 StückWeitere Eigenschaften:FarbenaturAusführung2 BefestigungsaugenLänge (mm)665Schnur Ø (mm)6,6Auszugskraft (N)370Gewicht13 g / Stk.
5.353-12ES ES-4SH-Pressanschluss DKJ (90°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-1/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

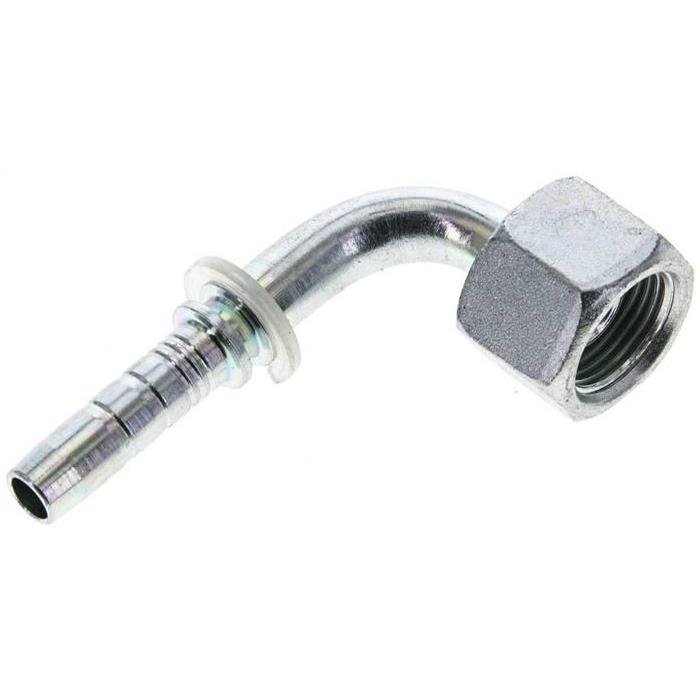

1.243-6-5A Pressanschluss DKR (90°), G 3/8"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 3/8"DN (mm)8BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht60 g / Stk.

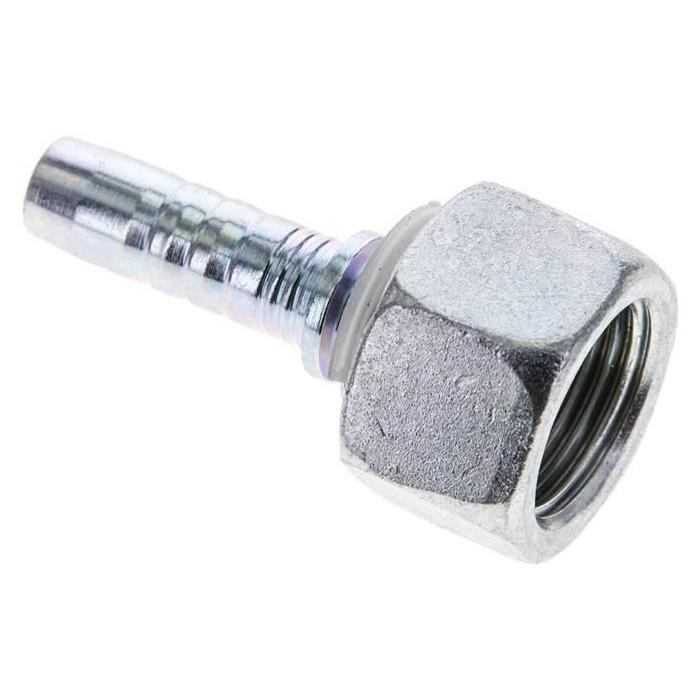

1.252-8-6A Pressanschluss DFR (gerade), G 1/2"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1/2"DN (mm)10BeschreibungBSP-Gewinde, flachdichtend, (G-Gewinde) mit ÜberwurfmutterGewicht75 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarbeblauWickel Ø innen (mm)150NormDIN 73378Gewicht1,2 kg / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,1 kg / Stk.

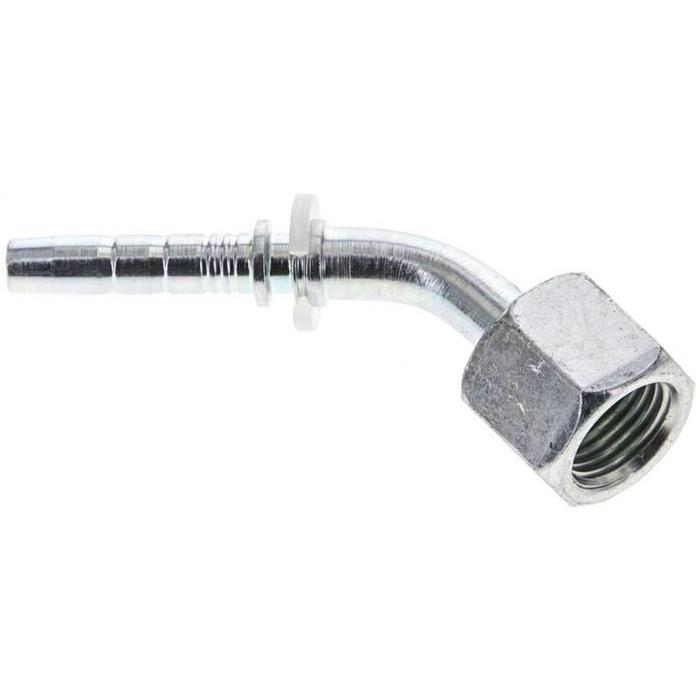

1.343-6-4A Pressanschluss DKJ (45°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht41 g / Stk.

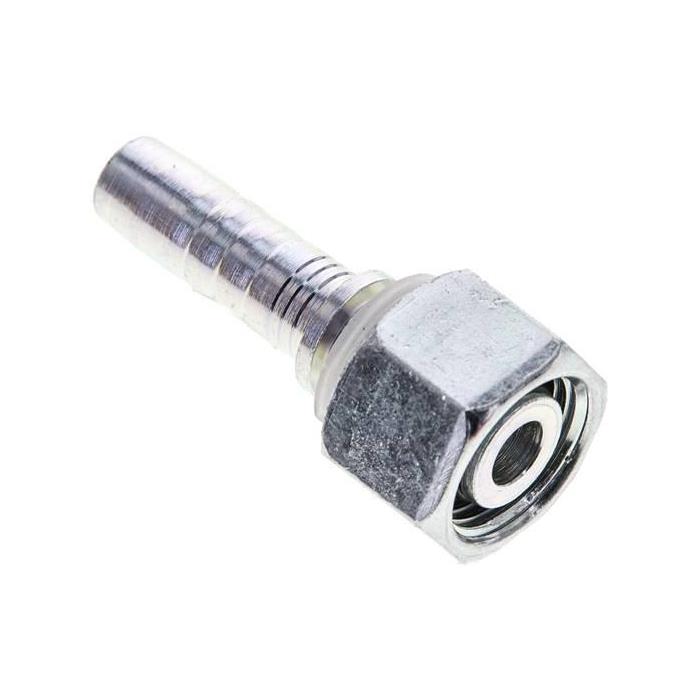

1.051-6A Pressanschluss DKO-L (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht50 g / Stk.
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformschwerSchlauch Ø innen (mm)13min. Biegeradius (mm)19Betriebsdruck (bar)-0,80 bis 3,00Rollenlänge (m)10Gewicht120 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
