flexible PVC-Steuerleitung 3x2,50mm² (YSLY-JZ)
Beschreibung:PVC Steuerleitung, in Anlehnung an VDE 0250, 0271, 0281, 0293, Außenmantel PVC grau, fortlaufender Zahlenaufdruck auf Adern nach VDE 0293, Schutzleiter grün / gelb, PVC-AderisolierungVerwendung:Als Anschluss- und Verbindungsleitung für Werkzeugmaschinen, Fertigungsstraßen, Steuergeräte, Steuerpulte, im Anlagenbau, in Kraftwerken, in der Heiz- und Klimatechnik, in Kühlanlagen, in Büromaschinen und Anlagen der Datenverarbeitung. Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. Weitgehend beständig gegen Öle, Fette und Chemikalien.Betriebsspannung:max. 500 VTemperaturbereich:fest verlegt: -20°C bis +80°C, beweglich verlegt: -5°C bis +80°CRollenlänge:50 mtr.*inkl. SchutzleiterWeitere Eigenschaften:Aderquerschnitt (mm2)2,50Aderzahl* (Stk)3Gewicht115 g / Stk.
ES-Pressanschluss DKR (gerade), G 1/8", DN6
1.203-2-4ES ES-Pressanschluss DKR (gerade), G 1/8"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/8"NW (mm)6BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht18 g / Stk.
4SH-Pressanschluss SFS (90°), 47,6 (1"), DN 19
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße47,6 (1)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht470 g / Stk.
DEKABON-Rohr 15 x 10,8 mm, schwarz, 25 mtr. Rolle
Eigenschaften:Das Rohr kann von Hand beliebig gebogen werden und behält diese Form bei. Es kann mit jedem handelsüblichen Schlauchabschneider geschnitten werden.Werkstoffe:PE(HD)-Aluminium-Verbundwerkstoff mit PE-InnenauskleidungTemperaturbereich:-40°C bis +80°CMedien:DruckluftRollenlänge Meterware:75 mtr.Vorteile:•von Hand biegbar, behält seine Form, •geringes Gewicht (wiegt nur den Bruchteil herkömmlicher Metallrohre) und daher ideal für den Rennsport, •benötigt keine speziellen Werkzeuge zur BearbeitungRichtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 89%, +40°C: 79%, +50°C: 68%, +60°C: 57%, +70°C: 47%, +80°C: 36%*Standardfarbe schwarz, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung25 mtr. RolleRohr Ø außen x innen (mm)15 x 10,8Farbe*schwarzBetriebsdruck (bar)20min. Biegeradius (mm)50Gewicht3,2 kg / Stk.
Pressanschluss DKO-S (gerade), M 36 x 2 (25 S)
1.081-12A Pressanschluss DKO-S (gerade), M 36 x 2 (25 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 36 x 2 (25 S)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht250 g / Stk.
Silikon-Heißluftschlauch, doppellagig, 254mm
Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen liegender Federspirale, und zusätzlicher Innendecklage. Dadurch ist der Schlauch innen glatt.Temperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)254Betriebsdruck (bar)-0,07 bis 0,4Gewicht1,1 kg / Stk.
Polyurethan-Schlauch 4 x 2,5 mm, Trio-Schlauch (3-fach)
Anwendung:Mit den PU-Mehrfachschläuchen ist eine übersichtliche Montage von z.B. Ventilen zu Zylindern möglich. Zur Montage wird das Schlauchpaar an den beiden Schlauchenden mit einem scharfen Messer aufgetrennt und dann mit dem Schlauchanschluss verbunden. Ggf. sollten die Schlauchenden nochmals sauber abgeschnitten werden.Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95-98 AInformation:Ideal zur übersichtlichen Montage von Zylindern und Ventilen!Weitere Eigenschaften:AusführungTrio-Schlauch (3-fach)Schlauch Ø außen x innen (mm)4 x 2,5Betriebsdruck (bar)12Rollenlänge (m)25Standardfarbenblau - schwarz - gelbGewicht29 g / Stk.
PA-Spiralschlauch 8 x 6 mm, schwarz, 15,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)8 x 6FarbeschwarzBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378 & DIN 74324Gewicht650 g / Stk.
Unterlegscheibe, DIN 125 A, M 12 (13,0x24mm), Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungScheibeGewicht5.4 g / Stk.
ES-Pressanschluss DKO-S (gerade), M 20 x 1,5 (12 S), DN8
1.081-5ES ES-Pressanschluss DKO-S (gerade), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 20 x 1,5 (12 S)NW (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht60 g / Stk.
EPDM/PE-Chemieschlauch 75 (3")x91mm,EN12115,Stahlsp
Werkstoffe:Seele: Vernetztes Polyethylen glatt, schwarz, leitfähig, lebensmittelecht nach FDA; Decke: EPDM schwarz, stoffgemustert, antistatisch, abrieb- und witterungsbeständig; Einlagen: Textilgewebe, Stahlspirale und KupferlitzeTemperaturbereich:-35°C bis +100°C, Chemikalien: max. +25°C, sterilisierbar mit Dampf: kurzzeitig +130°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:Durchleiten einer Vielzahl von aggressiver Chemikalien. Für die meisten in der Industrie gebräuchlichen Säuren, Laugen, Mineralölprodukte und Lösungsmittel. Kann auch als flexibler Anschluss in Lackieranlagen verwendet werden. Bitte fragen Sie die Beständigkeit für Ihr Medium gezielt an. Flammwidrigkeit gem. TRbf 131, Teil 2, par. 5.5.Weitere Eigenschaften:Schlauch Ø innen (mm)75 (3)Schlauch Ø außen (mm)91Betriebsdruck (bar)-0,8 bis 16Berstdruck (bar)64Rollenlänge (m)40Gewicht3 kg / Stk.
90°-Schlauchnippel Rohr 15, Schl. 14 - 15mm, Stahl verzinkt
861901300 90°-Schlauchnippel Rohr 15, Schl. 14 - 15mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)13Schlauch Ø innen (mm)14 - 15Rohr Ø außen (mm)15Gewicht65 g / Stk.
ES-Pressanschluss CEL (gerade), M 45 x 2 (35 L), DN 31
1.170-20ES ES-Pressanschluss CEL (gerade), M 45 x 2 (35 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 45 x 2 (35 L)NW (mm)31BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht390 g / Stk.
PTFE-Schlauch, 10 x 8 mm, rot, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)10 x 8FarberotBetriebsdruck** (bar)14min. Biegeradius (mm)60Gewicht70 g / Stk.
ES-4SH-Pressanschluss SFL (90°), 50,8 (1-1/4"), DN 31
5.470-20ES ES-4SH-Pressanschluss SFL (90°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße50,8 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

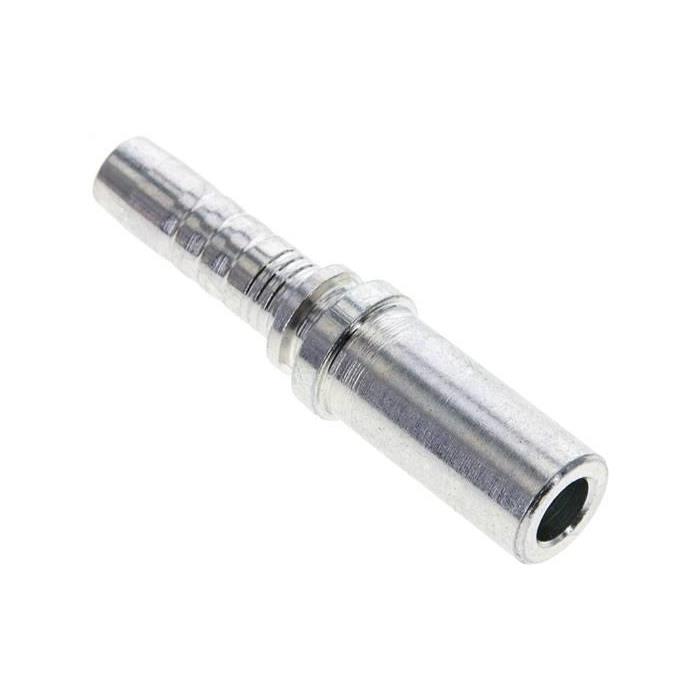

Pressanschluss RSS (gerade), 14 S
1.123-6A Pressanschluss RSS (gerade), 14 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße14 SDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht40 g / Stk.

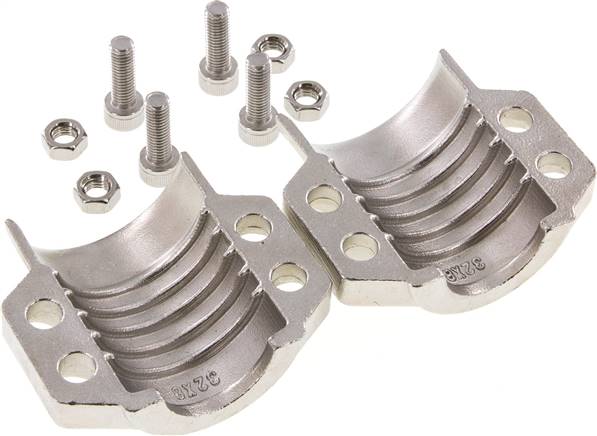

Klemmschalen 47 - 50mm, 1.4401, EN 14423 (DIN2826)
Verwendung:Schalenverschraubungen für Dampfschläuche nach EN ISO 6134Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barAchtung:Bitte beachten Sie die Druckfestigkeit des Schlauches bei der Betriebstemperatur!Lieferumfang:2 Schalenhälften mit 4 SchraubenWeitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen x außen (mm)32x48Ø Spannbereich (mm)47 - 50Gewicht750 g / Stk.
Blindflansch DN65-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN40 (DIN/EN)DN (mm)65PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)185b (mm)22k (mm)145d (mm)18Gewicht4,4 kg / Stk.

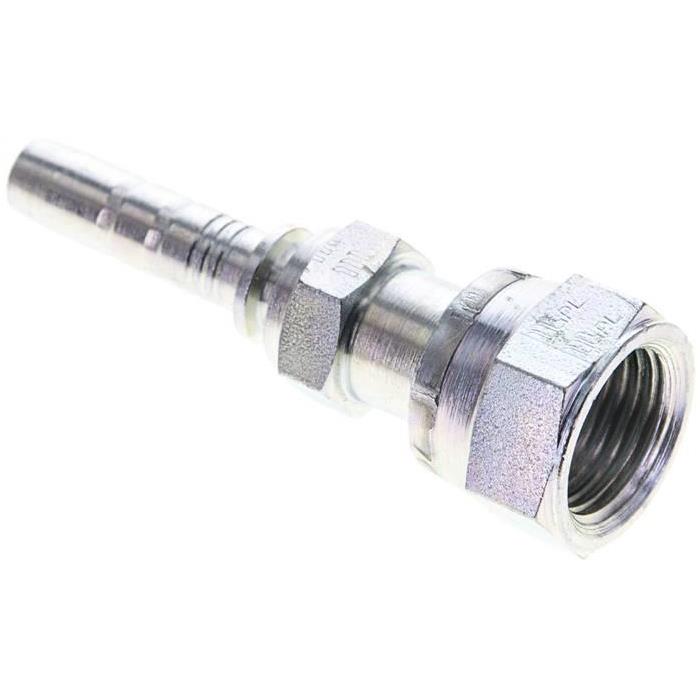

Pressanschluss ORFS (gerade), UN 11/16"-16, DN 8
1.315-6-5A Pressanschluss ORFS (gerade), UN 11/16"-16Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 11/16-16DN (mm)8BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.
PA-Spiralschlauch G 1/4"-10 x 8 mm, 7,5 mtr. Arbeitslänge, natur
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbenaturWickel Ø innen (mm)90NormDIN 73378Gewicht550 g / Stk.
Pressanschluss AGJ (gerade), UN 1-5/16"-12, DN 19
1.370-16-12A Pressanschluss AGJ (gerade), UN 1-5/16"-12Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUN 1-5/16-12DN (mm)19BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht220 g / Stk.

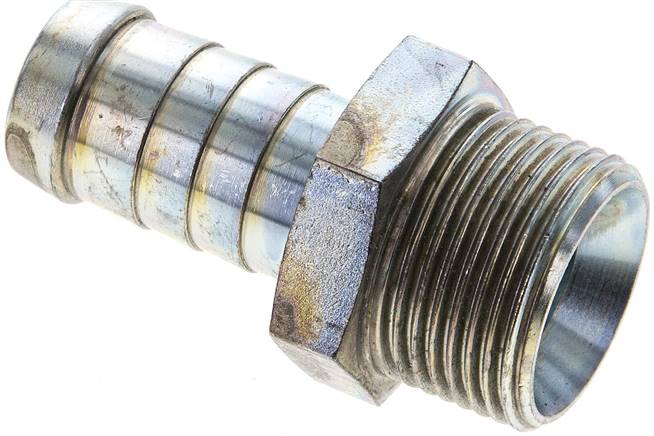

Schlauchnippel G 3/4" AG, 17 - 18mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)16Schlauch Ø innen (mm)17 - 18GewindeG 3/4"Schlüsselweite (mm)30Gewicht90 g / Stk.

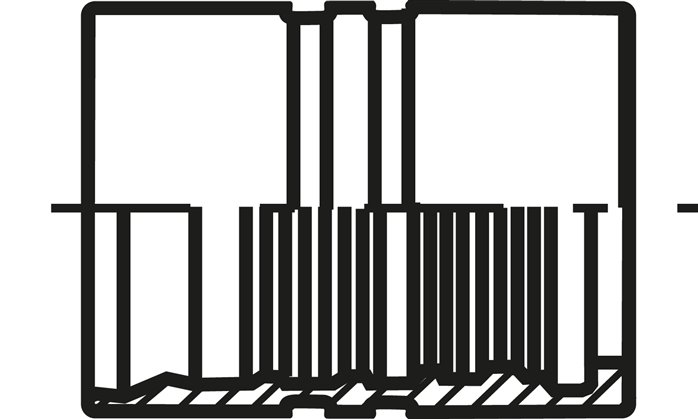

ES-4SH-Pressanschluss Hülse 4 SH, 55 x 85 (Da x L), DN 31
544-20ES ES-4SH-Pressanschluss Hülse 4 SH, 55 x 85 (Da x L)Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße55 x 85 (Da x L)NW (mm)31BeschreibungPressfassung für Schlauch 4 SH (EN 856) (Schlauch innen und Gewicht400 g / Stk.

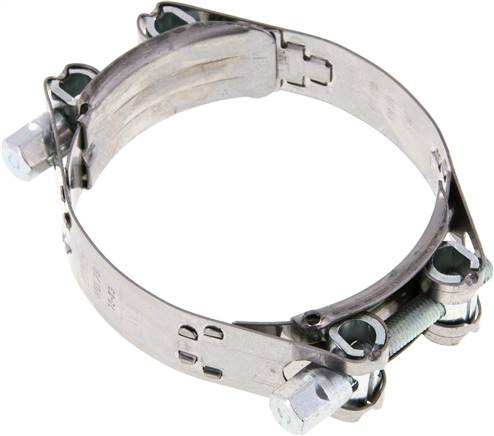

Gelenkbolzenschelle 2-teilig, 75 - 83 mm, 1.4016 (W2)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)75 - 83Bandbreite (mm)20Gewicht140 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
