ES-4SH-Pressanschluss DKJ (45°), UN 1-5/16"-12, DN25
5.343-16ES ES-4SH-Pressanschluss DKJ (45°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-5/16-12NW (mm)25BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
Metall-Kühlmittelschlauch 200mm, G 1/4" M 12 x 1
Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)200min. Biegeradius (mm)72GewindeG 1/4"DüsenanschlussM 12 x 1DN (mm)6Gewicht145 g / Stk.
Pressanschluss AGN (gerade), NPTF 3/4", DN 19
1.300-12A Pressanschluss AGN (gerade), NPTF 3/4"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/4"DN (mm)19BeschreibungNPTF-Außengewinde, konisch dichtendGewicht120 g / Stk.
12mm Schlauchschelle 330 - 350mm, Stahl verzinkt (W1) (IDEAL)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (IDEAL)AusführungStandardØ Spannbereich (mm)330 - 350SW (mm)7Gewicht125 g / Stk.
Polyethylen-Schlauch, 10 x 8 mm, rot, 100 mtr. Rolle
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)10 x 8FarberotBetriebsdruck (bar)6min. Biegeradius (mm)60Gewicht2,8 kg / Stk.
2 SN Schlauch, EN 853, DN 16, schwarze Oberdecke
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)25,0Betriebsdruck (bar)250Berstdruck (bar)1020min. Biegeradius (mm)100Size Kenngröße10Gewicht700 g / Stk.
Prevost Polyamid-Spiralschlauch ohne Verschraubungen Länge:20m, Ø Innen./Außen. 8x 10 mm
Max. Betriebsdruck: 10 barLänge: 20 m max.Durchmesser Innen/ Außen (mm): 8 x 10Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
ES-Pressanschluss DFR (gerade), G 1/2", DN10
1.252-8-6ES ES-Pressanschluss DFR (gerade), G 1/2"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1/2"NW (mm)10BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht75 g / Stk.
Pressanschluss RSL (45°), 18 L
1.105-10A Pressanschluss RSL (45°), 18 LWeitere Eigenschaften:BauformRSL (45°)Anschlussgröße18 LDN (mm)16BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht105 g / Stk.
12mm Schlauchschelle 50 - 70mm, 1.4401/1.4571 (W5) (NORMA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4401/1.4571* (W5) (NORMA)AusführungStandardØ Spannbereich (mm)50 - 70SW (mm)7Gewicht34 g / Stk.
Pressanschluss RSL (90°), 10 L, DN 10
1.109-5-6A Pressanschluss RSL (90°), 10 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße10 LDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht38 g / Stk.

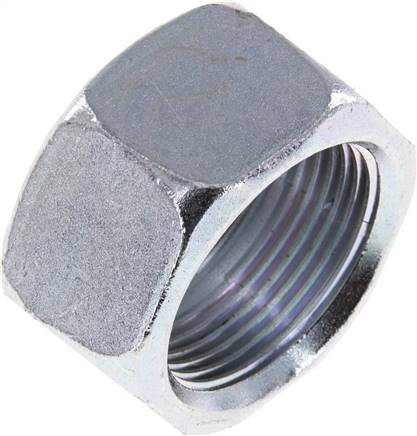

Überwurfmutter DN16, M 26 x 1,5, Bohrung 20,0mm, Stahl verzinkt
8311600 Überwurfmutter DN16, M 26 x 1,5, Bohrung 20,0mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)16GewindeM 26 x 1,5Ø Bohrung (mm)20,0Schlüsselweite (mm)32Gewicht60 g / Stk.
Blindflansch DN300-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN300-PN16 (DIN/EN)DN (mm)300PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)460b (mm)28k (mm)410d (mm)26Gewicht35 kg / Stk.
ES-4SH-Pressanschluss SFS (45°), 54,0 (1-1/4"), DN25
5.451-20-16ES ES-4SH-Pressanschluss SFS (45°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

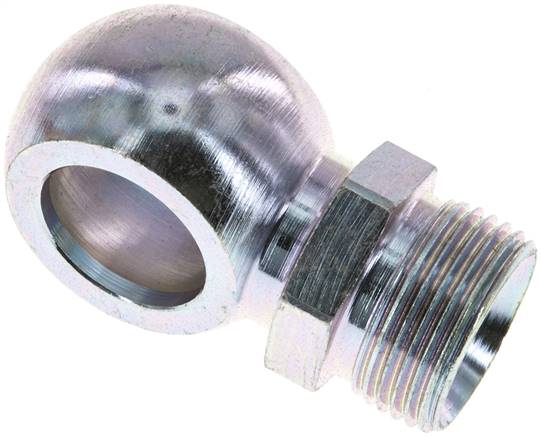

18mm-Ringstück, 60° Innenkonus (M 22 x 1,5)
Werkstoffe:Stahl verzinktWeitere Eigenschaften:Gewinde am StutzenM 22 x 1,5Ø Ring (mm)18für GewindeM 18 x 1,5Gewicht75 g / Stk.
ES-Pressanschluss DKR (90°), G 1/4", DN6
1.243-4ES ES-Pressanschluss DKR (90°), G 1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/4"NW (mm)6BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht36 g / Stk.
ES-Pressanschluss DKJ (gerade), UN 1-5/16"-12, DN25
1.313-16ES ES-Pressanschluss DKJ (gerade), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-5/16-12NW (mm)25BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht240 g / Stk.

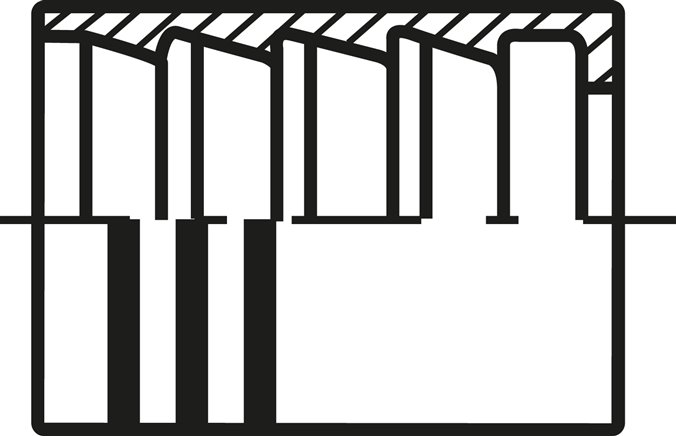

ES-Pressanschluss Hülse 4 SP (außen geschält), 38 x 45 (Da x L), DN19
440-12ES ES-Pressanschluss Hülse 4 SP (außen geschält), 38 x 45 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße38 x 45 (Da x L)NW (mm)19BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht135 g / Stk.
4SH-Pressanschluss DKOR (90°), G 1-1/4"
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (90°)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht1,3 kg / Stk.
ES-Pressanschluss DKR (45°), G 1-1/4", DN 31
1.233-20ES ES-Pressanschluss DKR (45°), G 1-1/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf mit Überwurfmutter
ES-Pressanschluss DFR (gerade), G 3/4", DN16
1.252-12-10ES ES-Pressanschluss DFR (gerade), G 3/4"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 3/4"NW (mm)16BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht115 g / Stk.

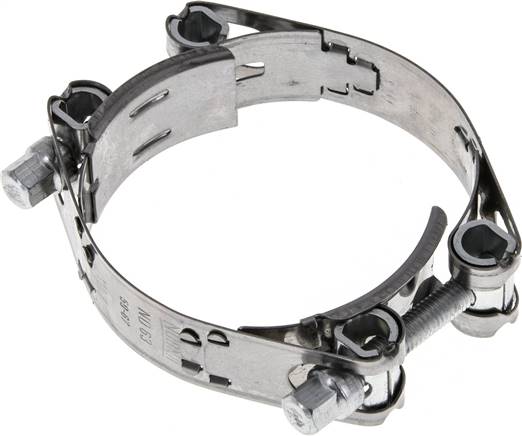

Gelenkbolzenschelle 2-teilig, 59 - 67 mm, 1.4016 (W2)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)59 - 67Bandbreite (mm)18Gewicht75 g / Stk.

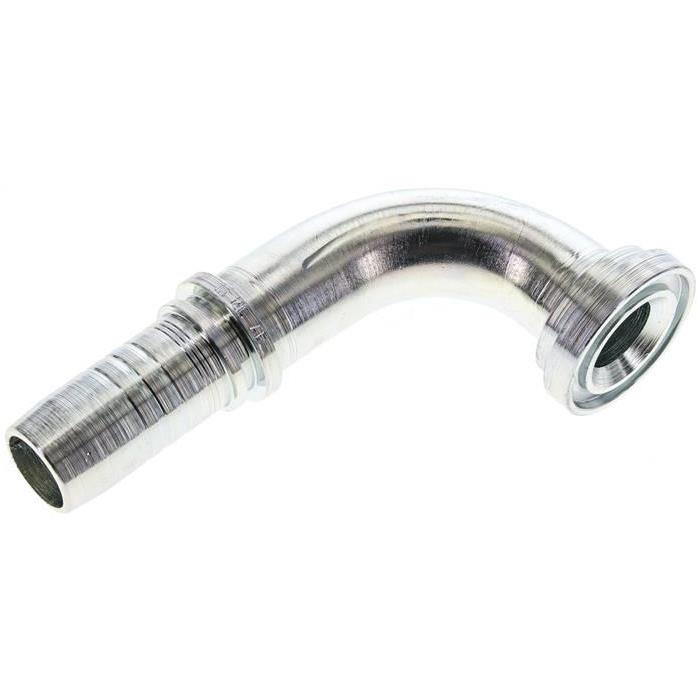

Pressanschluss SFL (90°), 44,5 (1"), DN 25
1.470-16A Pressanschluss SFL (90°), 44,5 (1")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße44,5 (1)DN (mm)25BeschreibungSAE-Flansch, Standard-BaureiheGewicht450 g / Stk.

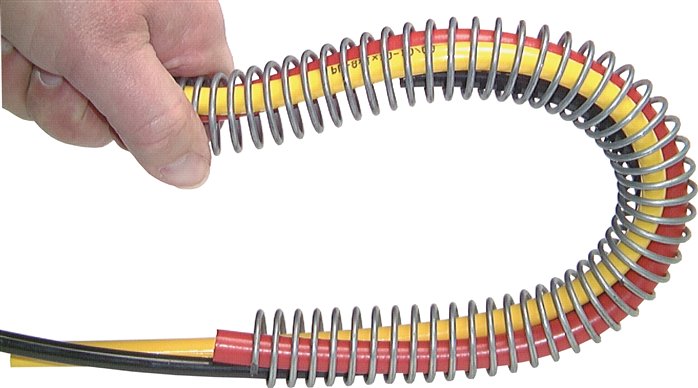

Stahl-Rundspirale (Schutzspirale) 51,5x3mm
Anwendung:Zur Bündelung von mehreren Schläuchen oder als Scheuerschutz für Schäuche bei schwierigen Einbausituationen, z.B. vom LKW zum Aufliegerkipper, sowie an Baggern zum Greifer, verwenden.Rollenlänge:10 mtr.Weitere Eigenschaften:Innen Ø (mm)51,5Draht Ø (mm)3Gewicht950 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
