Kühlerschlauch NBR/CR ähnlich DIN 73411/79, 18x27mm, Rolle 40m, Meterware
Werkstoffe: Seele: NBR-Mischung, schwarz, glatt, Decke: CR-Mischung, schwarz, stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411 Eigenschaften: Beständig gegen Öle der Gruppe ASTM I/II/III bis +100°C, kurzzeitig bis +120°C, beständig gegen Dieselkraftstoff bis +50°C Temperaturbereich: -40°C bis +100°C Betriebsdruck: 5 bar, Berstdruck: 15 bar Weitere Eigenschaften: Schlauch Ø innen (mm) 18 Schlauch Ø außen (mm) 27 Rollenlänge (m) 40 Gewicht 380 g / Stk.
30mm Gelenkbolzenschelle, 213 - 226mm, 1.4016 (W2)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)213 - 226Bandbreite (mm)30Gewicht340 g / Stk.
Pressanschluss SFS (90°), 79,4 (2")
1.471-32A Pressanschluss SFS (90°), 79,4 (2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße79,4 (2)DN (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht2,9 kg / Stk.
ES-Pressanschluss SFS (45°), 63,5 (1-1/2"), DN38
1.451-24ES ES-Pressanschluss SFS (45°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße63,5 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Pressanschluss DKO-L (90°), M 18 x 1,5 (12 L), DN 8
1.059-6-5A Pressanschluss DKO-L (90°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht60 g / Stk.
ca. 11 mtr. Tapeband zum Verschließen und Fixieren der Enden, max. +246°C, 38 mm
Anwendung:Schützt vor äußerer Hitzeeinwirkung und verhindert Wärmeverluste, weist Flüssigmetallspritzer ab (Gießerei-Glasverarbeitung)Werkstoffe:Außenmantel: temperaturbeständiges Spezialsilikon, Innenmantel: spezielles GlasfasergeflechtTemperaturbereich:-60°C bis +260°C (kurzzeitig: 15-20 min: max. +1090°C, 15-30 sek.: max +1650°C)Hinweis:Fixieren Sie den Schutzschlauch an den Enden mit FSS TAPE, mit 50% ÜberlappungRollenlänge:15 mtr.Weitere Eigenschaften:Beschreibungca. 11 mtr. Tapeband zum Verschließen und Fixieren der EndenAbmessungen (mm)38 mm breit, 1,5 mm dickGewicht460 g / Stk.
ES-4SH-Pressanschluss DKO (45°), M 52 x 2 (38 S), DN 31
5.085-20ES ES-4SH-Pressanschluss DKO (45°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (45°)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-Stutzen
Sonderdüse zum selber Bohren Messing, M 12 x 1-Kühlmittelschlauch
KMSW14-DS Sonderdüse zum selber Bohren Messing, M 12 x 1-KühlmittelschlauchWeitere Eigenschaften:AusführungSonderdüse zum selber Bohren MessingAnschlussgewinde (IG)M 12 x 1DN (mm)6Breite x Höhe (mm)Ø 15,0Gewicht34 g / Stk.
PA-Spiralschlauch 15 x 12 mm, schwarz, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)15 x 12FarbeschwarzBetriebsdruck (bar)15Wickel Ø innen (mm)150NormDIN 73378 & DIN 74324Gewicht750 g / Stk.
ES-4SH-Pressanschluss DKR (90°), G 1-1/4", DN 31
5.243-20ES ES-4SH-Pressanschluss DKR (90°), G 1-1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter

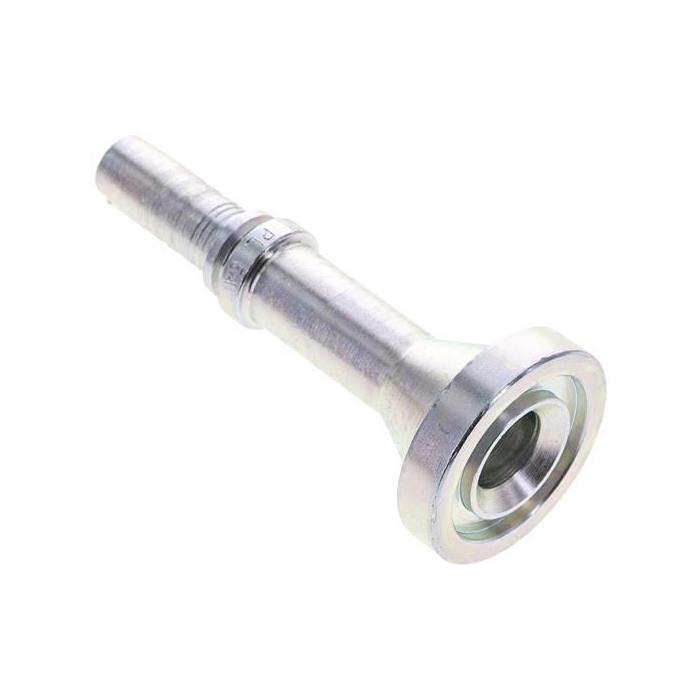

Pressanschluss SFS (gerade), 41,3 (3/4"), DN 12
1.421-12-8A Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)DN (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht180 g / Stk.

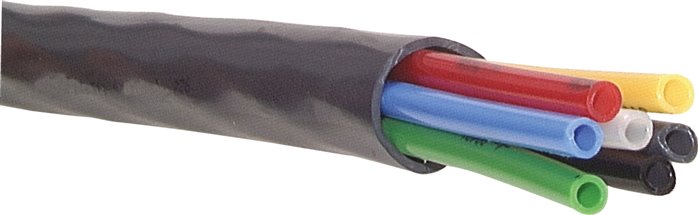

Polyamid-Mehrfachschlauch 4 x 2,7 mm, 25 mtr.-Rolle 4-adrig
Anwendung:Speziell für die Pneumatik konzipiert. Durch die äußere, UV-beständige PVC-Hülle sehr robust und hohe Beständigkeit gegen äußere Einflüsse wie Abrieb, Öle, Alkohole, Säuren und anderen Medien.Eigenschaften:farbige, nummerirte, kalibrierte Polyamidschläuche von einer PVC-Hülle umschlossen, halbstarr, gut verlegbar und knickstabilTemperaturbereich:-40°C bis +85°CShore-Härte:Polyamid: 64 D, PVC: 70 ASchlauchnummer - Farbe:1 natur 2 rot 3 blau 4 grün 5 schwarz 6 dunkelgrau 7 gelb 8 orange 9 hellgrau 10 natur* 11 rot* 12 blau**separat gebündeltWeitere Eigenschaften:Ausführung25 mtr.-Rolle 4-adrigSchlauch Ø außen x innen (mm)4 x 2,7Betriebsdruck (bar)20min. Biegeradius (mm)40Gewicht1,6 kg / Stk.
Polyurethan-Schlauch 12 x 9 mm, schwarz, 100 mtr. Rolle
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)12 x 9FarbeschwarzBetriebsdruck (bar)8min. Biegeradius (mm)35Gewicht6 kg / Stk.
Metall-Kühlmittelschlauch 250mm, G 1/8" M 10 x 1
Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)250min. Biegeradius (mm)64GewindeG 1/8"DüsenanschlussM 10 x 1DN (mm)4Gewicht105 g / Stk.

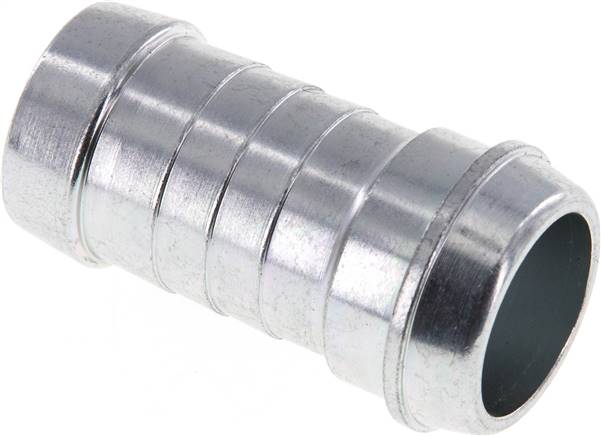

Schlauchnippel,60°-Dichtkegel,21 - 22mm f. M 30 x 2
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)20Schlauch Ø innen (mm)21 - 22für Gewinde metrischM 30 x 2Bund Ø hinter Dichtkegel (mm)24,0passende Überwurfmutter (metrisch)831 2000Gewicht44 g / Stk.

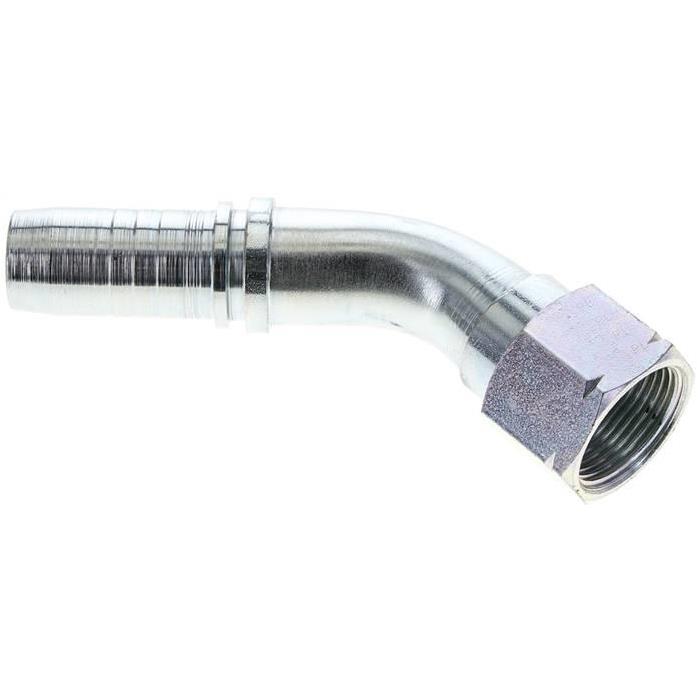

Pressanschluss DKJ (45°), UN 1-5/16"-12, DN 25
1.343-16A Pressanschluss DKJ (45°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-5/16-12DN (mm)25BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht420 g / Stk.
4SH-Pressanschluss SFS (gerade), 41,3 (3/4"), DN 19
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht330 g / Stk.

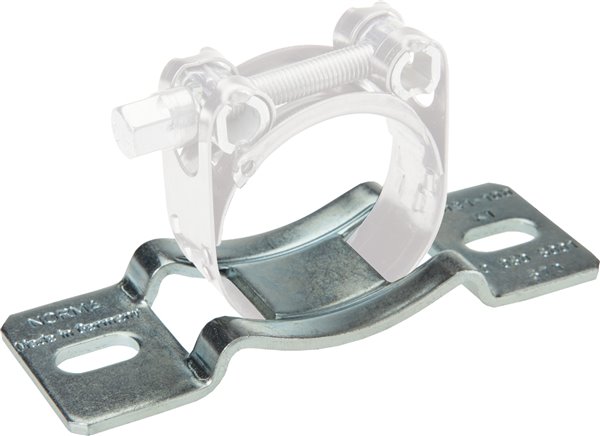

Konsole für Schlauchschellen bis 30mm, Rohr 339 - 389mm
Werkstoffe:Stahl verzinktVerwendung:Diese Konsole und eine Schlauchschelle ergeben einen stabilen und standsicheren Fuß für runde Behälter und eine stabile Befestigung von Rohren.Verwendbare Schellen:SS ..., SSB ..., SSBP ..., SSSI ..., SSKB ...Achtung: Zubehör gleich mitbestellen!1 Stück SchlauchschelleWeitere Eigenschaften:für Rohr Ø (mm)339 - 389max. Schellenbreite (mm)30Länge x Breite (mm)400 x 60Befestigung - Langloch Breite x Länge (mm)11 x 32Gewicht850 g / Stk.

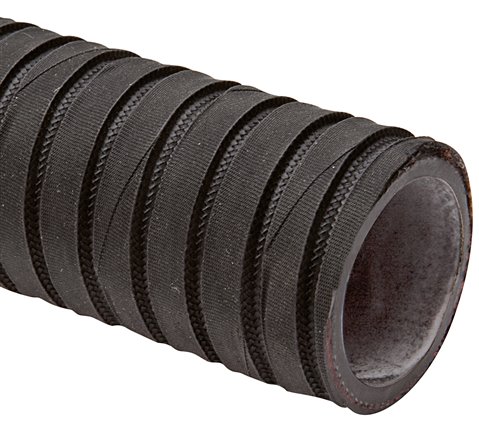

Saugschlauch gerieft SAE 100 R4 19 (3/4")x28,0mm
Werkstoffe:Seele: synthetischer Gummi, schwarz, glatt, ölbeständig, Einlage: hochzähes synthetisches Cordgewebe und Stahldrahtspirale, Decke: synthetischer Gummi, schwarz, stoffgemustert, mit kantiger Rillung, witterungsbeständig.Temperaturbereich:-40°C bis +100°CBetriebsdruck:-0,9 bis 10 bar (Berstdruck: 30 bar)Einsatzbereich:Spiralsaug- und Druckschlauch für Öl mit max. 40% Aromatenanteil in hydraulischen Systemen, Wasser, Wasser-Glykol-Emulsion, Wasser-Öl-Emulsion. Temporär für Öl auf Polyglykolbasis, Rapsöl, Bioöl und Dieselöl bis max. +40°C. Nicht geeignet für Öle auf Esterbasis (z.B. Spezialöle für Kühlschränke, Kompressoren).Rollenlänge:60 mtr.Vorteile:•Geringerer Biegeradius und hohe Flexibilität durch geriefte Außendecke.Weitere Eigenschaften:Schlauch Ø innen (mm)19 (3/4)Schlauch Ø außen (mm)28,0min. Biegeradius (mm)70Gewicht550 g / Stk.

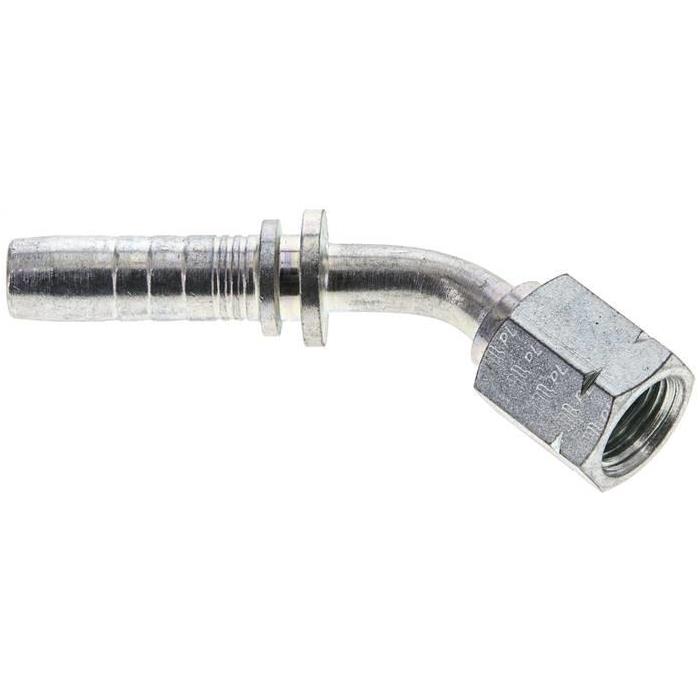

Pressanschluss DKJ (45°), UNF 1/2"-20, DN 10
1.343-5-6A Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht44 g / Stk.
4SH-Pressanschluss DKO-S (90°), M 36 x 2 (25 S), DN 25
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 36 x 2 (25 S)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.
Feuerlöschschlauch DIN 14811, DN42-52-C, weiß, Klasse 1-L1, 20mtr
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)42Schlauchlänge (m)20Storz-Alukupplung52-CKnaggenabstand66Gewicht5 kg / Stk.

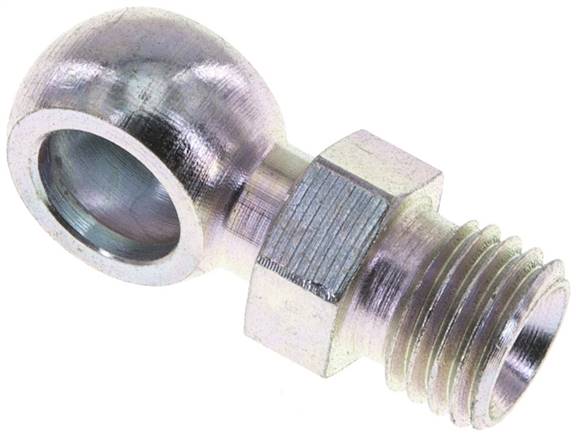

10mm-Ringstück, 60° Innenkonus (M 12 x 1,5)
Werkstoffe:Stahl verzinktWeitere Eigenschaften:Gewinde am StutzenM 12 x 1,5Ø Ring (mm)10für GewindeM 10 x 1Gewicht19 g / Stk.
ES-Pressanschluss DKJ (45°), UNF 1/2"-20, DN6
1.343-5-4ES ES-Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
