Pressanschluss SFL (45°), 44,5 (1"), DN 19
1.450-16-12A Pressanschluss SFL (45°), 44,5 (1")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße44,5 (1)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht250 g / Stk.
PA-Spiralschlauch 4 x 2,5 mm, grün, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)4 x 2,5FarbegrünBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378Gewicht80 g / Stk.
ES-Pressanschluss DKJ (45°), UNF 1/2"-20, DN8
1.343-5ES ES-Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
ES-Pressanschluss DKJ (90°), UNF 7/16"-20, DN6
1.353-4ES ES-Pressanschluss DKJ (90°), UNF 7/16"-20Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/16-20NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht35 g / Stk.
PVC-Saug-Druck-Schlauch mit Stahlspirale 60x6,0mm
Werkstoffe:PVC, transparent mit eingearbeiteter Federstahlspirale, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B, C & D1)Temperaturbereich:-10°C bis +65°CAnwendung:Durch die glatte Innenwandung geeignet für Transport von flüssigen und festen Medien bei hohem Vakuum und hohem Druck. Durch die Transparenz ist eine gute optische Kontrolle der Vorgänge im Schlauch während des Arbeitsvorganges möglich.Rollenlänge:30 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)60min. Biegeradius (mm)150Wandstärke (mm)6,0Betriebsdruck (bar)-0,8 bis 3Gewicht1,7 kg / Stk.
Pressanschluss Hülse 2 SN & 4 SP (geschält), 30 x 34 (Da x L)
120-08A Pressanschluss Hülse 2 SN & 4 SP (geschält), 30 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße30 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht65 g / Stk.
Band-It 316, 6,4 (1/4") mm, Band (30,5 mtr. Rolle)
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für alle Anwendungen, bei denen hohe Korrosionsfestigkeit gefordert istMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 316 (1.4401) mit vollrunden Kanten und hoher Korrosionsfestigkeit*Verpackungseinheit: 100 Stk.Weitere Eigenschaften:AusführungBand (30,5 mtr. Rolle)Breite (mm)6,4 (1/4)Dicke (mm)0,51Zerreißkraft (N)1.780Schlaufe*C452Gewicht900 g / Stk.
Polyurethan-Schlauch 10 x 8 mm, natur, 100 mtr. Rolle
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)10 x 8FarbenaturBetriebsdruck (bar)8min. Biegeradius (mm)45Gewicht4 kg / Stk.
ES-4SH-Pressanschluss SFS (90°), 54,0 (1-1/4"), DN25
5.471-20-16ES ES-4SH-Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
PA-Spiralschlauch 6 x 4 mm, blau, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht85 g / Stk.
9mm Schlauchschelle 70 - 90mm, 1.4301 (W4) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)70 - 90SW (mm)7Gewicht27 g / Stk.
Kompensator, DN25-PN16 (DIN), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN25-PN16 (DIN)Ausführung BalgEPDMDN (mm)25PN (bar)16Axial-Stauchung (mm)20Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)100B (mm)16D (mm)115Di (mm)22 ? 2Gewicht2,2 kg / Stk.
4 SP Schlauch, EN 856, DN 16
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)27,6Betriebsdruck (bar)380Berstdruck (bar)1600min. Biegeradius (mm)200Size Kenngröße10Gewicht1,6 kg / Stk.

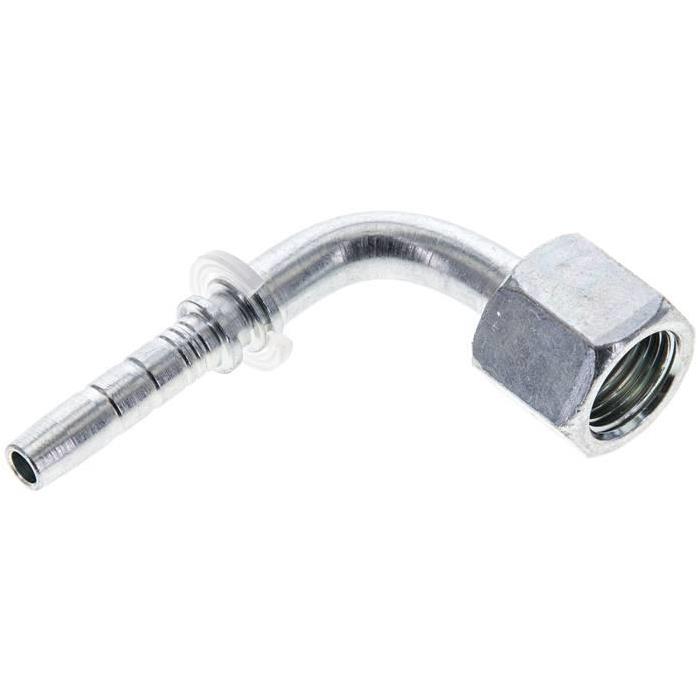

Pressanschluss DKJ (90°), UNF 9/16"-18, DN 6
1.353-6-4A Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht45 g / Stk.
PA-Spiralschlauch 10 x 8 mm, gelb, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)10 x 8FarbegelbBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht155 g / Stk.

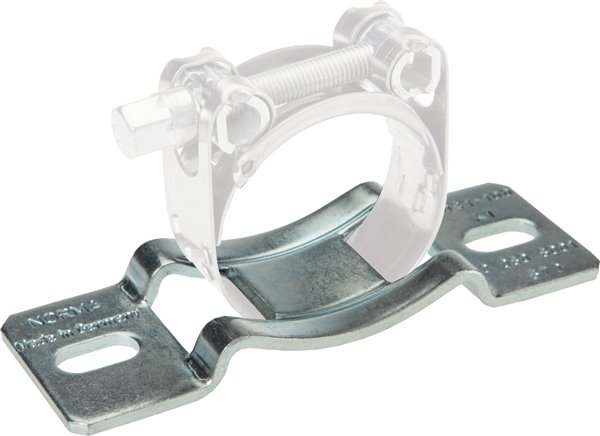

Konsole für Schlauchschellen bis 30mm, Rohr 300 - 337mm
Werkstoffe:Stahl verzinktVerwendung:Diese Konsole und eine Schlauchschelle ergeben einen stabilen und standsicheren Fuß für runde Behälter und eine stabile Befestigung von Rohren.Verwendbare Schellen:SS ..., SSB ..., SSBP ..., SSSI ..., SSKB ...Achtung: Zubehör gleich mitbestellen!1 Stück SchlauchschelleWeitere Eigenschaften:für Rohr Ø (mm)300 - 337max. Schellenbreite (mm)30Länge x Breite (mm)300 x 60Befestigung - Langloch Breite x Länge (mm)11 x 32Gewicht550 g / Stk.

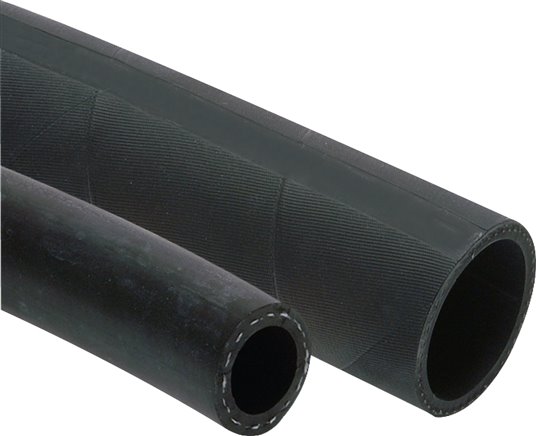

Kühlerschlauch NBR/CR ähnlich DIN 73411/79, 42x53mm
Werkstoffe:Seele: NBR-Mischung, schwarz, glatt, Decke: CR-Mischung, schwarz, stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Eigenschaften:Beständig gegen Öle der Gruppe ASTM I/II/III bis +100°C, kurzzeitig bis +120°C, beständig gegen Dieselkraftstoff bis +50°CTemperaturbereich:-40°C bis +100°CBetriebsdruck:5 bar, Berstdruck: 15 barWeitere Eigenschaften:Schlauch Ø innen (mm)42Schlauch Ø außen (mm)53Rollenlänge (m)20Gewicht1 kg / Stk.

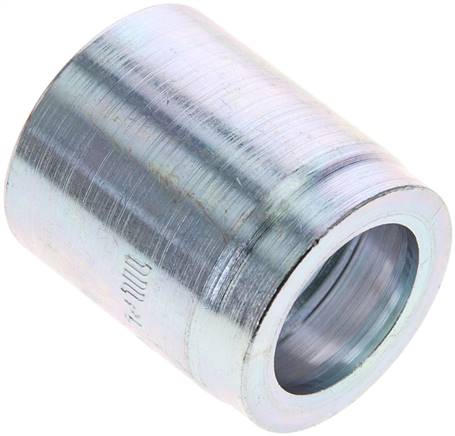

Pressanschluss Hülse 3 TE (nicht geschält), 37 x 43 (Da x L)
731-12A Pressanschluss Hülse 3 TE (nicht geschält), 37 x 43 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße37 x 43 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht70 g / Stk.
Sechskantschraube DIN 933, M 20x80, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)58Muttern934-M20 ESScheiben125A-20 ESGewicht240 g / Stk.

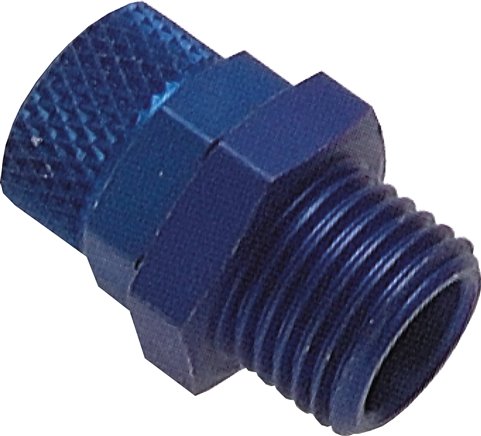

Gerade Verschraubung G 1/4"-10x8mm, Aluminium
Typ Messing vernickelt (NBR- & FKM-Dichtung)Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)Typ AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine ElastomerdichtungWeitere Eigenschaften:WerkstoffAluminiumDichtungenohneEinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)10x8Betriebsdruck (bar)-0,99 bis 15Temperaturbereich (°C)-15 bis +70Gewicht9 g / Stk.
Sechskantschraube DIN 933, M 20x70, Stahl verzinkt 8.8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)48Muttern934-M20Scheiben125A-20Gewicht220 g / Stk.
ES-Pressanschluss SFL (45°), 50,8 (1-1/4"), DN 31
1.450-20ES ES-Pressanschluss SFL (45°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße50,8 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
PUR-Spiralschlauch, 90mm, leicht, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)90min. Biegeradius (mm)63Betriebsdruck (bar)-0,09 bis 0,23Rollenlänge (m)10Gewicht430 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
