PA-Spiralschlauch 5 x 3 mm, schwarz, 15,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)5 x 3FarbeschwarzBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378 & DIN 74324Gewicht350 g / Stk.
ES-Pressanschluss Hülse 4 SP (außen geschält), 30 x 37 (Da x L)
440-08ES ES-Pressanschluss Hülse 4 SP (außen geschält), 30 x 37 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße30 x 37 (Da x L)NW (mm)12BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht85 g / Stk.
Pressanschluss ORFS (90°), UN 11/16"-16, DN 6
1.355-6-4A Pressanschluss ORFS (90°), UN 11/16"-16Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 11/16-16DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht50 g / Stk.
ES-4SH-Pressanschluss DKJ (90°), UN 1-7/8"-12, DN38
5.353-24ES ES-4SH-Pressanschluss DKJ (90°), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-7/8-12NW (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

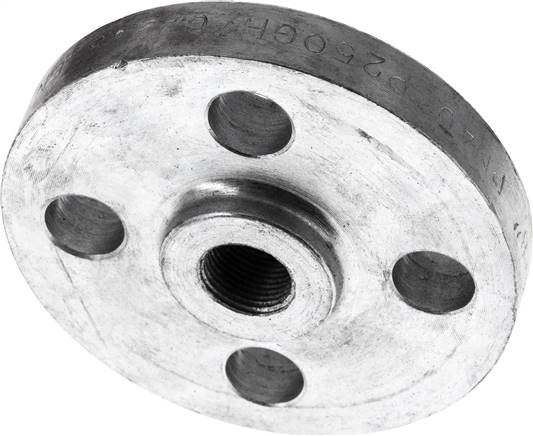

Gewindeflansch DN50-PN40 (DIN/EN), Rp 2", DIN 2567 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN40 (DIN/EN)GRp 2"DN (mm)50PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)165H (mm)34k (mm)125d (mm)18Gewicht2,9 kg / Stk.
90°-Schlauchnippel Rohr 12, Schl. 11 - 12mm, Stahl verzinkt
861901000 90°-Schlauchnippel Rohr 12, Schl. 11 - 12mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)10Schlauch Ø innen (mm)11 - 12Rohr Ø außen (mm)12Gewicht27 g / Stk.
10 mm Schraubschloss über 100 mm, Edelstahl
Werkstoffe:1.4301Montage mit Schraubschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Schraubschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen, anziehen, fertig.Montage mit Handnachspannschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Handnachspannschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen und spannen, fertig.Weitere Eigenschaften:Bandbreite (mm)10AusführungSchraubschlossØ Spannbereich (mm)über 100Gewicht11 g / Stk.
Autom. Schlauchaufroller, offen 20mtr. 12mm Schlauch
Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Aluminiumguss, Haube: Kunststoff, Anschluss: Messing, Schlauch: PVCLieferumfang:Automatischer Schlauchaufroller komplett mit spezial PVC-Schlauch, Stopper und Auslauffenster. Die geschlossene Ausführung wird mit einer Haube aus stoßfestem Kunststoff geliefert, bei der offenen Ausführung schwenkt die Schlauchführung mit.*nur für Wasser, GARDENA-kompatible Kupplung, Stecker & Spritze aus Messing liegen beiWeitere Eigenschaften:AusführungoffenSchlauchlänge (m)20DN (mm)12Betriebsdruck (bar)10EingangRp 3/8 (IG)AusgangGardena inkl. PistoleTemperaturbereich (°C)+5 bis +60ZubehörSAWP 15Gewicht9 kg / Stk.
Prevost Schlauchaufroller 20 m für Wasser, Edelstahl, Gummischlauch DLOI1920LS
24mm Eco-Gelenkbolzenschelle, 92 - 97mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 92 - 97 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.92 mmSpannbereich max.97 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Silikon-Heißluftschlauch, doppellagig, 95mm
Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen liegender Federspirale, und zusätzlicher Innendecklage. Dadurch ist der Schlauch innen glatt.Temperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)95Betriebsdruck (bar)-0,4 bis 2Gewicht470 g / Stk.
ES-Pressanschluss DKR (90°), G 1-1/2", DN38
1.243-24ES ES-Pressanschluss DKR (90°), G 1-1/2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/2"NW (mm)38BeschreibungBSP-Dichtkopf mit Überwurfmutter

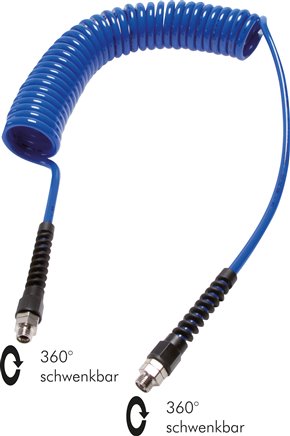

PUR-Spiralschlauch G 3/8"-15 x 9,5 mm, 6,0 mtr. Arbeitslänge
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)15 x 9,5GewindeG 3/8"Wickel Ø innen (mm)80ErsatzfittingSPK 38/159 PUGewicht750 g / Stk.
9mm Schlauchschelle 16 - 27mm, 1.4301 (W4) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)16 - 27SW (mm)7Gewicht17 g / Stk.

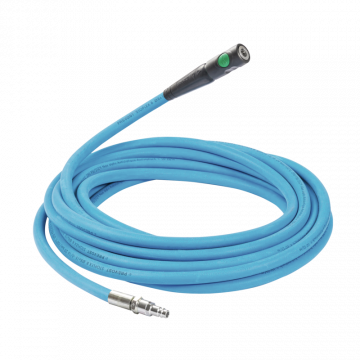

Prevost Verlängerung STOFLEX - RST SISB810
Verpresste Schlauchverlängerung mit antistatischem Schlauch STOFLEX und Sicherheitsschnellkupplung prevoS1
ES-Pressanschluss DKO-S (gerade), M 24 x 1,5 (16 S), DN12
1.081-8ES ES-Pressanschluss DKO-S (gerade), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 24 x 1,5 (16 S)NW (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht115 g / Stk.
ES-Pressanschluss DKR (90°), G 3/4", DN16
1.243-12-10ES ES-Pressanschluss DKR (90°), G 3/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 3/4"NW (mm)16BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht185 g / Stk.

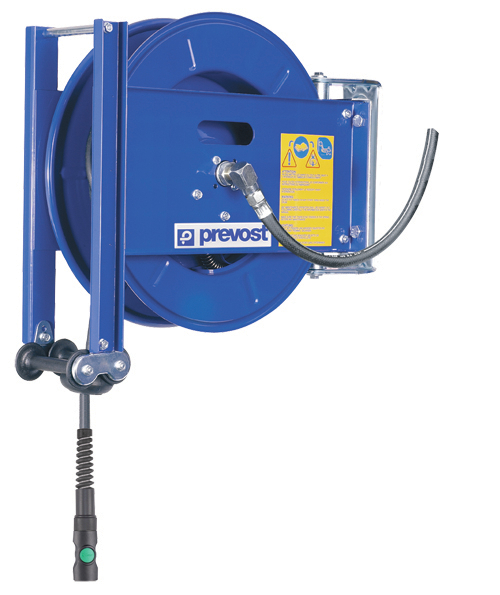

Prevost INDUSTRIE Schlauchaufroller DMO 0815ES 15 m mit offener Trommel mit Sicherheitskupplung ESI

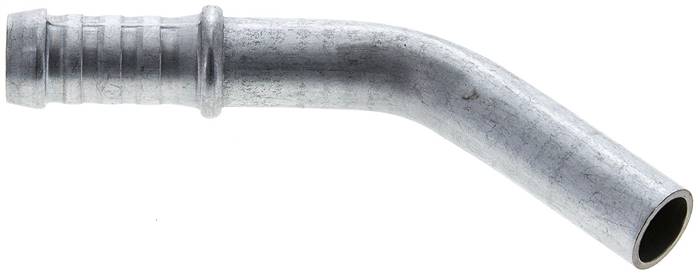

45°-Schlauchnippel Rohr 15, Schl. 14 - 15mm, Stahl verzinkt
861451300 45°-Schlauchnippel Rohr 15, Schl. 14 - 15mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)13Schlauch Ø innen (mm)14 - 15Rohr Ø außen (mm)15Gewicht60 g / Stk.

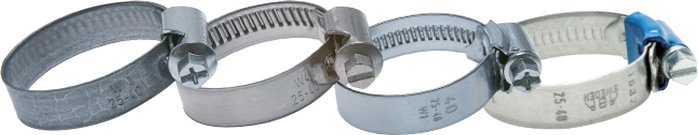

12mm Schlauchschelle 40 - 60mm, 1.4401/1.4571 (W5) (NORMA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4401/1.4571* (W5) (NORMA)AusführungStandardØ Spannbereich (mm)40 - 60SW (mm)7Gewicht31 g / Stk.
Polyethylen-Schlauch, 12 x 10 mm, gelb, Meterware
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)12 x 10FarbegelbBetriebsdruck (bar)5min. Biegeradius (mm)85Gewicht36 g / Stk.
ES-Pressanschluss CES (gerade), M 52 x 2 (38 S), DN 31
1.180-20ES ES-Pressanschluss CES (gerade), M 52 x 2 (38 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schwe

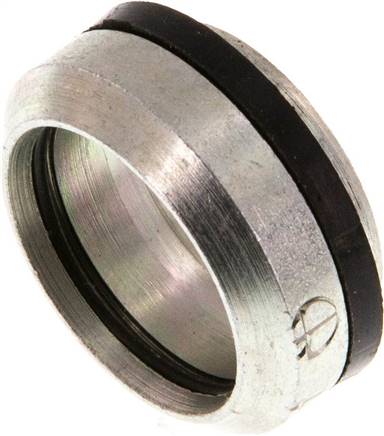

Schneidring Stahl verzinkt mit Elastomerdichtung 16 S (M24x1,5)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen16 S (M24x1,5)Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht8.8 g / Stk.

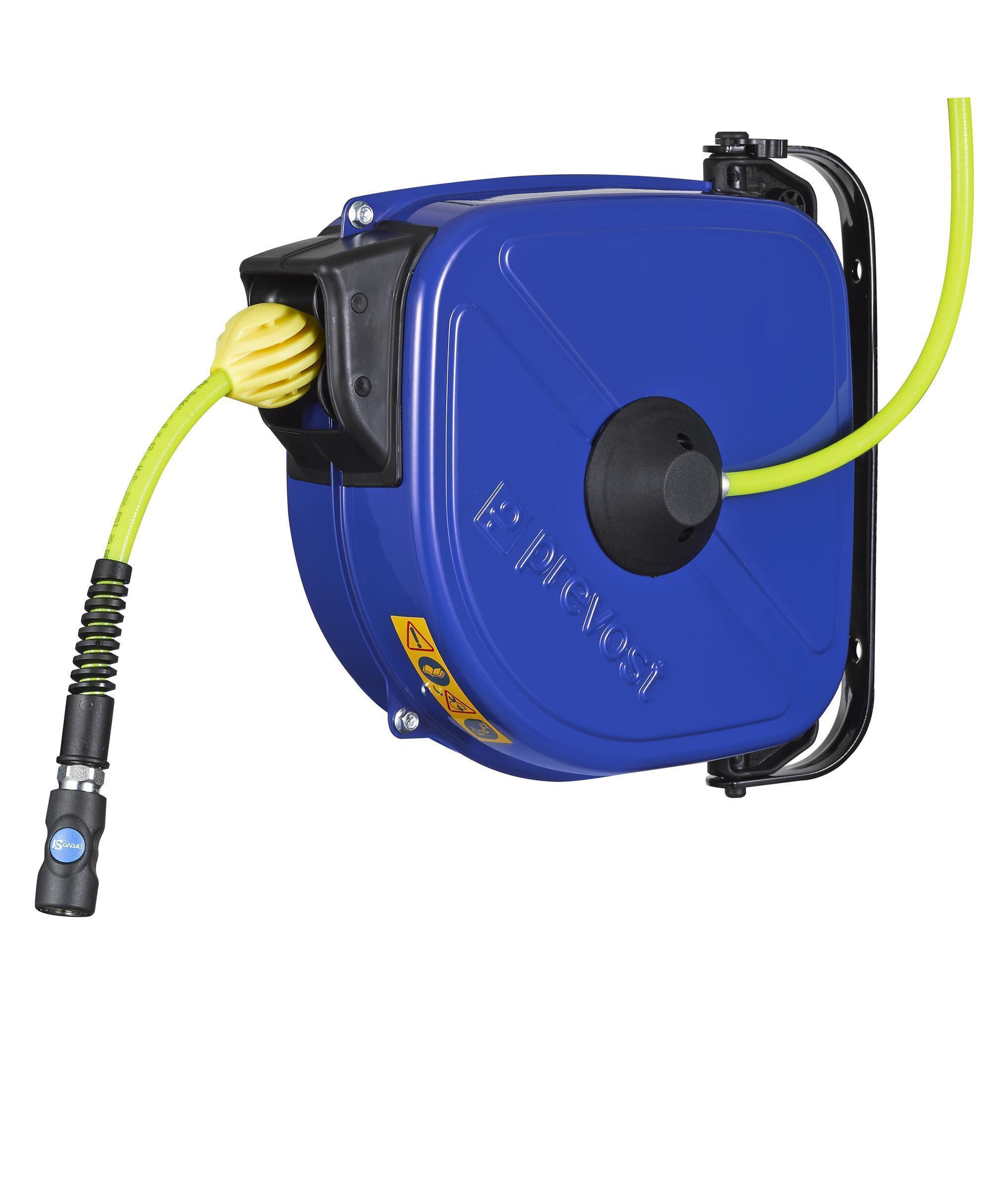

Prevost Serie DRFB -Aufroller mit gebremsten Schlaucheinzug - Mit PU/PVC Länge 12m, Ø Innen./Außen. 10 x 14 mm
Schwenkbare Halterung 180°Eingang: 1 m SchlauchDruck: 12 barTemperatur: -15°C bis + 65°CØ Innen./Außen. (mm)Länge (m)KupplungDurchfluß (l/min)Fest Eingang (mm)Gewicht (kg)Art. Nr8 x 1212ESI 075008 x 125,8DRFB 0812ES8 x 1215ESI 073508 x 127,9DRFB 0815ES10 x 1410ESI 0790010 x 145,7DRFB 1010ES10 x 1412ESI 0780010 x 147DRFB 1012ES8 x 1212ISI 065008 x 125,8DRFB 0812IS8 x 1215ISI 063508 x 127,1DRFB 0815IS10 x 1410ISI 0683310 x 146,5DRFB 1010IS10 x 1412ISI 0680010 x 147DRFB 1012IS8 x 1212CSI 065008 x 126,5DRFB 0812CS8 x 1215CSI 063508 x 127,9DRFB 0815CS10 x 1410CSI 0683310 x 146,5DRFB 1010CS10 x 1412CSI 0680010 x 147,9DRFB 1012CS8 x 1212ASI 065008 x 126,5DRFB 0812AS8 x 1215ASI 063508 x 127,9DRFB 0815AS10 x 1410ASI 0680010 x 146,5DRFB 1010AS10 x 1412ASI 0680010 x 147,9DRFB 1012ASHinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
